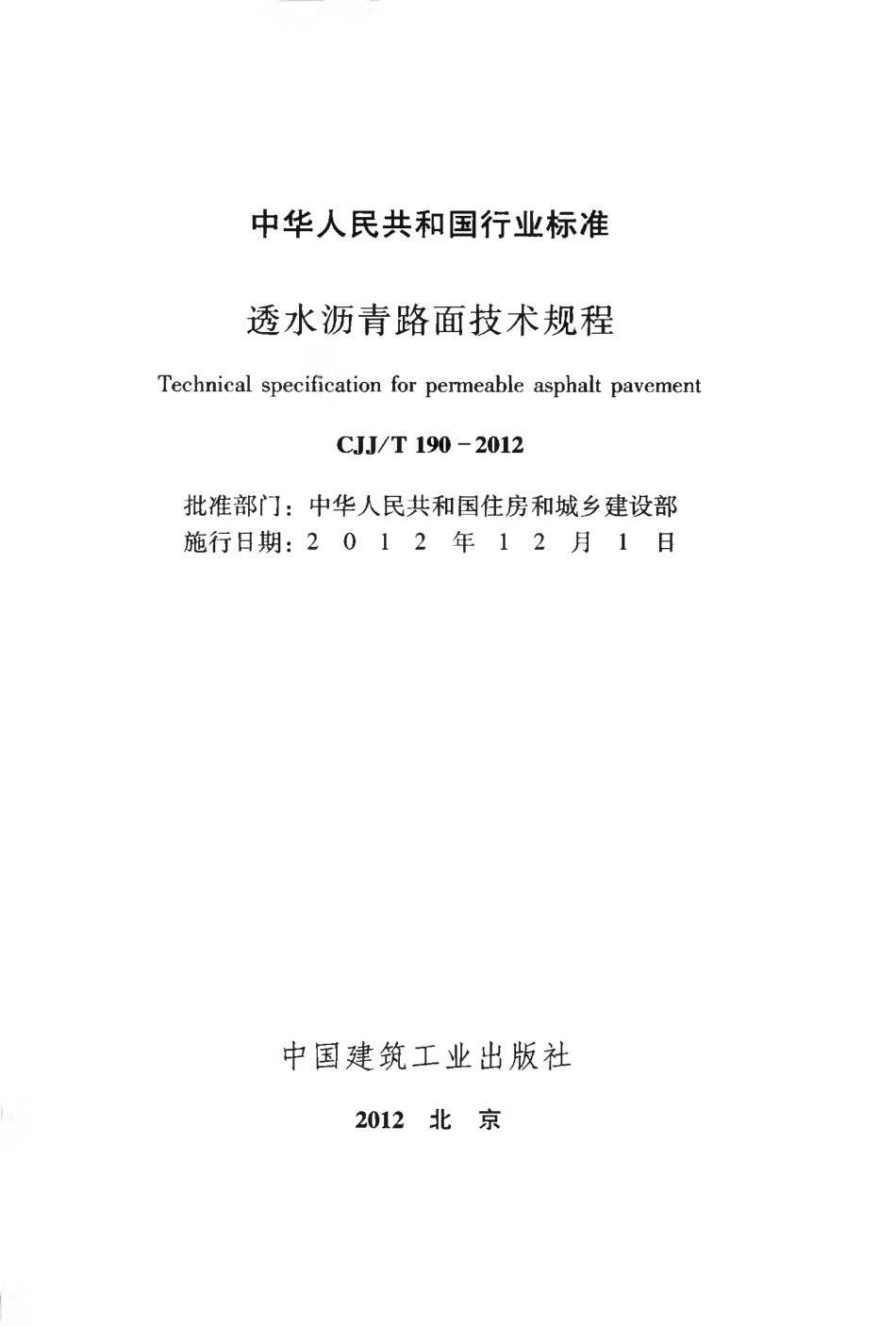

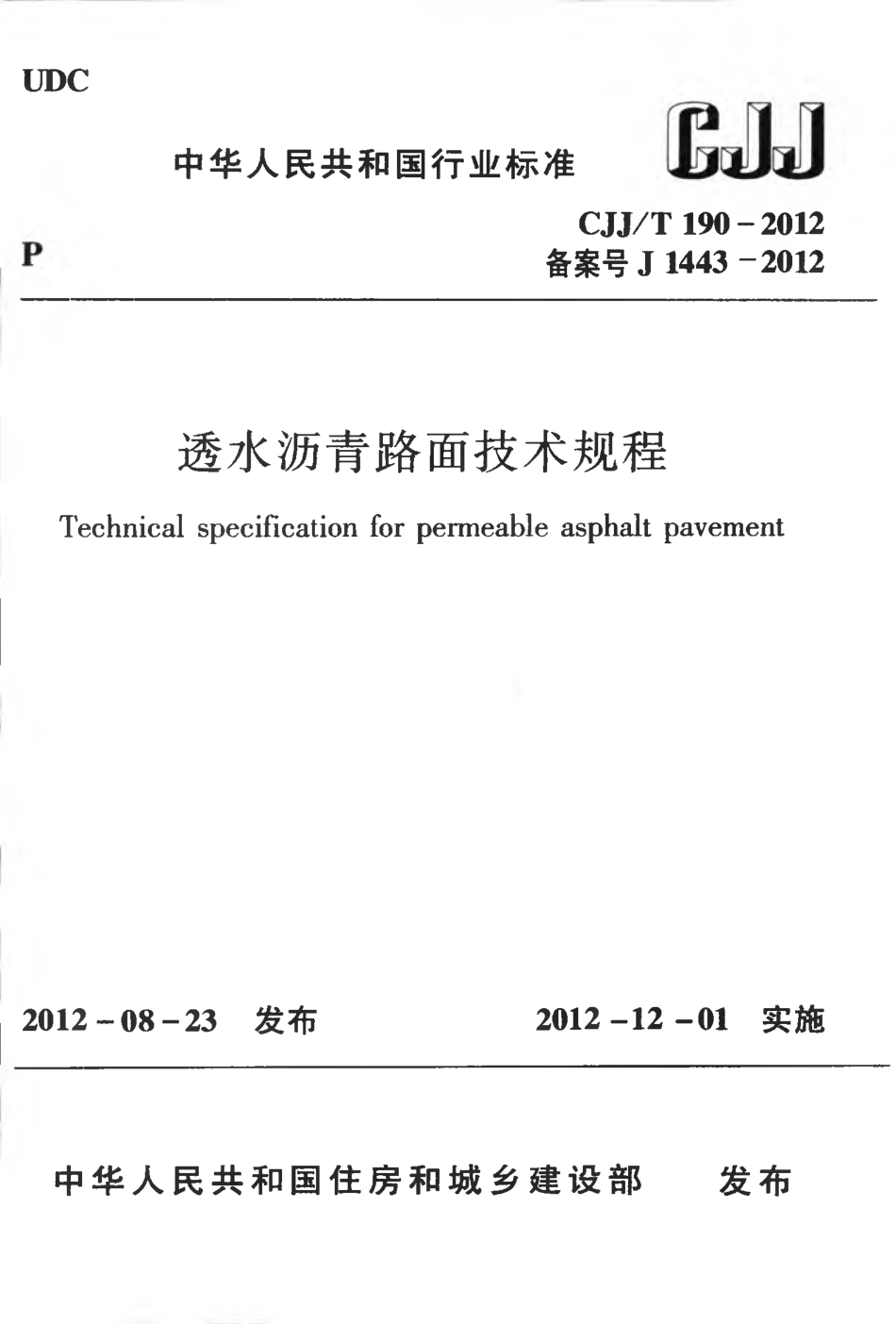

UDC中华人民共和国行业标准CJJ/T 190-2012 备案号 J 14 4 3-2012透水沥青路面技术规程Technical specification for permeable asphalt pavement2012-08-23 发布 2012-12-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准透水沥青路面技术规程Technical specification for permeable asphalt pavement CJ J/T 190-2012批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 2年1 2月1日中国建筑工业出版社2 0 1 2北 京中华人民共和国行业标准 透水沥青路面技术规程T e c h n i c a l s pe c i f i c a t i on f or pe rm e a b le a s ph a lt pa v e m e n t CJ J/T 190-2012*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 环球印刷（北京）有限公司印刷*开本：8 5 0 X 1 1 6 8 毫 米 1/3 2 印张：1%字数：4 0 千字 2 0 1 2 年 1 1 月第一版 2 0 1 2 年 1 1 月第一次印刷 定价:10.00元 统一书号：1 5 1 1 2*2 3 5 2 0 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址：h t t p：/w w w.c a b p.c om.c n 网上书店：h t t p：/w w w.c h i n a-b u i ld i n g,c om.c n中华人民共和国住房和城乡建设部 公 告第1447号住房城乡建设部关于发布行业标准 透水沥青路面技术规程的公告现批准 透水沥青路面技术规程为行业标准，编号为 C J J/T 1 9 0-2 0 1 2，自 2 0 1 2 年 1 2 月 1 日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 2 年 8 月 2 3 日根据住房和城乡建设部 关于印发 2 0 0 8 年工程建设标准 规范制订、修订计划的通知（建 标 2 0 0 8 1 0 2 号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准 和国外先进标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：1.总则；2.术语；3.材料；4.设计；5.施工；6.施工质量验收；7.养护。本规程由住房和城乡建设部负责管理，由长安大学负责具体 技术内容的解释。执行过程中如有意见和建议，请寄送长安大学(地址：陕西省西安市南二环路中段；邮政编码：7 1 0 0 6 4)。本 规 程 主 编 单 位：长安大学 本 规 程 参 编 单 位：北京市市政工程设计研究总院 山东省交通运输厅公路局 河南省第一建筑工程集团有限责任 公司西安市政设计研究院有限公司 中国建筑材料科学研究总院 南京标美彩石建材有限公司本规程主要起草人员：沙爱民裴建中胡力群蒋 玮李 东叶远春杨永顺李英勇胡伦坚刘丽芬高中俊张忠伦张 力刘忠宁本规程主要审查人员：徐 波张金喜柳 浩王先华李建民童申家陈为成唐国荣周亦新次1 总 则.12 吾.23材 料.34 设 计.64.1 一般规定.64.2结构组合设计.64.3透水沥青混合料配合比设计.84.4透水基层混合料配合比设计.94.5垫 层.1 14.6路 基.1 14.7排水设施.1 15 施工.1 35.1 般规定.1 35.2透水路基、基层施工.1 35.3透水面层施工.1 36 施工质量验收.1 67养护.1 9附录A 透水沥青混合料连通空隙率测试方法.2 0本规程用词说明.2 2引用标准名录.2 3附：条文说明.2 55Contents1 G e n e ra l P rov i s i on s .12 T e rm s .23 M a t e ri a l.34 D e s i gn .64.1 General Requirement.64.2 Structure Combination Design.64.3 P e rm e a b le A s ph a lt M i x t u re D e s i gn .84.4 Permeable Base Mixture Design.94.5 Cushion.114.6 Subgrade.114.7 Drainage Facilities.115 C on s t ru c t i on .1 35.1 General Re quirement.135.2 Permeable Subgrade,Base Construction.135.3 Permeable Asphalt Surface Construction.136 C on s t ru c t i on Q u a li t y I n s pe c t i on.1 67 M a i n t e n a n c e .1 9Appendix A Test Method of Connected Air Voids forP e rm e a b le A s ph a lt C on c re t e .2 0E x pla n a t i on of W ord i n g i n T h i s S pe c i f i c a t i on .2 2L i s t of Q u ot e d S t a n d a rd s .2 3A d d i t i on：E x pla n a t i on of P rov i s i on s .2 561.0.1 为适应城市道路建设需要，改善城市生态环境，提高道 路行车安全性、舒适性，规范透水沥青路面设计、施工、验收和 养护，制定本规程。1.0.2 本规程适用于新建、扩建和改建城镇道路工程透水沥青 路面的设计、施工、验收和养护。1.0.3 透水沥青路面的类型应根据地质、荷载、气候、施工等 因素综合选用。1.0.4 透水沥青路面的设计、施工、验收和养护除应符合本规 程外，尚应符合国家现行有关标准的规定。2术 语2.0.1 透水沥青路面 permeable asphalt pavement由透水沥青混合料修筑、路表水可进入路面横向排出，或渗入至路基内部的沥青路面总称。2.0.2 透水浙青混合料 permeable asphalt concrete(PAC)空隙率为18%25%的沥青混合料。2.0.3 高黏度改性沥青 high viscosity asphalt60C动力黏度值不小于20000Pa s的改性沥青。2.0.4 析漏试验 binder drainage test用以检测高温状态下沥青从沥青混合料中析出的一种试验方法。2.0.5 飞散试验 cantabro test用以评价沥青混合料抗矿料飞散性的一种试验方法。2.0.6 渗透系数 permeability coefficient 表征沥青混合料透水性能的指标。2.0.7 连通空隙率 connected air voids透水沥青混合料中相互连通，并与外部空气相连通的空隙，其体积占全部混合料体积的百分率。2料材33.0.1透水沥青路面材料应就地取材，并应有利于自然环境和 生态景观的保护。3.0.2透水沥青路面的透水面层应采用高黏度改性沥青作为结 合料，基层可采用高黏度改性沥青、改性沥青或普通道路石油沥青。3.0.3髙黏度改性沥青宜采用成品高黏度改性沥青，技术要求 应符合表3.0.3的规定。试验方法应符合现行行业标准 公路工 程沥青及沥青混合料试验规程J T G E 2 0 的相关规定。表 3.0.3高黏度改性沥青技术要求试验项目单 位技术要求针人度2 5 C0.1 m m 4 0 .软化点 8 0延度1 5 X：c m 8 0延度5 Cc m 3 0闪点 C 2 6 06 0 C 动力黏度P a s 2 0 0 0 0黏韧性N m 2 0韧性N m 1 5薄膜加热质量损失%6 53.0.4改性沥青和普通道路石油沥青的技术指标应符合现行行 业标准 城镇道路路面设计规范C J J 1 6 9 的规定。3.0.5透水沥青混合料中粗集料宜采用乳制碎石，技术要求应 符合表3.0.5的规定。试验方法应符合现行行业标准 公路工程3沥青及沥青混合料试验规程J T G E 2 0 的相关规定。表 3.0.5 粗集料技术要求试验项目单 位层次位置表面层其他层次石料压碎值%2 6 2 8洛杉肌磨耗损失%2 8 2.6 2.5吸水率%2坚固性%8 1 0针片状颗粒含量%1 0 1 5水洗法 0.0 7 5 m m 颗粒含量%1软石含量%3 1 0 0 01 0 0 0 5 0 05 0 0 2 5 0 4 2 4 0 3 8 3 6粗集料与沥青 的黏附性表面层 5 5 5其他层次 5 5 4 43.0.8透水沥青路面透水面层的细集料应采用机制砂，技术要 求应符合表3.0.8的规定。试验方法应符合现行行业标准 公路 工程集料试验规程J T G E 4 2 的相关规定。表 3.0.8 细集料技术要求试验项目单 位技术要求表观相对密度 2.5 0坚固性（0.3_部分）%1 0含泥量（小于0.0 7 5 m m 的含量）/o 6 0棱角性（流动时间）S 3 03.0.9透水沥青路面的透水基层细集料可采用天然砂和石屑，技术要求应符合现行行业标准 公路沥青路面施工技术规范 J T G F 4 0 的规定。3.0.1 0透水沥青混合料的矿粉宜采用石灰岩矿粉，技术要求应 符合现行行业标准 公路沥青路面施工技术规范J T G F 4 0 的规定。3.0.1 1透水沥青混合料中掺加的纤维可采用木质素纤维、矿物 纤维等，技术要求应符合现行行业标准 公路沥青路面施工技术 规范J T G F 4 0 的规定。4设 计4.1 一 般 规 定4.1.1 透水沥青混合料应满足道路路面使用功能，并应满足透 水、抗滑、降噪要求。4.1.2 透水基层可选用排水式沥青稳定碎石、级配碎石、大粒 径透水性沥青混合料、骨架空隙型水泥稳定碎石和透水水泥混 凝土。4.1.3 透水基层的空隙率应满足透水功能的要求。4.2.1 透水沥青路面结构组合设计除应满足抗车辙、抗裂、抗 疲劳、稳定性要求外，还应具有良好的透水功能。4.2.2 透水沥青路面结构类型可采用下列分类方式：1 透水沥青路面I型（图 4.2.2-1):路表水进入表面层后 排入邻近排水设施；2 透水沥青路面n型（图 4.2.2-2):路表水由面层进入基4.2结构组合设计图 4.2.2-1透水沥青路面I型结构示意图 1 一透水沥青上面层；2 封层；3 中下面层；4 一基层；5 垫层；6 路基6层（或垫层）后排人邻近排水设施；3透水沥青路面I D型（图 4.2.2-3):路表水进人路面后渗 入路基。图 4.2.2-2透水沥青路面II型结构示意图 1 一透水沥青面层；2 透水基层；3 封层；4一垫层；5 路基图 4.2.2-3透水沥青路面I D 型结构示意图 1 一透水沥青面层；2 透水基层；3 透水垫层；4一反滤隔离层；5 路基4.2.3透水沥青路面结构形式可根据道路所处地域的年降雨量 和道路使用环境选择。对需要减小降雨时的路表径流量和降低道路两侧噪声的各类 新建、改建道路，宜选用I 型；对需要缓解暴雨时城市排水系统 负担的各类新建、改建道路，宜选用n型；路基土渗透系数大于 或等于7 X 1 0 _ 5 c m/s 的公园、小区道路，停车场，广场和中、轻型荷载道路，可选用D I 型。4.2.4透水沥青路面的结构层材料可按表4.2.4 选取。表 4.2.4不同结构透水路面的材料路面结构类型面 层基 层透水沥青路面I 型透水沥青混合料面层各类基层透水沥青路面n型透水沥青混合料面层透水基层透水沥青路面i n
