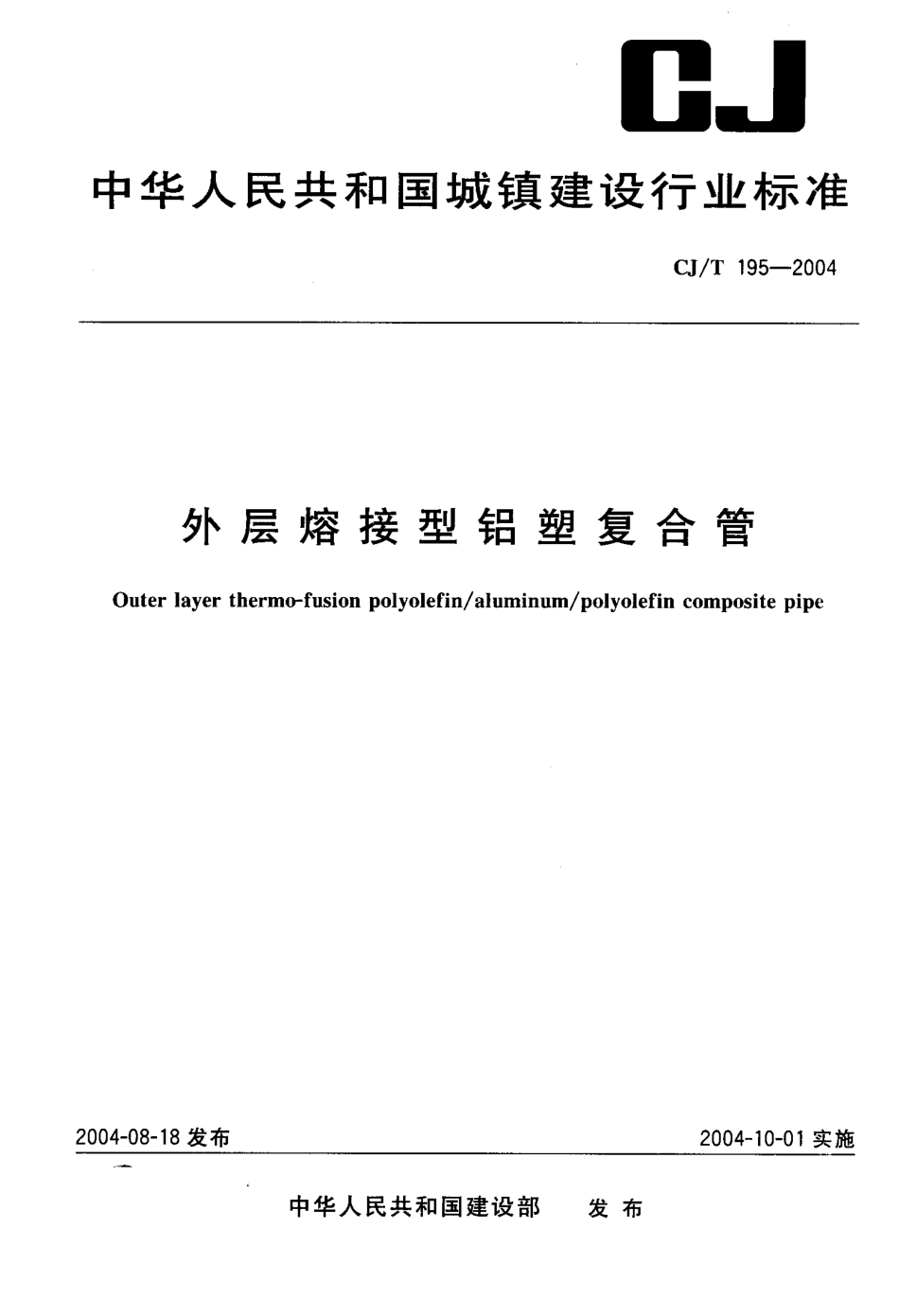

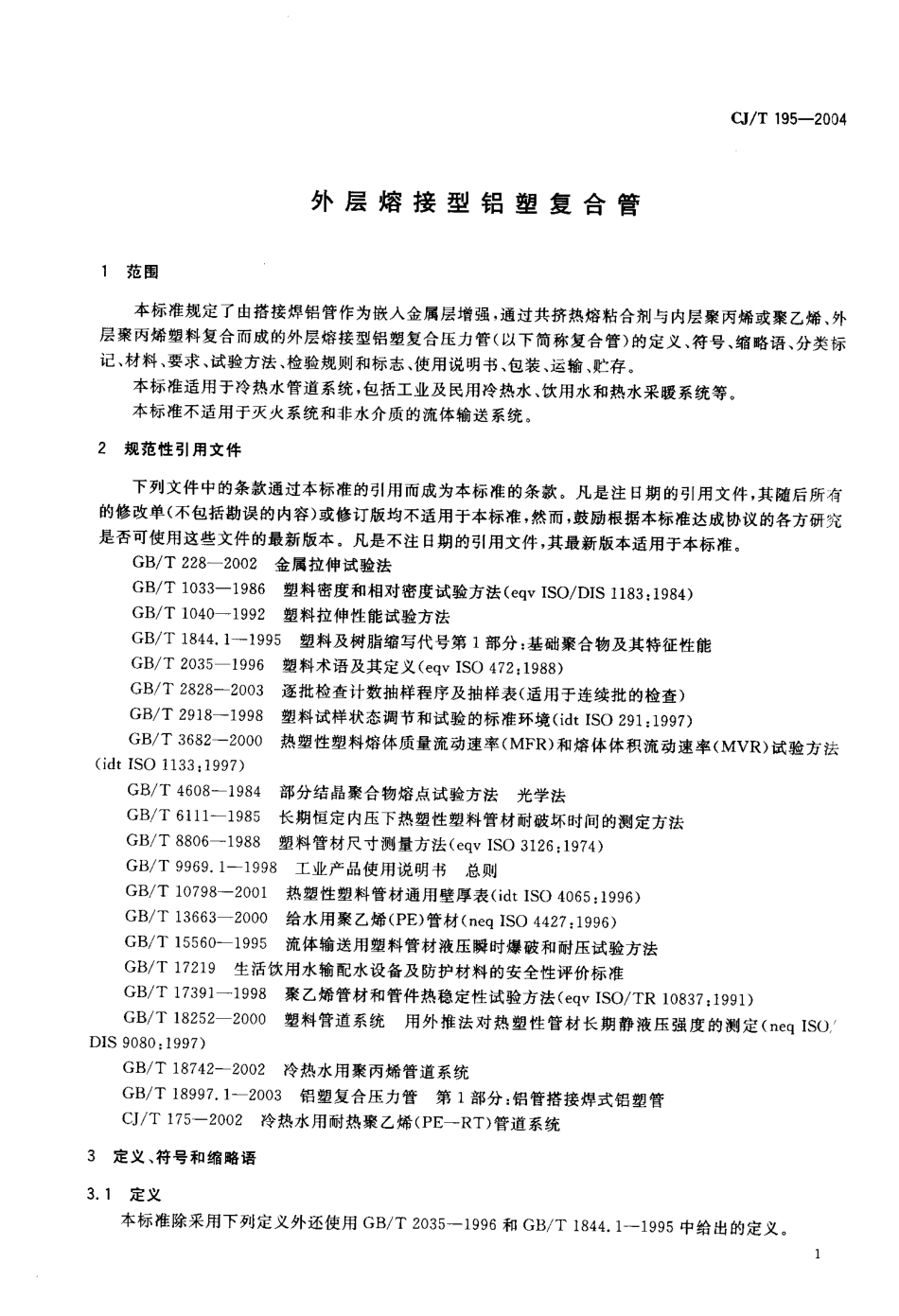

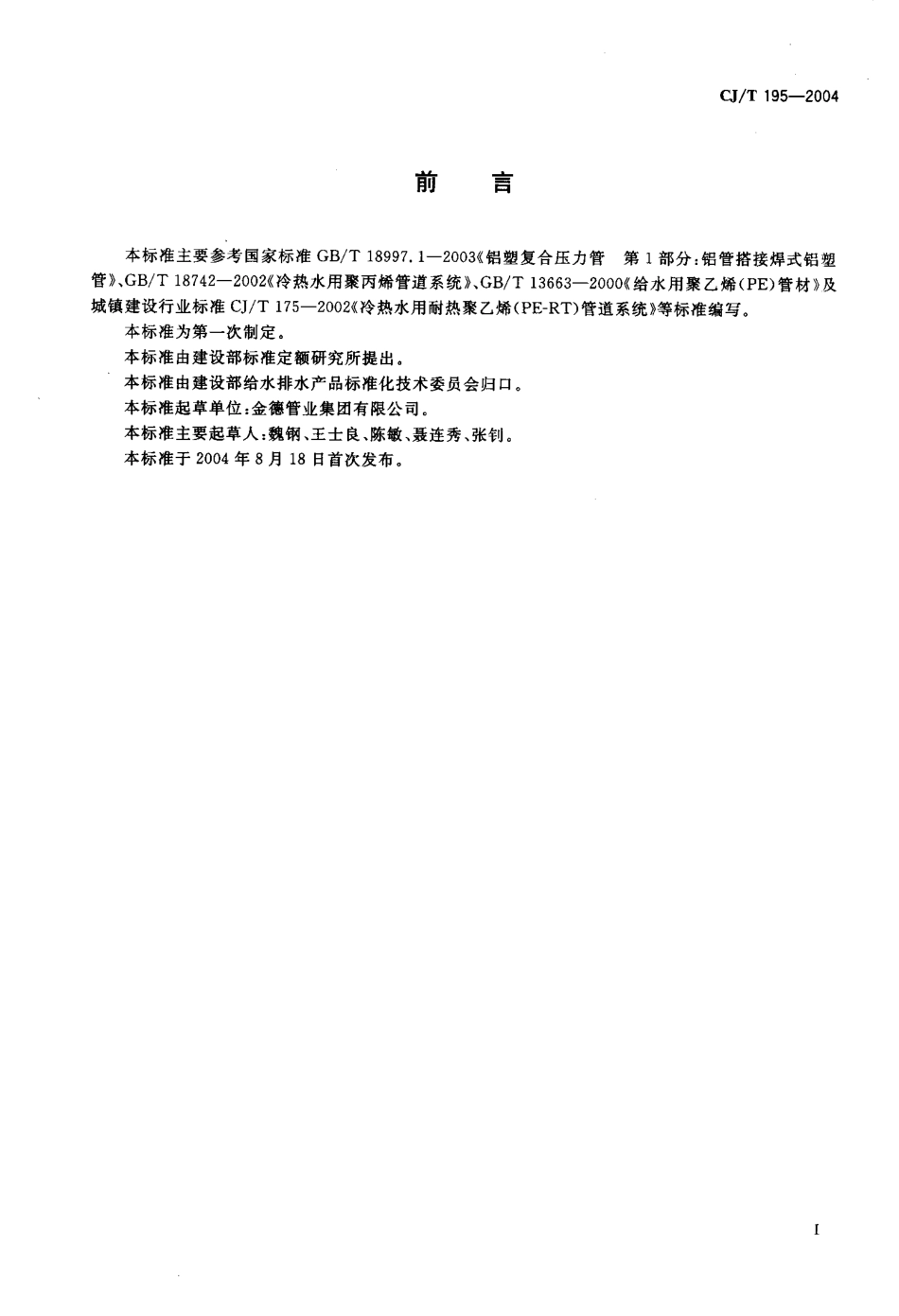

口J中华人 民共和 国城镇建设行 业标 准曰/T 1 9 5-2 0 0 4外 层 熔 接 型 铝 塑 复 合 管O u t e r la y e r t h e r m o-f u s io n p o l y o le f i n/a l u m in u m/p o l y o l e f in c o m p o s i t e p i p e2 0 0 4-0 8-1 8 发布2 0 0 4-1 0-0 1 实施中华人 民共和国建设部发 布C J/T 1 9 5-2 0 0 4月 明胃 本标准主要参考国家标准GB/T 1 8 9 9 7.1-2 0 0 3 铝塑复合压力管第 1 部分:铝管搭接焊式铝塑管,G B/T 1 8 7 4 2-2 0 0 2 冷热水用聚丙烯管道系统,G B/T 1 3 6 6 3-2 0 0 0 给水用聚乙烯(P E)管材 及城镇建设行业标准 C J/T 1 7 5-2 0 0 2 冷热水用耐热聚乙烯(P E-R T)管道系统 等标准编写。本标准为第一次制定。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准起草单位:金德管业集团有限公司。本标准主要起草人:魏钢、王士良、陈敏、聂连秀、张钊。本标准于 2 0 0 4 年 8 月 1 8日首次发布。C J/T 1 9 5-2 0 0 4外 层 熔 接 型 铝 塑 复 合 管范围 本标准规定了由搭接焊铝管作为嵌人金属层增强，通过共挤热熔粘合剂与内层聚丙烯或聚乙烯、外层聚丙烯塑料复合而成的外层熔接型铝塑复合压力管(以下简称复合管)的定义、符号、缩略语、分类标记、材料、要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存。本标准适用于冷热水管道系统，包括工业及民用冷热水、饮用水和热水采暖系统等。本标准不适用于灭火系统和非水介质的流体输送系统。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 2 2 8-2 0 0 2 金属拉伸试验法 GB/T 1 0 3 3-1 9 8 6 塑料密度和相对密度试验方法(e q v I S O/D I S 1 1 8 3:1 9 8 4)G B/T 1 0 4 0-1 9 9 2 塑料拉伸性能试验方法 G B/T 1 8 4 4.1-1 9 9 5 塑料及树脂缩写代号第 1 部分:基础聚合物及其特征性能 G B/T 2 0 3 5-1 9 9 6 塑料术语及其定义(e q v I S O 4 7 2:1 9 8 8)G B/T 2 8 2 8-2 0 0 3 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B/T 2 9 1 8-1 9 9 8 塑料试样状态调节和试验的标准环境(i d t I S O 2 9 1:1 9 9 7)G B/T 3 6 8 2-2 0 0 0 热塑性塑料熔体质量流动速率(MF R)和熔体体积流动速率(MV R)试验方法 (i d t I S O 1 1 3 3:1 9 9 7)G B/T 4 6 0 8-1 9 8 4 部分结晶聚合物熔点试验方法光学法 G B/T 6 1 1 1-1 9 8 5 长期恒定内压下热塑性塑料管材耐破坏时间的测定方法 G B/T 8 8 0 6-1 9 8 8 塑料管材尺寸测量方法(e q v I S O 3 1 2 6:1 9 7 4)G B/T 9 9 6 9.1-1 9 9 8 工业产品使用说明书总则 G B/T 1 0 7 9 8-2 0 0 1 热塑性塑料管材通用壁厚表(i d t I S O 4 0 6 5:1 9 9 6)GB/T 1 3 6 6 3-2 0 0 0 给水用聚乙烯(P E)管材(n e q I S O 4 4 2 7:1 9 9 6)G B/T 1 5 5 6 0-1 9 9 5 流 体输送用塑料管材液 压瞬时爆破和耐压试验方法 G B/T 1 7 2 1 9 生活饮用水输配水设备及防护材料的安全性评价标准 G B/T 1 7 3 9 1-1 9 9 8 聚乙烯管材和管件热稳定性试验方法(e q v I S O/T R 1 0 8 3 7:1 9 9 1)G B/T 1 8 2 5 2-2 0 0。塑料管道系统用外推法对热塑性管材长期静液压强度的测定(n e q I S O,DI S 9 0 8 0:1 9 9 7)G B/T 1 8 7 4 2-2 0 0 2 冷热水用聚丙烯管道系统 G B/T 1 8 9 9 7.1-2 0 0 3 铝塑复合压力管第 1 部分:铝管搭接焊式铝塑管 C J/T 1 7 5-2 0 0 2 冷热水用耐热聚乙烯(P E-R T)管道系统3 定 义、符号和缩略语3.1 定义 本标准除采用下列定义外还使用 G B/T 2 0 3 5-1 9 9 6 和 G B/T 1 8 4 4.1-1 9 9 5 中给出的定义。tC J/T 1 9 5-2 0 0 43.1.1 管材及管道系统定义3.1.1.1 管道系统 至少以一件管件，两段管材装配成的组件。3.1.1.2 复合管 一种由多层热塑性塑料和(或)一层嵌人金属层组成的多层管，经过热熔粘合剂复合，达到需要的性能。塑料层厚度至少是管壁厚度的 6 0%.3.1.1.3内层 复合管直接接触输送流体的层面。3.1.1.4 外层 复合管暴露于外部环境的层面。3.1.1.5 嵌入金属层 复合管中采用焊接方法成型的金属管层。该层金属通过热熔粘合剂和内外层塑料相粘结，以增强复合管短期和长期强度，减小线性热膨胀系数，有效防止氧渗透。3.1.1.6 胶粘层 位于复合管金属层和塑料层之间的亲和层，使复合管的金属和塑料能紧密结合成一体。3.1.1.7 外层熔接型铝塑复合管 内层为聚丙烯或聚乙烯共挤塑料，外层为聚丙烯共挤塑料，嵌人金属焊接铝合金管，层间通过热熔粘合剂形成粘结层，外层可熔接的复合管。3.1.2 几何定 义3.1.2.1 公称外径(d )规定的外径，单位为 mm,3.1.2.2 平均外径(d-)管材的任一横截面外圆周长的测量值除以 n(3.1 4 2)所得的值，精确到。.1 mm，小数点后第二位非零数字进位，单位为 mm.3.1.2.3 最小平均外径(d,m,.j.)本标准规定的平均外径的最小值，它等于公称外径，单位为 m m,3.1.2.4 最大平均外径(d.)本标准规定的平均外径的最大值，单位为mm.3.1.2.5国度 管材同一横截面最大和最小外径测量值之差，单位为mm,3.1.2.6 公称壁厚(e.)管材壁厚的规定值，单位为mm.3.1.2.7 任 一点 壁厚(e)管材圆周上任一点壁厚的测量值，精确到。.1 m m，小数点后第二位非零数字进位，单位为mm,3.1.2.8 最小壁厚(e m i.)管材圆周上任一点壁厚的最小值，它等于公称壁厚，单位为 m m,3.1.2.9 最大壁厚(。、二)管材圆周上任一点壁厚的最大值，单位为mm,3.1.3 与使用条件有关的定义3.1.3.1 允许工作压力(P O 在长期工作温度下，允许连续使用的最大压力，单位为 MP a e3.1.3.2 设计压力(P p)管道系统压力的最大设计值，单位为 MP a.C J/T 1 9 5-2 0 0 43.3 静液压应力(a)以水为介质，管材受内压时管壁内的环应力，用公式(1)近似计算，单位为 MP a:a=尸。(d。一e m,.)2 e-.。.(I)式 中:P管道所受内压，单位为 MP a;d.管的平均外径，单位为 mm;e m i.管的最小壁厚，单位为 mm,3.1.4 与材料性能有关的定义3.1.4.1 预测的长期静液压强度的f信下限(a te,)一个与应力有相同量纲的量，单位为 MP a，它表示在温度 T和时间t 预测的静液压强度的 9 7.5 0 0置信下限。3.1.4.2 设计应力(0 D)对于给定的使用条件所允许的应力，单位为 MP a，对管材材料为a D P.3.2符号 d,m:平均外径 d-.m。二:最大平均外径 d m,.:最小平均外径 d:公称外径 。:任一点的壁厚 e.:公称壁 厚 e.:铝管层的最小壁厚 e;:内层塑料的最小壁厚 e、二:任一点的最大壁厚 e.,:任一点的 最小壁厚 e,:外层塑料的最小壁厚 F g:管环径向拉力 P:内部静液压压力 P o:允许工作压力 尸 b:爆破强度 T:温度 T o:长期工作温度 t:时间 。:静液压应力 氏P L:预测的长期静液压强度的置信下限3.3 缩略语 L P L:置信下限 P E:聚乙烯 P P-R:无规共聚聚丙烯 P E-R T:耐热聚乙烯4分类标记4.1 产品分类4.1.1 复合管按内外层材料的不 同分类，其品种见表 1,C J/T 1 9 5-2 0 0 4表 1 铝塑管品种分类类别用 途 代 号复 合 管 代 号长期工作温度 T o/0 C允许工作压力 P o/MP a无规共聚聚丙烯/铝合金/耐热聚乙烯妞热 水RP P-R/A L/P E-RT8 21.0无规共聚聚丙烯/铝合金/无规共聚聚丙烯P P-R/A L/P P-R7 01.0无规共聚聚丙烯/铝合金/聚 乙烯冷 水LP P-R/A L/P E4 01.0注:在输送易在管内产生相变的流体时，在管道系统中因相变产生的膨胀力不应超过最大允许工作压力或者在 管道系统中采取防止相变的措施。”系指中密度聚乙烯(乙烯与辛烯共聚物)。4.1.2 管材按外径分类，其规格为 1 6,2 0,2 5,3 2,4 0,5 0,6 3,7 5,注:根据需要，供需双方可协商确定其他规格尺寸4.2产品标记口口口。口口标准代号:C J/T 1 9 5-2 0 0 4管材长度/m用途代号:冷水 工、热水R外径尺寸/m m管材代号:P P-R/A L/P E-R T,P P-R/A L/P P-R,P P-R/A L/P E示例:一种内外层为无规共聚聚丙烯塑料，嵌人金属层为搭接焊铝管，外径为 2 0 m m，长度为4 m，作热水输送用铝 塑管，标记为P P-R/AL/P P-R 2 0 R 4 C J/T 1 9 5-2 0 0 4.5 材料5.1 树脂5.1.1 无规共聚聚丙烯树脂应符合 G B/T 1 8 7 4 2-2 0 0 2对材料的规定。5.1.2 耐热聚乙烯树脂应符合 C J/T 1 7 5-2 0 0 2 对材料的规定。5.1.3 聚乙烯树脂应符合 G B/T 1 3 6 6 3-2 0 0 0 对材料的规定。5.1.4 主体树脂的原材料供应商应提供经国家认可的检测机构检测证明或符合 G B/T 1 8 2 5 2-2 0 0 0中对该原材料长期静液压试验合格的证明文件。5.2铝材 铝材按 G B/T 2 2 8-2 0 0 2规定的方法进行测试，其断裂伸长率不应小于 2 0 0 o，抗拉强度不应小于1 0 0 MP a.5.3 热熔粘合剂5.3.1 位于铝管层和无规共聚聚丙烯塑料层之间的热熔粘合剂应是丙烯共聚物。按 G B/T 1 0 3 3-1 9 8 6中B法进行测试，其密度应不低于。.8 7 0 g/c m ;按 G B/T 3 6 8 2-2 0 0 0规定的方法进行测试，其熔体质量流动速率应大于 1 g/1 0 m i n(2 3 0 0 C,2.1 6 k g);按 G B/T 4 6 0 8-1 9 8 4 规定的方法进行测试，其熔点应不低于 1 2 0 0CCI/T 1 9 5-2 0 0 45.3.2位于铝管层和耐热 聚乙烯或 聚乙烯塑料层之间 的热熔 粘合剂应是 乙烯共 聚物。按G B/T 1 0 3 3-1 9 8 6 中B法进行测试，其密度应不低于0.9 1 0 g/c m;按 G B/T 3 6 8 2-2 0 0 0规定的方法进行测试，其熔体 质
