CECS356-2013 高强箍筋混凝土结构技术规程.pdf

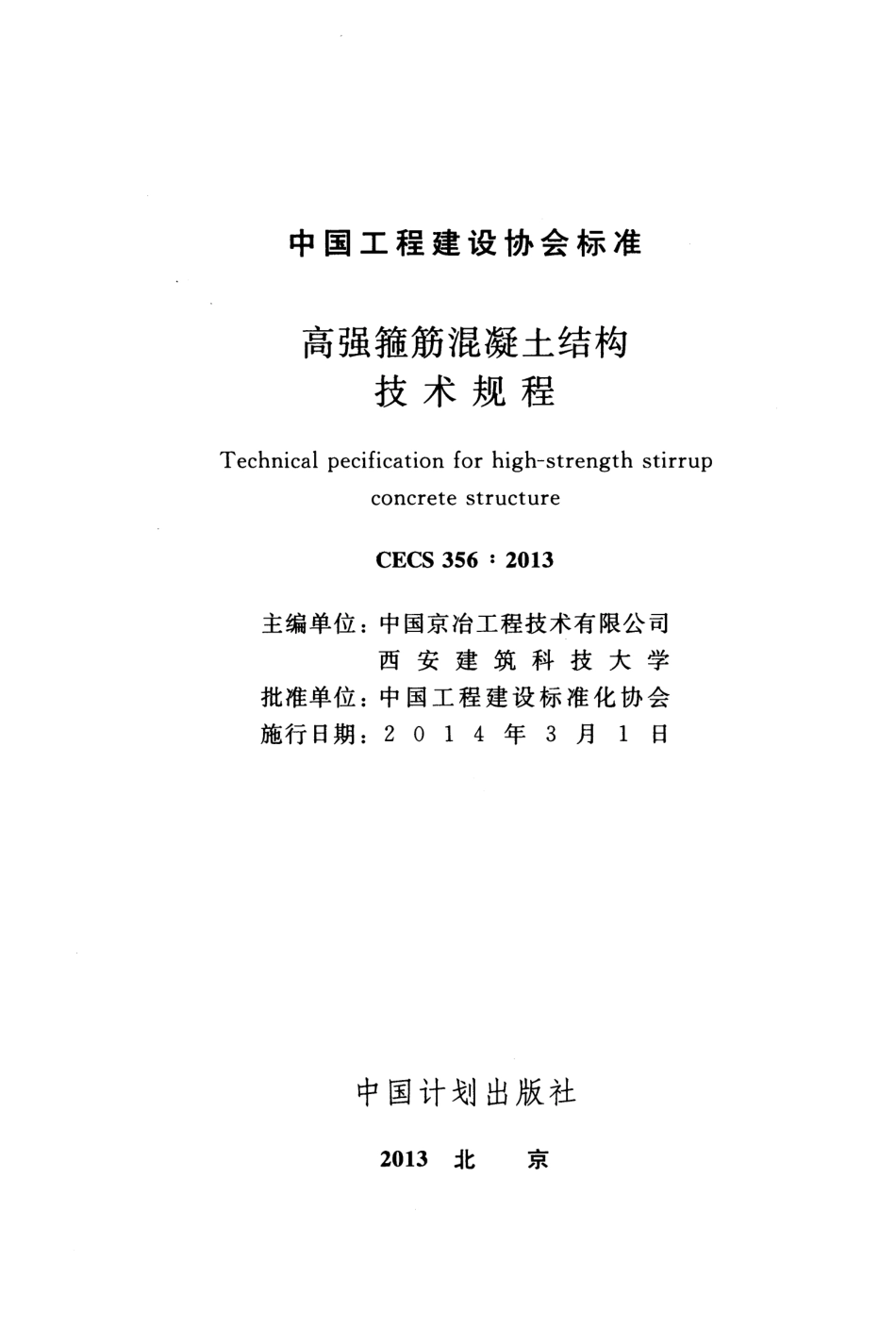

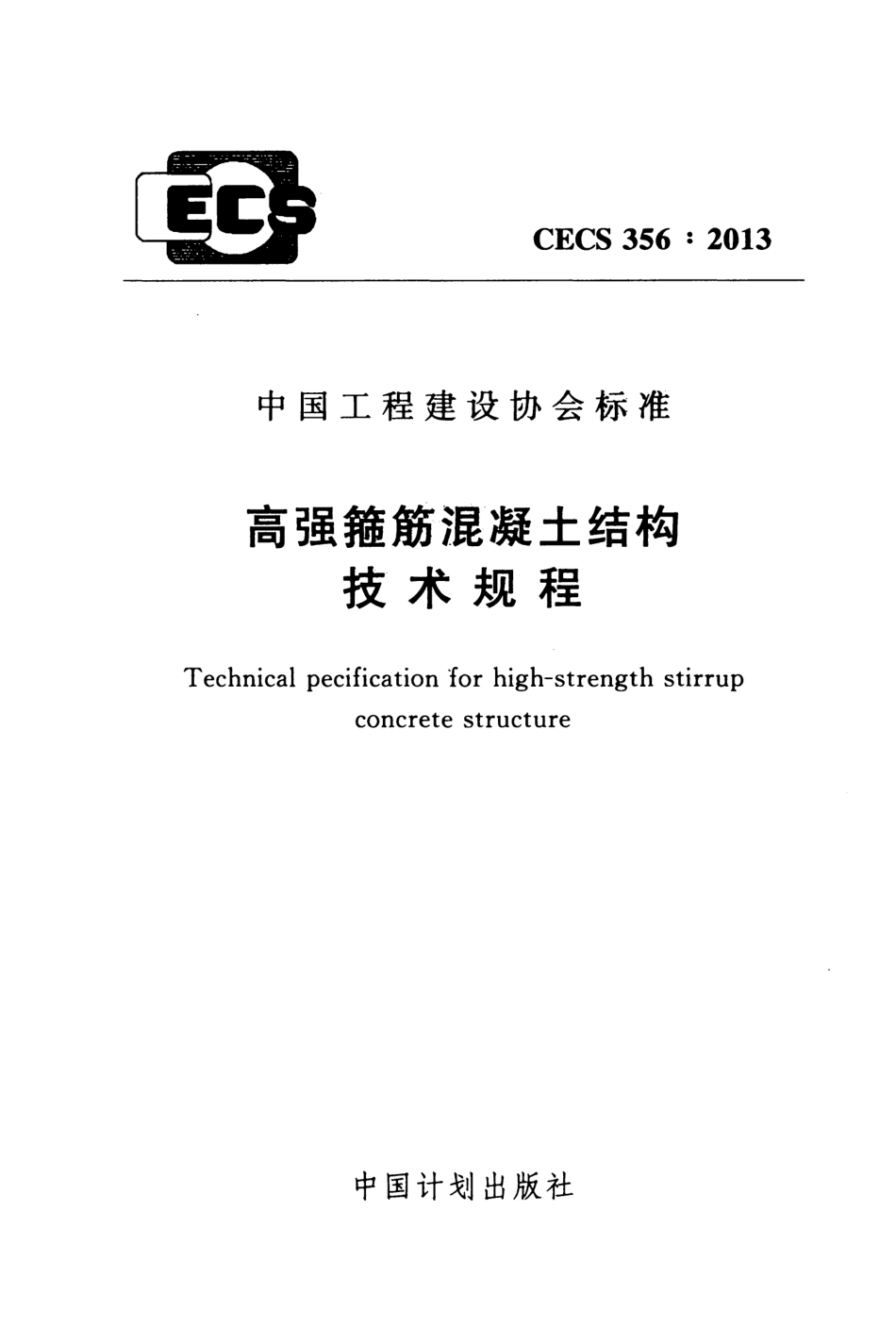

豆豆CECS 356:2013 中国工程建设协会标准高强箍筋混凝土结构技术规程Technical pecification for high-strength stirrup concrete structure 中国计划出版社中国工程建设协会标准高强箍筋混凝土结构技术规程Technical pecification for high-strength stirrup concrete structure CECS 356:2013 主编单位:中国京冶工程技术有限公司西安建筑科技大学批准单位:中国工程建设标准化协会施行日期:2 0 1 4年3月1 日中国计划出版社2013北京中国工程建设标准化协会公告第153号关于发布高强箍筋混凝土结构技术规程的公告根据中国工程建设标准化协会关于印发中国工程建设标准化协会2006年第二批标准制订、修订项目计划的通知(2006)建标协字第28号的要求，由中国京冶工程技术有限公司、西安建筑科技大学等单位制订的高强箍筋棍凝土结构技术规程，经本协会冶金分会组织审查，现批准发布，编号为CECS356:2013,自2014年3月1日起施行。中国工程建设标准化协会二0一三年十一月二十七日前言根据中国工程建设标准化协会关于印发中国工程建设标准化协会2006年第二批标准制订、修订项目计划的通知)c(2006)建标协字第28号的要求，制定本规程。本规程共分8章和1个附录，主要内容包括:总则、术语和符号、材料、基本设计规定、承载力极限状态计算、结构构件的基本规定、高强箍筋混凝土结构构件抗震设计和高强箍筋施工及验收等。根据原国家计委计标0986J1649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工等使用单位及工程技术人员采用。本规程由中国工程建设标准化协会冶金分会归口管理，由中国京冶工程技术有限公司负责具体技术内容的解释。在使用过程中如发现需要修改和补充之处，请将意见和资料寄至中国京冶工程技术有限公司(地址:北京市海淀区西土城路口号，邮政编码:100088)。主编单位:中国京冶工程技术有限公司西安建筑科技大学参编单位:深圳华森建筑与工程设计顾问有限公司深圳市市政工程设计院中国瑞林工程技术有限公司陕西省建筑设计研究院有限责任公司天津大学安阳龙腾特钢制造有限公司主要起草人:白力更史庆轩姜维山刘维亚赵昌群 1 贺志坚于庆荣肖利平李宁张兴虎王顺礼杨坤王秋维冯永伟范玫光冯地报主要审查人:柯长华孙慧中任庆英刘立新刘琼祥郑文忠张川 2 目次1总则(1)2 术语和符号.(2)2.1 术语(2)2.2 符号.3材料3.1 混凝土3.2 钢筋(6)4 基本设计规定(9)4.1 一般规定.4.2 设计计算原则5 承载力极限状态计算(13)5.1 一般规定5.2 正截面承载力计算(13)5.3 受剪承载力计算(14)6 结构构件的基本规定(17)6.1梁6.2柱门们6.3 梁柱节点(19)7 高强箍筋混凝土结构构件抗震设计门0)7.1 一般规定门0)7.2 梁柱斜截面承载力(20)7.3 框架的基本抗震构造措施8 高强箍筋施工及验收(27)8.1 高强箍筋加工(2 7)8.2 高强箍筋施工.8.3 高强箍筋验收附录A高强钢筋的公称直径、公称截面面积及理论重量本规程用词说明引用标准名录附:条文说明 2 Contents 1 General provisions(1)2 Terms and symbols(2)2.1 Terms(2)2.2 Symbols(3)3 Materials(5)3.1 Concrete(5)3.2 Steel reinforcement(6)4 Basic design requirements(9)4.1 General requirements(9)4.2 Principle of design and calculation(11)5 Ultimate limit states design.(1 3)5.1 General requirements(1 3)5.2 Calculation of normal section load-bearing capacity(1 3)5.3 Calculation of shear load-bearing capacity(14)6 Fundamental requirements for structural members(17)6.1 Beams(17)6.2 Columns.(1 8)6.3 Nodes(19)7 Seismic design of high-strength stirrup concrete structural members(20)7.1 General requirements(20)7.2 lnclined section load-bearing capacity of beams and columns(20)3 .3 Requirements for detail of frame beams and columns(22)8 Construction and acceptance check of high-strength stlrrup(27)8.1 Processing(27)8.2 Construction(27)8.3 Acceptance check(28)Appendix A Nominal diameter,sectional areas and theoretical weight of steel reinforcement(30)Explanation of wording in this specification(3 1)List of quoted standards(3 2)Addition:Explanation of provisions(33)4 1总则1.0.1 为了进一步推广高强、高性能材料在房屋建筑混凝土结构梁、柱、节点等构件中的应用，合理地设计高强箍筋、混凝土结构，做到安全可靠，技术先进，经济合理，确保质量，制定本规程。1.O.2 本规程适用于房屋建筑和构筑物钢筋混凝土结构的设计、施工与验收。本规程不适用于巨型柱结构体系、预应力混凝土结构、轻骨料混凝土结构及其他特种混凝土结构的设计。1.O.3 高强箍筋混凝土结构设计、施工与验收，除应符合本规程外，尚应符合国家现行有关标准的规定。.咽EA.2 术语和符号2.1术语2.1.1 高强箍筋混凝土结构high-strength stirrup concrete structure 采用高强度钢筋作为箍筋的钢筋混凝土结构。2.1.2 高强箍筋high-strength stirrup 由高强度钢筋加工制作的箍筋。2.1.3 高强复合箍筋high-strength composite stirrup 由多个普通形式高强箍筋叠套组装而成的封闭箍筋。2.1.4 高强连续复合箍筋high-strength consecutive com-poslte stJrrup 高强箍筋在二维平面内由一根钢筋连续加工制成的复合封闭箍筋，也称为一笔画箍筋。2.1.5 高强螺旋箍筋high-strength spiral stirrup 高强箍筋在三维方向由一根钢筋制成的各类螺旋箍筋的统称。2.1.6 高强复合螺旋箍筋high-strength composite spiral stJrrup 由高强螺旋箍筋与多个普通形式高强箍筋或高强连续复合箍筋叠套组成的复合箍筋。2.1.7 高强连续复合螺旋箍筋high-strength consecutive composite spiral stirrup 高强箍筋在三维空间内由一根钢筋连续加工制成的或由多个高强螺旋箍筋叠套组装而成的复合箍筋。2.1.8 高强连续箍筋high-strength consecutive spiral stir-rup 包括高强连续复合箍筋、高强螺旋箍筋、高强连续复合螺旋箍筋。2.1.9 平均约束应力average confinement stress 箍筋对混凝土侧向产生压应力的平均值。2.2符号2.2.1 材料性能:E,.混凝土的弹性模量;E 高强箍筋的弹性模量;J,k，J，一-1.昆凝土轴心抗压强度标准值、设计值;Jtk、Jt一混凝土轴心抗拉强度标准值、设计值;J 高强箍筋约束混凝土的轴心抗压强度设计值;E，川一一-与J，川相应的高强箍筋约束混凝土的峰值压应变代表值;一一高强箍筋约束混凝土的极限压应变代表值;f川高强箍筋抗拉强度标准值;JyV一-高强箍筋抗拉强度设计值;jy一二纵向钢筋抗压强度设计值。2.2.2 作用和作用效应:N一一轴向压力设计值;V一一混凝土构件剪力设计值FS一一一作用效应组合的设计值;氏，8p-一层间位移角。2.2.3 几何参数:b 构件截面宽度;h 构件截面高度;d一一箍筋的公称直径;d，o，一螺旋箍筋内表面范围内的混凝土截面直径;3 A 构件的全截面面积;Acor-箍筋内表面范围内的棍凝土核心截面面积;z一一一构件上、下纵向钢筋合力点之间的距离;5一一一沿构件长度方向上箍筋的间距;L 混凝土构件净跨(高)度;Cs 构件中纵向钢筋混凝土保护层厚度最小值;A,全部纵向钢筋的截面面积;A-配置在同一截面内箍筋各肢的全部截面面积。2.2.4 计算系数及其他:w一一高强箍筋面积配箍率;v 高强箍筋体积配箍率;Y。重要性系数;YRE一一承载力抗震调整系数;伊一一钢筋?昆凝土构件稳定系数;v一一高强箍筋最小配箍特征值。4 3材料3.1混凝土3.1.1 高强箍筋混凝土梁、柱混凝土强度等级分别不宜低于C30、C40.混凝土性能应符合现行国家标准混凝土结构设计规范)GB50010的有关规定。3.1.2 混凝土轴心抗压、轴心抗拉强度的标准值J，k、Jtk应按表3.1.2采用。表3.1.2宦摄土强度标准值(N/mm)混凝土强度等级3.1.3 混凝土轴心抗压、轴心抗拉强度的设计值J，、Jt应按表3.1.3采用。表3.1.3 混凝土强度设计值(N/mm)3.1.4 混凝土受压和受拉的弹性模量E，应按表3.1.4采用。混凝土的剪切变形模量G，可按表3.1.4中1昆凝土弹性模量值的0.40倍采用。混凝土泊松比Uc可采用O.20。表3.1.4 混凝土的弹性模量(X 10 N/mm)5 3.2钢筋3.2.1 纵向钢筋和分布钢筋的选用、强度和弹性模量等力学指标取值等应按现行国家标准混凝土结构设计规范)GB50010的有关规定执行。3.2.2 钢筋棍凝土梁中的高强箍筋应选用极限强度标准值fpuk不低于800N/mm2，钢筋混凝土柱中的高强箍筋应选用极限强度标准值fpuk不低于1000N/mm2o高强箍筋选用的材料应符合国家现行标准预应力混凝土用钢丝)GB/T5223、预应力棍凝土用钢棒)GB/T5223.3和中强度预应力混凝土用钢丝)YB/T156 的有关规定。3.2.3 钢筋的强度标准值应具有不小于95%的保证率，高强钢筋强度标准值fyvk，fpuk应按表3.2.3-1和表3.2.3-2采用。表3.2.3-1高强钢筋强度标准值(N/mm2)种类符号公称直径抗拉强度标准值极限强度标准值(mm)fyvk fpuk 620 800 中强度光面PM 780 970 49 预应力钢丝螺旋肋HM 980 1270 1080 1370 消除光面P 1250 1470 412 应力钢丝螺旋肋H 1330 1570 1080 1230 光面P 616 1280 1420 1420 1570 预应力钢棒1080 1230 螺旋肋H 614 1280 1420 1420 1570 6 表3.2.3-2高强热处理钢筋强度标准值(N/mm)符号公称直径d屈服强度标准值极限强度标准值牌号(mm)fyYk f,k HTH800 HTH800H H!513 800 970 HTH800R HTH900 HTH900H HT 513 900 1070 HT
