CJJT199-2014 城市规划数据标准.pdf

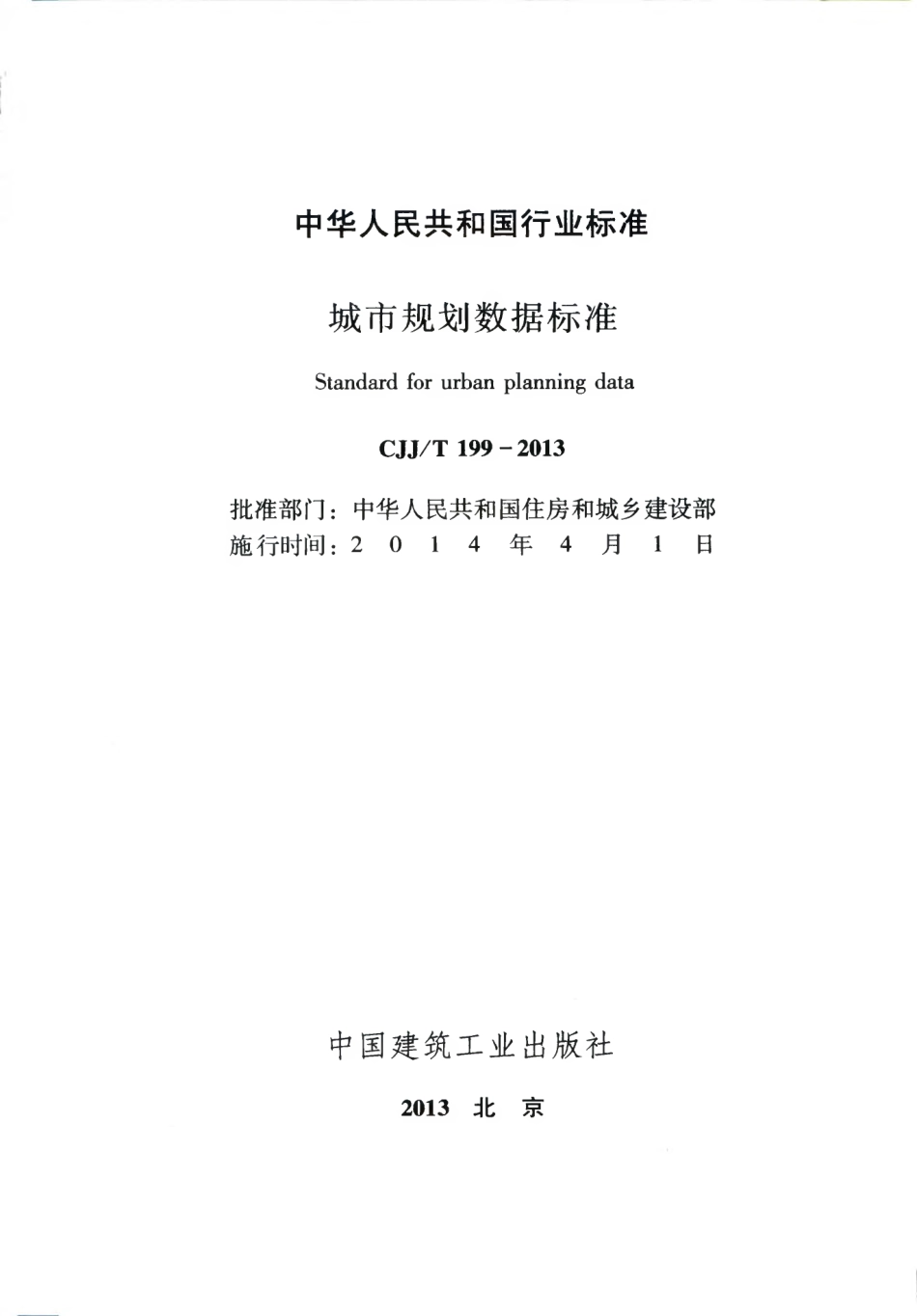

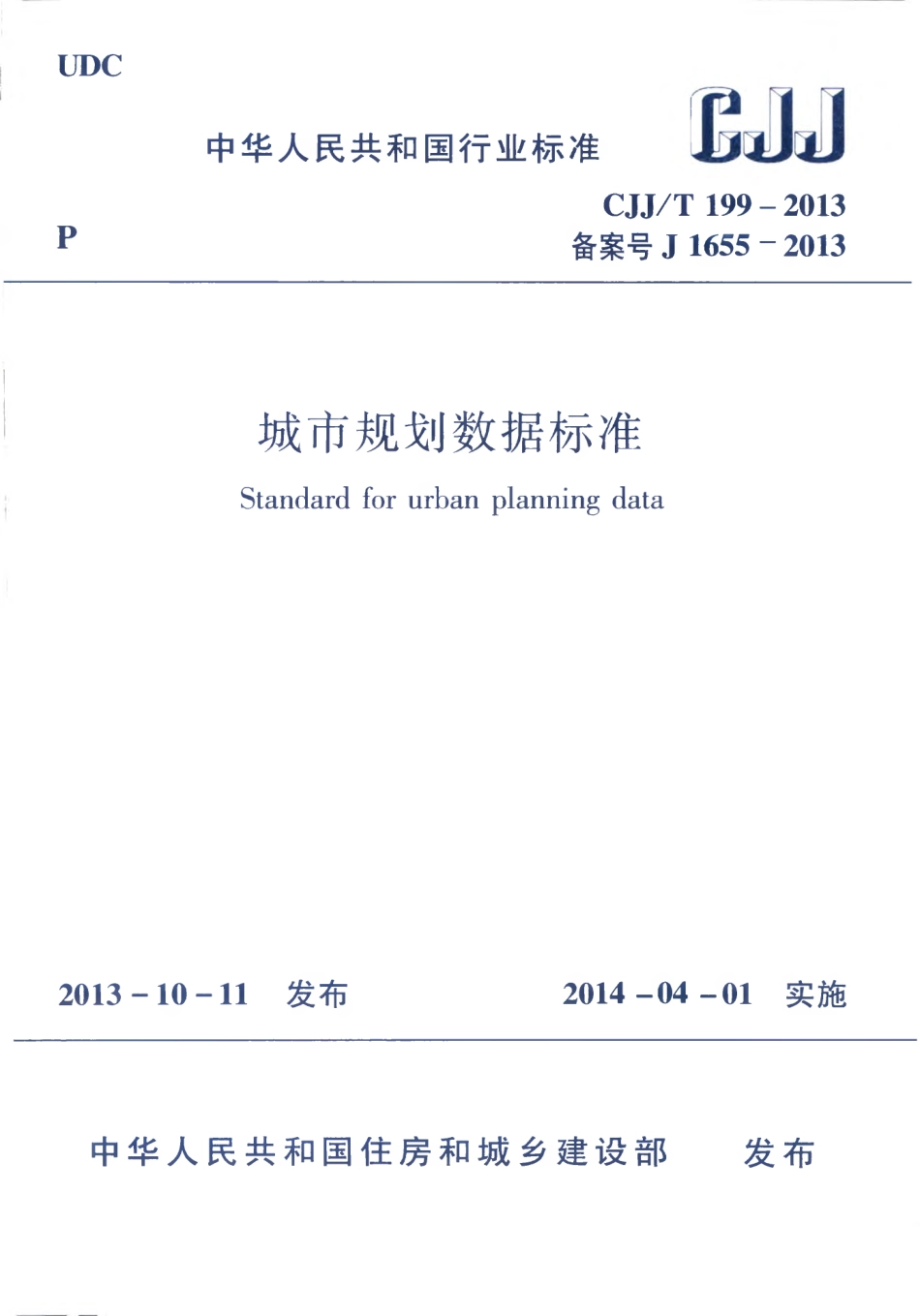

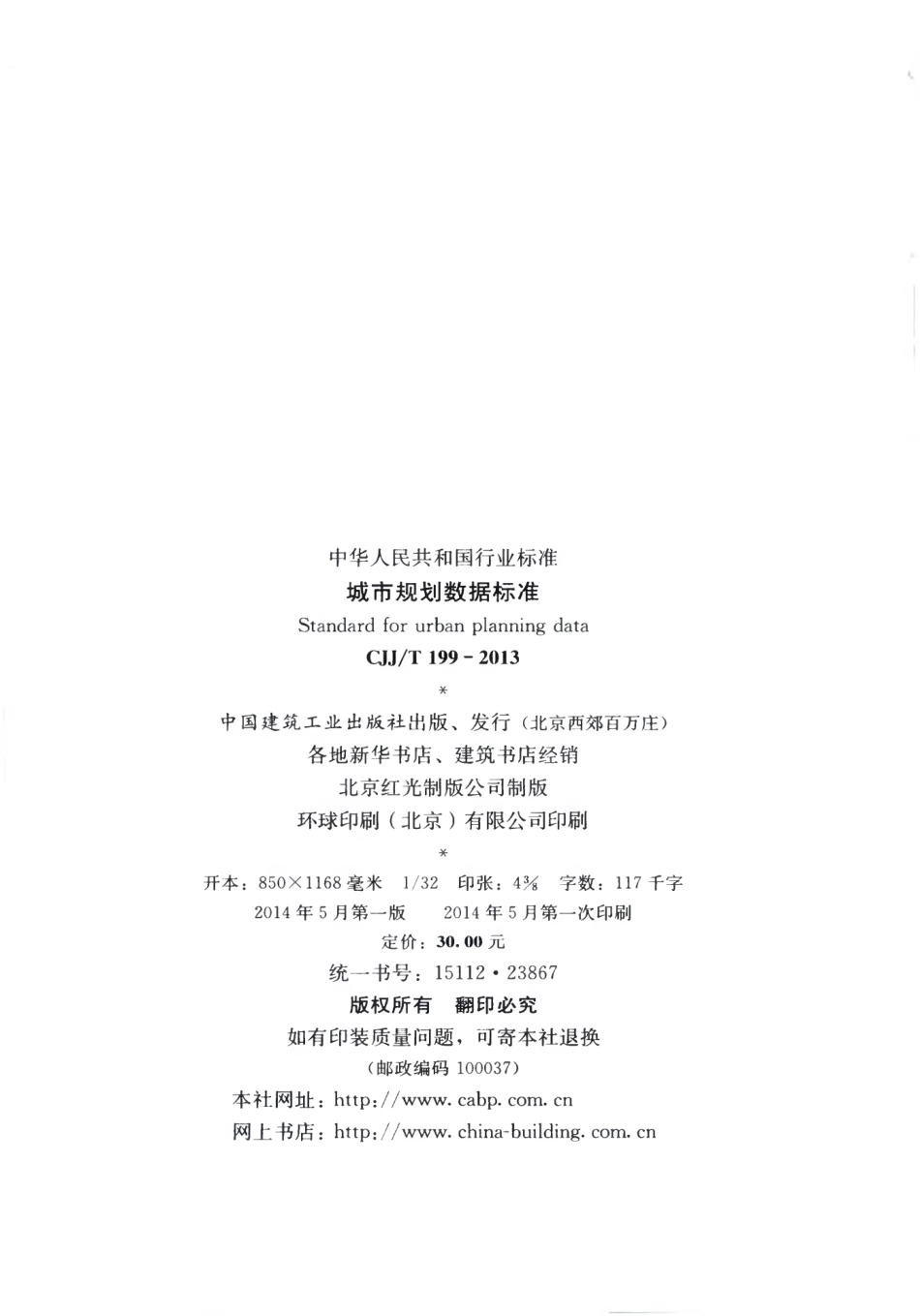

UDC中 华 人 民 共 和 国 行 业 标 准PCJJ/T 199-2013 备案号 J 1655-2013城市规划数据标准Standard for urban planning data2013-10-11 发布 2014-04-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 发 布中华人民共和国行业标准城 市 规 划 数 据 标 准Stan dard for urban pl an n in g data CJJ/T 199-2013批准部门：中华人民共和国住房和城乡建设部 施行时间：2 0 1 4年4月1日中国建筑工业出版社2 0 1 3北 京中华人民共和国行业标准 城市规划数据标准Stan dard for urban pl an n in g data CXJ/T 199-2013*中国建筑 工 业 出 版社 出 版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 环 球 印 刷（北 京）有限公司印刷*开本：850X1168毫 米 1/3 2 印张：4%字数：117千字 2014年 5月第一版 2014年 5月第一次印刷 定价：30.00元 统 一 书 号：15112 23867 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：h ttp：/ 网上书店：h ttp：/www.ch in a-buil din g,中华人民共和国住房和城乡建设部 公 告第178号住房城乡建设部关于发布行业标准 城市规划数据标准的公告现 批 准 城市规划数据标准为行业标准，编 号 为CJJ/T 199-2013，自2014年4月1日起实施。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2013年10月11日目u m根 据 原 建 设 部 关 于 印 发2001年度建设部归口工业产品国 家标准和2001年第一批行业产品标准制（修）订项目计划的通 知（建 标 函2001 243号）和 关 于 同 意 城市规划数据标 准 转为工程建设行业标准的函（2004 23号）的要求，本 标准由主编单位中国城市规划设计研究院会同有关单位共同编制 而成。本标准在调查研究，总结实践经验，参考有关国际标准和国 内外先进标准，并广泛征求意见的基础上，经审查定稿。本标准的主要技术内容是：1.总则；2.术语；3.城市规划 数据分类；4.城市规划数据代码；5.城市规划数据图示符号;6.城市规划数据质量；7.城市规划数据报告。本标准由住房和城乡建设部负责管理，由中国城市规划设计 研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国城市规划设计研究院（地址：北京市海淀区车公庄西 路5号，邮政编码:100044)。本 标 准 主 编 单 位：中国城市规划设计研究院本 标 准 参 编 单 位：哈尔滨市城乡规划局 北海市城市规划局 天津市城市规划设计研究院 哈尔滨市城乡规划设计研究院 福州市规划设计研究院 北海市城市规划设计研究院 哈尔滨工业大学本标准主要起草人员：邵 益 生 李 克 鲁 陈 燕 申 王 国 聪 陈 硕 黎 明 明 姜 玉 芝 曹 有 新4王 要 武 尹 海 林 秦 川 师 武 军 宋 慧 颖 于 亚 滨 陈 晓 玖 杜 立 柱 王洪陈亮 刘 丹 孙 成 双 陆 金 旭 梁 建 华 本标准主要审查人员：毛 其 智 黄 晓 春 陈 向 宁 刘 宗 泰 方 正 兴 马 振 明俞 滨 洋 吴 松 涛 宋 志 英 曹 明 陈烨赵波 杨 立 志 包 盛 中 莫 军 郭 余 华 张 晔 高 昭 良 曾伟先何 建 邦 陈 悼 胡 亚 明 蒲 琪 高 苏 新 周 奎次1总 则.12 私吾.23城市规划数据分类.33.1 一 般 规 定.33.2城 市 规 划数 据分类 .34城市规划数据代码.44.1 一 般 规 定.44.2城市 规 划 数 据 代 码 .45城市规划数据图示符号.55.1 一 般 规 定.55.2城 市 规 划 数 据 图 示 符 号 编 制 方 法.55.3城 市 规 划 数 据 图 示 符 号.76城市规划数据质量.86.1 一 般 规 定.86.2城 市 规 划 数 据 质 量 评 价 内 容.96.3城 市 规 划 数 据 质 量 评 价 步 骤 及 方 法.216.4城 市 规 划 数 据 质 量 评 价 结 论.237城市规划数据报告.257.1 般规定.257.2城 市 规 划 综 合 数 据 报 告.257.3城 市 规 划 数 据 质 量 报 告.347.4城市规划数据说明和声明.36附 录A城市规划数据分类及代码.38 本标准用词说明.84 引 用标 准 名 录.85 附：条 文 说 明.876ContentsGe n e ral Provision s.1Te rms.2Cl assification s of Urban Pl an n in g Data.33.1 Ge n e ral Re q uire me n ts.33.2 Cl assification s of Urban Pl an n in g Data.3Code s of Urban Pl an n in g Data.44.1 Ge n e ral Re q uire me n ts.44.2 Code s of Urban Pl an n in g Data.4Cartograph ical Symbol s of Urban Pl an n in g Data.55.1 Ge n e ral Re q uire me n ts.55.2 Compil in g Me th ods of Cartograph ical Symbol sof Urban Pl an n in g Data.55.3 Cartograph ical Symbol s of Urban Pl an n in g Data.7Th e Qual ity of Urban Pl an n in g Data.86.1 Ge n e ral Re q uire me n ts.86.2 Con te n ts of Qual ity Evl uation of Urban Pl an n in g Data.96.3 Qual ity Eval uation Proce dure s an d Me th odsof Urban Pl an n in g Data.216.4 Con cl usion s of Qual ity Evl uation Proce dure sof Urban Pl an n in g Data.23Re ports of Urban Pl an n in g Data.257.1 Ge n e ral Re q uire me n ts.257.2 Re ports of Aggre gate d Urban Pl an n in g Data.257.3 Qual ity Re ports of Urban Pl an n in g Data.347.4 Expl an ation s an d De cl aration s of Urban Pl an n in g Data.36Appe n dix A Cl assification s Code s an d Cartograph ical Symbol sof Urban Pl an n in g Data.38Expl an ation of Wordin g in Th is Stan dard.84List of Quote d Stan dards.85Addition：Expl an ation of Provision s.871.0.1为加强城市规划成果中用地数据及其相关空间数据的应 用与管理，推动城市规划信息共享，制定本标准。1.0.2本标准适用于城市规划成果用地数据及其相关空间数据 的应用和城市规划管理信息系统建设。1.0.3按本标准规定自定义的城市规划数据分类、代码和图示 符号不得与本标准规定的分类、代码、图示符号冲突。1.0.4城市规划数据除应符合本标准的规定外，尚应符合现行 国家、行业有关标准的规定。2.0.1 城市规划数据 urban pl an n in g data包括城市规划基础数据、城乡用地数据、城市建设用地数 据、城市规划图件及专题数据。2.0.2城市规划数据质量子兀素 data q ual ity sube l e me n t of urban pl an n in g data城市规划数据质量元素的组成部分，描述数据质量元素的一 个方面。2.0.3 城市规划数据质量兀素 data q ual ity e l e me n t of urban pl an n in g data描述城市规划数据质量的定量组成部分。2.0.4 城市规划数据质量 q ual ity of urban pl an n in g data城市规划数据满足城市规划指标、状况和要求能力的特征 总和。3城市规划数据分类3.1 一 般 规 定3.1.1城市规划数据应采用面分类法和线分类法结合方式进行分类。3.1.2城市规划数据应按面分类法分为城乡用地数据、城市建 设用地数据、城市规划图件及专题数据3大类。每大类数据宜按 线分类法分为一级、二级、三级和四级4个层级。3.1.3在对本标准未列出的城市规划数据分类时应按本标准第1.0.3条 和第3.1.2条的规定，将其分人相应层级中。3.2城市规划数据分类3.2.1城乡用地数据的一级、二级、三级分类应按本标准附录 A表A.1的规定执行；其中建设用地四级分类宜按本标准附录 A表A.1的规定执行。3.2.2城市建设用地数据的一级、二级、三级分类应按本标准 附 录A表A.2的规定执行；四级分类宜按本标准附录A表A.2 的规定执行。3.2.3城市规划图件及专题数据大类宜分为城市规划图件和城 市规划专题数据2个一级类，其中城市规划图件一级数据包括的 二级、三级和四级数据宜按本标准附录A表A.3的规定执行；城市规划专题数据一级数据包括的二级、三级和四级数据宜按本 标准附录A表A.4的规定执行。4城市规划数据代码4.1 般 规 定4.1.1城市规划数据应采用字母与数字混排7位代码表示，其 中：首位和第二位为字母，分别表示城市规划数据的大类代码、一级代码；第三位为数字，表示城市规划数据的二级代码；第 四、五位为数字，表示城市规划数据的三级代码；第六、七位为 数字，表示城市规划数据的四级代码。4.1.2城市规划图件及专题数据代码应符合下列规定：1城市规划图件及专题数据大类代码应为T000000；2城市规划图件一级数据代码应为TMOOOOO;3城市规划专题一级数据代码应为TFOOOOO。4.1.3在对本标准未列出的城市规划数据编码时应按本标准第 1.0.3条、第4.1.1条和第4.1.2条的规定执行。4.2城市规划数据代码4.2.1城乡用地数据代码应符合本标准附录A表A.1的规定。4.2.2城市建设用地数据代码应符合本标准附录A表A.2的规定。4.2.3城市规划图件及专题数据代码宜符合下列规定：1城市规划图件数据代码宜符合本标准附录A表A.3的 规定；2城市规划专题数据代码宜符合本标准附录A表A.4的规定。5城市规划数据图示符号5.1 一 般 规 定5.1.1城市规划数据的图示符号应为城市规划成果管理中技术 性图纸统一使用的制图标准。5.1.2城市规划数据图示符号应与城市规划数据分类名称对应。5.1.3城市规划数据图示符号颜色宜采用红绿蓝（R，G，B)模式表达。5.2城市规划数据图示符号编制方法5.2.1城乡用地数据和城市建设用地数据的一级、二级面状用 地（图5.2.1-1)和 线 状 用 地（图5.2.1-2)宜以单色填充；城 市规划二级数据图示符号宜与一级数据图示符号为同一色系。图 5.2.1-1 一
