CJJ44-1991 城市道路路基工程施工及验收规范.pdf

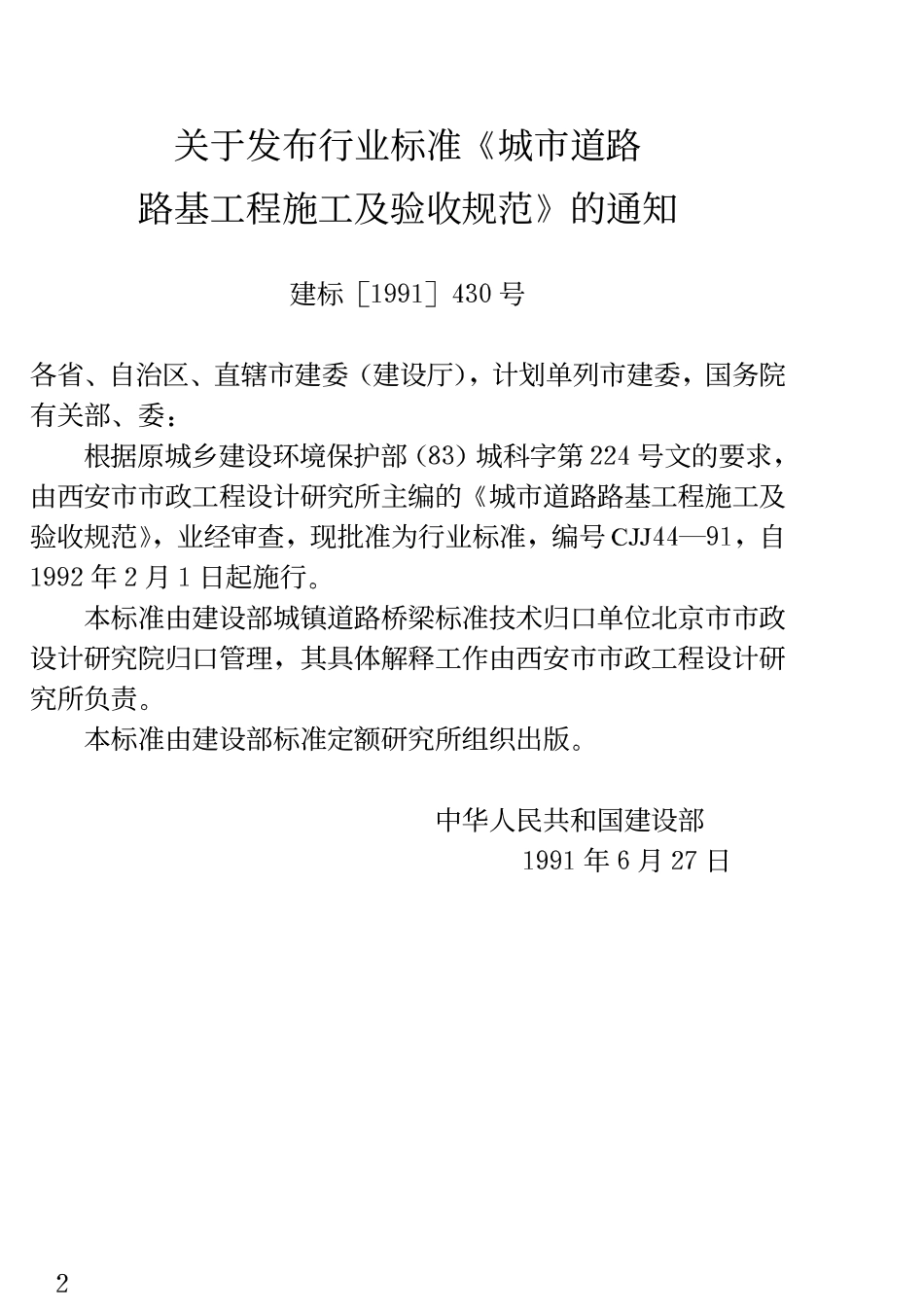

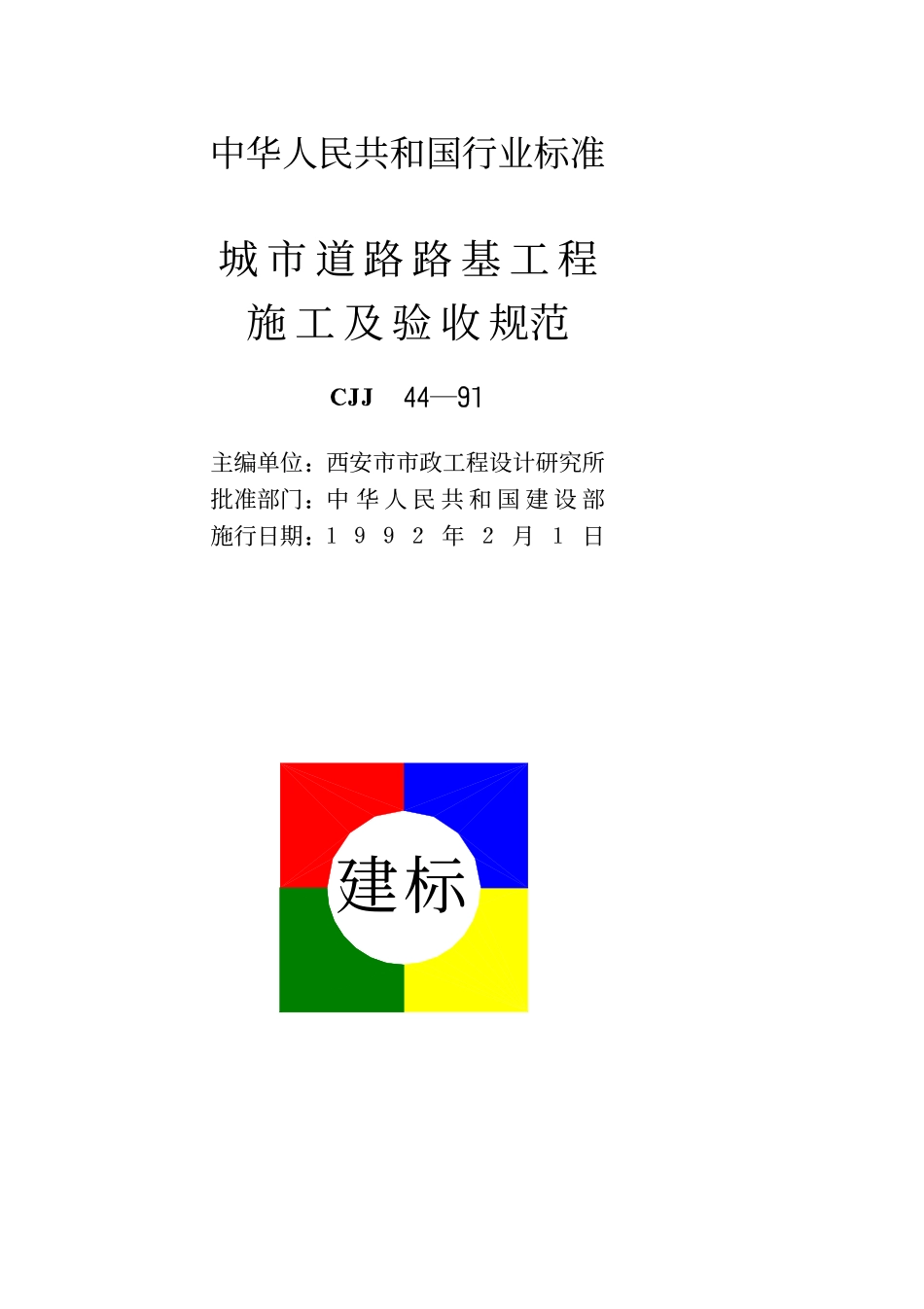

中华人民共和国行业标中华人民共和国行业标准城 市 道 路 路 基 工 程施 工 及 验 收 规 范北京建标中华人民共和国行业标准城市道路路基工程施工及验收规范主编单位西安市市政工程设计研究所批准部门中 华 人 民 共 和 国 建 设 部施行日期年月日关于发布行业标准城市道路路基工程施工及验收规范的通知建标号各省自治区直辖市建委建设厅计划单列市建委国务院有关部委根据原城乡建设环境保护部城科字第号文的要求由西安市市政工程设计研究所主编的城市道路路基工程施工及验收规范业经审查现批准为行业标准编号自年月日起施行本标准由建设部城镇道路桥梁标准技术归口单位北京市市政设计研究院归口管理其具体解释工作由西安市市政工程设计研究所负责本标准由建设部标准定额研究所组织出版中华人民共和国建设部年月日目次第一章总则第二章施工准备与施工测量第一节施工准备第二节施工测量第三章路基施工排水第一节一般规定第二节排除地面水第三节排除地下水第四章路基的防护与加固第一节一般规定第二节坡面防护第三节堤岸防护与加固第四节支挡工程第五章土质路基施工第一节一般规定第二节路基挖土第三节路基填土第四节土质路基压实第五节路基整修第六章石质路基施工第一节一般规定第二节石质路基开挖第三节石质路基填筑第四节石质路基爆破第七章特殊土路基施工第一节一般规定第二节杂填土第三节盐渍土第四节膨胀土第五节湿陷性黄土第八章湿软土基的处理与雨季冬期施工第一节湿软土基的处理第二节雨季施工第三节冬期施工第九章路基工程质量验收标准第一节一般规定第二节土质路基第三节石质路基第四节路床第五节边坡和边沟第六节附属结构物附录一土的统一分类法与原路基土分类法对应关系附录二路基土按施工开挖难易程度分类附录三土的含水量及烧失量测定附录四土的击实试验附录五路基土压实度试验附录六岩石按开挖难易程度分类附录七盐渍土的分类附录八盐渍土路基高出长期地下水位最小高度附录九本规范用词说明附加说明第一章总则第条为了统一全国城市道路路基工程施工技术标准保证道路路基工程的质量提高工程经济效益特制定本规范第条本规范适用于城市道路 含郊区道路 和广场停车场路基工程的施工及验收厂矿机场码头等专用道路可参照使用第条城市道路路基工程与铁路 公路 地铁 管线人防等工程共同或交叉施工时除按本规范规定执行外尚应参照有关的工程技术标准路基施工的安全措施应按有关规定执行第条路基施工在确保设计要求的前提下 可因地制宜合理利用当地材料和工业废料同时应防止有害物质的污染路基用地范围内的各种管线工程及附属结构物应按先地下后地上先深后浅的原则避免道路反复开挖必须重视管线沟槽回填土的质量使其达到与路基相同的设计强度第二章施工准备与施工测量第一节施 工 准 备第条施工人员必须认真熟悉设计文件和图纸 对设计中不明了的问题与修改意见可在设计交底时提请设计部门解决第条施工人员必须查勘施工现场确定施工部署进行恢复定线测量工作第条施工有关人员应听取设计人员的设计交底第条施工单位进行施工准备工作时应符合下列规定一复核地下隐蔽设施的位置和标高并在图纸上注明以备施工交底二对外露的检查井消防栓人防通气孔等应在图纸上标明以备核对避免埋没或堵塞三文物古迹测量标志必须加以保护园林绿地和公用设施等应避免污染损坏四应加强交通管理如需封闭交通时宜缩短断行时间早日恢复交通五注意施工时的环境保护第条施工前应逐级进行技术交底 主要工序和关键部位的施工技术要求地下隐蔽工程的位置与标高均应交底至直接操作人员各种施工交底均应记录备查第二节施 工 测 量第条施工负责人应会同设计或勘测部门现场交接中线控制桩和设计水准点并设置护桩临设水准点应与设计水准点复测闭合 允许闭合差 快速路主次干路为支路为为水准线长度公里数第条恢复道路中心桩桩距在直线地段宜为曲线地段为平 竖曲线起止点和地形变化点必须加桩量距允许误差小于为为大于为在不受施工影响的位置引测辅助基线设平面控制桩以备施工过程中及时补桩定出路边线及上下边坡线桩核对占地和拆迁是否满足施工需要施工范围内尚存的障碍应作明显标志第条临时设置的水准点距离应以测高不加转点为原则平原不得大于山区或丘陵宜为临时设置的水准点必须坚固稳定对跨年度工程或怀疑被移动的水准点应复测校核后方可使用在中心桩两侧不受施工影响的位置设桩定出路中心或路肩边缘标高第条工地测量人员应按中心桩位置复测原横断面加桩处应补测横断面并计算土石方量第条工地测量人员应复核原有桥涵和地下管线的位置和标高以及其他要求的有关测量第条施工过程中工地测量人员对平面和水准测量应准确及时 并应及时向施工人员提供测量数据并进行现场交桩测量标志应坚固稳定施工人员对测量标志应认真保护第条路基工程基本完工后 工地测量人员必须进行全线的竣工测量竣工测量包括中心线的位置标高横断面图式附属结构和地下管线的实际位置和标高测量成果应在竣工图中标明第三章路基施工排水第一节一 般 规 定第条路基施工排水应符合下列规定一有效地排除施工期间由于降水或附近地带流入路基的地面水及施工用水二疏导堵截隔离对路基有害的地下水第条路基施工排水必须合理安排排水路线 充分利用沿线已建和新建的永久性排水设施所有施工临时排水管排水沟和盲沟的水流均应引至管道或沟渠中郊区道路应结合当地地形采取排截堵等措施把水排至河沟或低洼地带所有施工排水出路应与有关部门协商解决第二节排除地面水第条路基分层挖 填时应根据土的透水性能将表面筑成的横坡度并注意纵向排水经常平整现场清理散落的土以利地面排水第条应先修筑路基范围内的排水结构物 无条件时可与路基同步施工利用其进行排水并使其随施工进程逐步成型第条路基施工中 地面水排除困难而又无永久性管渠可利用时应设置临时排水设施临时排水设施可采取移动式或固定式管道边沟截水沟排水沟跌水急流槽等当排水流量较大时 应进行水力计算 选择合适的泄水断面和纵坡 边沟截水沟和排水沟的开挖应由下游挖向上游要求沟底平顺边坡修理整齐 夯拍坚实第条挡土墙基坑 道路凹点 借土区及运输通道等当无法采用自流式排水时应将水引至集水井中用水泵抽排第条敷设各种地下管线时 严禁将管坑积水抽排至路基范围内第条施工期长或跨越雨季的路基工程 如排水设施位于透水性土层上或有裂缝的岩层上以及流速较大水量集中的地段均应采取防止渗漏冲刷的加固措施第三节排除地下水第条路基施工中若地下水严重影响路基稳定时应立即要求设计部门提供地下排水设计如地下水影响较小施工单位可根据情况采取适当措施进行处理第条盲沟沟槽不宜采用大放坡 宜挖直立沟加支撑支承支撑形式可根据土质地下水情况槽深开挖方法及地面荷载等因素而定一水平式支撑即横式支撑适用于土质较好地下水量较小的沟槽二 垂直式支撑即竖板支撑适用于挖沟较深 土质较差地下水量较多的沟槽三板桩式支撑适用于地下水位很高且有流沙的深沟槽拆除支撑可从底部开始边安装盲沟边拆除支撑也可待安装回填后拔除沟壁所留空隙应用砂砾填充捣实第条盲沟沟槽排水可分为 明沟集水井排水和深水泵排水 盲沟沟槽开挖应由下游向上游施工 并应随挖随支撑 随抽水盲沟基础应平整并应分段开挖分段安装回填第条新建道路处于地下水位高的路段 水面距土基碾压面小于时 施工前可沿路基两侧先开挖边沟 以降低地下水位边沟的开挖应深入到含水层下第四章路基的防护与加固第一节一 般 规 定第条路基的防护与加固工程可分为边坡坡面防护沿河滨海路堤防护与加固路基支挡工程三类第条路基防护是以原边坡坡面和有关防护结构体的稳定为前提施工前必须检查验收严禁对失稳的土体进行防护路基加固或支挡工程除要求自身坚固稳定外施工前必须查明和核实前期工程的条件和质量第条路基防护与加固工程施工应符合下列规定一严格执行砌筑砌体的有关规定和质量标准材料必须符合设计规定的强度规格和其他品质要求二回填土宜选用砂性土严格控制含水量分层填筑充分压夯实三泄水孔伸缩缝的位置要准确孔正缝直尺寸符合设计要求第二节坡 面 防 护第条坡面防护应根据路基土质选用 可分为植物防护和坡面处治两类亦可混合使用第条植物防护属简易防护措施 对于植物易生长的边坡可采用种草铺草皮及灌木丛防护第条种草防护适用于边坡低 坡面冲刷较轻微有利于草类生长的土质边坡经常浸水或长期浸水的路堤边坡不宜采用第条铺草皮可用于边坡较陡 冲刷较严重 坡面仅有季节性浸水的土质边坡铺砌方法有平铺平铺叠置方格式等草皮应由下向上错缝铺砌并用竹木尖桩固定第条采用植树防护边坡时 应按防护目的与采用树种确定树的平面布置形式树成活前应防止流速大于的流水浸害必要时可增设防护障加以保护第条坡面处治可用于陡边坡和风化严重的岩石边坡处治方法有抹面喷浆勾缝灌浆石砌边坡或护面墙等坡面处治要求原边坡稳定无地下水外露处治前应清理危石剥去风化表层嵌补坑槽清洗污物杂质第条抹面可用水泥砂浆 水泥石灰砂浆或石灰煤渣混合砂浆等材料要求均匀紧贴坡面抹灰面积大时应预留伸缩缝第条喷浆可用于易风化而较完整的石质 其厚度为岩石节理裂隙窄而浅的石质边坡可以勾缝节理裂隙宽而深的予以灌浆材料可用水泥砂浆或水泥石灰砂浆宽深较大缝隙可用细粒混凝土灌注第条护坡和护面墙可用片块石混凝土等材料铺砌局部铺砌时应使砌筑体深入软岩层或凹陷处砌体表面应与坡面平顺相接砌筑砌体选料与施工要求按本章第四节规定执行第三节堤岸防护与加固第条沿河 滨海路堤的防护与加固 可采用抛石 干砌或浆砌片块石石笼和设置导流结构物等方法第条抛石可用于防护路基或河岸水下部分的边坡和坡脚抛石大致成梯形石垛石料尺寸宜为总厚度约为石块尺寸的倍且不得小于倍抛石宜在低水位时进行第条干砌片块石护坡可用于水流方向较平顺的河岸或一般路堤边坡护坡可分单层或双层铺砌厚度不宜小于边坡不宜陡于选用的石料应符合质量标准 砌筑应垫层平整嵌挤紧密大面平顺上下错缝第条浆砌片块石护坡可用于主流冲刷的路堤边坡砌石厚度宜为石料应符合质量标准砌筑应垫层平整砂浆饱满无干靠空洞和蚯蚓缝等现象第条当水流湍急且当地缺乏较大石料时 可制作框笼内部填石滚入水中加固堤岸石笼的制作方法和规格各地可根据条件确定第四节支 挡 工 程第条路基的支挡工程 主要指各类挡土墙 施工前应做好场地临时排水土质基坑应保持干燥墙后填料应适时分层回填压实浆砌或混凝土墙体待水泥混凝土强度达设计强度的以上时方可回填填料宜优先选用砂砾或砂性土严禁用有机质土 杂填土 冻土或过湿土 并应土质均匀 含水量适中墙趾部分的基坑应及时回填压实并做成向外倾斜横坡填土过程 中应 防 止 水 的 浸 害回 填 结 束 后顶 部 应 及 时 封闭第条砌石工程的材料质量应符合下列规定一砌体用的水泥石灰砂石及水等要求质地均匀水泥不失效砂石洁净石灰充分消解水中不得含有对水泥石灰有害的物质二 石料强度不得低于设计要求 不应小于无裂缝不易风化河卵石无脱层蜂窝表面无青苔泥土厚度与大小相称三片石最小边长及中间厚度不小于宽度不超过厚度的二倍块石形状大致正方厚度不宜小于长宽均不小于厚度 顶面与底面应平整 用于镶面时 应打去锋棱凸角 表面凹陷部分不得超过四砂浆强度不低于设计标号拌和均匀色泽一致稠度适当和易性适中第条混凝土挡土墙 包括各种轻型结构和加筋土挡土墙以及护墙护肩护脚等支挡工程应按设计要求及有关的规定施工第五章土质路基施工第一节一 般 规 定第条土质路基施工中应做好排水 基底处理 边坡防护和土的压实工作第条机动车车行道土质路基的压实度应达到压实标准规定的压实度以确保路基的强度和稳定性人行道非机动车车行道可执行支路的压实度标准第条挖方不填不挖填方高度小于的原地面如一层压实达不到规定的压实度要求必须分层压实挖方不填不挖路基其压实宽度每侧应宽出路床第条土质路基原地面以下的墓穴 井洞 树根必须清理并分层回填压实第条路基土按颗粒组成和物理性质分类见附录一第条路基土按施工开挖难易程度分类见附录二第二节路 基 挖 土第条路基挖土必须按设计断面自上而下开挖 不得乱挖超挖严禁掏洞取土第条弃土应及时清运不得乱堆乱放第条冰冻地区处理局部翻浆时 不得乱填石块或碎砖等骨料应将翻浆的土挖出使用与原来土质相同含水量适中的土或砂砂砾石灰土回填第条地下水位较高或土质湿软地段的路基的压实度达不到规定时 可采用晾晒 换土 石灰处理 设置砂垫层 砂桩等措施第条开挖至路基顶面时应注意预留
