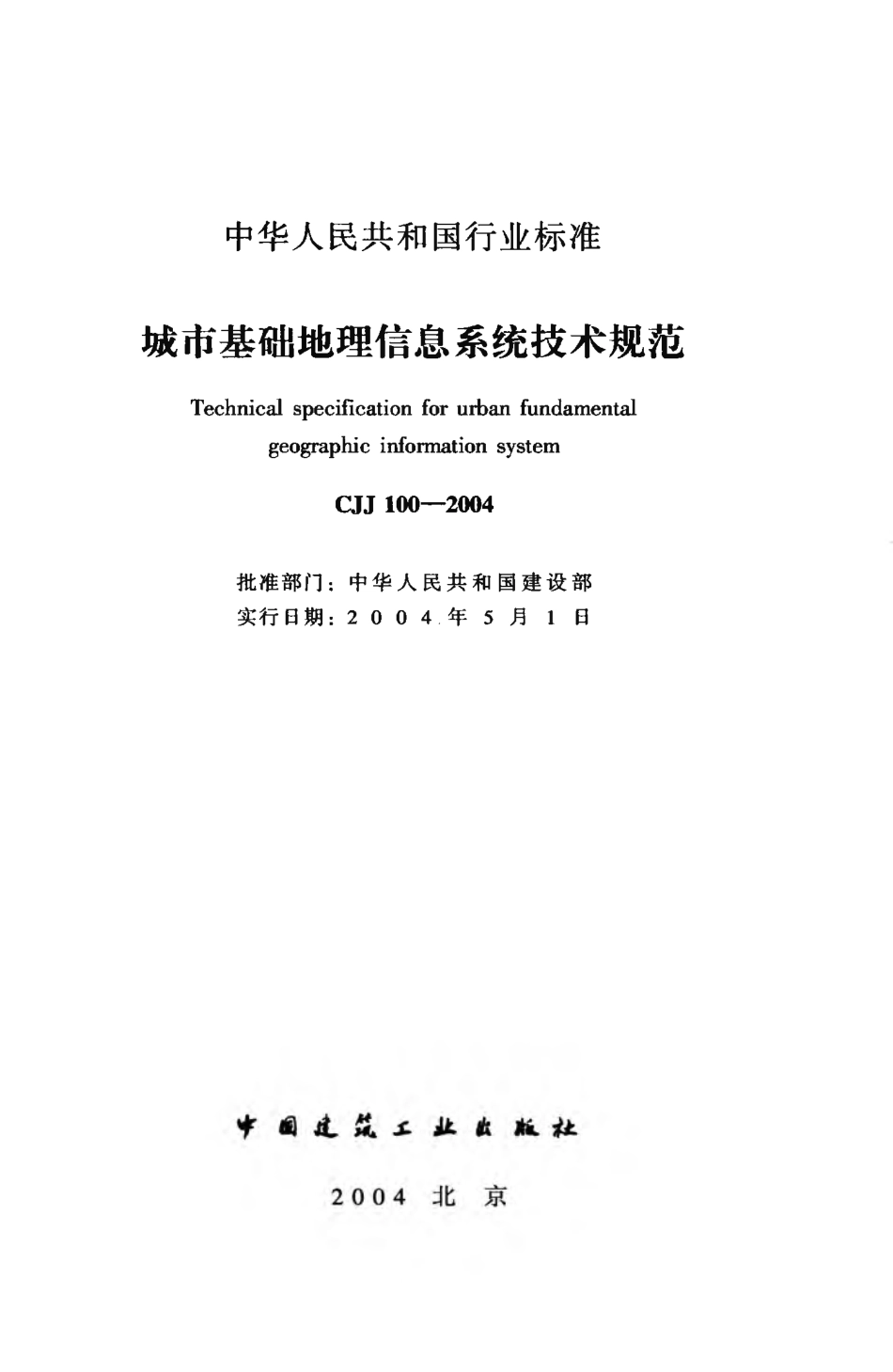

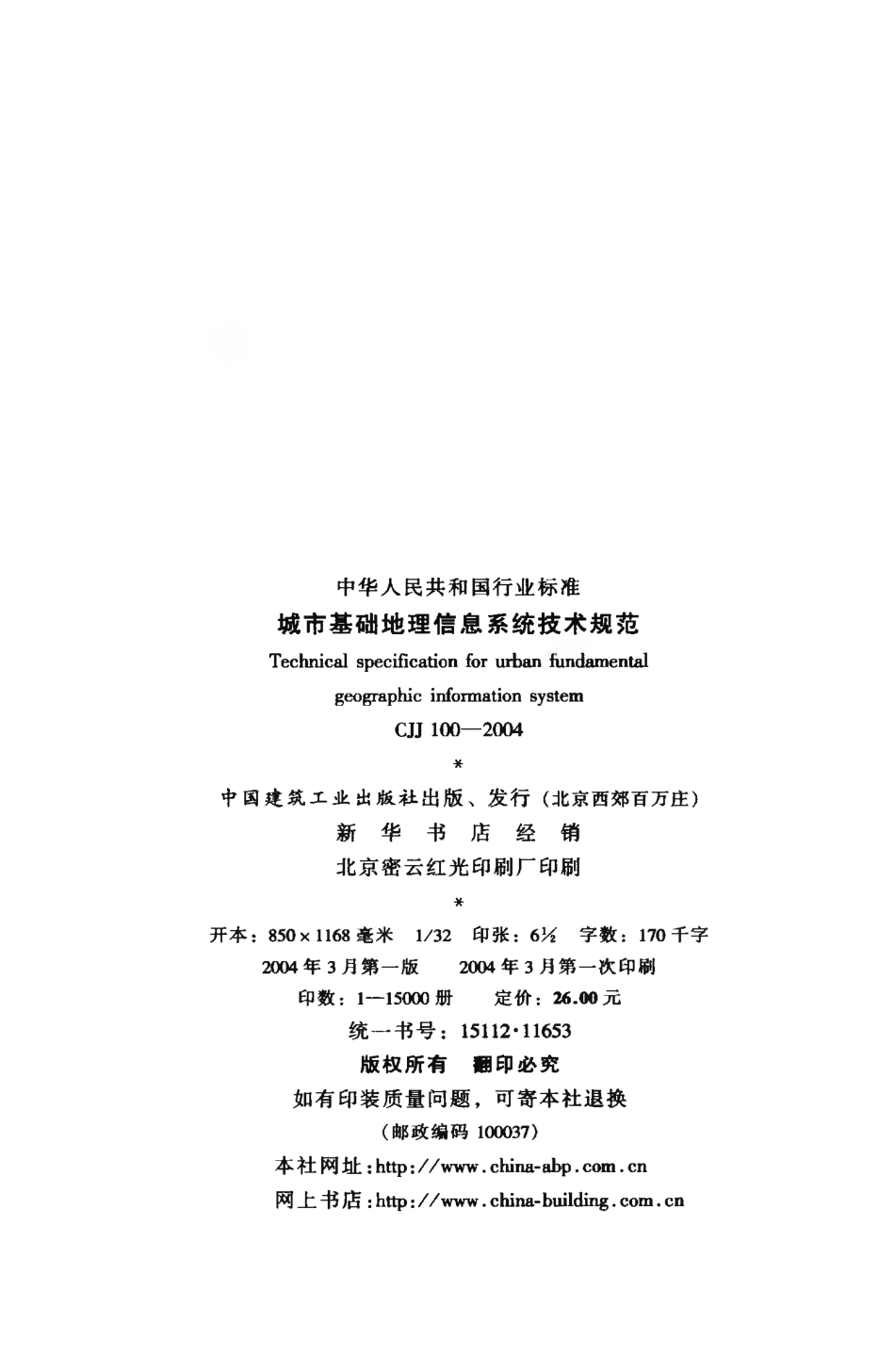

中华人民共和国行业标准城市基础地理信息 系统技术规范Tec hn ic al spec ific ation for u rb an fu n dam en tal g eog raphic in form ation systemC J J 1002004 J 29820042 0 0 4北 京中华人民共和国行业标准城市基础地理信息系统技术规范T e c h ni c a l s pe c i f i c a ti on f or ur b a n f und a m e nta l g e og r a ph i c i nf or m a ti on s y s te mCJJ 1002004批准部门：中华人民共和国建设部 实行日期：2 0 0 4.年5月1日中华人民共和国行业标准 城市基础地理信息系统技术规范Tec hn ic al spec ific ation for u ib an fu n damen tal g eog raphic in form ation system CJJ 1002004*中国建筑工业出版社出版、发 行（北京西郊百万庄）新华书店经销 北京密云红光印刷厂印刷*开本：8 5 0 x 1 1 6 8毫米 1/3 2印张：6H字数：1 7 0千字 2 0 0 4年3月第一版 2 0 0 4年3月第一次印刷 印数：1 一1 5 0 0 0册 定价：26.00元 统 一 书 号：15112-11653 版 权 所 有 翻 印 必 究 如 有 印 装 质 量 问 题，可寄本社退换(邮政编码1 0 0 0 3 7)本 社 网 址：http:/www.c hin a-ab p.c om.c n 网 上 书 店：h ttp：/www.c hin a-b u ildin g.c om.c n中华人民共和国建设部 公 告第207号建设部关于发布行业标准 城市基础地理信息系统技术规范的公告现 批 准 城市基础地理信息系统技术规范为行业标准，编 号 为 C J J 1002004,自 2004年 5 月 1 日起实施。其中，第 5.1.1、8.1.3条为强制性条文，必须严格执行。本规范由建设部标准定额研究所组织中国建筑工业出版社出 版发行。中华人民共和国建设部2004年 1 月 2 9 日前 s根据建设部建标（2002)84号文件的要求，规范编制组在广 泛调査研究，认真总结实践经验，参考有关国际标准和国外先进 标准，并在广泛征求意见的基础上，制定了本规范。规范的主要技术内容是：1.总则；2.术语和代号；3.城市 基础地理数据集内容及质量要求；4.城市基础地质数据集内容 及质量要求；5.城市空间基础数据管理基本要求；6.数据组织 与数据库设计；7.城市基础地理信息系统技术要求；8.城市基 础地理信息系统运行、管理与维护；9.城市基础地理信息系统 数据分发与技术服务。本规范由建设部负责管理和对强制性条文的解释，由北京市 测绘设计研究院负责具体技术内容的解释。本规范主编单位：北京市测绘设计研究院（北京市海淀区羊 坊店路15号，邮政编码100038)重庆市勘测院上海城市发展信息研究中心本规范参编单位：建设部信息中心建设综合勘察设计研究院天津市测绘院北京市勘察设计研究院武汉大学测绘遥感信息国家重点实验室武汉市勘测设计研究院南京市测绘勘察研究院深圳市勘察研究院沈阳市勘察测绘研究院杭州市勘测设计研究院5成都市勘察测绘研究院 青岛市勘察测绘研究院 广州市城市规划勘测设计研究院 西安市勘察测绘院 宁波市测绘设计研究院 武汉市规划土地管理信息中心 哈尔滨市勘察测绘研究院 长沙市勘测设计研究院 本规范主要起草人：陈 倬 张 远 江 绵 康 蒋 景 曈 王 丹 李 荣 强 陈 雷 方 锋 龚 健 雅 李 宗 华 吴 强 华 李 兆 平 陈 燕 申 周 卫 蒋 鹏 戴 瑜 张 泽 烈 周 奎 戴 建 清 张 成 王 泉 郑 先 昌 张 冬 黎 韩 勇 连 玉 庆 胡 亚 明 李 向 左次測.1术语和代号.22.1 术 语.22.2 狀.3城市基础地理数据集内容及质量要求.53.1 般 规 定.53.2控 制 点 数 据.63.3数 字 线 划 图数 据（D L G).73.4数字 高程模型数 据(D E M).93.5数字正射影像图数据（D O M).1 13.6数 字 栅 格 图 数 据（D R G).1 33.7城 市 三 维 模 型 数 据.1 43.8综 合 管 线 数 据.1 63.9相关数据.1 73.1 0 城市基础地理数据的质量检査验收.2 0城市基础地质数据集内容及质量要求.214.1 一般规定.2 14.2地貌数据.2 24.3地层数据.2 34.4地 质 构 造 数 据.2 44.5水 文 地 质 数 据.2 54.6地 震 地 质 数 据.2 64.7环 境 地 质 数 据.2 74.8地 质 资 源 数 据.2 84.9城市基础地质数据集的质量要求.2 874.1 0城市基础地质数据的质量检查验收.3 05城市空间基础数据管理基本要求.3 15.1空间参考系、存 储 单 元 及 命 名 规 则.315.2要素分类编码与符号化.3 15.3元数据.3 35.4城市空间基础数据交换格式.3 55.5城市空间基础数据的更新原则.3 66数据组织与数据库设计.3 76.1 般 规 定.3 76.2数 据 库 组 织.3 76.3数 据 库 设 计.397城市基础地理信息系统技术要求.4 37.1系 统 体 系 结 构.4 37.2系统功能.4 37.3系 统 软 硬 件 与 网 络.4 68城市基础地理信息系统运行、管理与维护.4 88.1 般 规 定.4 88.2安 全 保 密 管 理.4 88.3权限管理.5 08.4数据备份.518.5系统维护.5 29城市基础地理信息系统数据分发与技术服务.5 39.1 一般规定.5 39.2数 据 分 发 与 技 术 服 务.5 39.3特定用户信息技术服务.5 59.4服务监管.5 5附录A 1:5 0 0 1:1 0 0 0 1:2 0 0 0地形要素分类与代码.5 6附录B 城市基础地理数据分类属性结构.99附录C 城市基础地质数据图层划分表.101附录D城市基础地质要素分类代码.1 0 58附录E城市基础地质数据分类属性结构.126附录F城市空间基础数据元数据内容.136本规范用词说明.141条文说明.14391.0.1 为了统一城市基础地理信息系统的技术要求，及时、准 确地为城市规划、建设与管理和城市信息化提供各种空间基础数 据，推进城市空间基础信息资源共享，以适应城市建设与社会发 展的需要，制定本规范。1.0.2 本规范适用于城市基础地理信息系统中城市空间基础数 据的获取、加工、建库、更新和系统建设、管理、维护及数据分 发服务等工作。1.0.3 本规范所指城市空间基础数据主要由城市基础地理数据 和城市基础地质数据组成。1.0.4 城市基础地理信息系统所使用的计算机、网络、软件和 其俾设备，应满足系统建设的要求，并应保持良好的状态。1.0.5 建设城市基础地理信息系统的工作应积极采用先进技术 和方法，并应满足本规范的质量要求。1.0.6 建设城市基础地理信息系统除应符合本规范外，尚应符 合国家现行有关强制性标准的规定。2术 语 和 代 号2.1术 语2.1.1 城市基础地理信息系统 u rb an b asic g eog raphic in formation system本规范指在计算机软、硬件环境里，将城市空间基础数据，包括城市基础地理数据和城市基础地质数据，按照其空间位置，输人编辑、存储更新、查询检索、空间分析、显示输出和分发服 务的一种技术系统。2.1.2 城市空间基础数据 u rb an b asic spatial data直接或间接与地表和地下位置有关的城市自然与人文现象数 据，本规范主要指城市基础地理数据和城市基础地质数据。2.1.3 城市基础地理数据 u rb an b asic g eog raphic data城市地表和地下的自然地理形态和社会经济概况基础数据。本规范主要包括控制点数据、地形要素数据、城市三维模型数 据、综合管线数据、相关数据等构成的城市自然地理要素和地表 及地下人工设施等城市空间基础信息数据。2.1.4 城市基础地质数据 u rb an b asic g eolog ic al data与城市规划、建设和管理相关的基于空间定位的各类地质要 素数据的总称，本规范主要包括地貌数据、地层数据、地质构造 数据、水文地质数据、地震地质数据、环境地质数据、地质资源 数据等地质要素数据。2.1.5 城市三维模型 3D u rb an model对城市景观的三维表达，它反映景观对象的主要特征，并包 含从各个方向观察景观对象的必要信息。城市三维模型数据主要 由三维建（构）筑模型数据、数字正射影像图数据和数字高程模 型数据等组合而成。22.1.6 三 维 建（构）筑模型 3D b u ildin g model三 维 建（构）筑模型的主体，由几何数据、纹 理（材质）数 据和属性数据组成。2.1.7 存储单元 storag e u n it以区域、图幅、专题、要素等数据存储的基本单元。2.1.8 兀数据 m etadata说明数据的内容、质量、状况和其他有关特征描述的信息。2.1.9 分类代码 c lassific ation c ode按照城市空间基础数据的内容、性质及使用要求，将具有共 同属性或特征的数据归并到一起，并用字符码、数字码或字符数 字混合码形成的惟一标识。2.1.10 符号化 symb olization用点、线、面符号以及由点、线、面构成的复合符号图示表 达城市空间基础数据。2.1.11 现势数据库 c u rren t datab ase 存放最新的城市空间基础数据的数据库。2.1.12 历史数据库 historic al datab ase存放已被更新、不同时期的城市空间基础数据的数据库。2.1.13 分发服务 distrib u tion serv ic e采用信息载体或计算机网络技术向社会或个人提供城市空间 基 础 数 据（信息）所进行的工作。2.2代 号DLG 数字线划图 dig ital lin e g raphsDEM 数字高程模型 dig ital elev ation m odelDOM 数字正射影像图 dig ital orthophoto m apDRG 数字珊格地图 dig ital raster g raphic sGIS 地理信息系统 g eog raphic in formation systemWeb GIS 万维网地理信息系统 web g eog raphic in formationsystemOpen GIS 开放地理信息系统 open g eog raphic in formation systemGML 地理置标语言 g eog raphic m arku p lan g u ag eAS CII 美国信息交换标准码 americ an stan dard c ode forin formation in terc han g e43城市基础地理数据集 内容及质量要求3.1 般 规 定3.1.1 城市基础地理数据集应是描述城市自然地理要素和人工 结构物、设施空间及属性特征的数据集，可包括控制点数据、地 形要素数据、城市三维模型数据、综合管线数据及相关数据等子 集，其中地形要素数据可以数字线划图、数字高程模型、数字正 射影像或数字栅格图等形式来表达。各城市可根据需要对基础地 理数据集的子集进行增减。城市基础地理数据集的名称及代号应 符合表3.1.1的要求。表3.1.1城市基础地理数据集的名称及代号序 号数据集名称数据集代号1控制点数据2地形要素数据数字线划图数据D L G3数字高程模型数据D E M4数字正射影像数据D O M5数字栅格图数据D R G6城市三维模型数据7
