CJJ63-2008 聚乙烯燃气管道工程技术规程.pdf

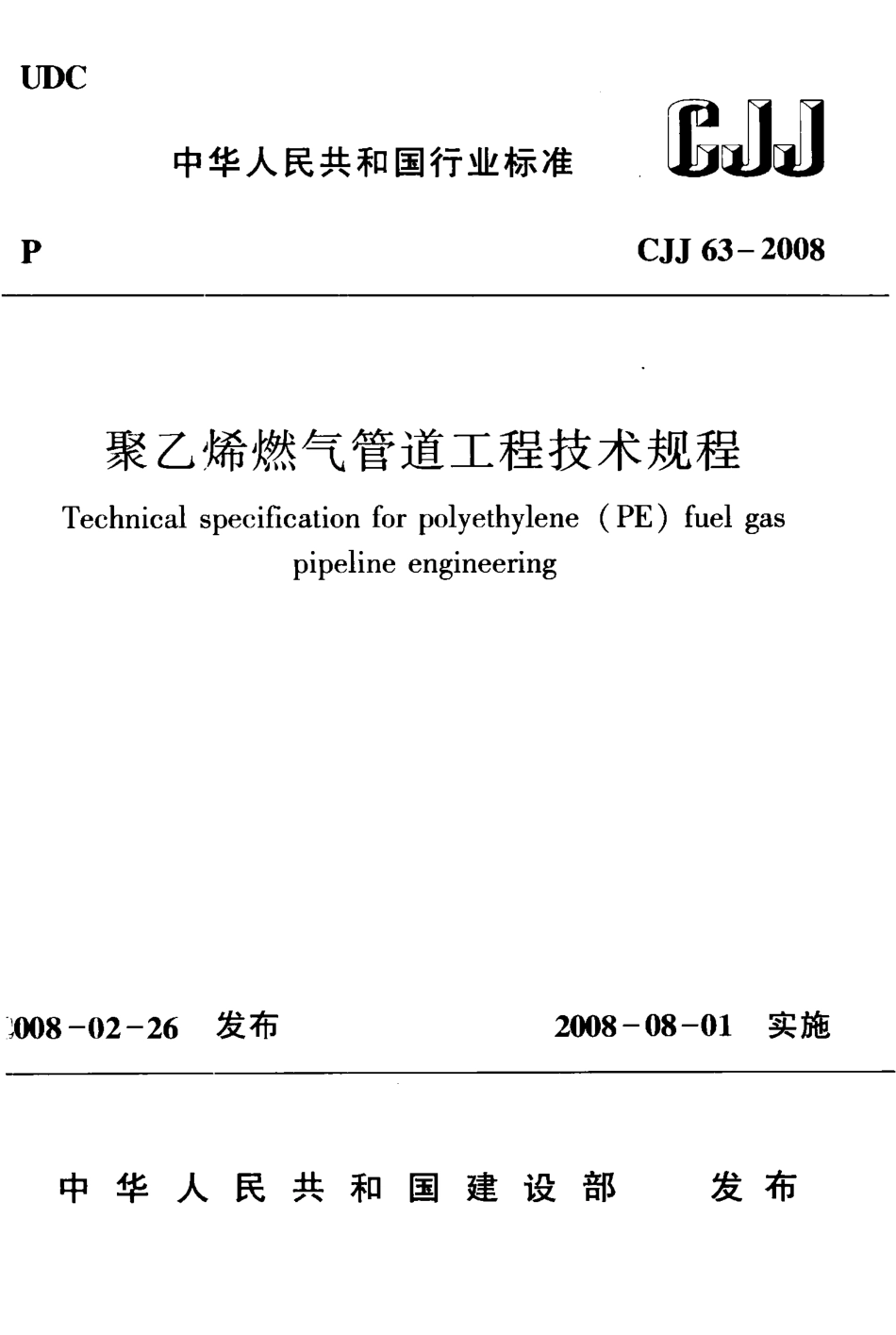

UDC中华人民共和国行业标准p CJJ 63-2008聚乙烯燃气管道工程技术规程Technical specif ication f or polyethylene(PE)f uel gas pipeline engineering观8-02-26 发布 2008-08-01 实施中 华 人 民 共 和 国 建 设 部 发 布聚乙烯燃气管道工程技术规程T e c h n i c a l spe c i f i c a ti o n f o r po l y e th y l e n e (PE)f ue l g a s pi pe l i n e e n g i n e e ri n gC J J 63 -2 0 0 8 J 7 8 0 -2 0 0 8批准部门：中华人民共和国建设部 施 行 日 期：2 0 0 8年8月1日中华人民共和国行业标准中 国 建 筑 工 业 出 版 社2 0 0 8北 京中华人民共和国行业标准 聚乙烯燃气管道工程技术规程T e c h n i c a l spe c i f i c a ti o n f o r po l y e th y l e n e (PE)f ue l g a s pi pe l i n e e n g i n e e ri n g CJ J 6 3 -2 0 0 8氺中国建筑工业出版社出版、发行（北京西郊百 万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京市同文印刷有限责任公司印刷氺开本：8 50 x 1 1 68毫米1/32印张：2%字数：8 0千字 2 0 0 8年5月 第 一 版 2 0 1 3年5月 第 七 次 印 刷 定价：1 5.0 0元 统一书号：1 51 1 2 1 47 2 2 版 权 所 有 翻 印 必 究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址：H ttp：/w w w.c a b p.c o m.c n 网上书店：h ttp:/www.c h i n a-b ui l d i n g,c o m.c n中华人民共和国建设部 公 告第809号建设部关于发布行业标准 聚乙烯燃气管道工程技术规程的公告现 批 准 聚乙烯燃气管道工程技术规程为行业标准，编号 为C J J 6 3-2 0 0 8，自2 0 0 8年8月1日起实施。其中，第1.0.3、5.1.2、7.1.7条 为 强 制 性 条 文，必 须 严 格 执 行。原行业标准 聚乙烯燃气管道工程技术规程C J J 6 3-9 5同时废止。本规程由建设部标准定额研究所组织中国建筑工业出版社出 版发行。中华人民共和国建设部2 0 0 8年2月26日前 言根据建设部建标2 0 0 3 1 0 4号文的要求，标准编制组在深 人调查研究，认真总结国内外科研成果和大量实践经验，并在广 泛征求意见的基础上，全面修订了原规程。本规程的主要技术内容是：1.总则；2.术语、代号；3.材 料；4.管道设计；5.管道连接；6.管道敷设；7.试验与验收。本规程修订的主要技术内容是：1.增加了 PE1 0 0聚乙烯管道和钢骨架聚乙烯复合管道；2.扩 大 了 聚 乙 烯 管 道 公 称 直 径 范 围（由2 50 mm扩大到 63 0 mm)；3 提 高 了 管 道 最 大 允 许 工 作 压 力（由0.4 MPa提高到0.7 MPa)；4.修订了工作温度对工作压力影响系数，允许燃气流速，塑料管道与热力管道水平净距、垂直净距；5.增加了热熔连接、电熔连接接头质量检验和法兰连接 形式。本规程由建设部负责管理和对强制性条文的解释，由主编单 位负责具体技术内容的解释。本规程主编单位：建设部科技发展促进中心（地址：北京市 海淀区三里河路9号；邮政编码：1 0 0 8 3 5)本 规 程 参 加 单 位：北京市煤气热力工程设计院有限公司 北京市燃气集团有限责任公司 香港中华煤气有限公司 亚大塑料制品有限公司 沧州明珠塑料股份有限公司 四川森普管材股份有限公司4临海市伟星新型建材有限公司 浙江枫叶集团有限公司 河北宝硕管材有限公司 华创天元实业发展有限责任公司 煌盛管业集团有限公司 江苏法尔胜新型管业有限公司 胜利油田孚瑞特石油装备有限责任公司高立新李永威丛万军何健文马 洲贾晓辉李养利王登勇傅志权高长全李 鹏邵泰清唐国强胡圣家王志伟杨 炯张文龙恽惠德梁立移目 次m.i术语、代 号.22.1 雜.22.2 代号.4浦.53.1 一 般 规 定.53.2 质 量 要 求.53.3运 输 和 贮 存.6管 道 设 计.84.1 一 般 规 定.84.2管 道 水 力 计 算.94.3管道布置.11管道连接.145.1 般规定.145.2热 熔 连 接.175.3电 熔 连 接.235.4法 兰 连 接.255.5钢塑转换接头连接.26管道敷设.276.1 一般规定.276.2管道埋地敷设.286.3插入管敷设.296.4管 道 穿 越.3 0试验与验收.3 27.1 一般规定.3 267.2管道吹扫.337.3强度试验.337.4严密性试验.347.5工程竣工验收.34本规程用词说明.35附：条 文 说 明.3 771.0.1为使埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复 合管道工程的设计、施工和验收，符合经济合理、安全施工的要 求，确保工程质量和安全供气，制定本规程。1.0.2本规程适用于工作温度在一2 040 C，公称直径不大于 6 3 0 mm,最大允许工作压力不大于0.7 MPa的埋地输送城镇燃 气用聚乙烯管道和钢骨架聚乙烯复合管道工程的设计、施工及 验收。1.0.3聚乙烯管道和钢骨架聚乙烯复合管道严禁用于室内地上 燃气管道和室外明设燃气管道。1.0.4由聚乙烯管道和钢骨架聚乙烯复合管道输送的城镇燃气 质 量 应 符 合 现 行 国 家 标 准 城镇燃气设计规范GB 50 0 2 8的 规定。1.0.5承担埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复 合管道工程的设计、施工、监理单位必须具有相应资质；施工人 员应经过专业技术培训后，方可上岗。1.0.6埋地输送城镇燃气用聚乙烯管道和钢骨架聚乙烯复合管 道工程的设计、施工和验收，除应执行本规程外，尚应符合国家 现行有关标准的规定。2术语、代号2.1术 语2.1.1 聚乙稀燃气管道 po l y e th y l e n e (PE)f ue l g a s pi pe l i n e 由燃气用聚乙烯管材、管件、阀门及附件组成的管道系统。聚乙烯管材是用聚乙烯混配料通过挤出成型工艺生产的管材；聚 乙烯管件是用聚乙烯混配料通过注塑成型等工艺生产的管件。2.1.2 钢 骨 架 聚 乙 稀 复 合 管 道 ste e l sk e l e to n po l y e th y l e n e (PE)c o mpo si te pi pe l i n e由钢骨架聚乙烯复合管和管件组成。钢骨架聚乙烯复合管包 括：钢 丝 网（焊接）骨架聚乙烯复合管、钢 丝 网（缠绕）骨架聚 乙烯复合管、孔网钢带聚乙烯复合管。钢 丝 网（焊接）骨架聚乙烯复合管是以聚乙烯混配料为主要 原料，经纬线以一定螺旋角焊接成管状的钢丝网为增强骨架，经 挤出复合成型工艺生产的管材。钢 丝 网（缠绕）骨架聚乙烯复合管是以聚乙烯混配料为主要 原料，斜向交叉螺旋式缠绕钢丝为增强层，经挤出复合成型工艺 生产的管材。孔网钢带聚乙烯复合管是以聚乙烯混配料为主要原料，焊接 成 管 状的 孔 网 钢 带为增强 骨架，经挤出复合成型工艺生产的 管材。2.1.3 公称直径 n o mi n a l d i a me te r为便于应用而规定的管道（管材或管件）的 标 定 直 径（名义 直径），公称直径接近管道真实内径或外径，一般采用整数，单 位 为mm。在本规程中，对于聚乙烯管材，公称直径是指公称外径；对 于内径系列的钢丝网（焊接）骨架聚乙烯复合管，公称直径是指公称内径；对于外径系列的钢丝网（焊接）骨架聚乙烯复合管、钢 丝 网（缠绕）骨架聚乙烯复合管和孔网钢带聚乙烯复合管，公 称直径是指公称外径。2.1.4最大允许工作压力 ma x i mum pe rmi t o pe ra ti n g pre ssure 管道系统中允许连续使用的最大压力。2.1.5 压力折减系数 o pe ra ti n g pre ssure d e ra ti n g c o e f f i c i e n ts f o r va ri o us o pe ra ti n g te mpe ra ture管道在20 C以上工作温度下连续使用时，其工作压力与在 2(T C时工作压力相比的系数。压力折减系数小于或等于1。2.1.6 聚 乙 稀 焊 制 管 件 po l y e th y l e n e (PE)f i tti n g f ro m b utt f usi o n从 聚乙烯管 材上 切割管段，采用角焊机热熔对接焊制的管件。2.1.7 热溶连接 f usi o n-j o i n ti n g用专用加热工具加热连接部位，使其熔融后，施压连接成一 体的连接方式。热熔连接方式有热熔承插连接、热熔对接连接、热熔鞍形连接等。2.1.8 电溶连接 e l e c tro f usi o n-j o i n ti n g采用内埋电阻丝的专用电熔管件，通过专用设备，控制内埋 于管件中电阻丝的电压、电流及通电时间，使其达到熔接目的的 连接方法。电熔连接方式有电熔承插连接、电熔鞍形连接。2.1.9 钢塑转换接头 tra n si ti o n f i tti n g f o r P E pl a sti c pi pe to ste e l pi pe由工厂预制的用于聚乙烯管道与钢管连接的专用管件。2.1.10 不 踪 线（带）l o c a ti n g wi re/ta pe通过专用设备能探测到管道位置的金属导线。2.1.11 警示带 wa rn i n g ta pe提示地下有城镇燃气管道的标识带。2.1.12 拖管法敷设 pul l-i n pi pe l i n e th ro ug h th e g ro un d 沿沟槽拖拉管道入位的敷设方法。2.1.1 3 喂管法敷设 pl a n t-i n pi pe l i n e th ro ug h th e g ro un d 在机械开槽同时将管道埋入沟槽的敷设方法。2.1.1 4 插 入 法 敷 设 po l y e th y l e n e (PE)pi pe i n se rti o n i n o l d pi pe在旧管道内插入PE管道，达到更新旧管目的的敷设方法。2.2代 号DN一公称直径；MRS一 最 小 要求 强 度（环向应力）；P E 8 0 一 指MRS为8.OMPa的聚乙烯材料；P E 1 0 0 一 指MRS为1 0.OMPa的聚乙烯材料；SDR一标准尺寸比，指公称直径与公称壁厚的比值。3.1 一 般 规 定3.1.1聚乙烯管道和钢骨架聚乙烯复合管道系统中管材、管件、阀门及管道附属设备应符合国家现行有关标准的规定。3.1.2用户验收管材、管件时，应按有关标准检查下列项目：1检验合格证；2检测报告；3使用的聚乙烯原料级别和牌号；4外观；5颜色；6长度；7不圆度；8外径及壁厚；9生产日期；1 0产品标志。当对物理力学性能存在异议时，应委托第三方进行检验。3.1.3管材从生产到使用期间，存放时间不宜超过1年，管件 不宜超过2年。当超过上述期限时，应重新抽样，进行性能检 验，合 格 后 方 可 使 用。管 材 检 验 项 目 应 包 括：静 液 压 强 度 (1 65h/8 0 C)、热稳定性和断裂伸长率；管件检验项目应包括：静 液 压 强 度（1 65h/8 0 C)、热熔对接连接的拉伸强度或电熔管 件的熔接强度。3.2质 量 要 求3.2.1埋地用燃气聚乙烯管材、管件和阀门等应符合下列规定：1聚 乙 烯管 材 应符 合现行国家标准 燃气用埋地聚乙
