CJT133-2012 IC卡冷水水表.pdf

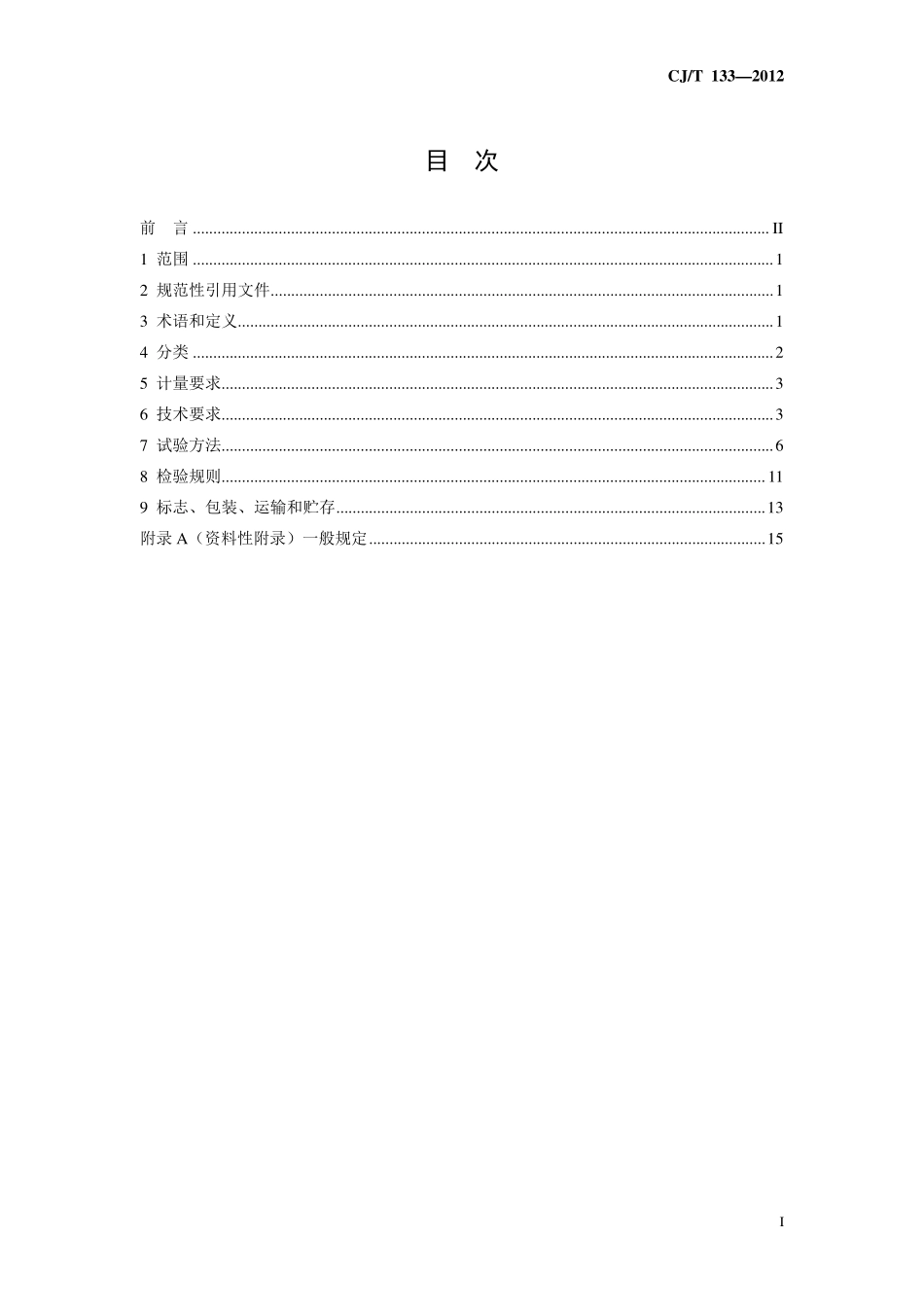

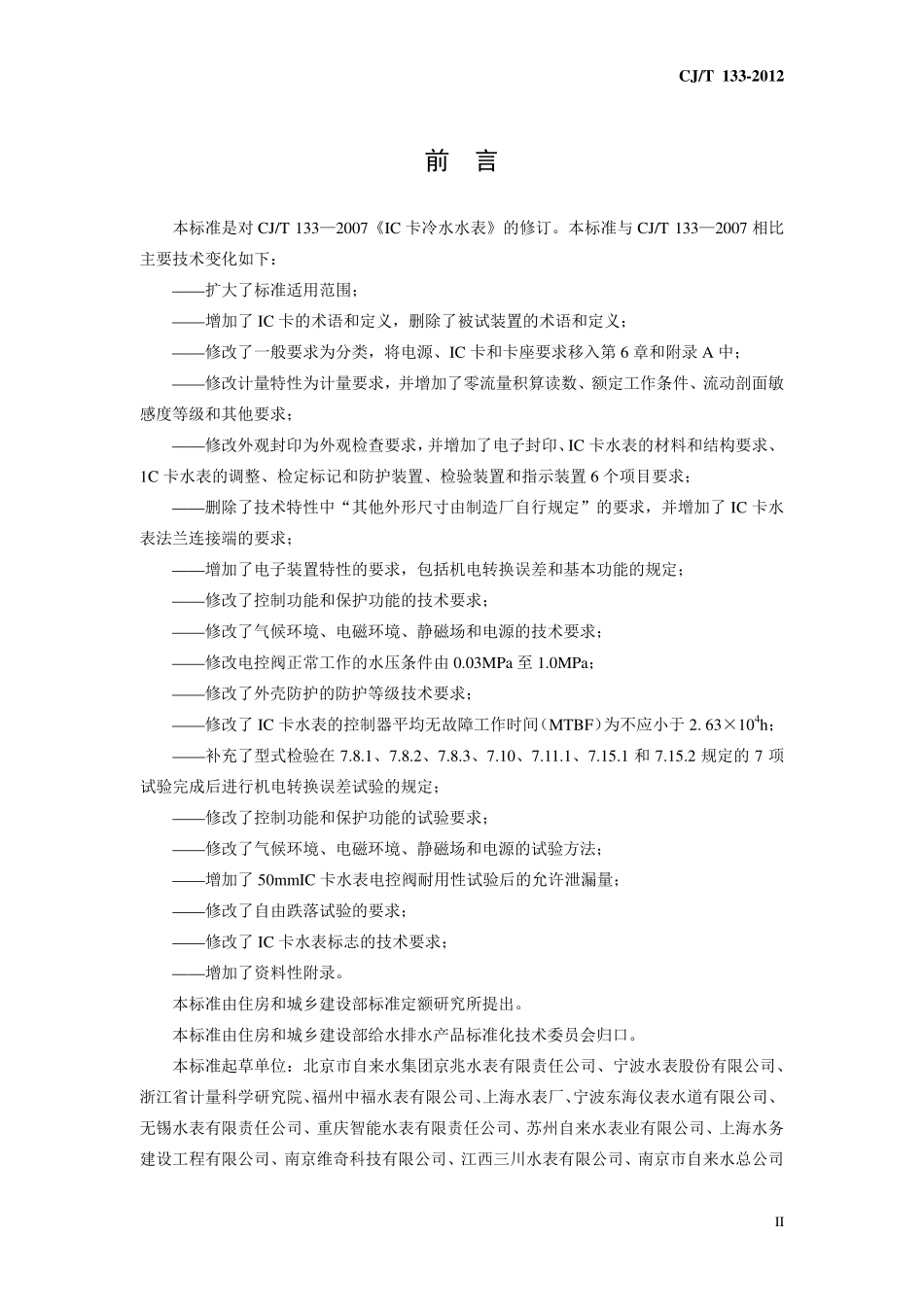

CJ/T 1332012 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 分类.2 5 计量要求.3 6 技术要求.3 7 试验方法.6 8 检验规则.11 9 标志、包装、运输和贮存.13 附录 A（资料性附录）一般规定.15 CJ/T 133-2012 II 前 言 本标准是对 CJ/T 1332007IC 卡冷水水表的修订。本标准与 CJ/T 1332007 相比主要技术变化如下：扩大了标准适用范围；增加了 IC 卡的术语和定义，删除了被试装置的术语和定义；修改了一般要求为分类，将电源、IC 卡和卡座要求移入第 6 章和附录 A 中；修改计量特性为计量要求，并增加了零流量积算读数、额定工作条件、流动剖面敏感度等级和其他要求；修改外观封印为外观检查要求，并增加了电子封印、IC 卡水表的材料和结构要求、1C 卡水表的调整、检定标记和防护装置、检验装置和指示装置 6 个项目要求；删除了技术特性中“其他外形尺寸由制造厂自行规定”的要求，并增加了 IC 卡水表法兰连接端的要求；增加了电子装置特性的要求，包括机电转换误差和基本功能的规定；修改了控制功能和保护功能的技术要求；修改了气候环境、电磁环境、静磁场和电源的技术要求；修改电控阀正常工作的水压条件由 0.03MPa 至 1.0MPa；修改了外壳防护的防护等级技术要求；修改了 IC 卡水表的控制器平均无故障工作时间（MTBF）为不应小于 2.63104h；补充了型式检验在 7.8.1、7.8.2、7.8.3、7.10、7.11.1、7.15.1 和 7.15.2 规定的 7 项试验完成后进行机电转换误差试验的规定；修改了控制功能和保护功能的试验要求；修改了气候环境、电磁环境、静磁场和电源的试验方法；增加了 50mmIC 卡水表电控阀耐用性试验后的允许泄漏量；修改了自由跌落试验的要求；修改了 IC 卡水表标志的技术要求；增加了资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准起草单位：北京市自来水集团京兆水表有限责任公司、宁波水表股份有限公司、浙江省计量科学研究院、福州中福水表有限公司、上海水表厂、宁波东海仪表水道有限公司、无锡水表有限责任公司、重庆智能水表有限责任公司、苏州自来水表业有限公司、上海水务建设工程有限公司、南京维奇科技有限公司、江西三川水表有限公司、南京市自来水总公司CJ/T 1332012 III 水表厂、深圳华旭科技开发有限公司、丹东思凯电子发展有限责任公司、宁波精诚仪表有限公司、杭州竞达电子有限公司、深圳市兴源鼎新科技有限公司。本标准主要起草人：何满汉、尹彬、赵建亮、俞志涛、钟健、张庆、魏庆华、戴学军、陆聪文、李任、姚宇、王宇、沈安邦、席科、邓传会、刘杰、宋财华、赵绍满、陶建华、李红卫。本标准于 2001 年首次发布，2007 年第 1 次修订，2012 年第 2 次修订。CJ/T 1332012 1 IC 卡冷水水表 1 范围 本标准规定了 IC 卡冷水水表的术语和定义、分类、计量要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于温度等级 T30、压力等级 MAP10、标称口径小于或等于 50mm 且常用流量 Q3不超过 16m3/h 的 IC 卡水表。TM 卡冷水水表可参照执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志 GB/T 778.12007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第 1 部分：规范（ISO 4064-1:2005,IDT）GB/T 778.32007 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第 3 部分：试验方法和试验设备（ISO 4064-3:2005,TDT）GB/T 2423.8 电工电子产品环境试验 第 2 部分：试验方法 试验 Ed：自由跌落（idt IEC 68-2-32:1990）GB 42082008 外壳防护等级（IP 代码）（IEC 60529:2001,IDT）GB 5080.71986 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案（idt IEC 605-7-1978）GB/T 13384 机电产品包装通用技术条件 CJ/T 166 建设事业集成电路（IC）卡应用技术 JB/T 9329 仪器仪表运输 运输贮存 基本环境条件及试验方法 SJ/T 11166 集成电路卡（IC 卡）插座总规范 3 术语和定义 本标准采用 GB/T 778.1-2007 和下列规定的术语和定义。3.1 IC 卡冷水水表（以下简称 IC 卡水表）IC card water meter 以带有发讯装置的冷水水表为流量计量基表，以 1C 卡为信息载体，加装控制器和电控CJ/T 133-2012 2 阀所组成的一种具有结算功能的水量计量仪表。3.2 基表 mother meter 用于计量水量的速度式水表和容积式水表。3.3 控制器 control unit IC 卡水表中用于显示和控制的装罝。3.4 机电转换误差 error of mechanical-electric conversion IC 卡水表控制器电子显示值与基表机械计数器显示值之间的误差。3.5 机电转换信号当量 ratio of mechanical electric conversion IC 卡水表一个周期的机电转换信号所代表的基本体积水量。3.6 IC 卡 integrated cricuit（s）card 内部封装一个或多个集成电路的卡。4 分类 4.1 按结构特点分类 a）整体式：构成 IC 卡水表的所有部件装在同一壳体内；b）分体式：构成 IC 卡水表的所有部件不装在同一壳体内。4.2 按气候和机械环境条件分等级 a）B 级：安装在户内的固定式 IC 卡水表；b）C 级：安装在户外的固定式 IC 卡水表。4.3 按适应电磁环境分等级 a）El 级：住宅、商业和轻工业；b）E2 级：工业。4.4 按指示装置、工作特征分类 a）带电子装置的机械式：仍保留有机械计数器形式的检定装置和指示装置，该类水表的流量信号通常由电子检测元件从机械计数器中二次检出，其电子显示不具有足够的检定分格；CJ/T 1332012 3 b）电子式：检定装置和指示装置均为电子数字指示器，该类水表的流量信号通常由电子检测元件从流量测量传感器中一次检出，并具有较髙的信号分辨率。5 计量要求 5.1 计量特性 IC 卡水表的计量特性应符合 GB/T 778.12007 中 5.1 的规定。5.2 最大允许误差 IC 卡水表的最大允许误差应符合 GB/T 778.12007 中 5.2 的规定。5.3 零流量积算读数 零流量积算读数应符合 GB/T 778.12007 中 5.3 的规定。5.4 额定工作条件（ROC）额定工作条件（ROC）应符合 GB/T 778.12007 中 5.4 的规定。5.5 流动剖面敏感度等级 流动剖面敏感度等级应符合 GB/T 778.12007 中 5.5 的规定。5.6 其他要求 IC 卡水表应符合 GB/T 778.12007 中 5.6 的规定。6 技术要求 IC 卡水表应符合本标准的规定及 GB/T 778.12007、GB/T 778.32007 的相关规定。6.1 外观检查要求 6.1.1 外观 a）IC 卡水表应有良好的表面处理，不应有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象。b）显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。IC 卡水表的标志应符合 9.1 的规定。c）读数装置上的防护玻璃应有良好的透明度，不应有使读数畸变等妨碍读数的缺陷。6.1.2 电子封印 IC 卡水表电子封印应符合 GB/T 778.12007 中 6.5 的规定。CJ/T 133-2012 4 6.1.3 IC 卡水表的材料和结构要求 IC 卡水表的材料和结构要求应符合 GB/T 778.12007 中 6.1 的规定。6.1.4 IC 卡水表的调整 IC 卡水表的调整应符合 GB/T 778.12007 中 6.3 的规定。6.1.5 检定标记和防护装置 IC 卡水表检定标记和防护装置应符合 GB/T 778.12007 中 6.4 的规定。6.1.6 检验装置 IC 卡水表检验装置应符合 GB/T 778.12007 中 6.7.2 的规定。6.1.7 指示装置 IC 卡水表指示装置应符合 GB/T 778.12007 中 6.6 和 6.7.3 的规定。6.2 技术特性 6.2.1 IC 卡水表口径和总尺寸 IC 卡水表口径和总尺寸应符合 GB/T 778.12007 中 4.1.1 的规定。6.2.2 IC 卡水表螺纹连接端 IC 卡水表螺纹连接端应符合 GB/T 778.12007 中 4.1.2 的规定。6.2.3 IC 卡水表法兰连接端 IC 卡水表法兰连接端应符合 GB/T 778.12007 中 4.1.3 的规定。6.3 最高允许工作压力 IC 卡水表的最高允许工作压力为 1.0MPa。6.4 压力损失 IC 卡水表的压力损失应符合 GB/T 778.12007 中 4.3 的规定。6.5 电子装置特性 6.5.1 机电转换误差 带电子装置的机械式 IC 卡水表机电转换误差不应超过1 个机电转换信号当量。6.5.2 基本功能 6.5.2.1 显示功能 IC 卡水表至少应能显示以下信息：a）购水量体积量或金额；CJ/T 1332012 5 b）剩余水量体积量或金额；c）已用累积水量体积量或金额。6.5.2.2 提示功能 IC 卡水表至少应有以下提示功能：a）工作电源欠压；b）剩余水量不足；c）误操作。6.5.2.3 控制功能 IC 卡水表至少应有以下控制功能：a）报警水量提醒；b）自动关阀断水；c）自动开阀通水。6.5.2.4 保护功能 IC 卡水表至少应有以下保护功能：a）数据保持与恢复；b）电源欠压保护；c）磁保护；d）断线保护（适用于分体式 IC 卡水表）。6.6 气候环境 6.6.1 高温（无冷凝）IC 卡水表在高环境气温条件下应符合 5.2 的规定。6.6.2 低温 IC 卡水表在低环境气温条件下应符合 5.2 的规定。6.6.3 交变湿热（冷凝）IC 卡水表在高湿度结合温度循环变化后应符合 5.2 的规定。6.7 电磁环境 6.7.1 静电放电 IC 卡水表在直接和间接静电放电条件下应符合 5.2 的规定。6.7.2 电磁敏感性 IC 卡水表在电磁场条件下应符合 5.2 的规定。6.8 静磁场 CJ/T 133-2012 6 IC 卡水表在静磁场条件下应符合 5.2 的规定。6.9 电源 6.9.1 直流电源电压变化 IC 卡水表在直流电源电压变化条件下应符合 5.2 的规定。6.9.2 电池电源中断 IC 卡水表在电池电源电压短时中断条件下应符合 GB/T 778.12007 中 6.7.4.3 和 6.7.4.4的规定。电池的额定寿命参见附录 A.1。6.10 电控阀性能 6.10.1 电控阀的工作压力范围 IC 卡水表在 0.03MPa 和 1.0MPa 水压条件下，电控阀均能正常工作。6.10.2 电控阀的耐用性 IC 卡水表在电控阀开、关动作各 1000 次后，仍能正常工作，其泄漏量应在允许范围内。6.11 控制器的可靠性 在规定的使用条件下，IC 卡水表的控制器平均无故障时间（MTBF）不应小于 2.63104h。6.12 外壳防护 IC 卡水表应能防尘、防潮，环境等级为 B 级的 IC 卡水表的防护等级应能达到 GB 4208规定的 IP65 的要求，环境等级为 C 级的 IC 卡水表的防护等级应能达到 IP68 的要求。6.13 抗运输冲击与跌落
