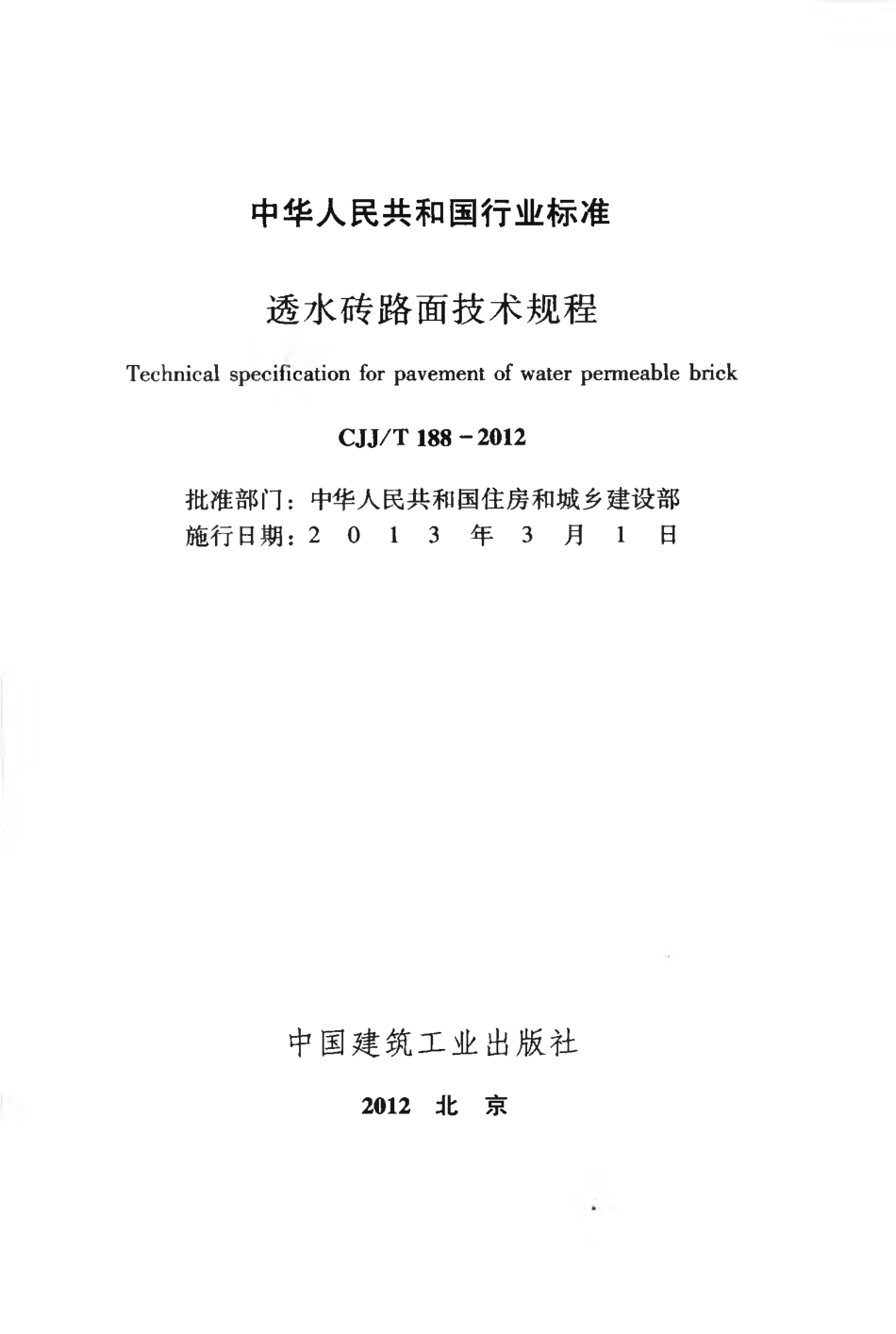

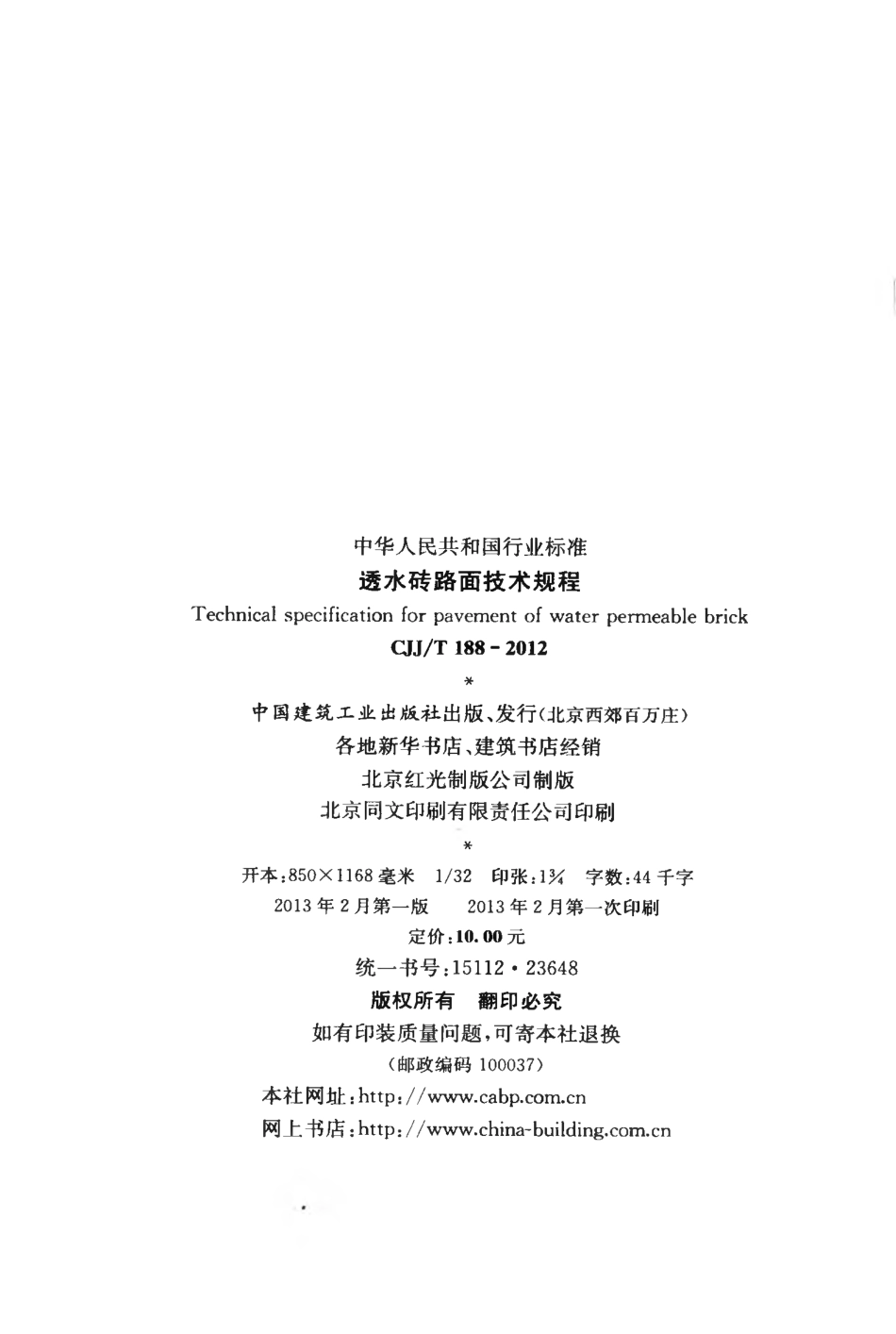

UDC中华人民共和国行业标准CJJ/T 188-2012P 备案号 J 1475-2012透水砖路面技术规程Technical specification for pavement of water permeable brick2012-11-02 发布 2013-03-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准透水砖路面技术规程T e c h n i c a l s p e c i f i c a t i o n f o r p a v e me n t o f wa t e r p e r me a b l e b r i c kCJJ/T 188-2012批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 3 年3月1日中国建筑工业出版社2 0 1 2北 京中华人民共和国行业标准 透水砖路面技术规程T e c hn i c a l s p e c i f i c a t i o n f o r p a v e m e n t o f w a t e r p e r m e a b l e b r i c k Q J/T 188-2012*中国建筑工业出版社出版、发行(北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京同文印刷有限责任公司印刷*开本:850X1168毫 米1/3 2印张：1 M字数:44千字 2013年2月第一版 2013年2月第一次印刷 定价：10.00元 统一书号：15112 2364 8 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址:ht t p:/w w w.c a b p.c o m.c n 网上书店：ht t p:/w w w.c hi n a-b u i l d i n g.c o m.c n中华人民共和国住房和城乡建设部 公 告第1530号住房城乡建设部关于发布行业标准 透水砖路面技术规程的公告现批准 透水砖路面技术规程为行业标准，编号为CJJ/T 188-2 0 1 2,自2013年3月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年11月2日根据住房和城乡建设部 关于印发2009年工程建设标准 规范制订、修订计划的通知（建 标2009 88号）的要求，编制组经广泛调查研究，认真总结实践经验，参考相关标准，吸 收了相关科研成果，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：1.总则；2.术语和符号；3.基 本规定；4.材料；5.设计；6.施工；7.验收；8.维护。本规程由住房和城乡建设部负责管理，由大连九洲建设集团 有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送至大连九洲建设集团有限公司（地址：辽宁省大连市中山 区同兴街67号邮电万科大厦20层2004室，邮政编码：116001)。本 规 程 主 编 单 位：大连九洲建设集团有限公司北京城乡建设集团有限责任公司 本 规 程 参 编 单 位：住房和城乡建设部住宅产业化促进 中心中国建筑设计研究院 北京盛泰伟业科技发展有限公司 北京市市政工程科学技术研究所 大连市住宅产业化促进中心本规程主要起草人员：刘敬疆孔繁英王丽华张锡恒魏秀洁曾 雁李圣勇李 东李长斌姜玉砚李庆新本规程主要审查人员：张 汎温学钧丁建平曹永康王先华李建民王巨松商国平裴建中胡伦坚蔺承彬1总 则.12 术语和符号.22.1 私吾.22.2符号.23基本规定.44材 料.54.1 透水砖.54.2 结构层中的原材料.55设 计.65.1 一般规定.65.2 面层.95.3找平层.95.4基层.95.5 腿.115.6 土 基.115.7排 水 设 计.126 施工.136.1 一般规定.136.2透水砖面层施工.137验收.157.1 般规定.157.2 质量检验标准.158维护.18附录A 透水系数检验方法.19本规程用词说明 引用标准名录 附：条文说明Contents1 Ge n e r a l Pr o v i s i o n s .12 Terms and Symbols.22.1 T e r m s .22.2 S y mb o ls .23 Basic Requirement.44 Material.54.1 Wa t e r P e r me a b le Br i c k.*.54.2 R a w M a t e r i a l s .55 Desig n.65.1 G e n e r a l R e q u i r e m e n t.65.2 S u r f a c e .95.3 L e v e l in g L a y e r .95.4 F o u n d a t i o n C o u r s e .95.5 Cu s h i o n .115.6 L a n d-b a s e d.115.7 D r a in a g e S y s t e m D e s ig n .126 Construction.136.1 Ge n e r a l Re qu ir e me n t .136.2 L a y e r Co n s t r u c t i o n o f Wa t e r P e r me a b l e Br i c k.137 Acceptance.157.1 Ge n e r a l R e qu ir e me n t s .157.2 P a v e m e n t o f W a t e r P e r m e a b l e B r i c k Q u a l i t y I n s p e c t i o nS t a n d a r d s .1 58 Co n s e r v a t i o n .18Appendix A The Test Method Pavement PermeabilityCoefficient.19Explanation of Wording in Th is Specification.22List of Quoted Standards.23Addition：Explanation of Provisions.2581.0.1为规范透水砖路面的设计、施工与验收标准，保证透水 砖路面的承载、渗透和储水功能，制定本规程。1.0.2本规程适用于采用透水砖铺装的轻型荷载道路、停车场 和广场及人行道、步行街的设计、施工、验收和维护。1.0.3透水砖路面的设计、施工、验收和维护，除应执行本规 程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术 语2.1.1 透水砖路面 Pavement of Water Permeable Brick具有一定厚度、空隙率及分层结构的以透水砖为面层的路 面。主要包括：透水砖面层、找平层、基层和垫层。2.1.2 透水混凝土基层 permeable concrete bedding由粗骨料及其表面均匀包裹的水泥基胶结料形成的具有连续 空隙结构的混凝土结构层。2.1.3 透水系数 permeability coefficient 表示透水砖路面透水性能的指标。2.1.4 连续孔隙率 continuous void透水砖路面内部存在的连续空隙的体积与透水砖路面体积之 百分比值。2.1.5轻型荷载道路lig h t load road仅允许轴载40kN以下车辆行驶的城镇道路和停车场、小区 等道路。2.2符 号2.1等效厚度换算K一透水砖路面块体厚度；h 一沥青混凝土面层厚度；hs一水泥混凝土面层厚度；a/?一换算系数。2.2透水、储水能力验算Ha一透水路面结构厚度（不包括垫层的厚度i一地区设计降雨强度；t降雨持续时间；V一 一透水路面结构层的平均有效孔隙率。2.2.3道路冻结深度a道路结构层材料热物性系数；b道路填、挖方横断面系数；c路基潮湿类型道路湿度环境系数；E路面结构冻融模量；F当地最近10年冻结指数平均值；H 按强度计算确定的路面厚度；hk d路面防冻最小厚度；K土基容许冻深；/id从路表面算起的道路冻结深度；K地基土的冻胀率；L 路面宽度；e：jx道路面层极限相对筵伸度；d路面结构平均重度。33基 本 规 定3.0.1透水砖路面的设计、施工，应根据当地的水文、地质、气候环境等条件，并结合雨水排放规划和雨洪利用要求，协调相 关附属设施。3.0.2透水砖路面应满足荷载、透水、防滑等使用功能及抗冻 胀等耐久性要求。3.0.3透水砖路面的设计应满足当地2年一遇的暴雨强度下，持续降雨60min，表面不应产生径流的透（排）水要求。合理使 用年限宜为8年10年。3.0.4透水砖路面结构层应由透水砖面层、找平层、基层、垫 层组成。3.0.5透水砖路面下的土基应具有一定的透水性能，土壤透水 系数不应小于1.o X 10_3 m m/s,且土基顶面距离地下水位宜大 于1.0m。当土基、土壤透水系数及地下水位高程等条件不满足 本要求时，宜增加路面排水设计内容。3.0.6寒冷地区透水砖路面结构层宜设置单一级配碎石垫层或 砂垫层，并应验算防冻厚度。路面最小防冻厚度应根据地区所在 自然区划、路基潮湿类型、道路填挖情况、道路宽度、路面材料 及基层混合料的物理性能计算确定。3.0.7透水砖路面无障碍设计应满足现行国家标准 无障碍设 计规范GB 50763的规定。44材 料4.1透 水 砖4.1.1透水砖的透水系数不应小于等于1.0X 10_2cm/s，外观 质量、尺寸偏差、力学性能、物理性能等其他要求应符合现行行 业标准 透水砖JC/T 945的规定。4.1.2用于铺筑人行道的透水砖其防滑性能(B P N)不应小于 60。耐磨性不应大于35mm。使用除冰盐或融雪剂的透水砖路 面，应增加抗盐冻性试验：经25次冻融循环，质量损失不应大 于0.53kg/m2，抗压强度损失不应大于20%。4.2结构层中的原材料4.2.1 7J C泥应符合现行国家标准 通用硅酸盐7J C泥GB 175的规定。4.2.2粗集料应使用质地坚硬、耐久、洁净的碎石、碎砾石、砾石。各级粗集料技术指标应符合现行行业标准 城镇道路工程 施工与质量验收规范C J J 1的规定。有抗盐冻要求的结构层使 用粗集料不应低于I I级。I级集料吸水率不应大于1.0%，n级 集料吸水率不应大于2.0%。4.2.3细集料宜采用机制砂。各级细集料技术指标应符合现行 行业标准 城镇道路工程施工与质量验收规范 C J J 1的规定。有抗盐冻要求的结构层使用细集料不应低于I I级。4.2.4当垫层采用砂垫层时，应符合现行国家标准 建筑用砂 G B/T 14684 的规定。4.2.5施工用水应符合现行行业标准 混凝土用水标准JGJ 63的规定。4.2.6外加剂应符合现行国家标准 混凝土外加剂GB 8076 的规定。55设 计5.1 一 般 规 定5.1.1透水砖路面结构层的组合设计，应根据路面荷载、地基 承载力、土基的均质性、地下水的分布以及季节冻胀等情况进 行，并应满足结构层强度、透水、储水能力及抗冻性等要求。5.1.2设计轻型荷载的透水砖路面可采用汽车标准轴载Bzz40、机动车交通量不大于200veh/d的标准；普通人行道（无停车）可采用5kN/m 2的荷载标准。5.1.3当按荷载强度确定透水砖路面结构时，可采用等效厚度 法计算；根据材料不同，应按沥青路面或水泥混凝土路面设计方 法做修正计算，基层厚度宜按现行行业标准 城镇道路路面设计 规范CJJ 169进行计算。5.1.4对半刚性基层和柔性基层的透水砖路面，应采用沥青路 面设计方法，应以设计弯沉值为路面整体强度的设计指标，并应 核算基层的弯拉应力。对反复荷载应计及疲劳应力，对静止荷载 应计及容许应力，透水砖路面块体厚度应按下式计算：ht=hXa(5.1.4)式中：ht 透水砖路面块体厚度（mm);h沥青混凝土面层厚度（mm);a换算系数可取0.70.9，道路等级较高、交通量 较大、透水砖规格尺寸较大时取较
