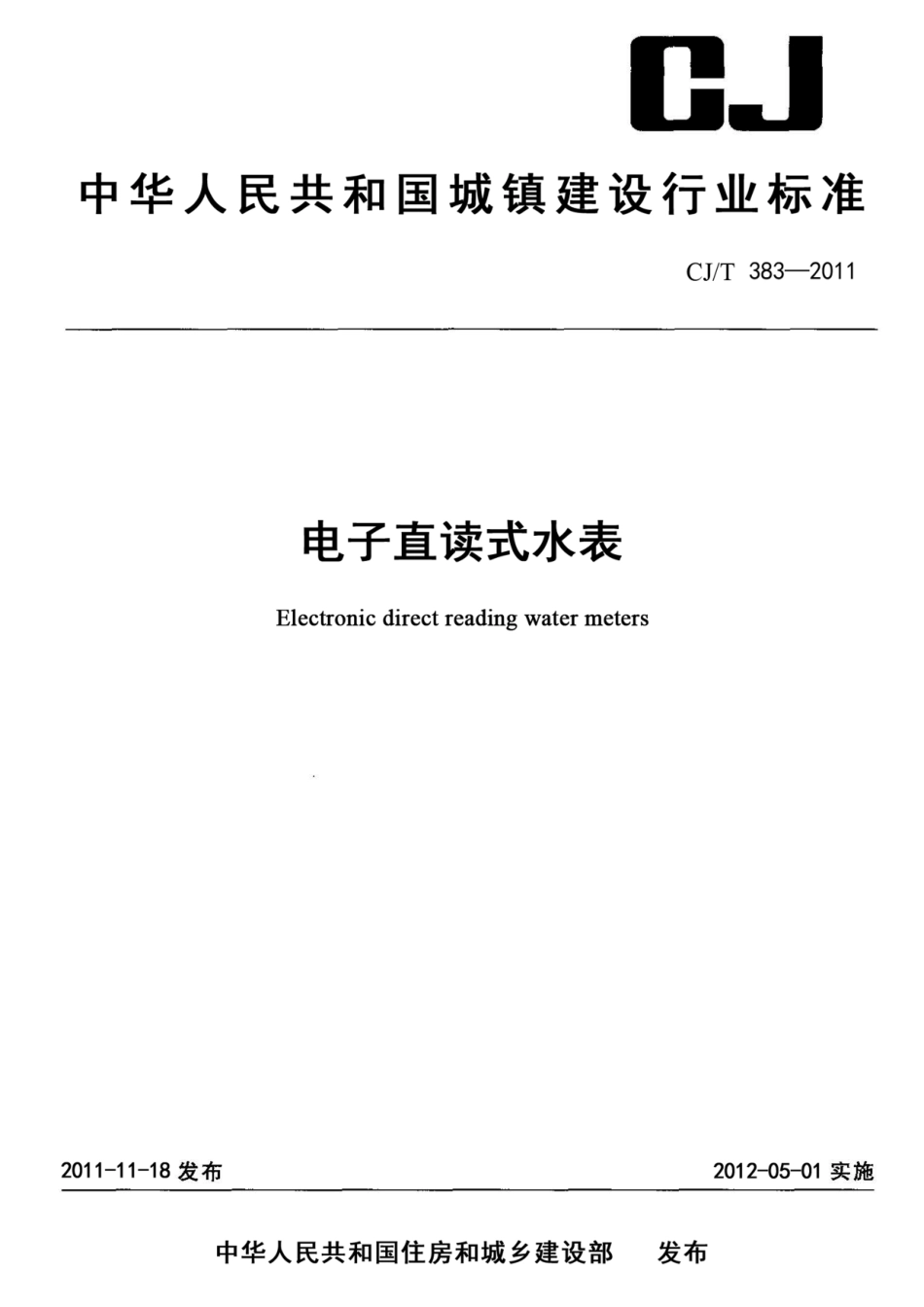

CJT383-2011 电子直读式水表.pdf

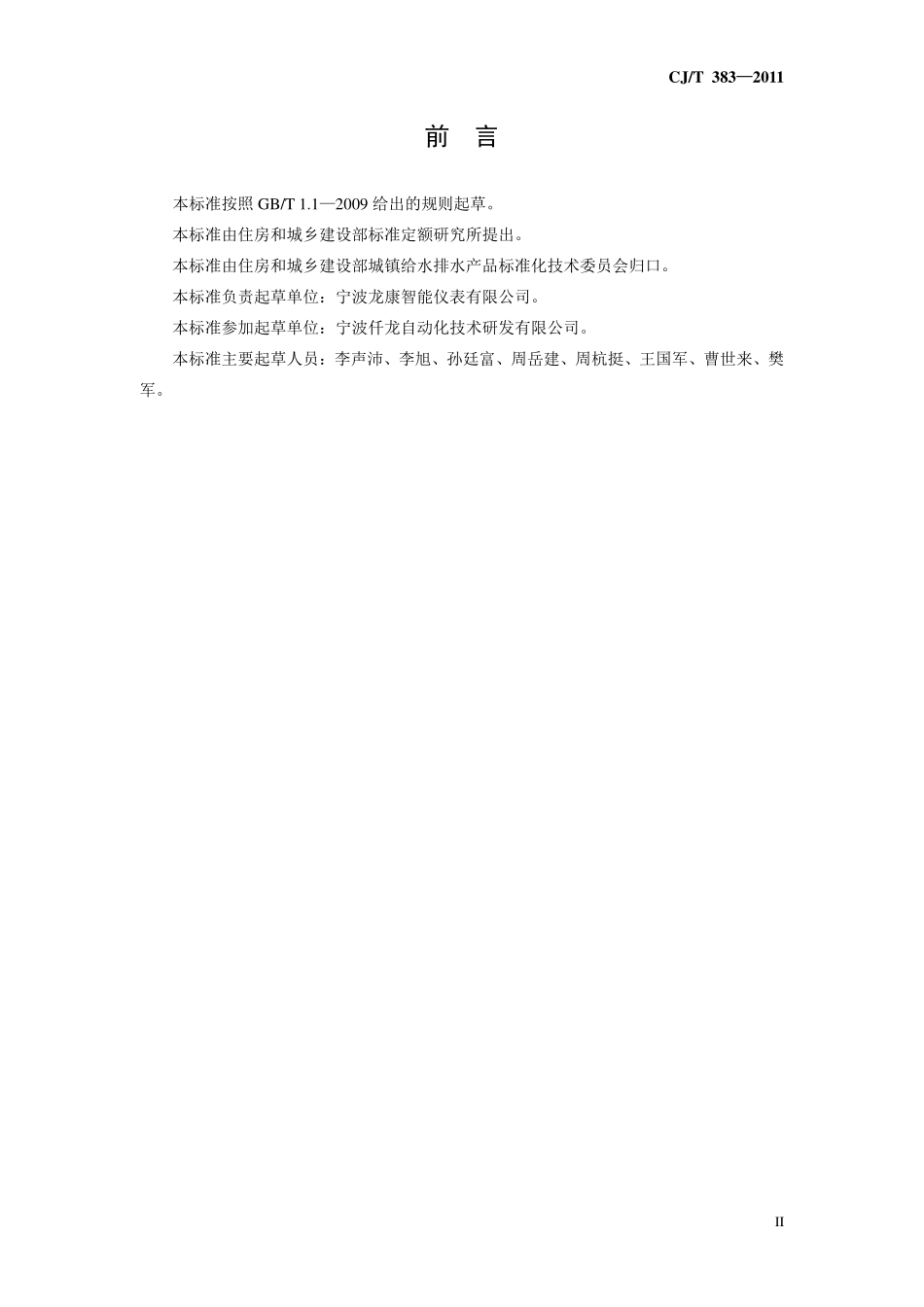

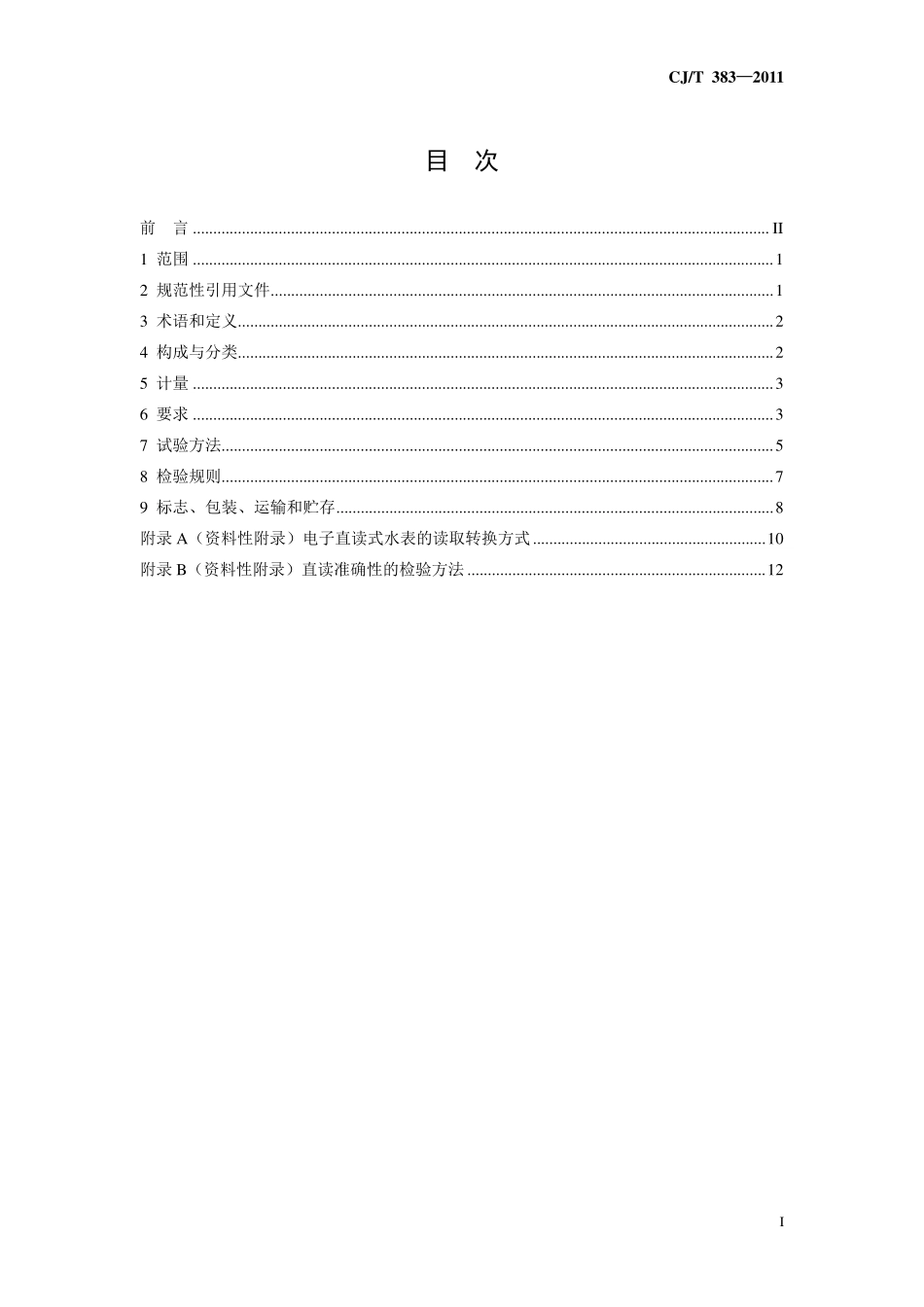

CJ/T 3832011 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.2 4 构成与分类.2 5 计量.3 6 要求.3 7 试验方法.5 8 检验规则.7 9 标志、包装、运输和贮存.8 附录 A（资料性附录）电子直读式水表的读取转换方式.10 附录 B（资料性附录）直读准确性的检验方法.12 CJ/T 3832011 II 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部城镇给水排水产品标准化技术委员会归口。本标准负责起草单位：宁波龙康智能仪表有限公司。本标准参加起草单位：宁波仟龙自动化技术研发有限公司。本标准主要起草人员：李声沛、李旭、孙廷富、周岳建、周杭挺、王国军、曹世来、樊军。CJ/T 3832011 1 电子直读式水表 1 范围 本标准规定了电子直读式水表的术语和定义、构成与分类、计量、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于城镇居民安装使用的、基于基表加装电子直读装置、用于计量饮用冷、热水的实际体积流量，并符合 GB/T 778.1、GB/T 778.3 相关规定的各类口径冷、热水水表。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志 GB/T 197 普通螺纹公差 GB/T 778.12007 封闭满管道中水流量的测量饮用冷水表和热水表 第 1 部分：规范（ISO 4064-1:2005,IDT）GB/T 778.32007 封闭满管道中水流量的测量饮用冷水表和热水表 第 3 部分：试验方法和试验设备（ISO 4064-3:005,IDT）GB 42082008 外壳防护等级（IP 代码）GB/T 5080.7 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB/T 5750.4 生活饮用水标准检验法 感官性状和物理指标 GB/T 5750.5 生活饮用水标准检验法 无机非金属指标 GB/T 5750.6 生活饮用水标准检验法 金属指标 GB/T 5750.7 生活饮用水标准检验法 有机物综合指标 GB/T 5750.8 生活饮用水标准检验法 有机物指标 GB/T 15461 仪器仪表包装通用技术条件 GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 CJ/T 1332007 IC 卡冷水水表 CJ/T 1882004 户用计量仪表数据传输技术条件 CJ/T 2242006 电子远传水表 CJ 266 饮用水冷水水表安全规则 CJ/T 3832011 2 CJ/T 359 铝合金水表壳及管接件 JB/T 9329 仪器仪表运输、运输储存基本环境条件及试验方法 3 术语和定义 GB/T 778.1、GB/T 778.3、CJ/T 133 和 CJ/T 224 确立的以及下列术语和定义适用于本文件。3.1 电子直读式水表 electronic direct reading water meter 基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能传输基表计量水的实际体积流量数据或待处理信息的智能水表（以下简称直读水表）。3.2 整体式直读装置 integral direct reading device 机电转换单元和信息处理单元为一体，能直接读取基表计量水的实际体积流量数据的装置。3.3 分体式直读装置 split-type direct reading device 机电转换单元和信息处理单元为分体，直接读取基表计量水的实际体积流量信息数据，需要通过外部信息处理得到计量水的实际体积流量数据的装置。3.4 间断式直读装置 intermittent direct reading device 可实现平时处于断电状态，读取数据时所需要的电源直接由总线提供的装置。3.5 连续式直读装罝 successive direct reading device 可实现平时电源用于连续计数和记录，电源可以是内置式或外置式；读取数据时所需要的电源直接由总线提供的装置。3.6 机电转换误差 unit error of mechanical-electric conversion 电子直读装罝示值与基表机械指示机构示值之间的误差。4 构成与分类 4.1 构成 直读水表的构成可为整体式与分体式。CJ/T 3832011 3 4.2 分类 4.2.1 按读取方式 直读装置直接从基表机械指示装置中读取水的实际体积流量指示数据或信息的读取方式，可分为电阻直读、光电直读、摄像直读、色码直读、计数直读、厚膜直读等。电子直读式水表的读取转换方式，参见附录 A（资料性附录）。4.2.2 按基表形式 干式：直读式水表的机械计数器不应浸在被测水中；湿式：直读式水表的机械计数器应浸在被测水中。4.2.3 按安装环境 B 类：安装在室内的固定式直读水表；C 类：安装在室外的固定式直读水表。5 计量 5.1 计量特性 直读水表的计量特性应符合 GB/T 778.12007 中 5.1 的要求。5.2 最大允许误差 直读水表的最大计量允许误差应符合 GB/T 778.12007 中 5.2 的要求。5.3 计量方式 采用基表计量，直读装置的示值对应于基表示值的整数位相一致。6 要求 6.1 通用要求 6.1.1 材料 直读水表内所有涉水部分的材料，包括密封、防腐、隔离以及磁电等材料，应采用无毒、无污染、无生物活性的材料制造，应符合 GB/T 778.1、CJ 266 以及 CJ/T 359 的要求。6.1.2 结构尺寸 直读水表加装直读装置不应改变水表的性能，连接螺纹或法兰应符合 GB/T 778.1 的要求，非标准连接螺纹的公差应符合 GB/T 197 的要求。6.1.3 密封性等级 CJ/T 3832011 4 直读水表的密封性等级应符合 GB/T 778.12007 表 6 中 MAP16 的要求，承受试验静水压后不应渗漏或损坏；最大允许压力应符合 CJ/T 2242006 中 6.5 的要求。6.1.4 压力损失 直读水表的压力损失应符合 GB/T 778.12007 中 4.3 的要求。6.1.5 观察窗 直读水表指示装置应避免形成水汽冷凝或标示盘积垢。6.2 外观与封印 6.2.1 外观 a）直读水表的外观应光洁美观，不应有凹痕、划伤、裂纹、螺纹损伤等现象；b）涂镀层应颜色均匀，不应有皱纹、流痕、针孔、起泡等缺陷；c）表示功能的文字符号和标志应清晰端正、接插件应牢固可靠。6.2.2 封印 直读水表应采用机械或电子封印进行防护。当机械封印不能阻止对确定的测量结果有影响的访问时，应采用电子封印，并符合 CJ/T 2242006 中 6.3.5 的要求。6.3 直读特性 6.3.1 数据处理与信息储存 直读装置应具备数据处理和信息储存的功能。6.3.2 数据传输 直读装置应具备数据传输的功能，应符合 CJ/T 188 的要求。6.3.3 数据安全 直读装置应具备数据安全性的功能，应符合 CJ/T 1882004 中第 7 章的要求。6.4 电磁环境 直读装置的电磁环境包括静电放电、射频电磁场辐射及静电场应符合 CJ/T 133-2007 中6.7 的要求。6.5 电源 直读装置的电源，包括外部电源以及内部可更换或不可更换的电源，应符合 GB/T 778.12007 中 6.7.4 的要求。6.6 直读准确性 CJ/T 3832011 5 6.6.1 机电转换误差 直读水表的机电转换误差不应超过1 最小转换分度值，单位为立方米。6.6.2 读取准确率 直读水表的读取准确率不应低于 98%。6.7 耐久性 直读水表的耐久性应符合 GB/T 778.32007 中第 8 章加速磨损试验的要求。6.8 直读装置可靠性 在规定的使用条件下，直读装置的平均无故障工作时间（MTBF）不应小于 4000h。6.9 外壳防护 电子直读装置的外壳防护等级应符合 GB 4208 中 IP65 等级的要求，对于要求能浸没在水中工作的特殊应用，应符合 IP68 等级的要求。6.10 数据兼容性 直读装置的水表计量数据应可通过通讯模块传输到供水信息系统，可利用有线或无线等现代网络传输数据、或通过 IC 卡传输数据或通过红外方式传输数据，其数据兼容性应满足当地供水信息系统的数据兼容要求，并符合 CJ/T 188 的要求。7 试验方法 7.1 通用试验 7.1.1 直读水表制造材料卫生指标检验应符合 GB/T 5750.4、GB/T 5750.5、GB/T 5750.6、GB/T 5750.7 和 GB/T 5750.8 的相应要求，其结果应符合 6.1.1 的要求。7.1.2 结构尺寸检验应按照 GB/T 778.12007 第 4 章执行，其结果应符合 6.1.2 的要求。7.1.3 密封性等级检验应按照 GB/T 778.32007 第 6 章执行，其结果应符合 6.1.3 的要求。7.1.4 压力损失检验应按照 GB/T 778.32007 第 7 章执行，其结果应符合 6.1.4 的要求。7.1.5 观察窗应采用目测检查，其结果应符合 6.1.5 的要求。7.2 外观和封印 直读水表的外观和机械封印应采用目测检查，电子封印封应采用与之匹配的专用试验设备进行检验，其结果都应符合 6.2 的要求。7.3 直读特性 CJ/T 3832011 6 直读装置的直读特性应采用与之相四配的各功能检测设备检验，并逐项检查其设计与使用功能，其结果应符合 6.3 的要求。7.4 电磁环境 直读装置的电磁环境检验应按照 GB/T 17626.2 和 GB/T 17626.3 执行，其结果应符合 6.4的要求。7.5 电源 直读装置的电源检验应按照 GB/T 778.32007 中 9.5 执行，其结果应符合 6.5 的要求。7.6 直读准确性 7.6.1 机电转换误差 直读装置的机电转换误差，应按照 CJ/T 2242006 中第 7.4.2.1.2 条作为仲裁执行，或采用附录 B（规范性附录）直读准确性的检验方法进行检验，其结果应符合 6.6.1 的要求。7.6.2 读取准确率 直读装置的读取准确率应采用附录 B 的检验方法进行检验，其结果应符合 6.6.2 的要求。7.7 耐久性 直读水表的耐久性检验应按照 GB/T 778.32007 中第 8 章执行，其结果应符合 6.7 的要求。7.8 直读装置可靠性 直读装置可靠性应采用相应的检测设备进行检测，其结果应符合 6.8 的要求。7.9 外壳防护 电子直读装置的外壳防护等级检验应按照 GB 42082008 中第 12 章和第 13 章执行，其结果应符合 6.9 的要求。7.10 数据兼容性 直读水表的数据兼容性检验应按照 CJ/T 188 执行，其结果应符合 6.10 的要求。7.11 计量 直读水表的计量应按下述检验分类，其结果应符合第 5 章的要求：出厂检验，应按 GB/T 778.32007 中的第 5 章和 11.3 的规定执行；型式检验，应按 GB/T 778.32007 中的第 5 章和第 10 章的规定执行。CJ/T 3832011 7 8 检验规则 8.1 检验分类 直读水表的检验分为出厂检验和型式检验。8.2 出厂检验 出厂检验项目见表 1。出厂检验为抽检，组批与抽样规则按表 2 规定。检验合格后加上封印，并附合格证。表 1 检验项目 检验项目 要求 检验方法 出厂检验 型式检验 通用试验 材料 6.1.1 7.1.1 结构尺寸 6.1.2 7.1.2 密封性等级 6.1.3 7.1.3 压力损失 6.1.4 7.1.4 观察窗 6.1.5 7.
