CJJ28-2014 城镇供热管网工程施工及验收规范.pdf

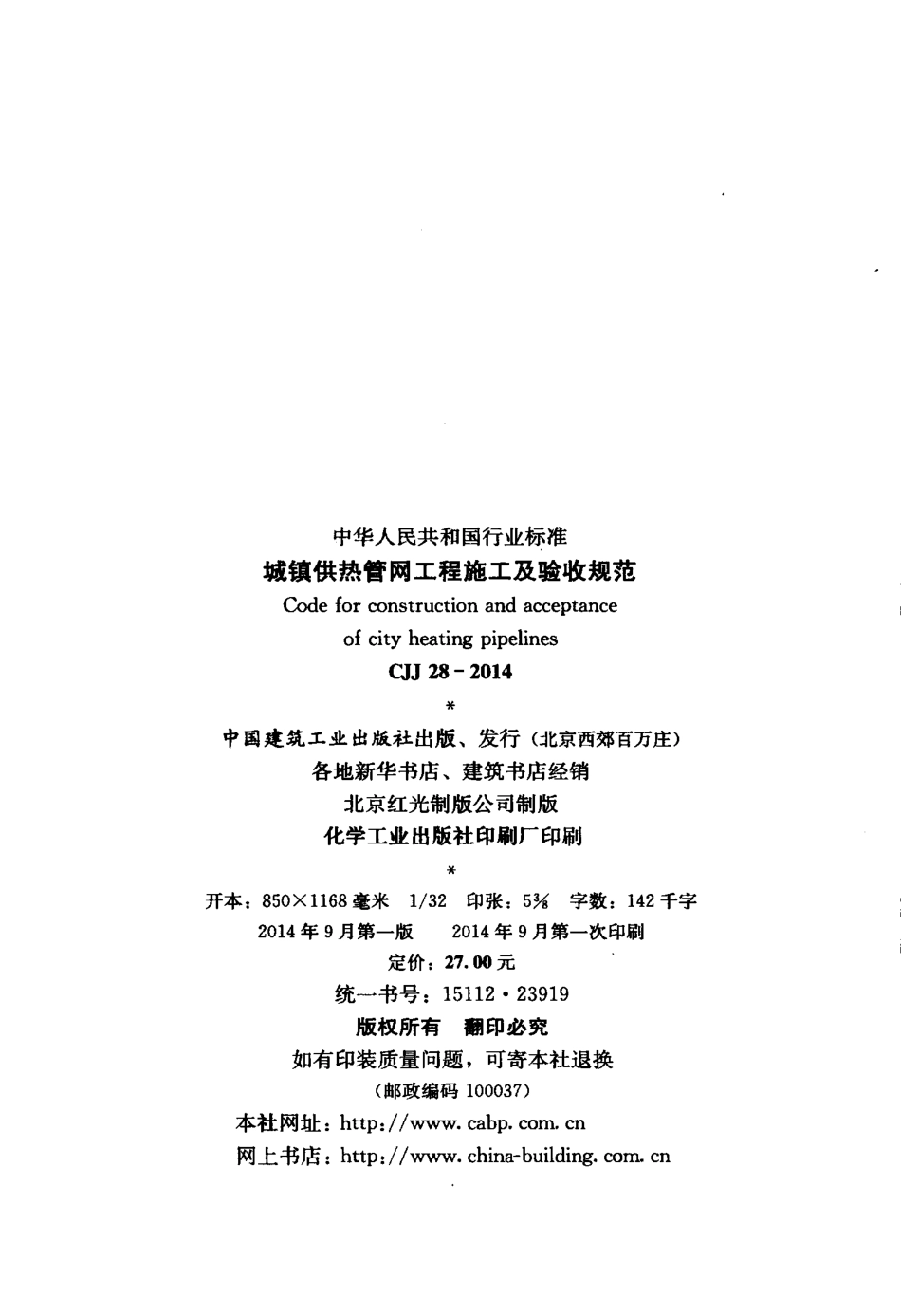

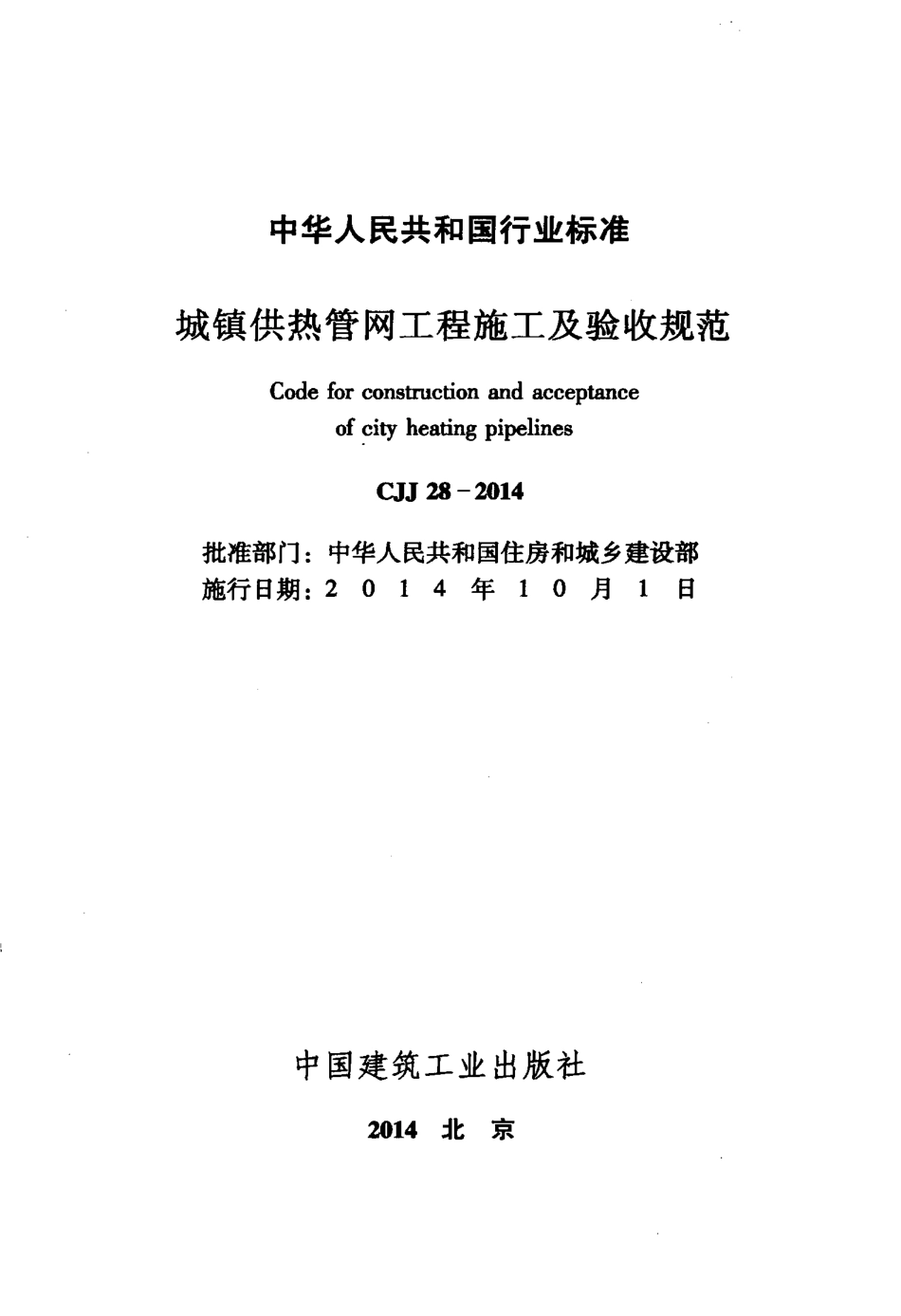

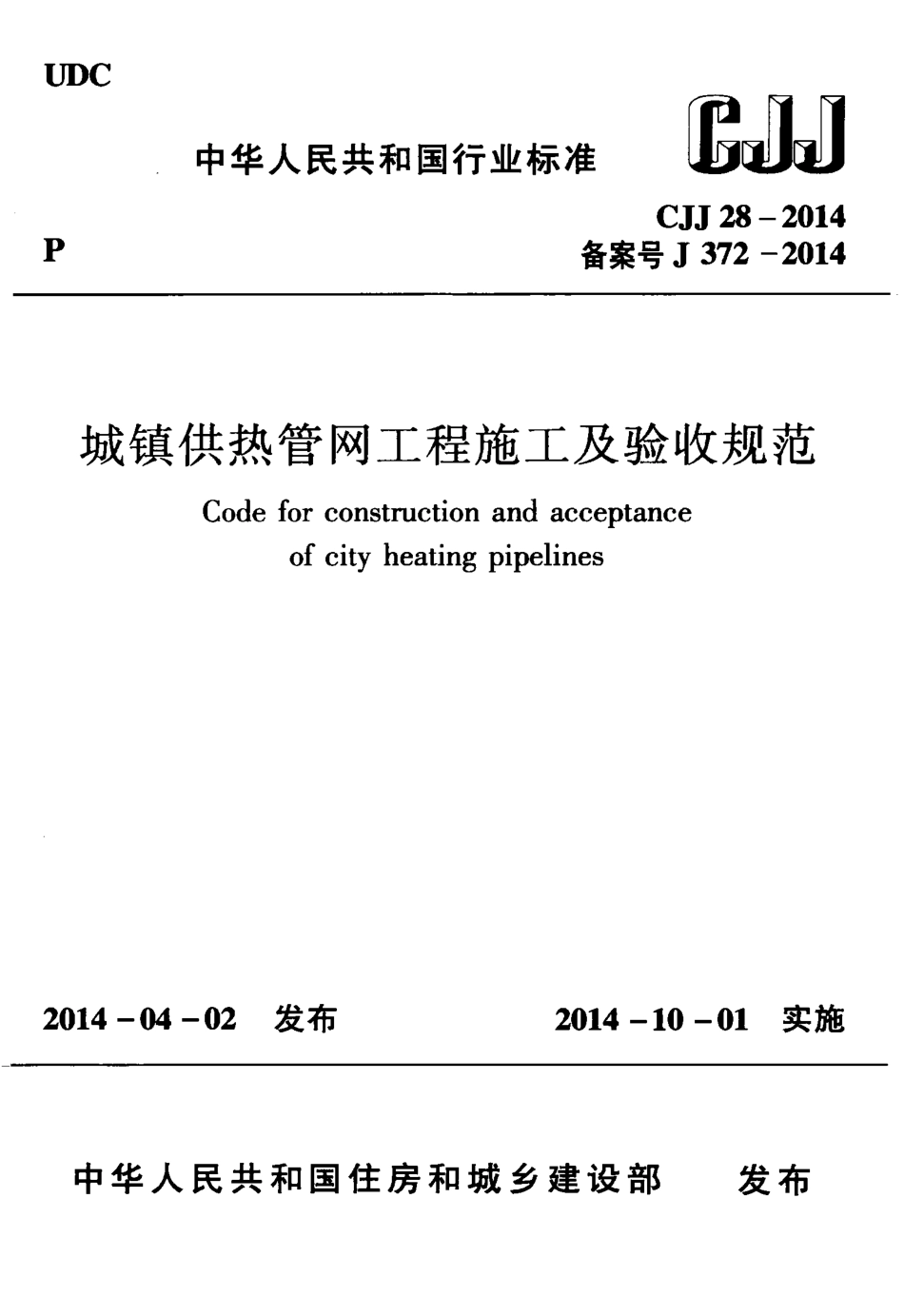

UDC中华人民共和国行业标准CJJ28-2014P 备 案 号 J 372-2014城镇供热管网工程施工及验收规范Code for construction and acceptance of city heating pipelines2014-04-02 发布 2014-10-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准城镇供热管网工程施工及验收规范Code for construction and acceptance of city heating pipelinesCJJ28-2014批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4年1 0月1日中国建筑工业出版社2 0 1 4北 京中华人民共和国行业标准 城镇供热管网工程施工及验收规范Code for construction and acceptance of city heating pipelines QJ 28-2014*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 化学工业出版社印刷厂印刷*开本：850X1168毫 米 1/32印张：5%字数：142千字 2014年9月第一版 2014年9月第一次印刷 定价：27.00元 统一书号：15112 23919 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：http：/ 网上书店：http：/www.china-building,中华人民共和国住房和城乡建设部 公 告.第3 5 4号住房城乡建设部关于发布行业标准 城镇供热管网工程施工及验收规范的公告现批准 城镇供热管网工程施工及验收规范为行业标准，编号为CJJ 2 8-2 014，自2 014年1 0月1日起实施。其中，第 2.4.3、5.1.9、5.4.11、5.4.15、8.2.7 条为强制性条文，必须 严格执行。原行业标准 城镇供热管网工程施工及验收规范 CJJ 2 8-2 004同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版 发行。中华人民共和国住房和城乡建设部2 014年4月2日根据住房和城乡建设部 关 于印发2 008年工程建设标准 规范制订、修 订 计 划（第一批）的通知（建 标 2 008.102 号）的要求，规范编制组经广泛调查研究，在认真总结实践经 验，参考有关国际标准和国外先进标准，并在广泛征求意见的基 础上，编制本规范。本规范的主要技术内容是：1.总则；2.施工准备；3.工程 测量；4.土建工程；5.管道安装；6.热力站和中继泵站；7.防 腐和保温；8.压力试验、清洗、试运行；9.工程竣工验收。本次修订的主要内容是：1增加了对工程施工准备的要求；2将原有土建结构工程进行了重新划分，并增加了地上敷 设管道工程、防水工程的施工及验收规定；3增加了直埋蒸汽管道施工及验收规定，并对原有热水管 道的安装及验收标准进行了补充；4将管道的焊接及检验归并到第5章，并补充了管道安装 及检验的部分内容；5增加了能源计量的施工及验收规定；6增加了单位工程验收规定；7对近年来出现的新技术、新工艺纳入了本规范，同时修 改了条文中不相适应的内容，补充了新内容。本规范中以黑体字标志的条文为强制性条文，必须严格 执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释,由北京市热力集团有限责任公司负责具体技术内容的解释。执行 过程中如有意见或建议，请寄送北京市热力集团有限责任公司(地址：北京市朝阳区西大望路1号温特莱中心A座；邮编:100026)。本 规 范 主 编 单 位：北京市热力集团有限责任公司 本 规 范 参 编 单 位：北京市热力工程设计公司北京特泽热力工程设计有限责任公司 北京城建道桥建设集团有限公司 唐山市热力总公司 牡丹江热电有限公司 北京豪特耐管道设备有限公司 北京伟业供热设备有限公司 北京弗莱希波 泰格金属波纹管有限 公司天津天材塑料防水材料有限公司本规范主要起草人员：刘 荣王 水牛小化王水彬张玉成贾丽华刘鸿晔于黎明李孝萍董乐意徐金锋王孝国李 萍任 彬唐 卫梁 静简 进马 健周万斌王 莹本规范主要审查人员：王 淮张国京崔志杰冯继蓓李春林刘树茂张建伟安 雷黄晓飞綦升辉何宏声目 次細.1施工准备.22.1 一般规定.22.2技术准备.22.3 物资准备.22.4$全措施.3工程测量.43.1 一般规定.43.2 定线测量.43.3 水准测量.53.4竣工测量.63.5测量允许误差.8土建工程.94.1 一般规定.94.2 mm.94.3暗 挖.114.4 m m.124.5定 向 钻.144.6 土 建 结 构.144.7 回 填.22管道安装.255.1-麵定.255.2管道支架、吊架.255.3管沟及地上管道.275.4预制直埋管道.3 065.5补 偿 器.325.6法兰和阀门.345.7焊接及检验.376热力站和中继泵站.466.1 一 般 规 定.466.2站 内 管 道.476.3热计量设备.496.4站 内 设 备.496.5通用组装件.546.6噪声与振动控制.567防腐和保温.587.1防 腐.587.2保 温.607.3 保 护 层.638压力试验、清洗、试运行.668.1压力试验.668.2 離.688.3 单位工程验收.708.4试 运 行.719工程竣工验收.749.1-臟定.749.2验 收 资 料.749.3验收合格判定.76附录A检测报告及记录.78附录B质量验收报告.112本规范用词说明.115引用标准名录.116附：条文说明.1197Contents1 General Provisions.12 Preparation of Construction.22.1 General Requirements.22.2 Preparation of Technology.22.3 Preparation of Materals.22.4 Safety Measures.33 Engineering Survey.43.1 General Requirements.43.2 Location Survey.43.3 Level Survey.53.4 Completion Survey.63.5 .Survey Tolerance.84 Civil Engineering.94.1 General Requirements.94.2 Open-excavation.94.3 Tunnel-shotcrete Excavation.114.4 Pipe Jacking.124.5 Directional Drilling.144.6 Civil Structure.144.7 Backfilling Engineering.225 Pipe Installation and Testing.255.1 General Requirements.255.2 Trestle and Hanger.255.3 Trench(Tunnel)and Aerial Pipeline.275.4 Precast Directly Buried Pipeline.3085.5 Compensator.325.6 Flanges and Valves.345.7 Welding and Inspection.376 Heating Stations,Relay Pumping Stations.466.1 General Requirements.466.2 Installation of Pipes in Heating Stations.476.3 Installation of Heat Metering Equipment.496.4 Installation of Facilities in Heating Stations.496.5 Installation of General Components.546.6 N oise and Vibration Control.567 Anticorrosion and Thermal Insulation Engineering.587.1 Anticorrosion Engineering.587.2 Thermal insulation Engineering.607.3 Protective Layer.638 Pressure Testing,Cleaning,Trial Operation.668.1 Pressure Testing.668.2 Cleaning.688.3 Acceptance of Unit Project.708.4 Trial Operation.719 Project Completion Acceptance.749.1 General Requirements.749.2 Acceptance of Information.749.3 Acceptance Methods of Project Quality.76Appendix A Testing Reports and Records.78Appendix B Quality Acceptance Reports.112Explanation of Wording in This Code.115List of Quoted Standards.116Addition：Explanation of Provision.11991总 则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。1.0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工 艺，并符合下列参数的城镇供热管网工程的施工及验收：1工作压力小于或等于1.6M Pa，介质温度小于或等于 3 50C的蒸汽管网；2工作压力小于或等于2.5 M P a，介质温度小于或等于 2 00C的热水管网。1.0.3工程施工过程中应采用无污染或减少污染的技术和施工 工艺，并应制定相应的环境保护措施。1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地 震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的 规定。1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应 符合国家现行有关标准的规定。12施 工 准 备2.1 一 般 规 定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确 定项目组织机构及管理体系。2.1.2工程开工前应编制施工组织设计，并应经有关单位审批 后方可组织施工。2.1.3对危险性较大的分部分项工程应编制专项方案，并应经 专家论证。2.1.4工程开工前，应根据国家环境保护法律法规和工程项目 情况，制定保护环境、减少污染和其他环境公害的措施。2.1.5施工安全管理措施应符合国家法律法规及国家现行有关 标准的规定。2.2技 术 准 备2.2.1工程开工前应进行设计交底。2.2.2工程开工前应取得设计文件、工程地质和水文地质等资 料，并应进行图纸会审和设计交底会。2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用 地、现场地形、道路交通以及邻近的地上、地下建（构）筑物和 各类管线等情况。2.2.4工程开工前应结合工程情况对施工人员进行技术培训。2.3物 资 准 备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产 品合格证明文件。2.3.2物资准备应编制材料、设备采购供应计划，并应组织进2场检验，办理验收手续。2.4安 全 措 施2.4.1施工前应编制安全技术措施方案和应急预案，并应经有 关单位审批通过后方可进行施工。2.4.2施工现场应根据作业对象及其特点和环境状况，设置安 全防护设施。安全防护设施应可靠、完整，警示标志应醒目。2.4.3施工现场夜间必须设置照明、瞀示灯和具有反光功能的 警不标志。2.4.4施工现场宜采用封闭施工，并应符合下列规定：1围挡高度不得小于1.8m;2护栏高度不得小于1.2 m。2.4.5
