CJJT135-2009 透水水泥混凝土路面技术规程.pdf

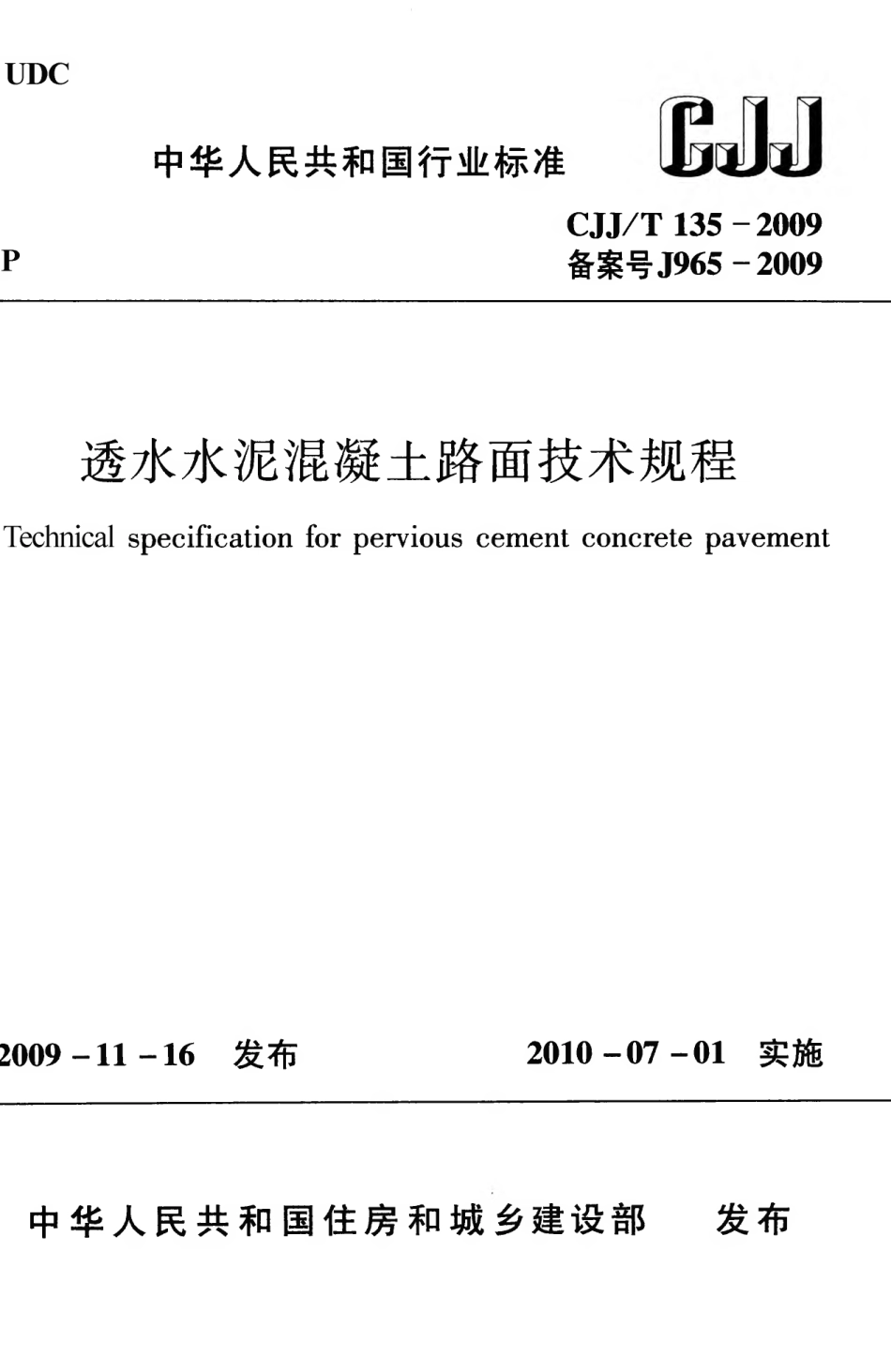

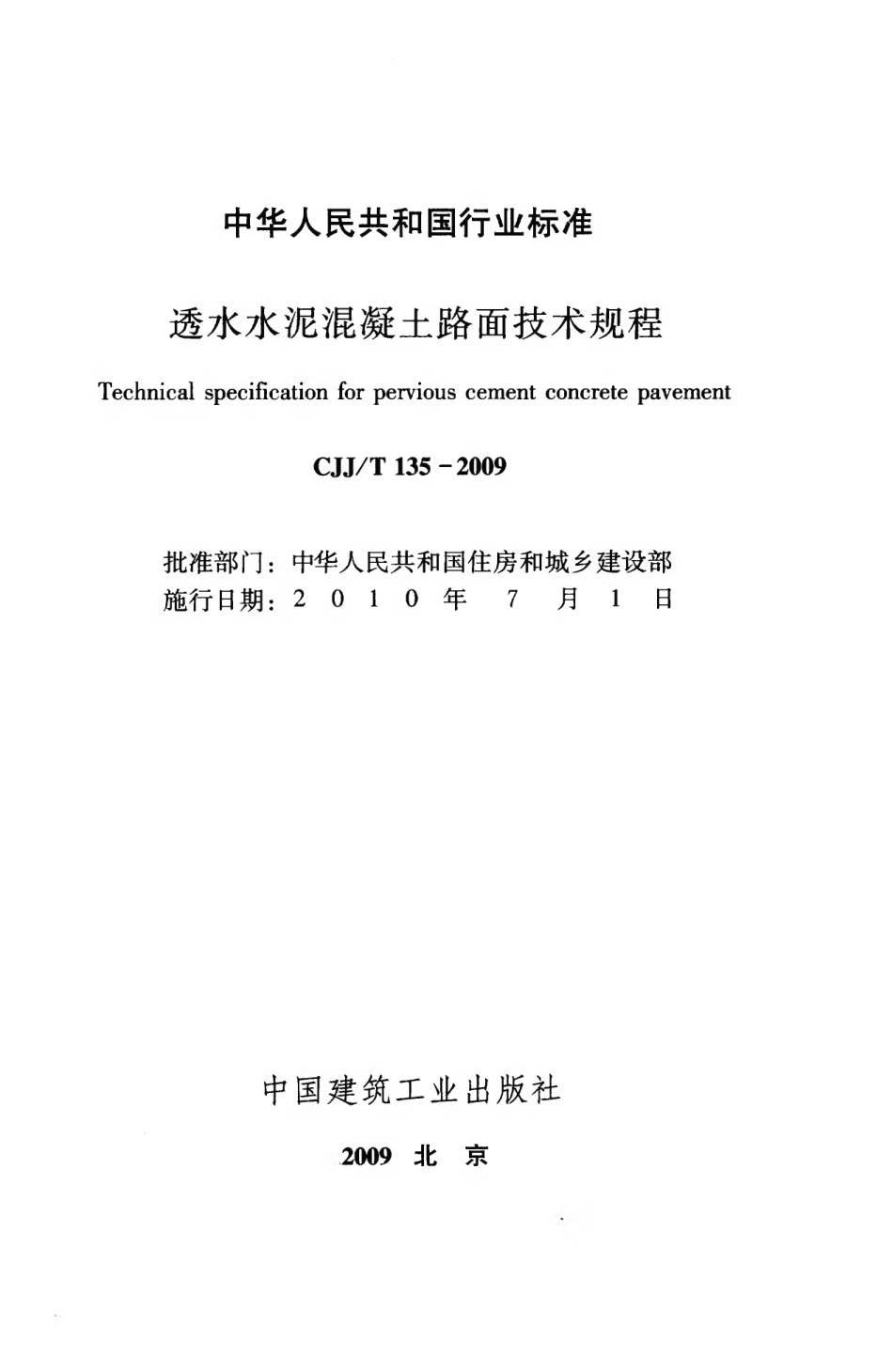

UDC中华人民共和国行业标准CJJ/T 135-2009P 备案号 J9652009透水水泥混凝土路面技术规程Technical specification for pervious cement concrete pavement2009-11-16 发布 2010-07-01 实施中 华人民 共和 国 住 房 和 城 乡 建 设 部 发布中华人民共和国行业标准透水水泥混凝土路面技术规程T e c h ni c a l s p e c i f i c a t i o n f o r p e r v i o u s c e m e nt c o nc r e t e p a v e m e ntCJJ/T 135-2009批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 0 年 7 月1日中国建筑工业出版社2 0 0 9北 京中华人民共和国行业标准 透水水泥混凝土路面技术规程Technical specification for pervious cement concrete pavement CJJ/T 135_ 2009*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京市兴顺印刷厂印刷*开本：850X1168毫 米 1/3 2 印张：1 K 字数：50千字 2010年 1月第一版 2010年1月第一次印刷 定价：10.00元 统一书号:15112 17764 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址:http：/ 网上书店：http：/www.china-中华人民共和国住房和城乡建设部 公 告第440号关于发布行业标准 透水水泥混凝土路面技术规程的公告现 批 准 透水水泥混凝土路面技术规程为行业标准，编号 为 CJJ/T 1 3 5 -2 0 0 9，自2 0 1 0 年 7 月 1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版 发行。中华人民共和国住房和城乡建设部2 0 0 9 年 1 1 月 1 6 日根据住房和城乡建设部 关 于 印 发 2 0 0 8 年工程建设标准 规范制订、修 订 计 划（第一批）的通知（建 标 2 0 0 8 1 0 2 号）的要求，规程编制组在深入调查研究国内外科研成果，认真 总结施工实践经验，并在广泛征求意见的基础上，制定了本 规程。本规程的主要技术内容是：1.总则；2.术语和符号；3.材 料；4.结构组合与构造；5.施工；6.验收；7.维护。本规程由住房和城乡建设部负责管理，由江苏省建工集团有 限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送江苏省建工集团有限公司（地址：江苏省南京市江东北路 3 0 1 号 1 幢;邮政编码：2 1 0 0 3 6)。本 规 程 主 编 单 位：江苏省建工集团有限公司河南省第一建筑工程集团有限责任 公司本 规 程 参 编 单 位：南京标美彩石建材有限公司 郑州市市政工程总公司 东南大学 长安大学南京市市政公用局江苏省国立建设发展有限公司河南省第五建筑安装工程（集团）有限公司江苏省建工集团装饰工程有限公司 南京大学本规程主要起草人：许 平 王 先 华 胡 伦 坚 张 力虎宁山燕彬中f辉东 忠青燕建建t长晓 王刘张范陆裴温杨黄远刚林敬安鹏f L东利 明 迪晓 秋 王刘张李陈谢张李高人查审要主程规本王 懿纪广强吴纪东杜 军沙学政沙爱民季三荣金少军高建明黄伟娟王今朝王武祥金孝权谈至明总 则.术语和符号.1术语.2符号.材 料.1 原材料.2透水水泥混凝土“3透水水泥混凝土配合比结构组合与构造.1结 构 组 合 设 计.2面 层 设 计.3排水系统设计.施工.1 一 般 规 定.2搅拌和运输.3透水水泥混凝土铺筑4接缝施工.5养 护.6季节性施工.验收.1 一 般 规 定.2质量检验标准.维护.附录A透水系数的测试方法.2 3本规程用词说明.2 6引用标准名录.2 7附：条文说明.2 97Contents1 G e n e r a l P r o v i s i o n s .12 T e r m s a nd S y m b o l s .22.1 Terms.22.2 Symbols.33 Ma t e r i a l .43.1 Raw Materials.43.2 Pervious Cement Concrete.53.3 Pervious Cement Concrete Mix Proportions.64 S t r u c t u r a l C o m b i na t i o n a nd T e c t o ni c .84.1 Structural Combination Design.84.2 Surface Design.104.3 Drainage System Design.105 Co n s t r u c t i o n .1 25.1 General Requirement.125.2 Mixing and Transport.125.3 Pervious Cement Concrete Pavement Paving.135.4 Joint Construction.145.5 Curing.155.6 Seasonal Construction.156 A c c e p t a nc e .1 76.1 General Requirement.176.2 Quality Test Standards.187 M a i n t e n a n c e .2 2A p p e nd i x A T h e T e s t Me t h o d o f P a v e m e ntP e r m e a b i l i t y C o e f f i c i e nt .2 38E x p l a na t i o n o f Wo r d i ng i n t h i s S p e c i f i c a t i o nN o r m a t i v e S t a nd a r d s .E x p l a na t i o n o f P r o v i s i o ns .1.0.1 为加强透水水泥混凝土路面工程质量，做到技术先进、经济合理、方便适用，制定本规程。1.0.2 本规程适用于新建的城燒轻荷载道路、园林中的轻型荷 载道路、广场和停车场#透;d o j c 泥混凝土路面的设计、施工、验 收和维护。本规程不适用于严寒地区、湿陷性黄土地区、盐渍土 地区、膨胀土地区的路面。1.0.3 透水水泥混凝土路面的构造形式，应考虑地质条件、荷 载等级、景观要求、环境情况、施工条件等因素。1.0.4 本规程规定了透水水泥混凝土路面的设计、施工、验收 和维护的基本技术要求。当本规程与国家法律、行政法规的规定 相抵触时，应按国家法律、行政法规的规定执行。1.0.5 透水水泥混凝土路面的设计、施工、验收和维护，除应 符合本规程规定外，尚应符合国家现行相关标准的规定。2术语和符号2.1术 语2.1.1 透水水泥混凝土 p e r v i o u s c e m e nt c o nc r e t e由粗集料及参泥基胶.结料经拌合形成的具有连续孔隙结构的 混凝土。2.1.2 连续孔隙率 c o nt i nu o u s v o i d透水水泥混凝土内部存在的连续孔隙的体积与透水水泥混凝 土体积之百分比。2.1.3 露骨透水水泥混凝土 w a t e r-w a s h i ng p e r v i o u s c e m e nt c o nc r e t e粗集料表面包裹的水泥基胶结料在终凝前经水冲冼后，表层 粗集料露出本色原型的透水水泥混凝土。2.1.4 增强料 r e i nf o r c e r用于改善粗集料和胶结料的粘结性能，提髙透水水泥混凝土 强度的添加剂。2.1.5 透水系数 p e r m e a b i l i t y c o e f f i c i e nt 表示透水水泥混凝土透水性能的指标。2.1.6 轻 型 荷 载 道 路l i g h t l o a d r o a d仅允许轴载4 0 k N以下车辆行驶的城镇道路和停车场、小区 等道路。2.1.7 全透水结构 t o t a l p e r v i o u s s t r u c t u r e路表水能够直接通过道路的面层和基层向下渗透至路基土中 的道路结构体系。2.1.8 半透水结构 s e m i-p e r v i o u s s t r u c t u r e路表水只能够渗透至面层，不渗透至路基土中的道路结构 体系。2.2符 号h,透水水泥混凝土路面面层厚度；/i 2 透水水泥混凝土路面基层厚度；Ma 每立方米透水水泥混凝土中外加剂用量；R w/c 水胶比；只-设计孔隙率；V p 每立方米透水水泥混凝土中胶结料浆体体积;Wc每立方米透水水泥混凝土中水泥用量；WG 每立方米透水水泥混凝土中粗集料用量；Ww每立方米透水水泥混凝土中用水量；Pc 一 一水泥密度；P0粗集料紧密堆积密度；V C粗集料紧密堆积孔隙率。3料材33.1 原 材 料3.1.1 水泥应采用强度等级不低于4 2.5 级的硅酸盐水泥或普通 硅酸盐水泥，质量应符合现行国家标准 通用硅酸盐水泥G B 1 7 5 的要求。不同等级、厂牌、品种、出厂日期的水泥不得混 存、混用。3.1.2 外加剂应符合现行国家标准 混凝土外加剂G B 8 0 7 6 的规定。3.1.3 透水水泥混凝土采用的增强料可分有机材料和无机材料 二类，材料技术指标应符合表3.1.3 的规定。表3.1.3 增强料的技术指标聚合物乳液含 固 量（)延 伸 率（)极限拉伸强度（MP a)4 0 5 0 1 5 0 1.0活性s i o 2S i 0 2 含量应大于8 5%3.1.4 透水水泥混凝土采用的集料，必须使用质地坚硬、耐久、洁净、密实的碎石料，碎石的性能指标应符合现行国家标准 建 筑用卵石、碎 石 G B/T 1 4 6 8 5 中的二级要求，并应符合表 3.1.4 规定。表3.1.4 集料的性能指标项 目计量单位指 标12 3尺寸mm2.4 4.7 5 4.7 5 9.5 9.5 1 3.2压碎值%1 5.0针片状颗粒含量（按质量计）%1 5.04续表3.1.4项 目计量单位指 标1 2 3含 泥 量（按质量计）%2 5 0 0紧密堆积密度k g/m 3 1 3 5 0堆积孔隙率%4 7.03.1.5 透水水泥混凝土拌合用水应符合现行行业标准 混凝土 用水标准JG J 6 3 的规定。3.1.6 基层材料的要求应符合相关规范的规定。3.2透水水泥混凝土3.2.1 透水水泥混凝土的性能应符合表3.2.1 规定。表3.2.1透水水泥混凝土的性能项 目计量单位性能要求耐 磨 性（磨坑长度）mm 0.5抗冻性2 5 次冻融循环后抗压强度损失率%2 02 5 次冻融循环后质量损失率%1 0强度等级C2 0C3 0抗 压强 度（2 8 d)M P a 2 0.0 3 0.0弯 拉强 度（2 8 d)M P a 2.5 3.5注：耐磨性与抗冻性性能检验可视各地具体情况及设计要求进行。3.2.2 透水水泥混凝土耐磨性试验应符合现行国家标准 无机 地面材料耐磨性能试验方法G B/T 1 2 9 8 8 的规定。3.2.3 透水系数的测试方法应符合本规程附录A的要求。3.2.4 抗冻性试验应符合现行国家标准 普通混凝土长期性能和耐久性能试验方法标准G B/T 5 0 0 8 2 的有关规定。3.3透水水泥混凝土配合比3.3.1透水水泥混凝土的配制强度，宜符合现行行业标准 普 通混凝土配合比设计规程JG J 5 5 的规定。3.3.2 透水水泥混凝土的配合比设计应符合本规程表3.2.1中 的性能要求。3.3.3透水水泥混凝土配合比设计步骤宜符合下列规定：1 单位体积粗集料用量应按下式计
