CJJT111-2006 预应力混凝土桥梁预制节段逐跨拼装施工技术规程.pdf

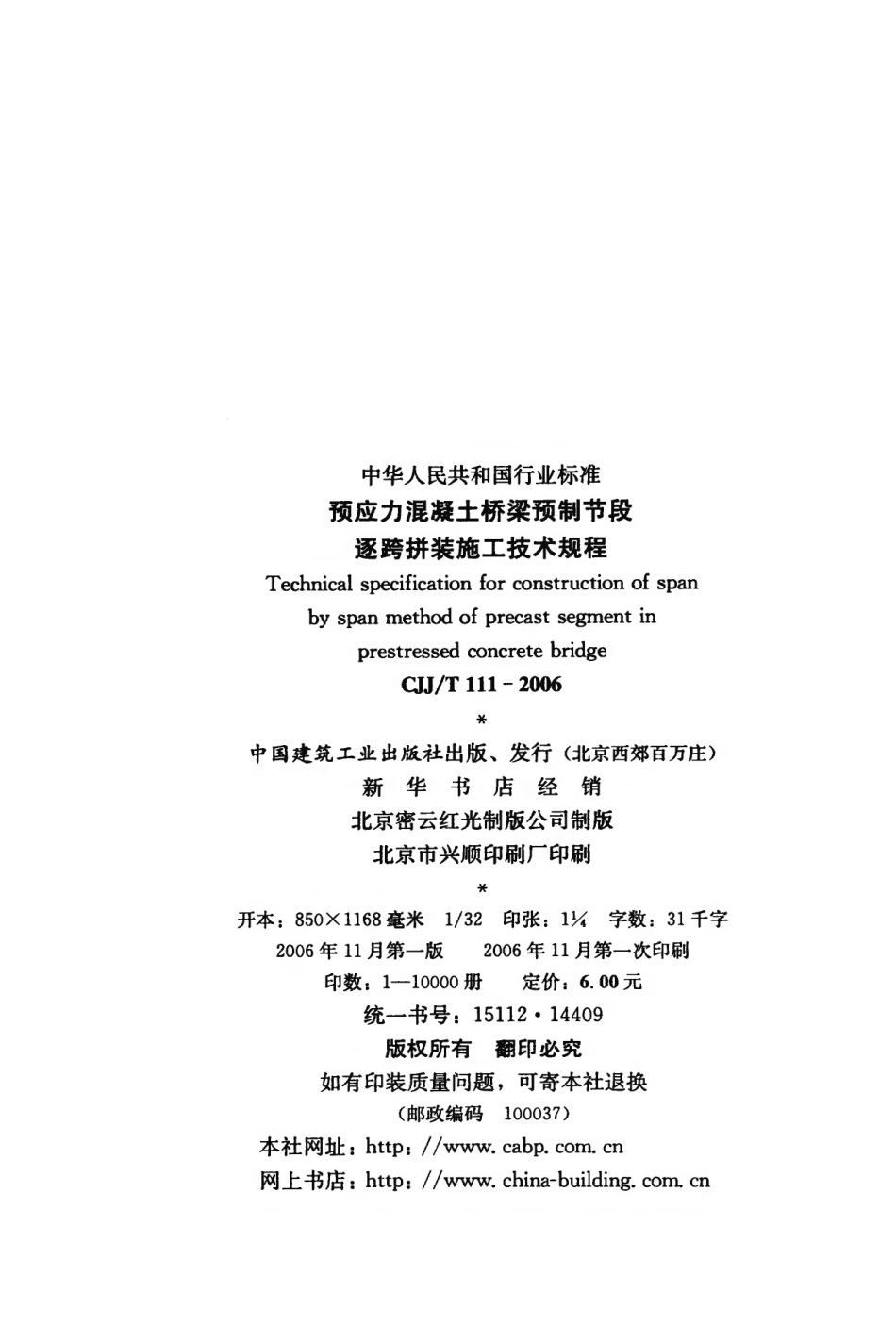

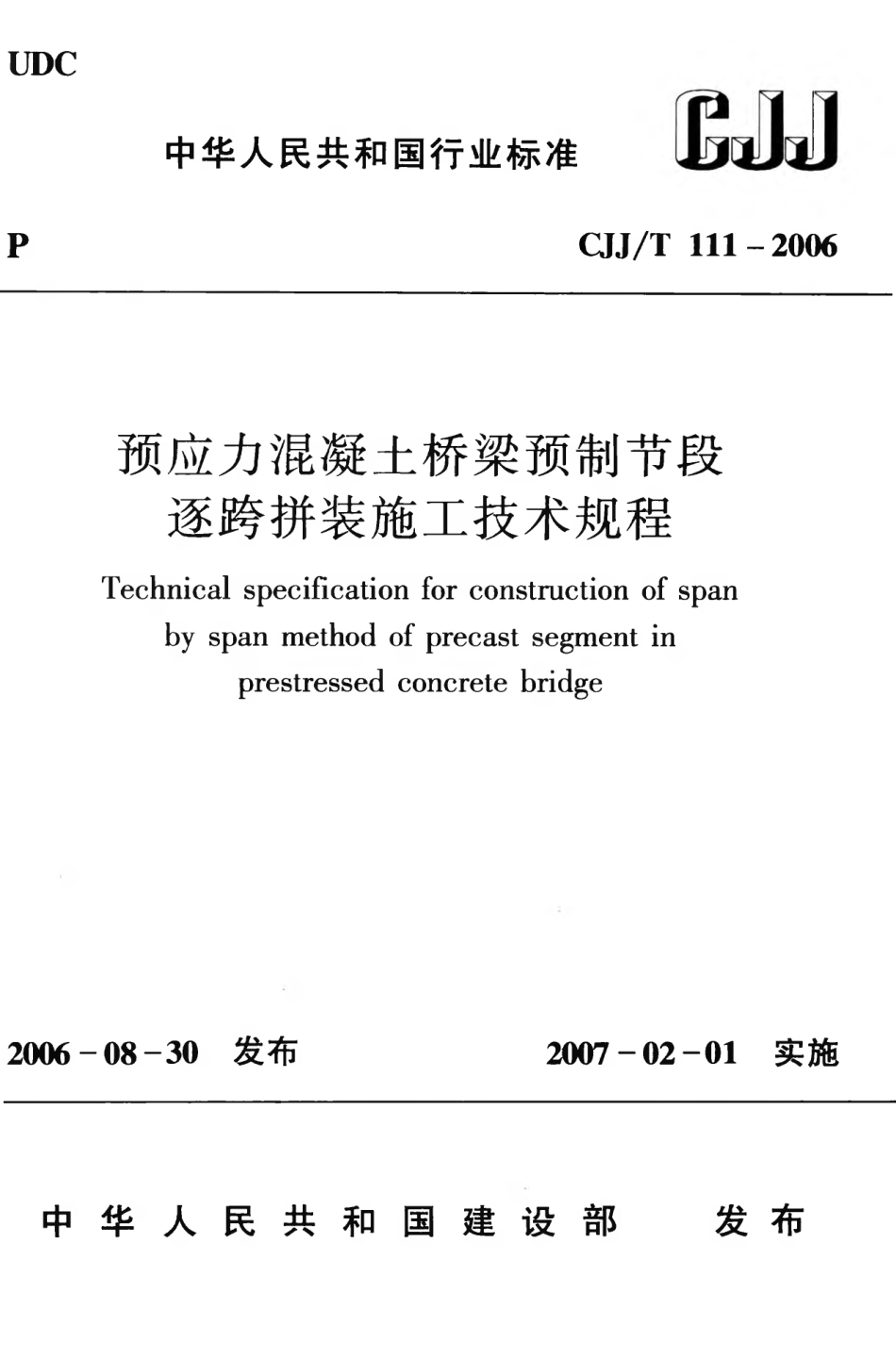

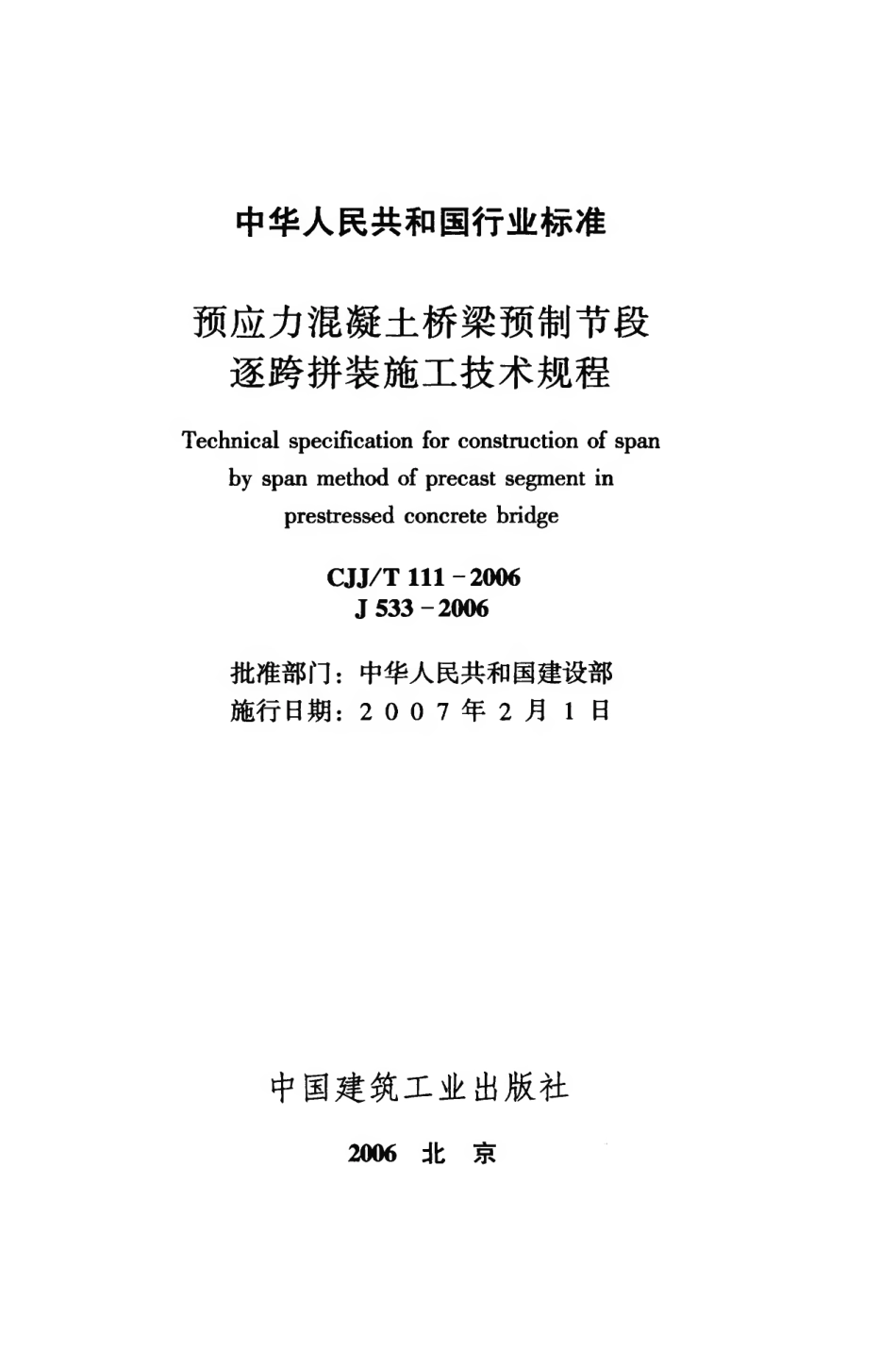

UDC中华人民共和国行业标准P CJJ/T 111-2006预应力混凝土桥梁预制节段 逐跨拼装施工技术规程Technical specification for construction of span by span method of precast segment in prestressed concrete bridge2006-08-30 发布 2007-02-01 实施中 华 人 民 共 和 国 建 设 部 发 布中华人民共和国行业标准预应力混凝土桥梁预制节段 逐跨拼装施工技术规程Te c h n i c a l s p e c i f i c a t i o n f o r c o n s t r u c t i o n o f s p a n b y s p a n m e t h o d o f p r e c a s t s e g m e n t i n p r e s t r e s s e d c o n c r e t e b r i d g eC J J/T 1 1 1 -2 0 0 6 J 5 3 3 -2 0 0 6批准部门：中华人民共和国建设部 施行日期：2007年 2月 1日中国建筑工业出版社2 0 0 6 北 京中华人民共和国行业标准 预应力混凝土桥梁预制节段 逐跨拼装施工技术规程Te c h n i c a l s p e c i f i c a t i o n f o r c o n s t r u c t i o n o f s p a n b y s p a n m e t h o d o f p r e c a s t s e g m e n t i n p r e s t r e s s e d c o n c r e t e b r i d g e CJJ/T 111-2006*中国建筑工业出版社出版、发 行（北京西郊百万庄）新华书店经销 北京密云红光制版公司制版 北京市兴顺印刷厂印刷*开本：8 5 0 X1 1 6 8毫 米1/3 2印张：1 K字数：3 1千字 2 0 0 6年1 1月第一版 2 0 0 6年1 1月第一次印刷 印数：1 1 0 0 0 0册 定价：6.0 0元 统一书号:1 5 1 1 2 1 4 4 0 9 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址：h t t p:/w w w.c a b p.c o m.c n 网上书店：h t t p：/w w w.c h i n a-b u i l d i n g,c o m.c n中华人民共和国建设部 公 告第 4 7 7 号建设部关于发布行业标准 预应力混凝土桥梁预制节段逐跨 拼装施工技术规程的公告现批准 预应力混凝土桥梁预制节段逐跨拼装施工技术规 程为行业标准，编号为C J J/T 1 1 1-2 0 0 6，自2 0 0 7 年 2 月 1日 起实施。本规程由建设部标准定额研究所组织中国建筑工业出版社出 版发行。中华人民共和国建设部2 0 0 6 年 8 月 3 0 日根据建设部建标 2 0 0 4 6 6 号文件的要求，规程编制组经 深人调査研究，认真总结国内外研究成果和实践经验，参考有关 国外先进标准，并在广泛征求意见的基础上，制定了本规程。本规程主要内容有：总则、术语、施工准备、节段的预制、节段的移运、逐跨拼装预制节段、架桥机、节段施工过程中的测 量控制。本规程由建设部负责管理，由主编单位负责具体技术内容的 解释。本规程主编单位：上海市第一市政工程有限公司 本规程参编单位：上海市市政工程管理局 中铁大桥局集团有限公司 上海市城市建设设计研究院 同济大学北京市市政一建设工程有限责任公司 本规程主要起草人：余 为 钱 寅 泉 周 璞 黄 锦 源 陆 光 闾 蒋 海 里 陆 元 春 马 少 军次1 总 则.12 术 语.23施工准备.44节段的预制.54.1 般规定.54.2预制场地.54.3模板系统.54.4节段预制材料.74.5节段的制作.74.6混凝土试块的制取.1 05 节段的移运.1 15.1预制场地内的移运.115.2节段的场外运输.116 逐跨拼装预制节段.1 26.1 一般规 定.126.2节段提升、固定.126.3节段的拼装.136.4预应力施工.136.5支承转换.1 46.6结构体系转换.1 57 架桥机.1 68 节段施工过程中的测量控制.1 78.1 一 般 规 定.178.2预制场内的测量工作.178.3拼装现场的测量工作.17本规程用词说明.1 8条文说明.1 91.0.1 为适应我国预应力混凝土桥梁预制节段逐跨拼装施工的 需要，做到安全适用、技术先进、经济合理、确保质量、保护环 境，制定本规程。1.0.2 本规程适用于预应力混凝土桥梁预制节段逐跨拼装的 施工。1.0.3 预应力混凝土桥梁预制节段逐跨拼装施工，应贯彻安全 生产方针，制定安全技术措施，建立和健全安全生产管理制度。1.0.4 预应力混凝土桥梁预制节段逐跨拼装施工，除应符合本 规程外，尚应符合国家现行有关标准的规定。2.0.1 逐跨拼装 s e g m e n t a l c o n s t r u c t i o n s p a n b y s p a n 一跨接一跨地完成节段拼装的施工方法。2.0.2 节段 s e g m e n t指通过拼装及张拉预应力工艺形成主梁的预制梁段。2.0.3 架桥机 l a u n c h i n g g a n t r y预应力混凝土桥梁预制节段逐跨拼装施工时，采用的可将节 段拼装就位、并可移动到新的安装位置的施工设备。2.0.4 短线法 s h o r t-l i n e m e t h o d预制台座底模长度为一个节段的长度，利用预制完的前一节 段作为后一节段的一侧端模，固定的钢模板作为另一侧的端模，逐段进行预制的方法。2.0.5 长线法 l o n g-l i n e m e t h o d预制台座底模长度为整跨梁长，将整跨主梁分成若干段，在 按设计线形做成的台座上匹配浇筑形成节段直至完成整跨主梁的 方法。2.0.6 匹配 m a t c h后一节段浇筑时利用巳预制完成的前一节段作为一侧端模的 浇筑形式。2.0.7 匹配面 m a t c h i n g s u r f a c e节段采用匹配方式预制时，前、后节段之间的接触面。2.0.8 匹配节段 m a t c h i n g s e g m e n t节段采用匹配方式预制时，作为端模的前一节段。2.0.9 胶接缝 g l u e d j o i n t采用胶粘剂粘结相邻节段的接缝。.2.0.1 0 临时预应力 t e m p o r a r y p r e s t r e s s i n g f o r c e整跨节段拼装过程中，在结构永久预应力施工之前，为使相 邻节段紧密连接而施加的预应力。2.0.1 1 支承转换 s u p p o r t t r a n s f e r r i n g通过降低架桥机，使整跨节段的自重荷载逐渐从架桥机的承 载主梁转移到支承结构上的过程。2.0.1 2 湿接头 we t c o n n e c t i o n将梁段连成整体的混凝土现浇段。3施 工 准 备3.0.1 施工前应根据预制节段逐跨拼装桥梁的施工特点，编制 施工组织设计。3.0.2 施工组织设计应根据节段重量、架设工艺和设计要求，选定架桥机、模板、运梁车、搬运机等设备。3.0.3 对架桥机的安装、调试、使用、拆除等应编制专项施工 方案，并应制订生产安全事故应急救援顼案。3.0.4 桥梁下部结构和拼装施工过程中，上部结构的承载能力 应满足施工荷载要求，应按实施的施工工艺对桥梁上、下部结构 在拼装过程中各种工况的安全性进行验算。3.0.5 架桥机的拼装、移动等施工顺序，应在下部结构施工前 确定。下部结构施工时应根据逐跨拼装施工工艺要求设置节段拼 装施工所需的预埋件与预留孔，并应保证埋设精度。44节 段 的 预 制4.1 一 般 规 定4.1.1 节段预制前应根据实际条件综合考虑后确定采用短线法 或长线法进行节段的预制。4.1.2 节段预制前应熟悉设计图纸及有关文件，制定施工工艺，对各环节进行质量控制，使节段的成品符合设计及施工全过程的要求。4.1.3 按节段拼装施工的要求，在节段上设置的预埋件、预留 孔、局部加固构件、节段间临时张拉的预紧结构，均应取得设计 单位及监理单位认可。4.1.4 预制前，首先应建立精密的水平控制网和髙程控制网，宜采用线形控制软件技术。采用短线法预制节段时，前一节段产 生的偏差应在后续节段预制时予以纠正。4.2预 制 场 地4.2.1 预制场地的布置应便于节段移运、堆放、养护及装车等 要求，并应符合下列规定：1 场地应平整、坚实，应设有排水和养护系统；2 预制台座及场内道路应有足够的承载力承受结构自重及 施工荷载。4.2.2 预制场地内的测量控制点应远离热源、振动源，并具有 良好的通视条件。预制场内应设有靶标及测量塔，并应有备用的 测量控制点。4.3模 板 系 统 4.3.1 长线法预制节段应符合下列规定：51 同一连续匹配浇筑的节段应在同一个长线台座上制作；2 台座应坚实可靠，地基变形应满足节段预制精度要求；3 模板宜采用钢模板。模板及支撑应满足刚度、承载能力、稳定性和多次使用的要求。4.3.2 短线法预制节段应符合下列规定：1 端模及侧模应采用钢模板，端模应铅直、牢固，匹配节 段移出就位时应根据梁体曲线精确定位，待浇节段的侧模及底模 均应符合节段的线形要求；2 匹配节段应有可靠精确的空间调整装置；3 模板应与匹配节段连接紧密、无漏浆，并应满足反复使 用的质量要求；4 内模宜安装在可移动的台车支架上做成可调整的模板系 统，应保证其刚度及承载能力满足节段预制的精度要求。4.3.3 模板在出厂前应进行拼装验收。4.3.4 节段浇筑前，应对模板的空间位置和安装质量进行检查 验收，模板安装质量应符合表4.3.4的要求。表4.3.4模板安装质量标准规定值或 允许偏差(m m)检验频宰序号项百范围点数检验方法1相邻两板表面髙低差24用尺量2表面平整度34用2 m直尺检验3垂直度H/1 0 0 0,且 61 51 0 61 054)恒温阶段蒸汽养护温度宜控制在5 5 6 5 C 之间；5)在恒温状态应保持9 0%1 0 0%的相对湿度；6)预制节段在养护中，应进行温度测量，当外界与节 段表面温度差不大于1 5 C 时，方可拆除养护设施，8并应采用喷湿方式进行养护；7)混凝土配合比试验应与蒸汽养护温度控制的试验同 步进行。4.5.5节段脱模应符合下列规定：1 脱模时间应符合设计要求。当设计无要求时，在混凝土 抗压强度符合设计强度标准值的7 5%的要求后，方可拆除内外 模板。当需进行横向预应力张拉时，内外模板的拆除应在横向预 应力张拉后进行。2 脱模或移动节段时，均应防止伤及梁体棱角及剪力键。3 节段脱模后应及时检查验收，节段预制质量应符合表 4.5.5 的要求。表4.5.5 节段预制质量标准序号项 目规定值或 允许偏差(m m)检验频率检验方法范围 点数1混凝土抗压强度在合格标准内每个节段按现行国家标准 混凝土强度检验评定 标准G B J 1 0 7的要 求进行2表面平整度52用2 m直尺检验3长度0-23用尺量4断面尺寸宽 度+502用尺量高 度52壁 厚+5085轴线偏移量纵轴线51用经纬仪测量横隔梁轴线51续表4.5.5序号项 E规定值或 允许偏差(m m)检验频率检验方法范围 点数预支座板、位置1 0每个1用尺量锚垫板髙程士 51用水准仪测量6埋等预埋钢板平面髙差5预1用水准仪测量件螺栓、位 置1 0埋1用尺量锚筋等外露尺寸1 0件1用尺量吊 孔位 置51用尺量7预留预应力孔位 置节段端部 1 0每个预留1用尺量孔道位置孔 径+30孔洞1用内卡尺量4.5.6 节段堆放应符合下列规定：1 节段吊离预制台座移至存放场地后应及时进行养护；2 节段
