CJJ140-2010 二次供水工程技术规程.pdf

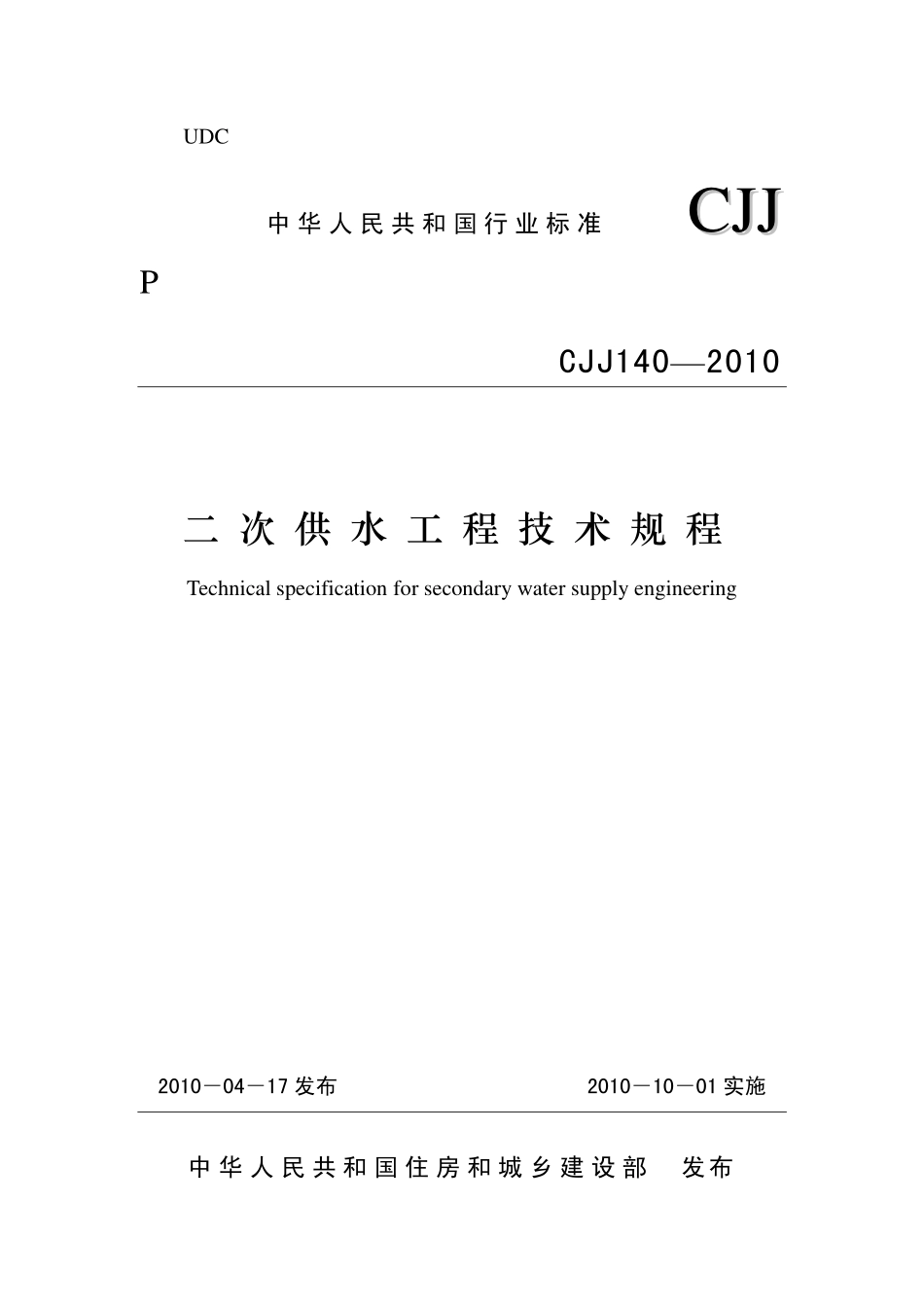

UDC 中 华 人 民 共 和 国 行 业 标 准 C CJ JJ J P CJJ1402010 二 次 供 水 工 程 技 术 规 程 Technical specification for secondary water supply engineering 20100417 发布 20101001 实施 中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 发布 前 言 根据住房和城乡建设部 关于印发的通知（建标2008102号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程主要技术内容包括：1总则；2术语；3基本规定；4水质、水量、水压；5系统设计；6设备设施；7泵房；8控制与保护；9施工；10调试与验收；11设施维护与安全运行管理。本规程中以黑体字标志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由天津市供水管理处负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送天津市供水管理处（地址：天津市和平区贵州路100号；邮编：300070）。本规程主编单位：天津市供水管理处 本规程参编单位：中国建筑设计研究院机电专业设计研究院 天津市建筑设计院 中国建筑西北设计研究院有限公司 中国城镇供水排水协会设备材料工作委员会 重庆市供水管理处 济南市城市计划节约用水办公室 青岛市供水管理处 天津大学建筑设计研究院 同济大学建筑设计研究院（集团）有限公司 天津华汇工程建筑设计有限公司 合肥供水集团有限公司 哈尔滨供排水集团二次供水公司 天津市华澄供水工程技术有限公司 本规程参加单位：上海瀚深水业智能仪器有限公司 天津晨天自动化设备工程有限公司 无锡康宇水处理设备有限公司 天津市康天供水技术有限公司 天津市国威给排水设备制造有限公司 开利泵业（集团）有限公司 上海东方泵业（集团）有限公司 青岛华德仪表工程有限公司 厦门海源泵业有限公司 上海凯泉泵业（集团）有限公司 本规程主要起草人员：张迎五 赵 锂 刘建华 潘冠军 偶炯民 李 强 魏险峰 赵 亮 刘西宝 刘洪海 周 鹏 李 鹰 周孝萱 冯玉春 郑海军 孙守智 本规程主要审查人员：张大群 殷荣强 刘志琪 程宏伟 涂正纯 方玉妹 谭 明 吴桢东 崔春明 赖举伟 王 瑞 目 次 1 总 则 （1）2 术 语 （2）3 基本规定 （3）4 水质、水量、水压 （4）5 系统设计 （5）5.1 一般规定 （5）5.2 系统选择 （5）5.3 流量与压力 （5）5.4 管道布置（5）6 设备设施 （7）6.1 水池（箱）（7）6.2 压力水容器 （7）6.3 水泵 （8）6.4 管道与附件 （8）6.5 消毒设备 （9）7 泵 房 （10）8 控制与保护 （11）8.1 控制 （11）8.2 保护 （11）9 施 工 （12）9.1 一般规定 （12）9.2 设备安装 （12）9.3 管道敷设 （12）10 调试与验收 （13）10.1 调试 （13）10.2 验收 （13）11 设施维护与安全运行管理 （15）11.1 一般规定 （15）11.2 设施维护 （15）11.3 安全运行管理 （15）w w w.b z f x w.c o m 本规程用词说明 （17）引用标准名录 （18）附：条文说明 （19）w w w.b z f x w.c o m contents 1 General provisions （1）2 Terms （2）3 Basic requirements（3）4 Water quality、water quantity、hydraulic pressure（4）5 System design（5）5.1 General requirement （5）5.2 System selection（5）5.3 Flow and pressure（5）5.4 Pipeline layout （5）6 Device and facility（7）6.1 Cistern(water tank)（7）6.2 Pressure vessel（7）6.3 Water pump（8）6.4 Pipeline accessory（8）6.5 Disinfection device （9）7 Pump room（10）8 Control and protection（11）8.1 Control(11)8.2 Protection（11）9 Construction（12）9.1 General requirement（12）9.2 Equipment installation（12）9.3 Pipeline laying （12）10 Debugging and acceptance（13）10.1 Debugging（13）10.2 Acceptance（13）11 Operation maintenance and management (15)11.1 General requirement（15）11.2 Facility maintenance （15）11.3 Operation management（15）Explanation of wording in this specification（17）List of quoted standards（18）Addition:Explanation of provisions（19）w w w.b z f x w.c o m 1 1 总 则 1.0.1 为保障城镇供水安全、卫生和社会公众利益，提高二次供水工程的建设质量和管理水平，制定本规程。1.0.2 本规程适用于城镇新建、扩建和改建的民用与工业建筑生活饮用水二次供水工程的设计、施工、安装调试、验收、设施维护与安全运行管理。1.0.3 二次供水工程的建设和管理除应符合本规程的规定外，尚应符合国家现行有关标准的规定。w w w.b z f x w.c o m 2 2 术 语 2.0.1 二次供水 secondary water supply 当民用与工业建筑生活饮用水对水压、水量的要求超过城镇公共供水或自建设施供水管网能力时，通过储存、加压等设施经管道供给用户或自用的供水方式。2.0.2 二次供水设施 secondary water supply installation 为二次供水设置的泵房、水池（箱）、水泵、阀门、电控装置、消毒设备、压力水容器、供水管道等设施。2.0.3 叠压供水 additive pressure water supply 利用城镇供水管网压力直接增压的二次供水方式。2.0.4 引入管 service pipe,inlet pipe 由城镇供水管网引入二次供水设施的管段。w w w.b z f x w.c o m 3 3 基本规定 3.0.1 当民用与工业建筑生活饮用水用户对水压、水量要求超过供水管网的供水能力时，必须建设二次供水设施。3.0.2 3.0.2 二次供水二次供水不得不得影响城镇供水管网正常供水。影响城镇供水管网正常供水。3.0.3 新建二次供水设施应与主体工程同时设计、同时施工、同时投入使用。3.0.4 二次供水工程的设计、施工应由具有相应资质的单位承担。3.0.5 二次供水设施应独立设置，并应有建筑围护结构。3.0.6 二次供水设施应具有防污染措施。3.0.7 二次供水设施应有运行安全保障措施。3.0.8 3.0.8 二次供水设施二次供水设施中的中的涉水产品涉水产品应符合现行国家标准应符合现行国家标准生活饮用水输配水设备及防护材生活饮用水输配水设备及防护材料的安全性评价标准料的安全性评价标准GB/T17219GB/T17219 的的有关有关规定规定。3.0.9 二次供水设备应有铭牌标识和产品质量相关资料。w w w.b z f x w.c o m 4 4 水质、水量、水压 4.0.1 二次供水水质应符合现行国家标准生活饮用水卫生标准GB5749 的有关规定。4.0.1 二次供水水质应符合现行国家标准生活饮用水卫生标准GB5749 的有关规定。4.0.2 二次供水水量应根据小区及建筑物使用性质、规模、用水范围、用水器具及设备用水量进行计算确定。用水定额及计算方法，应符合现行国家标准 建筑给水排水设计规范GB50015、室外给水设计规范GB50013、城市居民生活用水量标准GB/T50331 的有关规定。4.0.3 二次供水系统的供水压力应根据最不利用水点的工作压力确定。w w w.b z f x w.c o m 5 5 系统设计 5.1 一般规定 5.1.1 二次供水系统的设计应与城镇供水管网的供水能力和用户的用水需求相匹配。5.1.2 二次供水系统的设计应满足安全使用和节能、节地、节水、节材的要求，并应符合环境保护、施工安装、操作管理、维修检测等要求。5.1.3 不同用水性质的用户应分别独立计量，新建住宅应计量到户，水表宜出户。5.2 系统选择 5.2.1 二次供水应充分利用城镇供水管网压力，并依据城镇供水管网条件，综合考虑小区或建筑物类别、高度、使用标准等因素，经技术经济比较后合理选择二次供水系统。5.2.2 二次供水系统可采用下列供水方式：1 增压设备和高位水池（箱）联合供水；2 变频调速供水；3 叠压供水；4 气压供水。5.2.3 给水系统的竖向分区应符合现行国家标准建筑给水排水设计规范GB50015 的规定。5.2.4 叠压供水方式应有条件使用。采用叠压供水方式时，不得造成该地区城镇供水管网的水压低于本地规定的最低供水服务压力。5.3 流量与压力 5.3.1 二次供水系统设计用水量计算应包括管网漏失水量和未预见水量，管网漏失水量和未预见水量之和应按最高日用水量的 812计算。5.3.2 二次供水系统的设计流量和管道水力计算应符合现行国家标准建筑给水排水设计规范GB50015 的规定。5.3.3 叠压供水系统的设计压力应考虑城镇供水管网可利用水压。5.3.4 高层建筑采用减压阀供水方式的系统，阀后配水件处的最大压力应按减压阀失效情况下进行校核，其压力不应大于配水件的产品标准规定的水压试验压力。5.3.5 高位水池（箱）与最不利用水点的高差应满足用水点水压要求，当不能满足时，应采取增压措施。5.4 管道布置 5.4.1 当使用二次供水的居住小区规模在 7000 人以上时，小区二次供水管网宜布置成环状，与小区二次供水管网连接的加压泵出水管不宜少于两条，环状管网应设置阀门分段。w w w.b z f x w.c o m 6 5.4.2 二次供水泵房引入管宜从居住小区给水管网或条件许可的城镇供水管网单独引入。5.4.3 室外二次供水管道的布置不得污染生活用水，当达不到要求时，应采取相应的保护措施，并应符合现行国家标准 室外给水设计规范GB50013的规定。5.4.4 小区和室内二次供水管道的布置应符合现行国家标准建筑给水排水设计规范GB50015的规定。5.4.5 二次供水的室内生活给水管道宜布置成枝状管网，单向供水。5.4.6 二次供水管道的伸缩补偿装置应按现行国家标准 建筑给水排水设计规范 GB50015执行。5.4.7 叠压供水设备应预留消毒设施接口。w w w.b z f x w.c o m 7 6 设备设施 6.1 水池（箱）6.1.1 当水箱选用不锈钢材料时，焊接材料应与水箱材质相匹配，焊缝应进行抗氧化处理。6.1.2 水池（箱）宜独立设置，且结构合理、内壁光洁、内拉筋无毛刺、不渗漏。6.1.3 水池（箱）距污染源、污染物的距离应符合现行国家标准建筑给水排水设计规范GB50015 的规定。6.1.4 水池（箱）应设置在维护方便、通风良好、不结冰的房间内。室外设置的水池（箱）及管道应有防冻、隔热措施。6.1.5 当水池（箱）容积大于 50m3时，宜分为容积基本相等的两格，并能独立工作。6.1.6 水池高度不宜超过 3.5m，水箱高度不宜超过 3m。当水池（箱）高度大于 1.5m 时，水池
