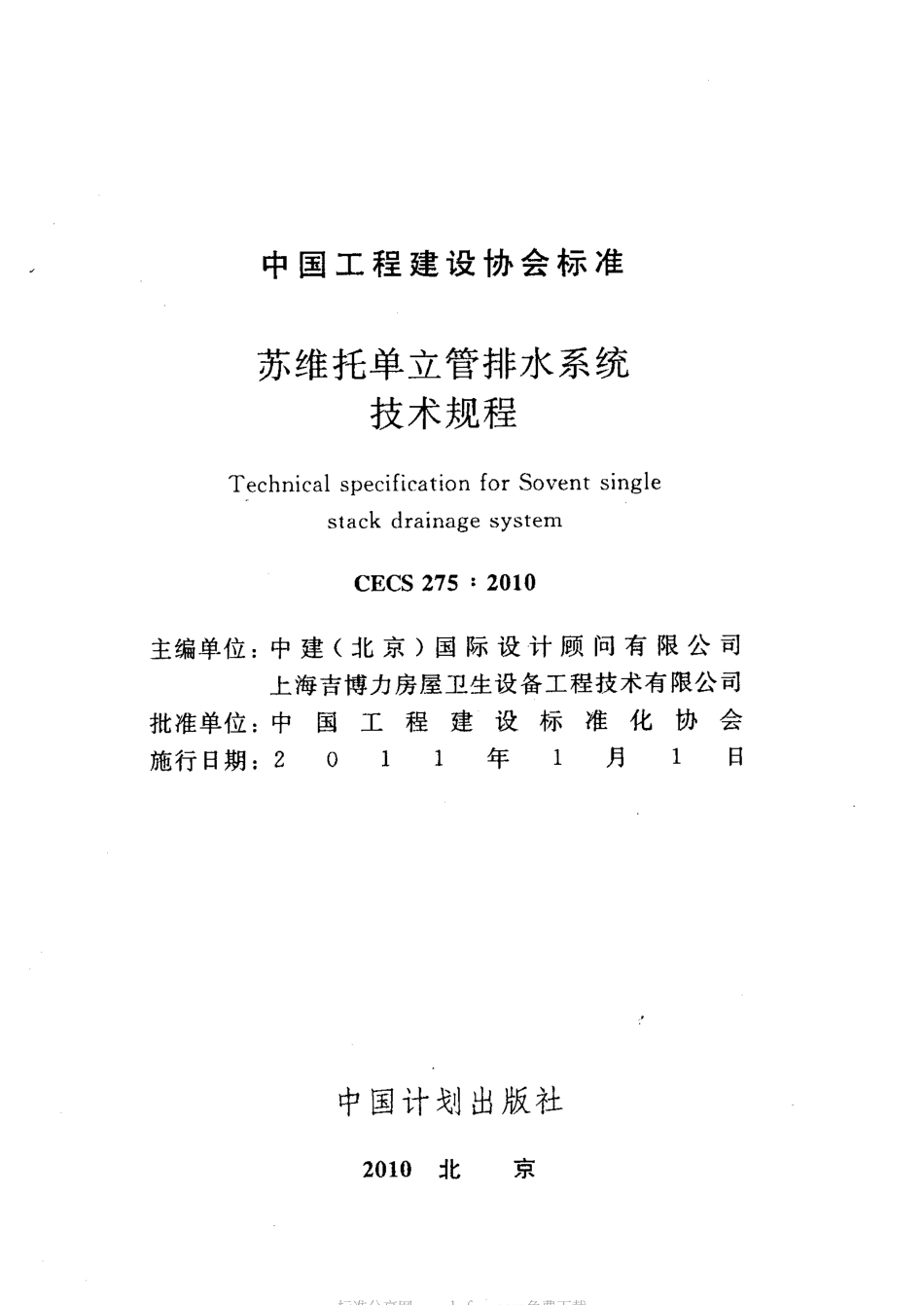

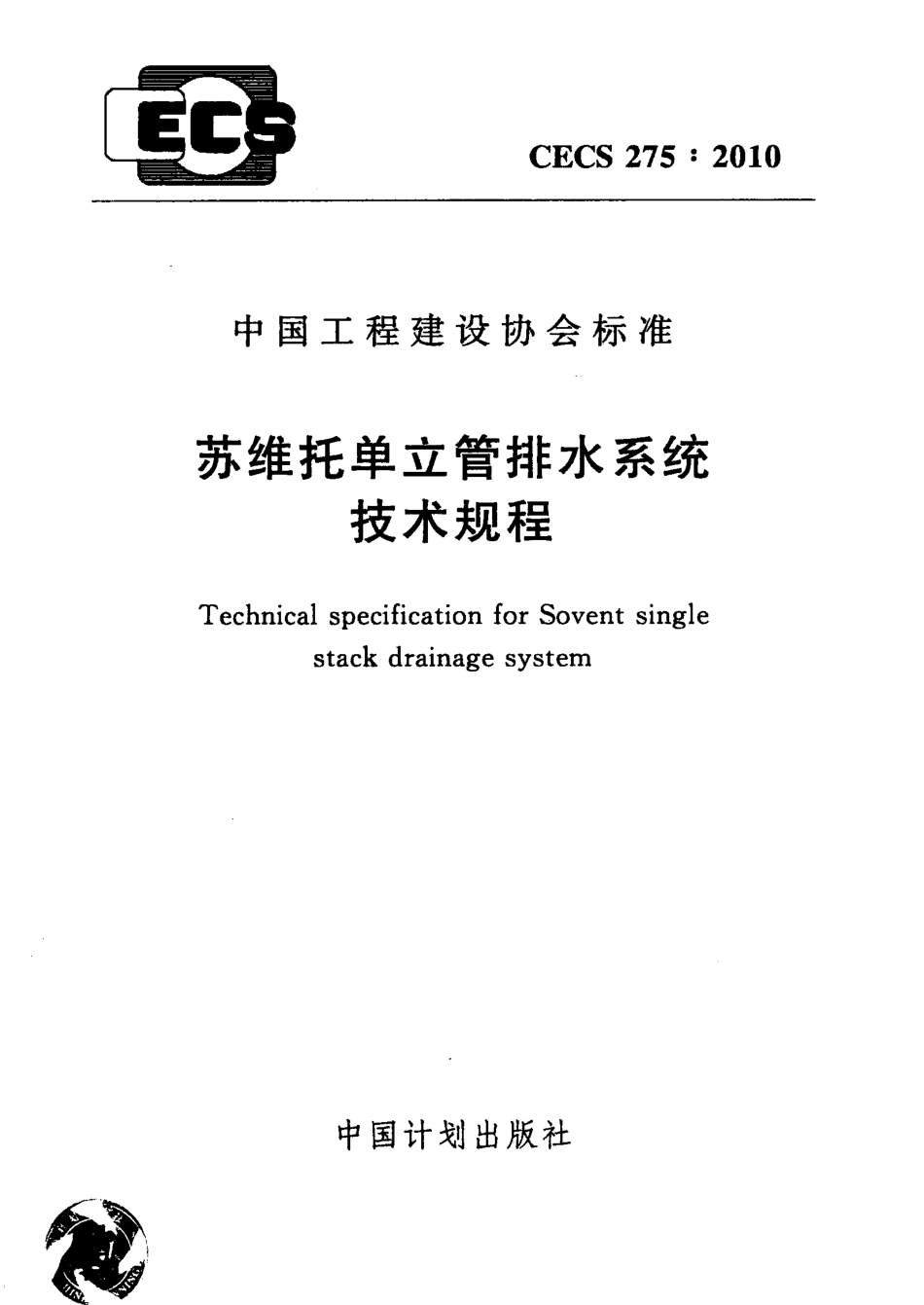

C E C S2 7 5：2 0 l 0中 国工程 建 设 协 会 标 准苏维托单立管排水系统技术规 程Technicalspeci f icationf0 rS0 ventsinglestack drain agesyst em中国计 划 出版中 国工程 建 设 协 会 标 准苏维托单立管排水系统技术规程TechnicalspecIncatio nforSoV en t singlestack drain agesystemC E C S 2 7 5：2 O 1 0主编单位：中 建(北 京)国 际 设 计 顾 问 有 限 公 司上海吉博力房屋 卫 生设备工程 技 术有 限公 司批 准单位：中国工程建设标准化协会施行 日期：2Ol1年1月1日中国计划 出版社2 0 l 0北标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m中国工程 建设 标 准化 协 会公 告第6 7号关于 发布苏维托单立管排水系统技术规程的公告根据 中国工程建设标 准化 协会关 于印发 中国工程建设标 准化协会2 o 0 7年第二批 标 准 制、修 订项目计 划 的 通 知(建标协字2o O78 1号)的要 求，由中建(北 京)国际设 计 顾 问有 限公 司 和上海吉博力房屋 卫生设 备工程技术 有 限公 司等单位 编制 的苏维托单立管排水系统技术规程，经本协会建筑与市政工程产品应用分会(筹)组织 审 查，现 批 准 发 布，编号 为C E C S2 7 5：2O 1O，自2 O 1 1年1月1日起 施行。中国工程 建设 标 准 化 协 会二。一。年 十月二十一w w w.b z f x w.c o m刖菁根据中国工程 建设标 准化 协会关于 印 发 中 国 工 程建设标准化协会2 0 O 7年第二批 标 准 制、修订项目计划 的通知(建标 协字2 o O78 1号)的要求，制定本规程。苏维托单立管排水系统有别于普通单立管排水 系统，也 有 别于双立管排 水 系统。与普通单立 管排水 系统相 比，苏维托单立管排水系统排水立管排水能力大，排水水力工况好；与双 立管排水系统相比，苏维托单立管排水 系统节省管材，少 占面积 且 便 于施工。苏维托单立管排水系统是特殊单立 管 排 水 系统 中特点显著、性 能良好且应用较早，应 用较广，应 用 时间较 长并值得 推 荐 的一种排水系统。本规程共分6章，包括：总则、术语、苏维托单立管排水系统 的组成、苏维托单立 管 排水系统设计、施工及 验 收 等 内容。根据原 国家计委计标 19 8 6l 6 4 9号 文关 予请 中国工程 建 设标准化委员会负责组织 推 荐性工程 建 设 标 准试 点工作 的通 知的要求，推荐给工程建设 设计、施工、监 理 等使 用 单 位 以及工程 技 术人员采用。本规程 由中国工程建设标 准化 协会 建筑 与市政工程产 品应 用分会(筹)归口管理并负责解释。在使用 中如有建议和发现需要修改和补充之处，请将意见和资料寄往解释单位(北京市海 淀区首 体南路9号 主语 国际2号楼，邮政编码：l o 0 O 4 4)。主 编 单 位：中建(北京)国际设计顾 问有 限公 司上海吉博力房屋卫生 设备工程技 术有 限公 司1标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m参 编 单 位：华东建筑设计研究院有限公司上海建筑设计研究院有限公 司同济大学建筑设计研究院上海 明谛科技实业有限公 司吉博力(上海)贸易有限公司主要起草人：姜文源郑大华康立 熙冯 旭 东归 谈 纯俞志根罗定 元杜伟 国马信国朱建荣陈旭辉周欣泳脱宁陈永张晓燕俞鹰刘彦菁温武周洪宏朱然主要审查人：左亚洲潘 德琦赵锂黄金屏贾苇程宏 伟方玉妹符培勇应 明康徐凤张海宇王珏姚灯银陈怀德吴祯w w w.b z f x w.c o mCO ntentslGen eralD r ovisions。(1)2Terms-(2)3So ven t svstem(3)31Generalreq uiremen t。(3)32P iD es(3)33Sovent(4)34Prcssure re【iefl ine。(7)4Desi gn ofsoven t system(9)41Generalreq uirem ent(9)42I】j pel in e con nection(1 2)43Co n nectio nofpressurerel ic ine1 5)5C0 n st ru cti0 n-(1 7)51Gcneralre(Iuiremen t(1 7)52Co n nectio n0fSo ven t(1 7)6Acceplan ce(19)61Basic requiren1entofqual it y m anagem ent(1 9)62Mat erials man agement“。(1 9)63In sc a1latjonprocessqua1ityc0 n rr 0l。(1 9)641)t pew o rkacccptance(2 O)Explan ationofwo rd ing inth isspeci f icati0 n(2 2)Ist 0fa uotedstandards(2 3)A ddition：Exp1an ationofpro visions(2 5)2w w w.b z f x w.c o m1总则101为保证 苏维托单立管排 水 系统工程 质 量，使系统符合安全、卫 生、适用、经济等基 本 要求，制定本规程。102本规程适用于新建、扩建和改建 的民用建筑 的苏维托单立管排水系统工程 的设计、施工及 验 收。1 O3苏维托单立管排水 系统采用的管材、管件 和苏维托均应符合 国家现行产品标准的要求。104苏维托单立 管 排 水系统工程 的设 计、施工和 验 收 除应 符合本规程外，尚应符合 国家现行有关标准的规定标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m2术语2O1苏维托单立 管 排 水 系 统s0 vent singIe st ackdrain agesyst em排水横支管与排水立管采用苏维托相连接的特殊单立管排水系统，简称苏维托系统。202苏维托S0 v ent旧称混合器、混 和器。为设在排水立管上，用于排水横 支管与排水立 管相 连接，具 有 能 消 除 水 舌 现 象 和 减 缓立 管 中水 流 速 度 等功 能要 求 的特 殊 管件。203泄压 管pressure rel iefl ine安装在排水立管底部用于 通气、泄 压 同时 可兼 用 于底 层 卫 生器 具 排水 的管 道。204偏 置管of fset排水 立管平 面位 置有偏 移，且 立管轴线平行的管段。2w w w.b z f x w.c o m3苏维托单立管排水 系统 的组 成31一般 规 定311苏维托单立管排水 系统应 由苏 维托、泄 压 管、排水 管材 和普通排水管件等组成(图311)。可目，j、分。2r殳一l5。V图311苏维托单立管排水系统组成J一排水 立管；2一苏维托；3一伸 顶通气管；4一排 水横 千管；5一排水横支管；6一泄压 管；7一洗脸盈；8一大便 器；9一楼 板312当有器具通气管环 形 通气管或辅助通气管时，苏维托单立管排水系统应 由苏维托、泄压 管、排水管材、通 气 管 材 和 普 通 排 水管件等组成。32管材321苏维托单立管排水 系统 的管材可按下列选用：l当采用塑料管时，可 采 用 高 密 度 聚 乙烯(H D P E)管、硬 聚3标准分享网 w w w.b z f x w.c o m 免费下载氯乙烯(P V C _U)管或 聚丙烯(P P)管；2当采用金属管时，宜采 用 柔性 接口排水铸铁管；3当有消音要求时，宜采用高 密度 聚乙烯(H D P E)消音管 和其 他材质 的消音 管。322苏维托单立 管 排水 系统 的管 材 不 宜采 用 内螺 旋 管(普通 型 内螺旋 管、中空壁 内螺旋管、加强型螺旋管和加强型钢塑复合螺旋管)。33苏维托33 _ 1苏维托的构造(图331一1)应 具有下列主要特征图331一l苏 维 托构造1一乙字管；2一挡板；3一立 管 水 流 腔；4横支管水流腔；5混合 区；6一横 支管预 留接口；7一缝 隙；8一立 管 中 心 线1带乙字管，其 内径不应小于 立 管 内径；2内设 挡 板，挡板上 部应 有空气通道；3内部 空 间应 分 为立 管水 流腔和横支管水 流腔两部分，立 管水 流 腔 过 水 断 面 尺 寸 不 得小于 立 管 内径；4H I)P E苏维托(图3312)应 有 上 下 两 排三个方 向预 留接口，上 排 管 径 为D N l。(De。)，下 排 管径 为D N 75(De7 5)。铸铁苏维托(图3313、表331)应 有 单 排单一方 向、双向或三个正方向预留接口，管径为D N l O O(De儿 O)或I)N 7 5(De7 5)；图3312H D f，E苏维托(a)立面D N I)o【)N l(J0(b)侧面图 3313铸铁苏维托外形(柔性连 接)l一横支管c；2一横支管D；3横支符E5标准分享网 w w w.b z f x w.c o m 免费下载表331铸铁苏维托型号、规 格(m m)型号D N横支管的配 置 形 式 及 管 径S V 1O 11O 0l 0 0S V 1 O Z1 0 0S V l 0 310 OS V l 0 41 O 07 5S V l 0 51O O7 5S V l 0 61 O 07 57 55上 下 连接立管接口的轴 线 应 为 同一垂直 线，立 管 与 横 支 管接口亦应 在 同一垂直线 上；6苏维托下部斜坡与水平线夹角应为6 O。；7苏维托 可带也可 不带乙字管，苏维托不 带 乙字管时，乙字管应 另配(图33卜4)。图3314不 带 乙字 管 的苏 维 托1一立 管 接 口；2一横支管接口；3一立 管 中 心 线铸铁材质 的苏维托乙字管可带也可不带旋流装置332苏维托应具有下列 主要功能：1降低排水立管的压 力波动；2有效 限制立 管水流速度，起 消能作用；3使立 管 水 流 和横支管水流在水流方 向改 向之前不 互 相 干扰，不 产 生水 舌 现 象；4内挡板 上 部 应 有 足 够 缝 隙，缝 隙 宽 度 应 与 腔 体 净 宽 等长；5可同时连 接13个方 向多个 排水横 支管 或连接通 气管。333苏维托类型应根据设置地点及空间位置大小、横支管接人方 向、高度和数量等条件选用。334苏维托宜采用整体成型。苏维托当采用高密度聚乙烯(H D P E)材 质 时，苏 维 托 的规 格尺寸和材料应符合建筑排水用高密度聚乙烯(H D P E)管 材 及 管件 C J T25O的规定。苏维托当采用铸铁材质时，苏维托 的规格尺 寸和材料应符合有关标准的规定。335苏维托单立管排水系统的苏维托材质应与管材材质相同，在材质不 同时，应符合下列规定：l当采用硬 聚氯乙烯(P V CU)管材 时，应 采 用 高 密 度 聚乙烯(H D P E)材质或铸铁材质的苏维托；2当管材材质与苏维托材质不 同时，应确保 连接 的可靠性 和接口的密封性。34泄压管341苏维托单立 管 排 水 系统 排 水 立 管 底 部 应 设 置 泄 压 管，泄压管应 由竖 向管段 和横 向管段 组 成，泄 压 管应 以4 5。管件与排水立管和 排 水 横管连接(图341)，连 接点 距 排 水立 管底 部 不 应 小 于2m。7标准分享网 w w w.b z f x w.c o m 免费下载图341泄 压 管 连 接1一排水 立管；2一泄 压 管；3一排 水横 干管342当底层卫 生 器 具排水管接入 泄 压管时，泄压 管管径应 与排水 立 管 管 径相 同。当底层卫 生 器具排水管单
