CECS363-2014 建筑同层检修(WAB)排水系统技术规程.pdf

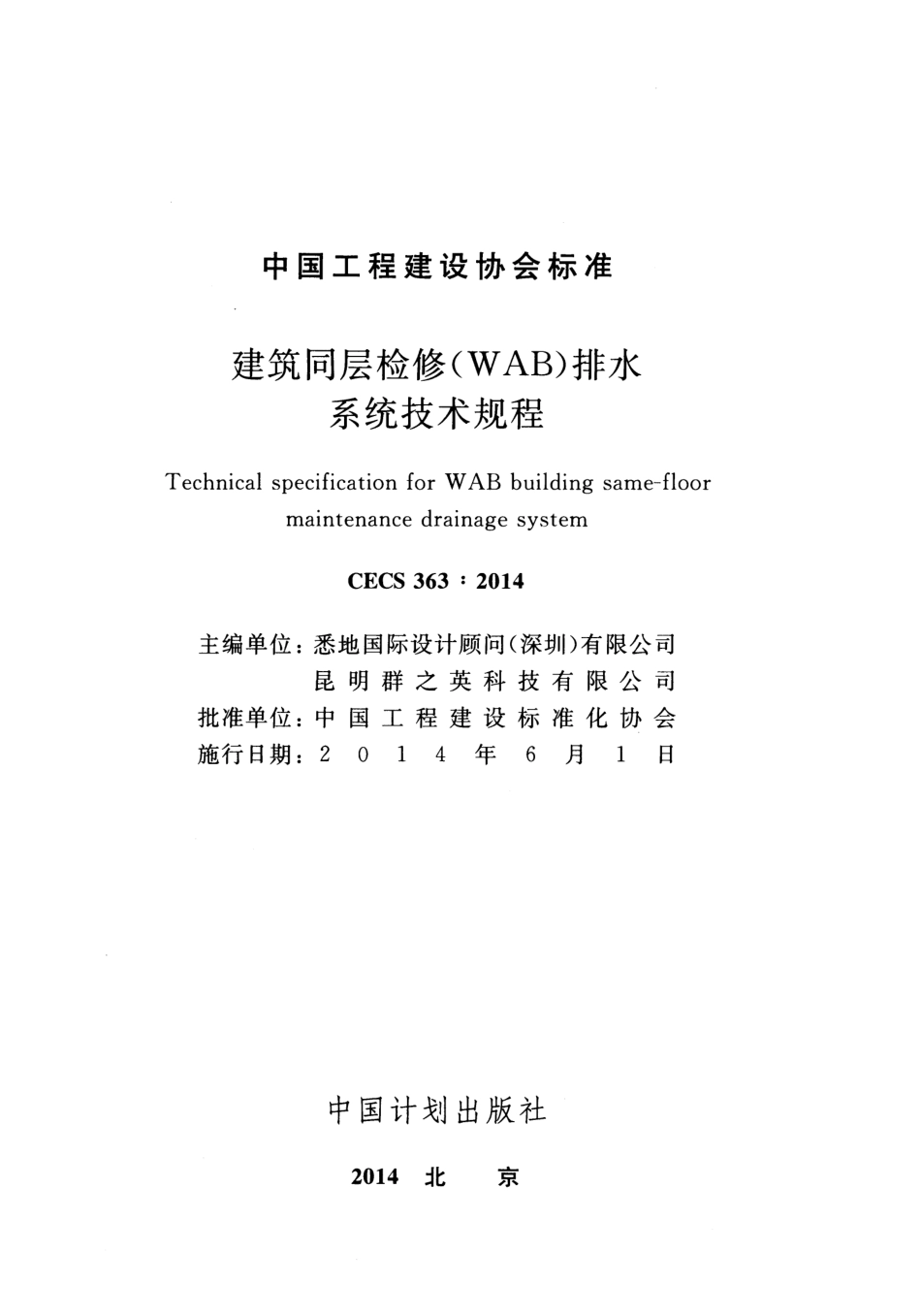

CECS 363:2014 中国工程建设协会标准建筑同层检修（WAB）排水系统技术规程Technical specification for W AB building same-floor maintenance drainage system 中国计划出版社中国工程建设协会标准建筑同层检修CWAB）排水系统技术规程Technical specification for WAB building same floor maintenance drainage system CECS 363:2014 主编单位：悉地国际设计顾问（深圳）有限公司昆明群之英科技有限公司批准单位：中国工程建设标准化协会施行日期：20 1 4 年6 月1 日中国计划出版社2014北京中国工程建设标准化协会公告第162号关于发布建筑同层检修CWAB）排水系统技术规程的公告根据中国工程建设标准化协会关于印发（2011年第一批工程建设协会标准制订、修订计划的通知（建标协宇201145号）的要求，由悉地国际设计顾问（深圳）有限公司、昆明群之英科技有限公司等单位编制的建筑同层检修（WAB）排水系统技术规程，经本协会组织审查，现批准发布，编号为CECS363:2014，自2014年6月1日起施行。中国工程建设标准化协会二O一四年二月十八日前言根据中国工程建设标准化协会关于印发（2011年第一批工程建设协会标准制订、修订计划的通知（建标协字201145号）的要求，制定本规程。建筑同层检修CWAB）排水系统是在既有建筑普通单立管排水系统、建筑特殊单立管排水系统和建筑专用通气立管排水系统理论和技术的基础上，采用WAB排水汇集器和WAB可调式特殊配件等，实现了系统水封主动补水防干捆、排水横支管同层请通与检修、地漏及所有排水器具接口适应不同二次装修高度，更重要的是，实现了卫生间、厨房和阳台在设置地漏条件下的不降板同层排水，对节省工程造价、提高建筑卫生标准均具有重要意义。该系统是种节能、安全、卫生并便于维护的建筑排水系统，填补了国内建筑同层检修排水系统的空白。本规程共分6章和2个附录，主要内容包括：总则，术语，设计，安装，验收和维护管理等。本规程由中国工程建设标准化协会归口管理并负责解释。在使用过程中如发现需要修改或补充完善之处，请将意见和有关资料寄送解释单位（北京市海淀区首体南路9号主i吾国际2号楼中国建筑标准设计研究院，邮政编码：100044）。主编单位：悉地国际设计顾问（深圳）有限公司昆明群之英科技有限公司参编单位：福建省建筑设计研究院上海世纪都城建筑设计研究院有限公司福州大学厦门合道工程设计集团有限公司 1 云南省设计院昆明市建筑设计研究院有限责任公司重庆市设计院中国建筑西南设计研究院有限公司贵州省建筑设计研究院贵州群之英科技铸造有限公司深圳市皇城地产有限公司主要起草人：刘德明姜文源林国强程宏伟吕晖罗定元张海宇杨他梅余广揭魏连青李益勤黄显奎孙钢董辉孙慧刘彦菁殷家伟邱寿华王杰主要审查人：赵惶陈怀德贾苇归谈纯袁玉梅方玉妹刘杰茹刘建华王竹 2 1 2 3 4 总术设3.1 3.2 3.3 3.4 安4.1 4.2 目次则语（2)计（5)一般规定系统组成(6)管道布置(9)水力计算门川装一般规定(1日管道安装4.3 WAB排水汇集器和WAB可调式特殊配件安装(2 1)5验收5.1 一般规定门幻5.2 局部工程验收门幻5.3 整体工程验收6 维护管理附录AWAB特殊管件附录BWAB可调式特殊配件(5 0)本规程用词说明引用标准名录附：条文说明 1 Contents 1 General provisions(1)2 Terms(2)3 Design(5)3.1 General reqmrements(5)3.2 System components(6)3.3 Pipeline laymg.(9)3.4 Hydraulic calculation(13)4 Installation(15)4.1 General reqmrements(15)4.2 Installation of pipeline(16)4.3 Installation of W AB drain collector and adjustable special parts(2 1)5 Acceptance(3 2)5.1 General requirements(3 2)5.2 Acceptance of local project(3 2)5.3 Acceptance of whole project(3 3)6 Mamtenance management(3日Appendix A W AB special fittings(3 6)Appendix B W AB adjustable special parts(5 0)Explanation of wording in this specification(5 3)List of quoted standards(5 4)Addi ti on:Explanation of provisions(5 5)2 1总则I.0.1 为规范建筑同层检修排水系统的设计、安装、验收及维护管理，做到技术先进、安全卫生、经济合理、确保质量，制定本规程。I.o.2 本规程适用于新建、扩建和改建的民用建筑中建筑同层检修排水系统的设计、安装、验收及维护管理。I.o.3 建筑同层检修排水系统中采用的特殊管件和特殊配件应符合本规程的有关规定，除特殊管件和特殊配件以外的管材、管件、配件和辅助材料均应符合国家现行相关产品标准的规定。I.o.4 建筑同层检修排水系统的设计、安装、验收及维护管理，除执行本规程外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 建筑同层检修排水系统building same layer mainte-nance drainage system 采用WAB排水汇集器和WAB可调式特殊配件的建筑排水系统。排水横支管同层敷设时，连接排水立管与排水横支管的配件使用具有同层检修功能的WAB排水汇集器（导流三通连体地漏、导流连体地漏），排水横支管异层敷设时，排水横支管使用具有同层检修功能的WAB排水汇集器（同层检修地漏）连接除大使器外的多个排水器具。排水横支管不论同层或异层敷设，所有排水器具接口均采用具有高度可调节功能的WAB可调式特殊配件，以下称WAB排水系统。WAB排水系统按排水立管通气方式的不同分为：WAB普通单立管排水系统、WAB特殊单立管排水系统、WAB专用通气立管排水系统。2.0.2 WAB排水汇集器W AB drain collector 自带水封，具有同层检修功能，具有适应毛坯房地面不同二次装修完成面的高度调节功能，能同时连接多个排水器具并集中排至排水立管的专用配件，包括导流三通连体地漏、导流连体地漏、同层检修地漏和水封盒。2.0.3 加强型旋流器strengthening cyclone 用于连接排水立管与排水横支管，使立管水流和横支管汇入水流快速形成附壁螺旋流，且具有改善排水系统水力工况、减缓立管内水流速度、消除水舌现象和降低系统水流噪声等功能要求的特殊管件。2.0.4 导流三通连体地漏flow guide tee siamese floor drain 一种WAB排水汇集器，专用于卫生间和厨房同层排水的加强型旋流器，可应用于不降板同层排水、微降板同层排水和传统降板同层排水。地漏、三通与旋流器为一体结构，可连接多个排水器具，地漏自带水封，高度可调节范围大，具有快速排除地面积水、水封防干洒、防臭、防虫、防返溢、同层检修等功能。2.0.5 导流连体地漏flow guide siamese floor drain 一种WAB排水汇集器，专用于阳台不降板同层排水的加强型旋流器，地漏与旋流器为一体结构，地漏自带水封，高度可调节范围大，具有快速排除地面积水、水封防干酒、防臭、防虫、防返溢、同层检修等功能。2.0.6 同层检修地漏same-floor maintenance floor drain 一种WAB排水汇集器，由外套和可拔出内套组成，自带水封，高度可调节范围大，具有快速排除地面积水、水封防干捆、水封抗压力搅动能力强、防臭、同层检修等功能。应用于传统降板同层排水时，还具有安全排除降板层积水功能。包括传统降板同层排水专用的WAB-I型同层检修地漏、WAB-E型同层检修地漏和异层排水专用的WAB-III型同层检修地漏。2.0.7 水封盒water seal box 一种WAB排水汇集器，由外套和可拔出内套组成，自带水封，具有水封防干捆、水封抗压力波动能力强、防臭、同层检修等功能，盖子平时密闭，清理时可打开，通常设置于洗涤盆（池）、洗衣盆（池）下方的本层排水横支管上。2.0.8 WAB可调式特殊配件W AB adjustable special parts 用于连接排水支管和地漏或器具排水管的特殊配件，具有同层检修功能，具有适应毛坯房地面不同二次装修完成面的高度调节功能，应用于异层排水时，可埋设在结构板中，无需预留孔洞和补洞。包括同层排水用可调式防虫防溢地漏、可调式器具连接器，异层排水用可调式防虫防溢地漏、可调式器具连接器，同层排水和异层排水通用可调式大便器连接器。3 2.0.9 可调式防虫防溢地漏adjustable insect and overflow prevention floor drain 一种WAB可调式特殊配件，无水封，内部设有重力止回阀，高度可调节范围大，具有排除地面积水、防虫、防异昧、防返溢、辅助防止水封干洒等功能。包括同层排水用可调式防虫防溢地漏和异层排水用可调式防虫防溢地漏。2.0.10 可调式器具连接器adjustable ware connector 一种WAB可调式特殊配件，无水封，内部设有重力止回阀，高度可调节范围大，专用于连接洗脸盆、浴盆、洗衣机等器具排水管，具有防虫、防异昧、防返溢、辅助防止水封干调等功能。包括同层排水用可调式器具连接器和异层排水用可调式器具连接器。2.0.11 可调式大便器连接器adjustable stool device 一种WAB可调式特殊配件，同层排水时用于连接WAB排水汇集器调节段，也可用于连接排水支管和大便器排水口，异层排水时预埋于同层检修地漏位置和大使器排水口位置。2.0.12 底部异径弯头bottom reducing elbow 出口端比进口端管径放大一至二级，用于连接排水立管与排水横干管或排出管，通过有效降低排水立管底部及横干管或排出管始端的正压波动而达到改善排水横管水力工况的特殊管件。2.0.13 积水排除器water leakage WAB I型同层检修地漏、WAB-E型同层检修地漏、导流三通连体地漏和导流连体地漏应用于卫生间传统降板同层排水时的配套部件，带有若干排水小孔，用于收集降板同层排水可能产生的渗漏积水。4 3设计3.1一般规定3.1.l 除适用于一般场所外，WAB排水系统特别适用于下列场所：I 要求地漏水封不易干捆的场所；2 要求实现排水横支管同层检修的场所；3 要求卫生间、厨房和阳台在设置地漏的同时实现不降板同层排水的场所；4 要求E生间采用降板同层排水时需要安全可靠排除降板层内渗漏积水的场所；5 毛坯房三次装修时，要求元需拆除原有地漏等排水器具接口的场所；6 异层排水时，要求无需预留楼板孔洞和补洞的场所。3.1.2 WAB排水系统类型的选择可按下列原则确定：I 9层及9层以下居住类建筑可选WAB普通单立管排水系统；2 建筑标准要求较高的多层住宅、10层及10层以上居住类建筑宜选择WAB特殊单立管排水系统；3 带多厕位的公共建筑卫生间宜选择WAB专用通气立管排水系统。3.1.3 WAB排水系统应用于卫生间同层排水时，应符合下列要求：I 仅设一个地漏且地漏靠近排水立管时，无需降板；2 地漏远离排水立管或设2个（含）以上地漏或设有浴盆时，降板高度宜大于80mm;3 降板高度大于150mm时，宜设积水排除器。3.1.4 采用WAB排水系统时，卫生间大便器类
