CECS173-2004 水泥聚苯模壳格构式混凝土墙体住宅技术规程.pdf

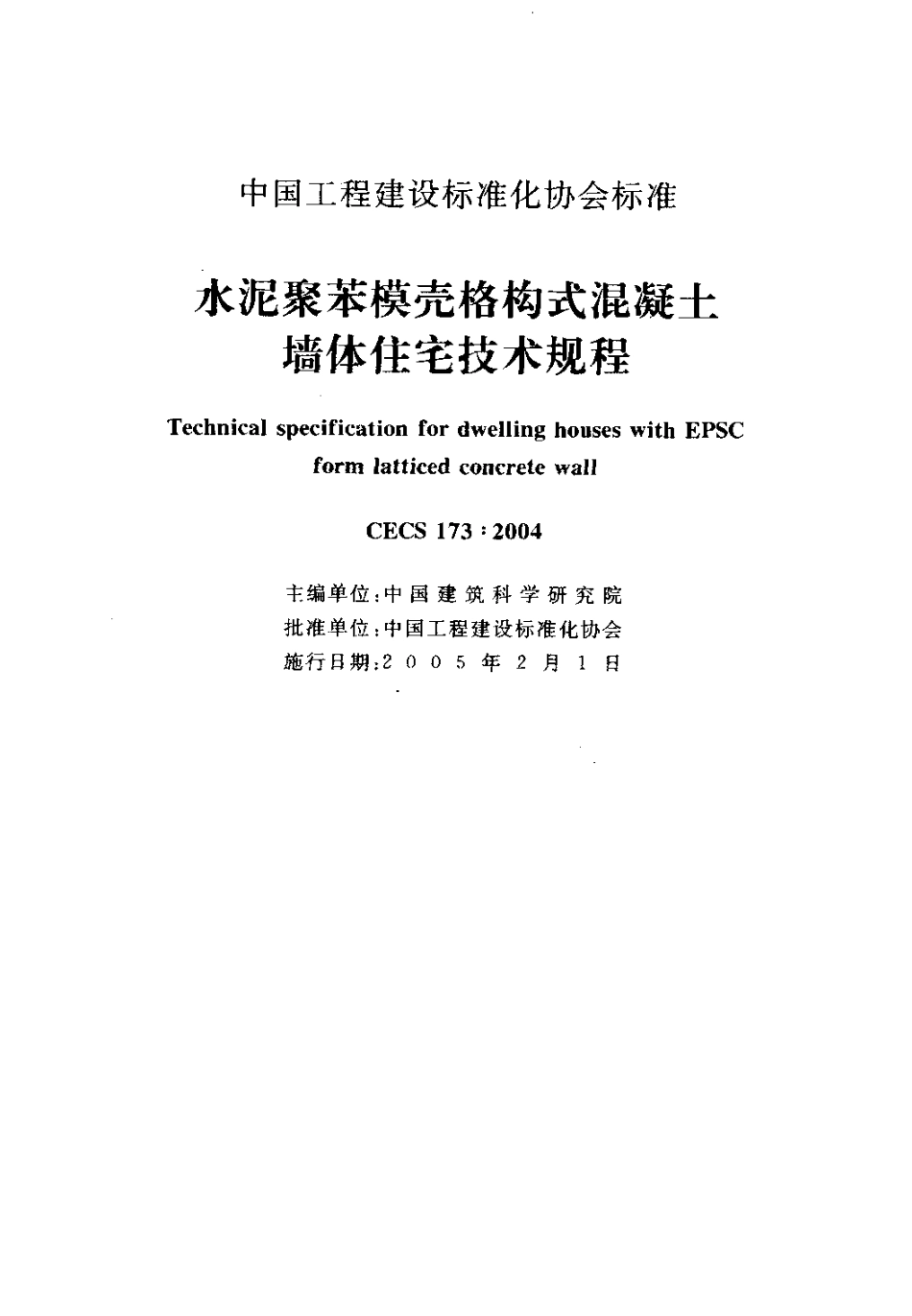

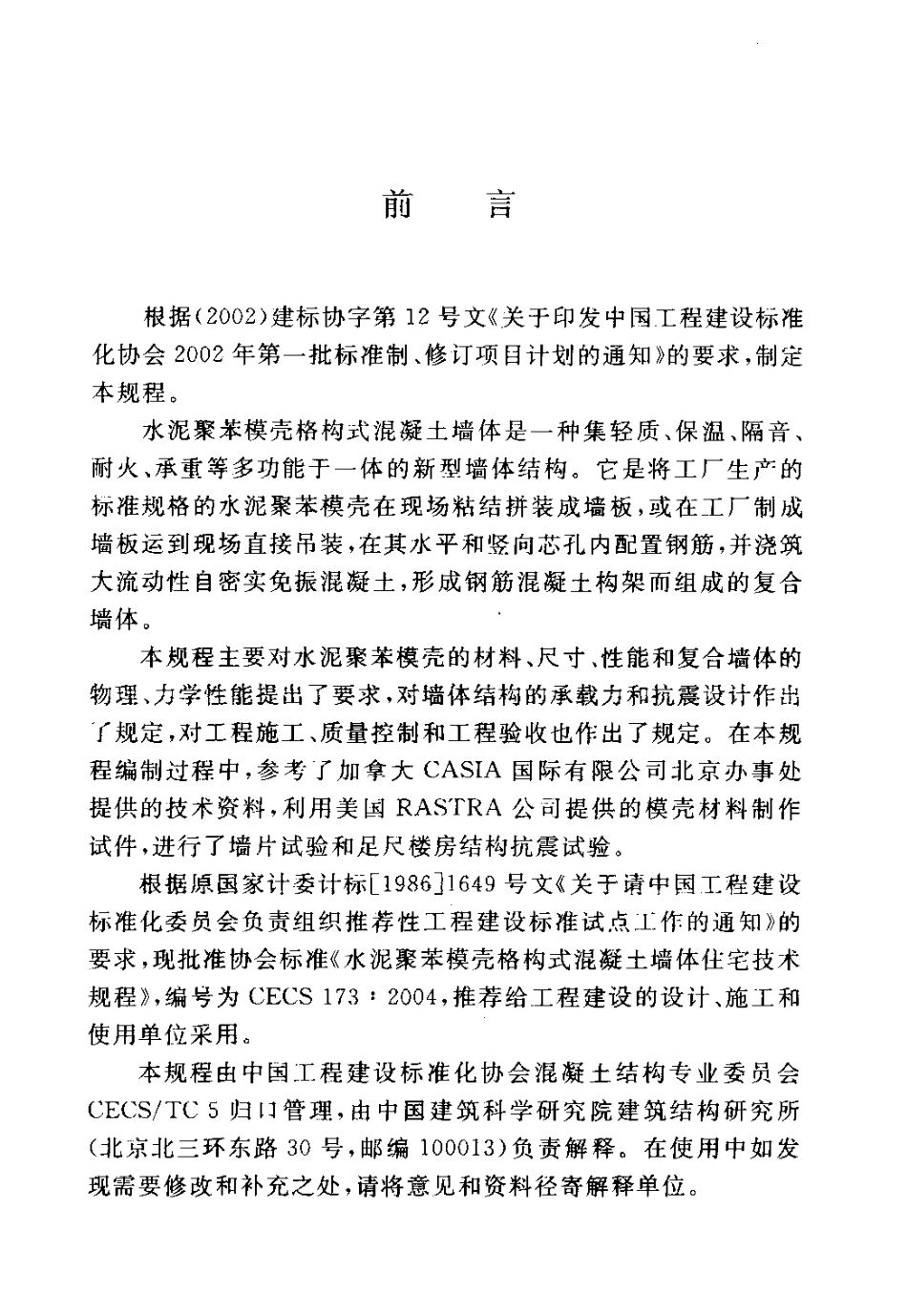

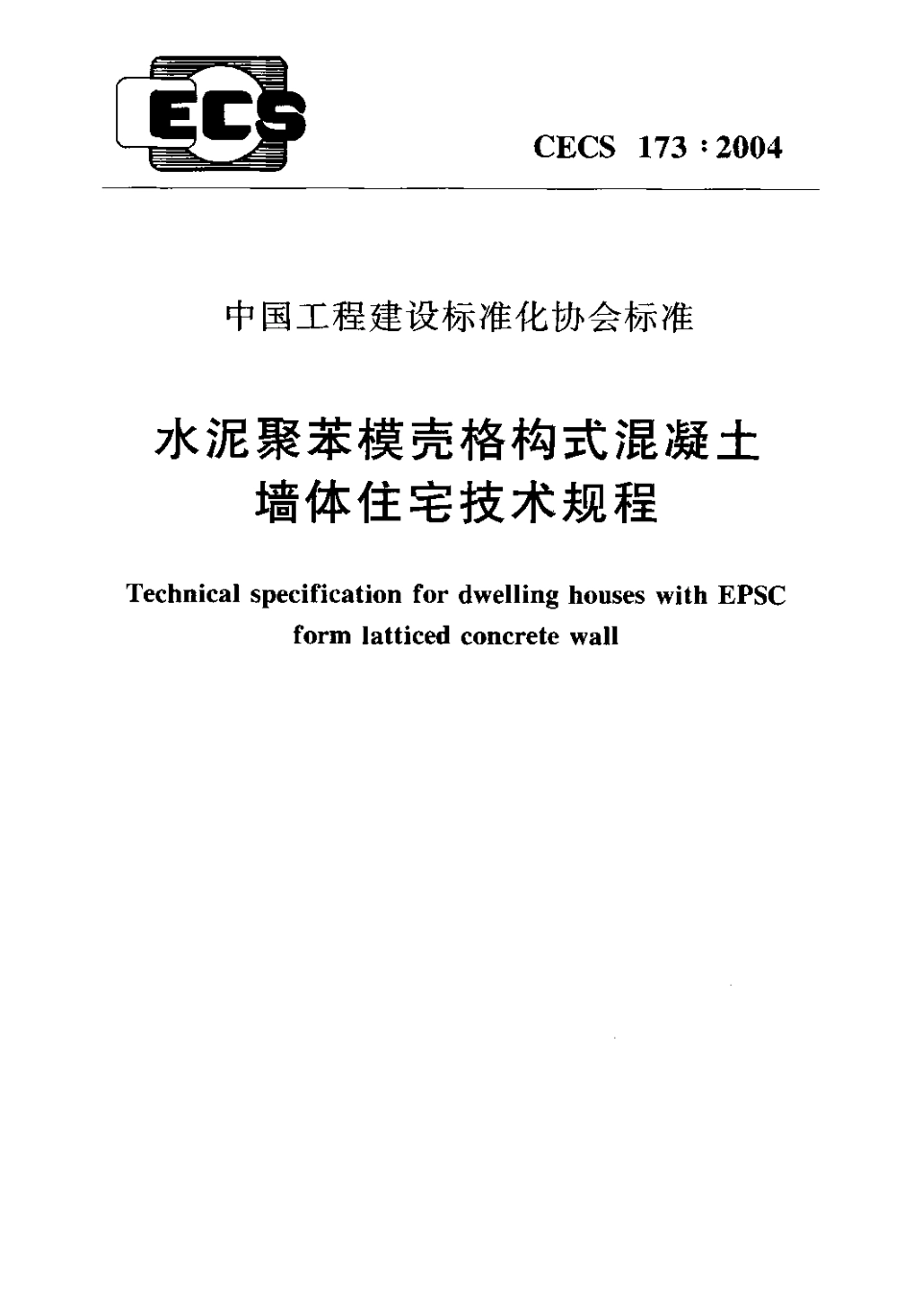

E 1 4CECS 1 7 3:2 0 0 4中国工程建设标准化协会标准水泥聚苯模壳格构式混凝土 墙体住宅技术规程T e c h n i c a l s p e c i f i c a t i o n f o r d w e l l i n g h o u s e s w i t h E P S C f o r m l a t t i c e d c o n c r e t e wa l l中国工程建设标准化协会标准水泥聚苯模壳格构式混凝土 墙体住宅技术规程T e c h n i c a l s p e c i f i c a t i o n f o r d we l l i n g h o u s e s wi t h E P S C f o r m l a t t i c e d c o n c r e t e wa l lCE C S 1 7 3:2 0 0 4主编单位:中 国建 筑科 学研 究 院批准单位:中国工程建设标准化协会施行日期 2 0 0 5年 2月 1 日目 J舀 根据(2 0 0 2)建标协字第 1 2号文 关于印发中国工程建设标准化协会 2 0 0 2 年第一批标准制、修汀项目计划的通知 的要求，制定本规程。水泥聚苯模壳格构式混凝土墙体是一种集轻质、保温、隔音、耐火、承重等多功能于一体的新型墙体结构。它是将工厂生产的标准规格的水泥聚苯模壳在现场粘结拼装成墙板，或在工厂制成墙板运到现场直接吊装，在其水平和竖向芯孔内配置钢筋，并浇筑大流动性自密实免振混凝土，形成钢筋混凝土构架而组成的复合墙体 本规程主要对水泥聚苯模壳的材料、尺寸、性能和复合墙体的物理、力学性能提出了要求，对墙体结构的承载力和抗震设计作出r 规定，对工程施工、质量控制和工程验收也作出了规定在本规程编制过程中，参考 r加拿大 C A S I A 国际有限公司北京办事处提供的技术资料，利用美国R AS T R A公司提供的模壳材料制作试件，进行了墙片试验和足尺楼房结构抗震试验。根据原国家计委计标 1 9 8 6 1 6 4 9 号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知 的要求，现批准协会标准 水泥聚苯模壳格构式棍凝土墙体住宅技术规程，编号为C E C S 1 7 3:2 0 0 4，推荐给工程建设的设计、施工和使用单位采用 本规程由中国工程建设标准化协会混凝土结构专业委员会C E C S/T C 5归 I 管理，由中国建筑科学研究院建筑结构研究所(北京北三环东路 3 0号，邮编 1 0 0 0 1 3)负责解释。在使用中如发现需要修改 和补充之处，请将意 见和 资料 径寄解释单位。主 编 单 位:中国建筑科学研究院参 编 单 位:加拿大 C AS I A国际有限公司北京办事处主要起草人:李明顺吴廉仲(以下按姓氏笔画排列)王翠坤支鹤龄刘军进戎君明肖从真 汪惟兴杨善勤张良纯张红腌郝锐坤中国工程建设标准化协会 2 0 0 4年 1 0月 2 0日目次1 总则.(1)2 术语、符号 ，、，一(2)2.1 术语 ，。(2)2.2符 号 ，“，(2)3 材料.(4)3.1 水泥聚苯颗粒 ，(4)3.2 混凝土 4，。1 ，(4)3.3 钢筋 。5)4 建筑和节能设计 (7)4.1 建筑设计 ，。，一(7)4.2 建筑节能设计 (9)5 结构非抗震设计 ，(1 2)5.1 一般规定 ，。一(1 2)5.2 截面承载力计算 ，(1 3)5.3 构造措施 ，。，一，(1 4)6 结构抗震设计 1 9)6.1 一般规定 。，(1 9)6.2 截面承载力计算 ，(2。)6.3 抗震构造措施 ，(2 0)7 施工及验收 4 ，一(2 3)7.1 一般规定 ，、(2 3)7.2 模壳工程 ，(2 5)?.3 钢筋工程 ，一(2 6)7.4 混凝土工程 (2 8)1 7.s 水泥聚苯模壳格构式混凝土墙体分项工程验收 (3 0)7.6 合格判定 ，(3 1)附录A自密实混凝土性能试验方法 (3 3)本规程用词说明 .，.(3 3)附:条文说明 ，.(4 1)1总则1.0.1 为促进水泥聚苯模壳格构式混凝土墙体在住宅建筑中的合理应用，做到安全适用、经济合理、节约能源 制定本规程1.0.2 本规程适用于抗震设防基本烈度不大于 s 度、设计基本地震加速度不大于。.2 g 地区，采用水泥聚苯模壳格构式混凝土墙体建造的，层数不超过 6 层的住宅建筑的设计、施工及验收。1.0.3 水泥聚苯模壳格构式混凝土墙体多层住宅建筑的设计、施工及验收，除本规程有明确规定的外，其余均应符合国家现行有关标准的规定2 术语、符号2.1术语2.1.1 水泥聚苯模壳格构式混凝土墙体e x p a n s i v e p o l y s t y r e n eg r a n u l e c e me n t(EP S C)l a t t ic e d c o n c r e t e wa l l 由工厂生产的水泥膨胀聚苯颗粒模壳与现场浇筑的格构式混凝土构架构成的组合墙体可简称格构式混凝土墙体，国外也称纳士塔(R A S T R A)墙体。2.1.2 水泥聚苯模壳e x p a n s i v e p o l y s t y r e n e g r a n u l e c e me n tf o r m 由聚苯颗粒、水泥、水、外加剂等，按规格尺寸在工厂内模压而成的单元体。模壳分为标准件、对称件、边端件三种。2.1.3 混凝土格构梁、格构柱c o n c r e t e l a t t i c e b e a m a n d c o l-u m n 在水泥聚苯颗粒模壳形成的水平和竖向芯孔内配置至少一根钢筋，并浇筑自密实混凝土而形成的构架中的水平梁和竖向柱。2.1.4 加强格构柱r e i n f o r c e d c o n c r e t e l a t t i c e c o l u mn 竖向芯孔内配置不少于三根纵向钢筋和适量箍筋的格构柱。2.1.5 自 密实混凝土 s e l f-c o m p a c t a b l e c o n c r e t e 不需振捣而能自密实充满芯孔的大流动度混凝土。2.2符号2.2.1 作用效应 N 轴向力设计值;几 1 一弯矩设计值;V 一一 剪力设计值。2.2.2 材料性能 ok I 大 混凝土轴心抗压强度标准值、设计值;大 k、f一 混凝土轴心抗拉强度标准值、设计值;气、一 水泥聚苯颗粒的导热系数;k 一外墙主体部位的传热系数;k一外墙平均传热系数:D外墙主体部位的热惰性指标。2.2.3 几何参数 一一 格构式混凝土墙截 面高度，水泥 聚苯模壳厚 度;b,一 格构式混凝土墙折算厚度;d钢筋直径，圆形 截面直径;0形状 系数。3 材料3,1 水 泥聚苯颗粒3.1.1 水泥聚苯颗粒应由水泥、聚苯颗粒、外加剂和水配制而成。其主要性能应满足下列要求:1力学性能 干密度3 5 0 k g/m (允许偏差士1 0%)抗压强度不小于。.4 N/mm 抗拉强度不小于。3 N/m m 2物理性 能 导热系数不大于。.0 8 3 W/(m K)抗冻性一2 0-y 1 0 0 0C，循环 5 0 次，无损坏 质量吸水率不大于 3 4.5%3.1.2 聚苯乙烯泡沫塑料颗粒的粒径宜采用 2 6 m m，堆积密度应为 1 2-2 1 k g/m.3.1.3 对聚苯乙烯泡沫塑料颗粒应采取防止虫蛀和鼠啃的有效措施3，2混凝土3.2.1 楼板、圈梁应采用普通混凝土浇筑普通混凝土的轴心抗压强度标准值众和轴心抗拉强度标准值五 k 应按表3.2.1 采用。表 3.2.1 混凝土强度标准值(N/mm )强度种 类混凝 土强度 等级 一“0一C 2 5一I C 3。一!。3 5I C A OI C 5 0天1 3.一一1 6.7一一 2 0.1一2 3.42 6.83 2.4了，k1.5 41.7 82.0 12 22.3 92.6 43.2.2混凝土的 轴心 抗压强度设计值f和轴心抗拉强度设计值厂 应按表3.2.2 采用。表 3.2.2混凝士强度设计值(N/m m)混 凝土强 度等级强 度 种 类以一川一渊翩一川一1136C Z 5上!91 2 7(x.351 6 7州 书 409 13.2.3 混凝土的受压、受拉弹性模量 三 应按表 3.2.3采用。表 3.2.3混 凝 土 弹 性 模 (X 1 11 N/m m)混凝 L 强度 等级 F.20_ I一 C 25,-2_ 80(一0 C 3)0 1 3.1一 C IO3.253.2.4水昵 聚禾模壳 格构式棍凝 土墙体的芯孔 内应米用 目密买混凝土浇筑。自密实混凝土的轴心抗压、抗拉强度标准值、强度设计值和混凝土的受压、受拉弹性模量分别按表 3.2.1、表 3.2.2和表 3.2.3采用。3.3钢筋3.3.1水 泥 聚苯 模壳 格 构式 混凝 土 墙 体结 构 宜采 川 HPB 2 3 5级、H RB 3 3 5 级和HR B 4 0 0 级普通钢筋。3.3.2 普通钢筋的强度标准值J yk 应按表3.3.2 采用。表 3.3.2 普通钢筋强度标准值(N/mm )种举一符号一 直 径、n l m)一 H R B 2 3 5(Q 2 3 5)H R B 3 3 5(2 0 Mn S i)N 一 2()6一 S)热 轧 钢 筋HRB 4 0 0(2 0 M.S i V,2 0 M.S i N h_ 2 0 M.T1)6 气 0爪 23 533 54 0咬 3.3.3 普 通 钢筋 的 抗 拉强 度 设 计值人 和 抗压 强 度设计 值f,应按 表 3.3.3采用。衰3.3,3 普通钢筋强度设计值(N/m m)种类符 号t,儿，热轧 钢筋HR B 2 3 5(Q 2 3 5)争2 1 021 0HRB 3 3 5(2 0 M.S i)全3 0 030 0HR B4 0 0(2 0 M n S i V,2 0 M.S i N b,2 0 M.T i)中3 6036 03.3.4 普通钢筋的弹性模量 凡 应按表 3 _ 3.4采用。表3.3.4 普通钢筋弹性模I t(X1 0 N/mm )种类F.H R B2 352 工HR B3 3 5,HRB 4 0 02 04 建筑和节能设计4.1 建 筑 设 计4.1.1 水泥聚苯模壳格构式混凝土墙体住宅的建筑设计，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。4.1.2 水泥聚苯模壳格构式棍凝土墙体住宅的平面、竖向模数和墙身的定位应符合下列规定:1 水泥聚苯模壳格构式混凝土墙体住宅的建筑平面模数宜采用 4 M，竖向模数宜采用 1 m;2 水泥聚苯模壳格构式混凝土墙 体宜采用 中心线定位法。4.1.3 水泥聚苯模壳格构式混凝土墙体上挑出的建筑构配件应与建筑梁板、墙体格构梁柱、边缘构件等有牢固的连接。墙体上各种洞口的设置、管线的预埋与附着、设备与建筑构配件的固定，以及各种预埋件等的位置，均应在水泥聚苯模壳拼排的平、立面图上详细标注。凡埋人墙体格构梁、柱内的管线等，均应与结构设计配合4.1.4 水泥聚苯模壳格构式混凝土墙体的墙面保护及其饰面应符合下列规定:1 当水泥聚苯模壳格构式混凝土墙体用作外墙时，其外表面应做饰面。饰面宜采用有防护层的涂料;2 从外墙挑出的建筑构配件应做防水、排水等处理;3 当墙体用于高湿度房间时，墙面应设防水涂层。4.1.5 水泥聚苯模壳格构式混凝土墙体住宅的屋面排水应符合下列规定:1 住宅的屋面应采用有组织排水系统;7 2 当墙体用作女儿墙时，顶层墙内的加强格构柱和边缘构件宜延伸到女儿墙墙顶。在抗震设防地区，加强格构柱的设置位置应符合结构的抗震设计要求;女儿墙顶部应设现浇钢筋混凝土压顶梁，并向屋面方向排水。4.1.6 水泥聚苯模壳格构式混凝土墙体上的门、窗框，应与格构梁、柱或边缘构件等可靠连接。4.1.7 水泥聚苯模壳格构式混凝土墙体住宅的地下室，应采用现浇钢筋混凝土结构或其他类型的结构4.1.8 水泥聚苯模壳格构式混凝土墙体应是非燃烧体。当墙
