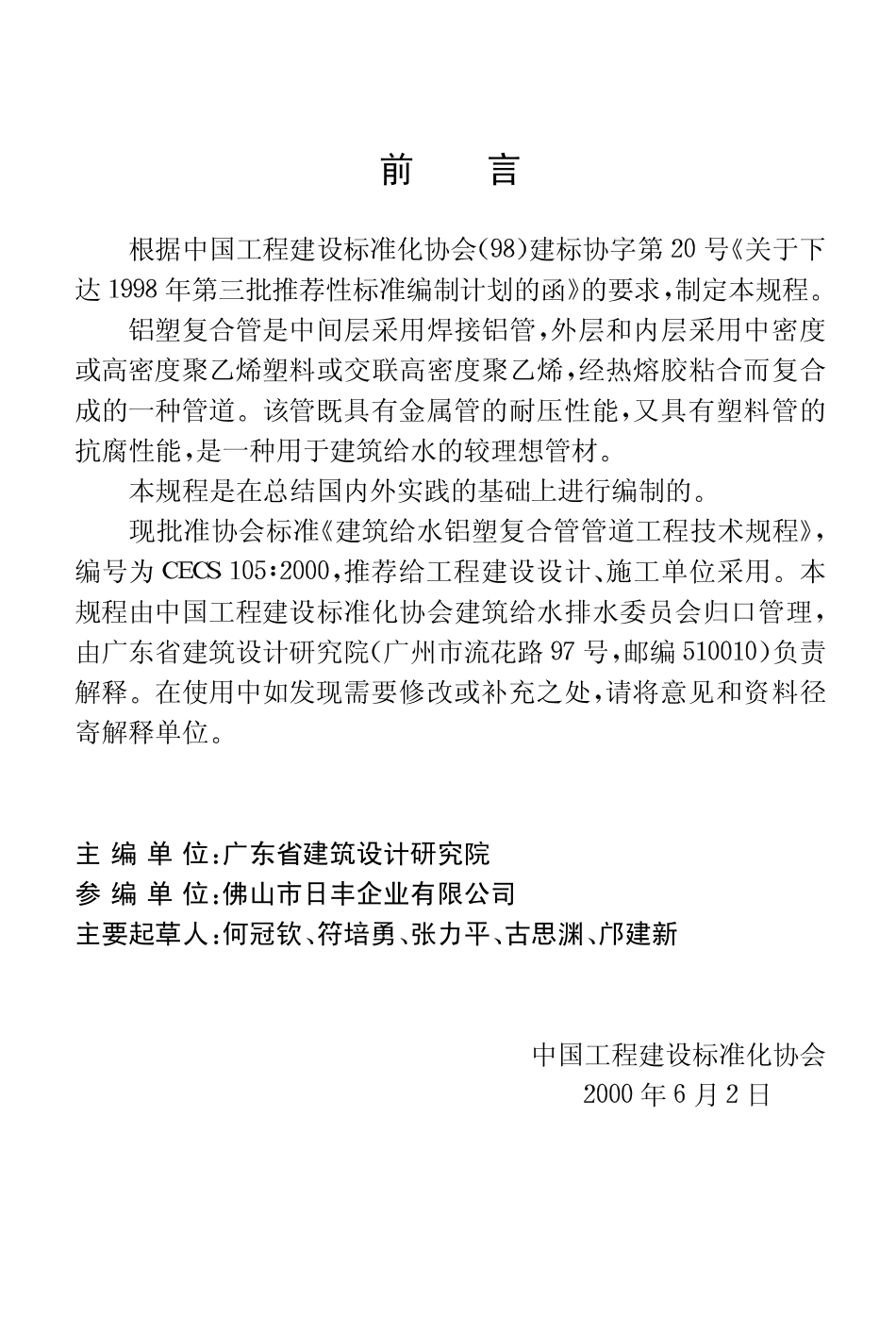

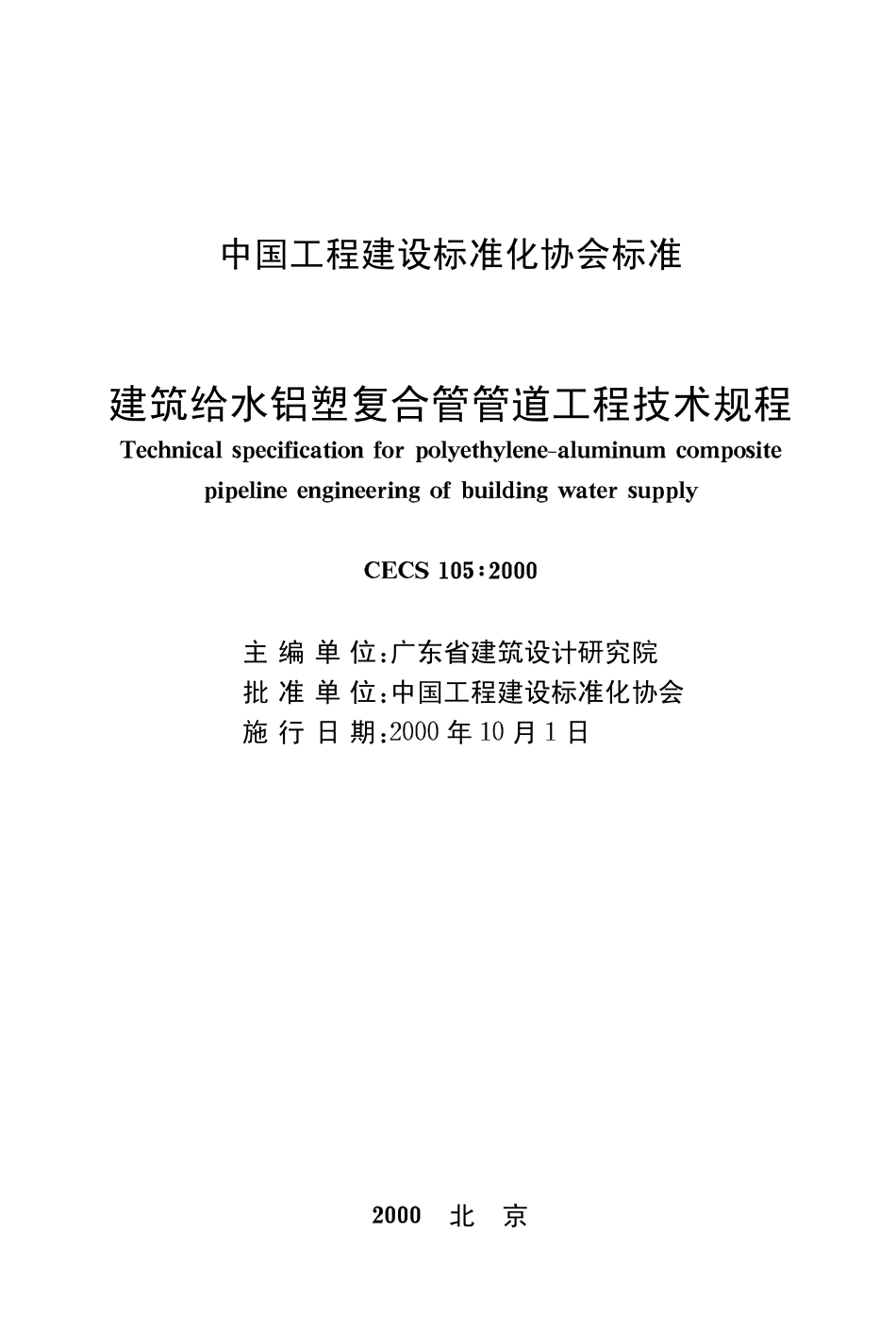

建标中国工程建设标准化协会标准建筑给水铝塑复合管管道工程技术规程北京中国工程建设标准化协会标准建筑给水铝塑复合管管道工程技术规程主 编 单 位 广东省建筑设计研究院批 准 单 位 中国工程建设标准化协会施 行 日 期年月日北京前言根据中国工程建设标准化协会建标协字第号 关于下达年第三批推荐性标准编制计划的函 的要求 制定本规程铝塑复合管是中间层采用焊接铝管 外层和内层采用中密度或高密度聚乙烯塑料或交联高密度聚乙烯 经热熔胶粘合而复合成的一种管道该管既具有金属管的耐压性能 又具有塑料管的抗腐性能 是一种用于建筑给水的较理想管材本规程是在总结国内外实践的基础上进行编制的现批准协会标准 建筑给水铝塑复合管管道工程技术规程编号为推荐给工程建设设计 施工单位采用本规程由中国工程建设标准化协会建筑给水排水委员会归口管理由广东省建筑设计研究院 广州市流花路号 邮编负责解释在使用中如发现需要修改或补充之处 请将意见和资料径寄解释单位主 编 单 位 广东省建筑设计研究院参 编 单 位 佛山市日丰企业有限公司主要起草人 何冠钦 符培勇 张力平 古思渊 邝建新中国工程建设标准化协会年月日目次总则术语材料一般规定质量要求与检验设计管道布置和敷设管道变形计算管道水力计算防冻 隔热 保温施工一般规定贮运管道连接和敷设管道检验及验收附录铝塑复合管水力计算图表本规程用词说明总则为在建筑给水工程中应用铝塑复合管 做到技术先进 经济合理 安全卫生 确保工程质量 制定本规程本规程适用于新建 改建和扩建的工业与民用建筑中冷热水供应管道系统的设计 施工及验收 系统的工作压力不大于工作温度不大于建筑热水采暖 空调冷冻水及工业用水 亦可参照本规程执行铝塑复合管在建筑物内不得用于消防供水系统或生活与消防合用的供水系统铝塑复合管的设计使用年限为年管材应符合国家现行有关标准的要求铝塑复合管管道与管件的连接 宜采用卡套式连接铝塑复合管给水系统的设计 施工及验收 除执行本规程外 尚应符合现行国家标准 建筑给水排水设计规范采暖与卫生工程施工及验收规范等有关标准的规定术语卡套式连接连接件由具有阳螺纹和倒牙管芯的主体 金属紧箍环和锁紧螺帽组成管芯插入管道后 拧动锁紧螺母 将预先套在管道外的金属紧箍环束紧 使管内壁与管芯密封 起到连接作用自由臂管道因温度变化产生伸缩时 通过管道自身的折角转弯 利用转弯管段的悬臂摆幅进行补偿 该转弯管段称为自由臂分水器具有若干个 一般为个和个以上 支管接头的配水连接件材料一般规定生活饮用水系统使用的铝塑复合管的管材和管件 应具备卫生检验部门的检验报告或认证文件管材和管件应具有质量检验部门的质量合格证 并应有明显标志标明生产厂的名称和规格包装上应标有批号 数量 生产日期和检验代号铝塑复合管的连接管件 应由管材生产厂配套供应冷 热水管均可使用中间铝层为搭接焊或对接焊的铝塑复合管 内 外层应为中高密度聚乙烯用途代号为外层颜色为白色者用于冷水管 用途代号为外层颜色为橙红色者用于热水管热水管管材可用于冷水管 而冷水管管材不得用于热水管注 室外明露安装的管道 外层颜色宜为黑色质量要求与检验管材的外观质量 管壁的颜色应一致 无色泽不均匀及分解变色线 内 外壁应光滑 平整 应无气泡 裂口 裂纹 脱皮 痕纹及碰撞凹陷公称外径不大于的盘管卷材 调直后截断断面应无明显的椭园变形管材的截面尺寸应符合表和表的规定表搭接焊铝塑复合管基本结构尺寸公称外径外径壁厚最小值偏差最小值偏差内层聚乙烯最小厚度外层聚乙烯最小厚度铝层最小厚度表对接焊铝塑复合管基本结构尺寸公称外径外径壁厚最小值偏差最小值偏差内层聚乙烯最小厚度外层聚乙烯最小厚度铝层最小厚度铝塑复合管的工作压力检验 将管材浸入水槽 一端封堵另一端通入的压缩空气 稳压管壁应无膨胀 无裂纹 无泄漏铝塑复合管的静液压强度检验应符合表的规定表静液压强度检验管材用途试验温度静液压强度持压时间合格指标冷水管热水管管 壁 无 膨 胀破裂 泄漏铝塑复合管的管环径向拉伸力和爆破强度 应不小于表所列数值表管环径向拉伸力和爆破强度检验公称外径管环径向拉伸力中密度聚乙烯复合管高密度聚乙烯复合管爆破强度铜质管件的材质应符合现行国家标准 加工黄铜中的要求管件的螺纹应符合现行国家标准 非螺纹密封的管螺纹和 用螺纹密封的管螺纹的要求管件表面应光滑无毛刺 无缺损和变形 无气泡和砂眼同一口径管件的锁紧螺帽 紧箍环应能互换管件内使用的密封圈材质 应符合卫生要求 宜采用丁睛橡胶 硅橡胶设计管道布置和敷设给水管道的布置 应根据建筑物件质 使用要求和建筑平面等因素确定管道位置和敷设方式铝塑复合管不宜在室外明敷 当需要在室外明敷时 管道应布置在不受阳光直接照射处或有遮光措施结冻地区室外明敷的管道 应采取防冻措施铝塑复合管在室内敷设时 宜采用暗敷暗敷方式包括直埋和非直埋两种 直埋敷设指嵌墙敷设和在楼 地 面的找平层内敷设 不得将管道直接埋设在结构层内 非直埋敷设指将管道在管道井内 吊顶内 装饰板后敷设 以及在地坪的架空层内敷设直埋敷设的管道外径不宜大于嵌墙敷设的横管距地面的高度宜不大于且应遵守热水管在上 冷水管在下的规定住宅内直埋敷设在楼 地 面找平层内的管道 在走道 厅卧室部位宜沿墙脚敷设 在厨 卫间内宜设分水器 并使各分支管以最短距离到达各配水点直埋敷设的管道应采用整条管道 中途不应设三通接出分支管阀门应设在直埋管道的端部分水器宜配置分水器盒当分水器的分支管嵌墙敷设时分水器宜垂直安装 当分支管直埋在楼 地 面找平层敷设时 分水器宜水平安装管道与分水器的连接口应便于检修明敷给水管道不得穿越卧室 贮藏室 变配电间 电脑房等遇水会损坏设备或物品的房间 不得穿越烟道 风道 便槽给水管道应远离热源 立管距灶边的净距不得小于距燃气热水器的距离不得小于不满足此要求时应采取隔热措施管道穿越楼板 屋面时 穿越部位应设置固定支承件 并应有严格的防水措施管道穿越墙 梁时宜设套管管道穿越地下室外墙或钢筋混凝土水池 箱 壁时 应预埋刚性防水套管 套管与管壁之间的环形空隙 应有严格的防水封堵措施铝塑复合管管道上连接的各种阀门 应固定牢靠 不应将阀门自重和操作力矩传递给管道管道不宜穿越建筑物沉降缝 伸缩缝 当一定要穿越时管道应有相应的补偿措施管道变形计算公称外径不大于的管道 在直埋或非直埋敷设时 均可不计算温度变化引起的管道轴向伸缩补偿公称外径不小于的管道 因水温或环境温度的变化引起的轴向伸缩量可按下式计算确定式中管道伸缩长度计算管段管道长度管道线膨胀系数取管道内水温变化最大值管道外周围环境温度变化最大值注 计算热水管的伸缩量时 可只计水温差项 不计环境温差项公称外径不小于的管道 应设置固定支承件 固定支承件的支承力应大于管道因温度变化引起的膨胀力单位长度直线管段的膨胀力可按下式计算确定式中单位长度直线管段的膨胀力使用平均温度与安装温度的差值弹性模量管道截面积注 铝塑复合管的弹性模量 搭接焊管取对接焊管公称外径不大于取公称外径不小于取公称外径不小于的管道 当冷水管按间距不大于热水管间距不大于设置固定支承件时 可不设置管道伸缩器公称外径不小于的管道系统 应尽量利用管道转弯 以悬臂端进行伸缩补偿其最小自由臂长度按下式计算确定式中自由臂最小长度自固定支承件起到转弯部位长臂的伸缩长度按式计算确定计算管段管道公称外径材料的比例系数 取管道水力计算管道的沿程水力摩阻压力降 可按下式计算确定式中单位长度管段沿程压力降管内水流速度管道计算内径摩阻系数雷诺数水的运动粘滞系数注 附录为冷水管水温和热水管水温时的沿程水头损失计算图生活给水管网的局部水头损失 当采用三通配水时 可按管网沿程水头损失的计 当采用分水器配水时 可按管网沿程水头损失的计防冻 隔热 保温建筑物埋地引入管 覆地深度不得小于铝塑复合管的导热系数 可按计直埋敷设的热水管 可不做保温层 明敷或非直埋暗敷的热水管 可根据系统的大小经计算确定是否需做保温层可能结冻的冷水管道 应做保温层室外明露管道的保温层应有防止雨水渗入保温层的措施冷水管道结露的地区 应做防结露保冷层 保冷层的计算可参照 设备及管道保冷技术通则进行室外明露的无保温或保冷层的管道 应有遮避阳光的措施 可外缠两道黑色聚氯乙烯薄膜施工一般规定管道安装工程在施工前应具备下列条件施工图纸及其它技术文件齐备 并经会审通过已确定施工组织设计 且已经过技术交底 施工人员经过必要的技术培训管材 管件和专用的工具已具备 且能保证正常施工提供的管材 管件应符合本规程第章的规定 并附有产品说明书和质量合格证书施工现场应进行清理 清除垃圾 杂物 泥砂 油污 施工过程中应防止管材 管件受污染 安装过程中的开口处应及时封堵冷 热水管的管材的色标 应符合本规程第条规定同一系统的管材应同一种颜色 不得混淆室内明敷的管道 宜在内墙面粉刷层 或贴面层 完成后进行安装 直埋暗敷的管道 应配合土建施工同时进行安装公称外径不大于的管道 转弯时应尽量利用管道自身直接弯曲直接弯曲的弯曲半径 以管轴心计不得小于管道外径的倍管道弯曲时应使用专用的弯曲工具 并应一次弯曲成型 不得多次弯曲暗敷在吊顶 管井内的管道 管道表面 有保温层时按保温层表面计 与周围墙 板面的净距不宜小于贮运管材和管件在运输 装卸和搬运时 应小心轻放 避免油污不得抛 摔 滚 拖管材和管件应存放在通风良好的库房或棚内 不得露天存放 防止阳光直射 远离热源严禁与油类或化学品混合堆放应注意防火安全管材应水平堆放在平整的地面上 应避免局部受压使管材变形 堆置高度不宜超过管件应原箱码堆 堆高不宜超过箱管道连接和敷设公称外径不大于的管道 安装时应先将管卷展开 调直截断管道应使用专用管剪或管子割刀管道直接弯曲时 公称外径不大于的管道可采用在管内放置专用弹簧用手加力弯曲 公称外径为的管道宜采用专用弯管器弯曲管道应采用管材生产企业配套的管件及专用工具进行施工安装管道的连接方式宜采用卡套式连接卡套式连接应按下列程序进行按设计要求的管径和现场复核后的管道长度截断管道检查管口 如发现管口有毛刺 不平整或端面不垂直管轴线时 应修正用专用刮刀将管口处的聚乙烯内层削坡口 坡角为深度为且应用清洁的纸或布将坡口残屑擦干净用整圆器将管口整圆将锁紧螺帽型紧箍环套在管上 用力将管芯插入管内至管口达管芯根部将型紧箍环移至距管口处 再将锁紧螺帽与管件本体拧紧直埋敷设管道的管槽 宜配合土建施工时顶留 管槽的底和壁应平整无凸出的尖锐物管槽宽度宜比管道公称外径大管槽深度宜比管道公称外径大铺放管道后 应用管卡 或鞍形卡片将管道固定牢固 管卡间距应符合第条规定水压试验合格后方可填塞管槽管槽的填塞应采用水泥砂浆冷水管管槽的填塞宜分两层进行 第一层填塞至管高 砂浆初凝时应将管道略作左右摇动 使管壁与砂浆之间形成缝隙 即着进行第二层填塞 填满管槽与地 墙 面抹平 砂浆必须密实饱满热水管直线管段的管槽填塞操作与冷水管相同 但在转弯段应在水泥砂浆填塞前沿转弯管外侧插嵌宽度等于管外径 厚度为的质地松软板条 再按上述操作填塞管道穿越混凝土屋面 楼板 墙体等部位 应按设计要求配合土建预留孔洞或预埋套管 孔洞或套管的内径宜比管道公称外径大管道穿越屋面 楼板部位 应做防渗措施 可按下列规定施工贴近屋面或楼板的底部 应设置管道固定支承件预留孔或套管与管道之间的环形缝隙 用细石混凝土或膨胀水泥砂浆分两次嵌缝 第一次嵌缝至板厚的高度待达到强度后进行第二次嵌缝至板面平 并用水泥砂浆抹高 宽不小于的三角灰管道穿越地下室外壁或混凝土水池壁时 必须配合土建预埋带有止水翼环的金属套管 套管长度不应小于套管内径宜比管道公称外径大管道安装完后 对套管与管道之间的环形缝隙进行嵌缝 先在套管中部塞圈以上油麻 再用膨胀水泥砂浆嵌缝至平套管口管道穿越无防水要求的墙体 梁 板的做法应符合下列规定靠近穿越孔洞的一端应设固定支承件将管道固定管道与套管或孔洞之间的环形缝隙应用水泥砂浆填实管道的最大支承间距应符合表的规定表管道最大支承间距公称外径立管间距横管间距公称外径立管间距横管间距管道支承和支承件应符合下列规定无伸缩补偿装置的直线管段 固定支承件的最大间距 冷水管不宜大于热水
