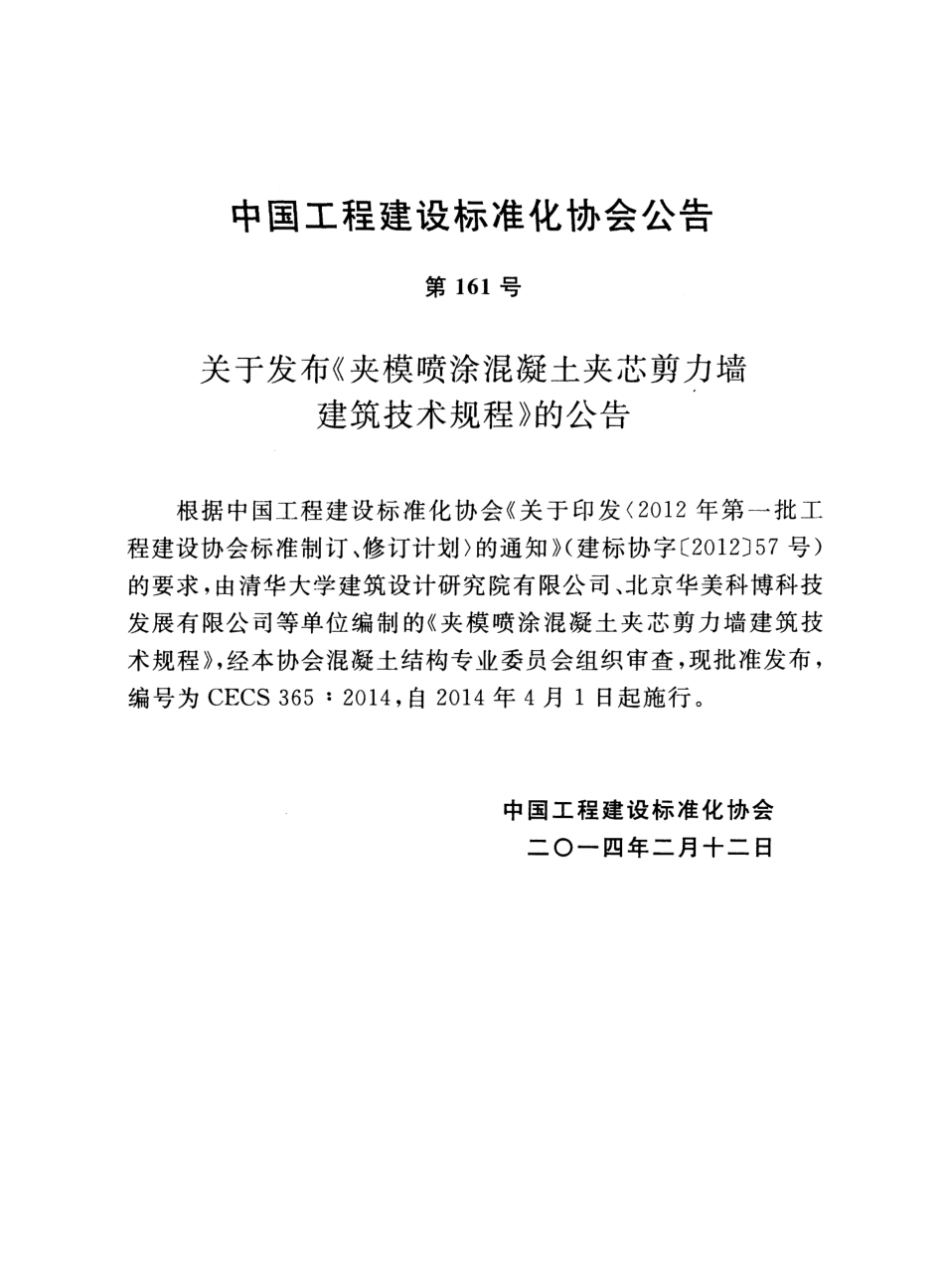

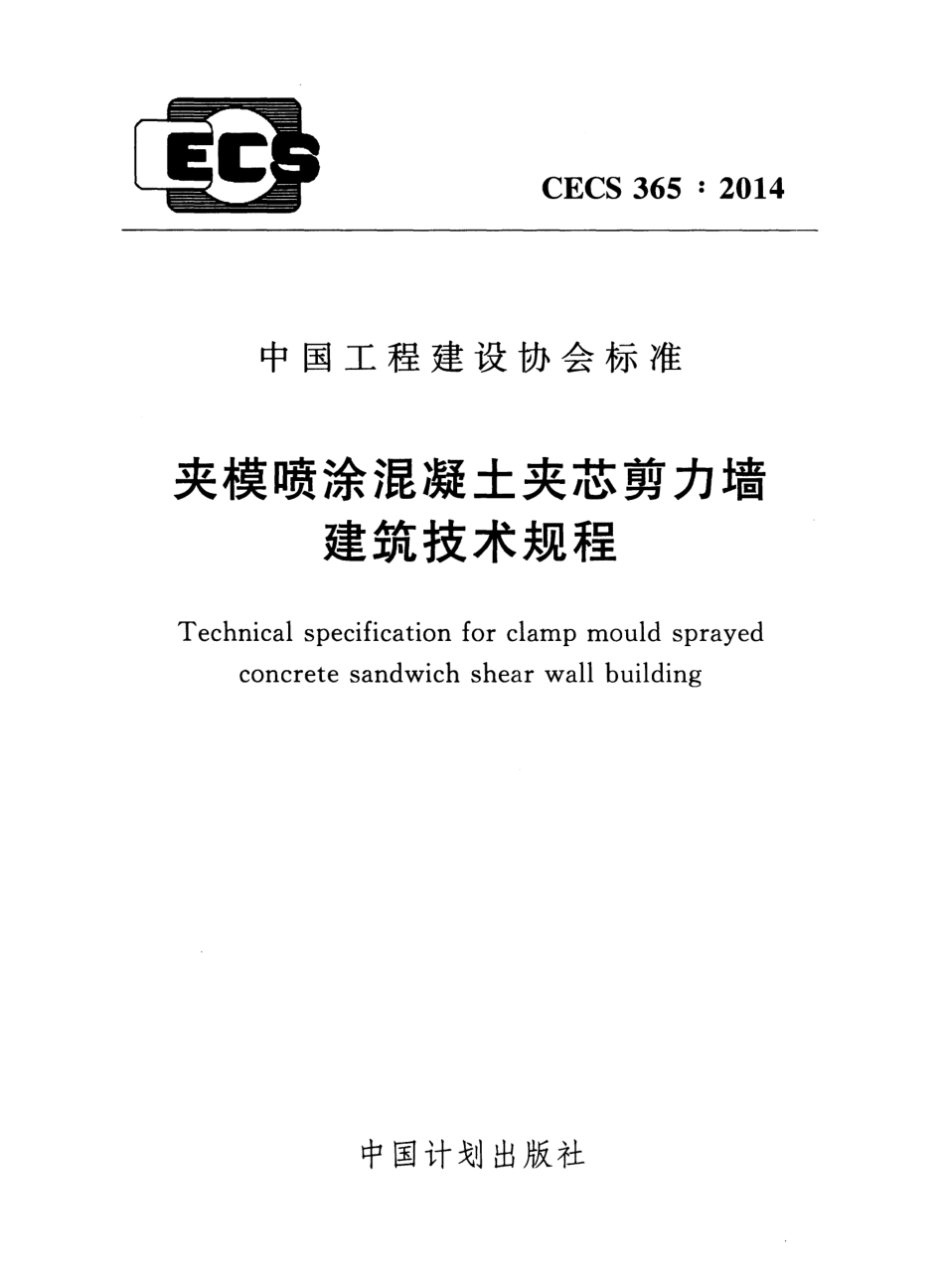

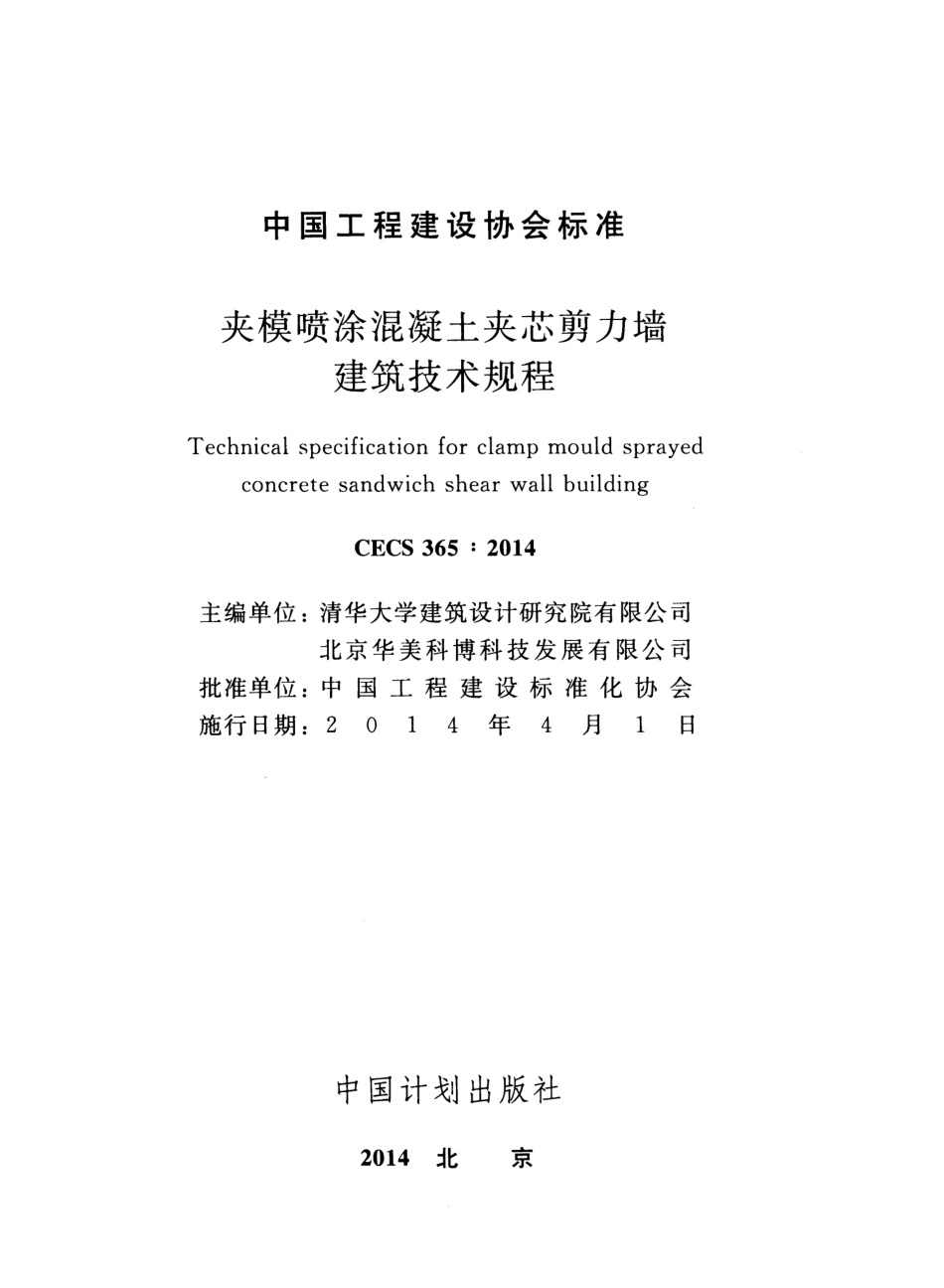

CECS 365:2014 中国工程建设协会标准夹模喷涂混凝土夹芯剪力墙建筑技术规程Technical specification for clamp mould sprayed concrete sandwich shear wall building 中国计划出版社引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中国工程建设协会标准夹模喷涂混凝土夹芯剪力墙建筑技术规程Technical specification for clamp mould sprayed concr巳tesandwich shear wall building CECS 365:2014 主编单位：清华大学建筑设计研究院有限公司北京华美科博科技发展有限公司批准单位：中国工程建设标准化协会施行日期：20 1 4 年4 月1 日中国计划出版社2014北京引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中国工程建设标准化协会公告第161号关于发布夹模喷涂混凝土夹芯剪力墙建筑技术规程的公告根据中国工程建设标准化协会关于印发（2012年第批工程建设协会标准制订、修订计划的通知（建标协宇201257号）的要求，由清华大学建筑设计研究院有限公司、北京华美科博科技发展有限公司等单位编制的夹模喷涂氓凝土夹芯剪力墙建筑技术规程，经本协会混凝土结构专业委员会组织审查，现批准发布，编号为CECS365:2014，自2014年4月1日起施行。中国工程建设标准化协会二O一四年二月十二日引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。前根据中国工程建设标准化协会关于印发（2012年第一批工程建设协会标准制订、修订计划的通知（建标协宇201257号）的要求，制定本规程。本规程是在广泛调查研究，总结国内外钢丝网架聚苯夹芯板、喷涂混凝士技术的研究成果和多年的工程实践经验，以及配套施工技术创新改进的基础上编制而成的。夹模喷涂？昆凝土夹芯剪力墙建筑是由保温剪力墙或保温夹模喷涂混凝土夹芯剪力墙外墙，夹模喷涂1昆凝土夹芯剪力墙内墙，现浇柱、梁及边缘构件，以及现浇或装配整体式楼（屋）盖组成的钢筋1昆凝土剪力墙结构房屋建筑。保温剪力墙及保温夹模喷涂混凝土夹芯剪力墙是集保温、防火、结构于一体的新型墙体，其钢丝网架保温夹芯板由工厂生产、现场拼装、夹模固定，采用商品混凝土现场喷涂或浇筑。通过预制与现浇相结合的工业化建造方式，形成的夹模喷涂混凝土夹芯剪力墙建筑结构，是建筑工业化、住宅产业化的理想结构形式之一，具有广阔的应用前景。本规程包括9章和3个附录，主要技术内容包括：总则、术语和符号、材料、基本规定、建筑设计和节能、结构设计、结构构造、施工和工程验收等。本规程的某些内容涉及专利。涉及专利的具体技术问题，使用者可直接与本规程的主编单位协商处理。本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会提凝土结构专业委员会归口管理，由清华大学建筑设计研究院有限公司负责技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，并请引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。将意见和建议寄至解释单位（地址：北京市海淀区清华大学建筑设计研究院有限公司，邮政编码：100084）。主编单位：清华大学建筑设计研究院有限公司北京华美科博科技发展有限公司参编单位：清华大学土木工程系北京住总钢结构工程有限责任公司北京奇佳联合新型建材有限公司河南省建筑科学研究院主要起草人：冯在纯钱稼茹侯建群张以超任宝双刘培祥张君王海宁李江波杨洪祺李建民慕苏庆主要审查人：徐正忠杨嗣信陈福广王塾耕王庆生周锡全傅剑平郑文忠章一萍苗启松潘延平季广其来景阳 2 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。目次1总则（1)2 术语和符号(2)2.1 术语（2)2.2 符号（4)3材料（5)4 基本规定(9)5 建筑设计和节能(11)6 结构设计(2 1)6.1 一般规定(2 1)6.2 截面计算(2 4)7 结构构造(2 7)7.1 一般规定U 门7.2 连接及墙体构造（2 7)7.3 楼梯及洞口构造.(3 4)8施工（3 5)8.1 一般规定门们8.2 夹模施工门川8.3 喷涂混凝土施工（4 2)8.4 施工安全(4 3)9 工程验收(4 4)9.1 一般规定(4 4)9.2 夹芯板安装验收川9.3 夹模安装验收（4日9.4 混凝土喷涂验收M们引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。9.5 混凝士浇筑验收附录A夹芯剪力墙的夹芯板规格附录B保温剪力墙的夹芯板规格附录C保温夹芯剪力墙的夹芯板规格本规程用词说明引用标准名录附：条文说明 z 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。Contents 1 General provisions(1)2 Terms and symbols(z)Z.1 Terms(z)Z.Z Symbols(4)3岛1aterials.(5)4 Basic requirements(9)5 Architecture design and energy saving(11)6 Structure calculation.(z 1)6.1 General requ1rements(z 1)6.2 Section calculation(24)7 Structure details(z 7)7.1 General reqmrements(z 7)7.Z Connection and wall details(z 7)7.3 Stairway and opening details(3 4)8 Construction(3 5)8.1 General requirements(3 5)8.Z Clamp mould construction(3 9)8.3 Spraying concrete construct10n.(4 z)8.4 Construction safety(4 3)9 Project acceptance(4 4)9.1 General requirements(4 4)9.Z Installation acceptance of expanded polystyrene panels(4 4)9.3 Acceptance of installmg of clamp moulds(4 5)3 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。9.4 Acceptance of sprayel concrete(4 6)9.5 Acceptance of cast-m-place concrete(1 7)Appendix A Specifications of steel wire mesh framed by expanded polystyrene panels for sprayed concrete sandwich shear walls(4 9)Appendix B Specifications of steel wire mesh framed by expanded polystyrene panels for thermal insulation shear walls(5 1)Appendix C Specifications of steel wire mesh framed by expanded polystyrene panels for thermal insulation sandwich shear walls(5 3)Explanation of wording in this specification(5 6)List of quoted standards(5 7)Addition:Explanation of provisions(5 9)4 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。1总则1.0.1 为贯彻执行国家的墙体改革和有关技术经济政策，规范夹模喷涂泪凝土夹芯剪力墙建筑的设计和施工，做到安全适用、技术先进、节能环保、经济合理、确保质量，制定本规程。1.0.2 本规程适用于非抗震地区和抗震设防烈度8度及以下地区的夹模喷涂混凝土夹芯剪力墙建筑的设计、施工及验收，适用的建筑包括：住宅、商住楼、公寓和宾馆等民用建筑。1.0.3 夹模喷涂混凝土夹芯剪力墙建筑的设计、施工及验收，除应符合本规程规定外，尚应符合国家现行有关标准的规定。1 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。2 术语和符号2.1术语2.1.1 夹模喷涂混凝土夹芯剪力墙建筑clamp mould sprayed concrete sanwich shear wall building 由保温剪力墙或保温喷涂混凝土夹芯剪力墙外墙，喷涂混凝土夹芯剪力墙内墙，现烧暗柱、暗梁及边缘构件，以及现浇或装配整体式楼（屋）盖组成的钢筋混凝土剪力墙结构房屋建筑，简称喷涂泪凝土剪力墙建筑。2.1.2 钢丝网架聚苯夹芯板steel wire mesh framed by ex panded polystyrene panel 以保温板为芯板，两面覆以焊接钢丝网，通过成型机将斜插拉结腹丝焊在钢丝网的竖丝上，形成钢丝网架聚苯夹芯板，具有保温、隔热以及喷涂混凝土模板等多项功能，简称夹芯板。夹芯板的焊接钢丝网分单层网、双层网和单双层网组合，外墙夹芯板的腹丝采用不锈钢丝。2.1.3 夹模clamp mould 喷涂混凝土夹芯剪力墙及保温喷涂？昆凝土夹芯剪力墙的现浇暗柱、暗梁及边缘构件专用工具式模板，并具有找正、夹紧及固定夹芯板的功能，确保夹芯板平面外的刚度，施工时使夹芯板能承受喷涂混凝土压力不颤动，不产生位移。2.1.4 喷涂j昆凝土夹芯剪力墙sprayed concrete sandwich shear wall 夹芯板的两侧面喷涂混凝土形成的剪力墙，用于喷涂混凝土剪力墙建筑的内墙。喷涂混凝土夹芯剪力墙集防火、结构于一体，简称夹芯剪力墙。2 引用于夹模喷涂混凝土夹芯剪力墙建筑技术规程 CECS365:2014 2014年4月第一版 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。2.1.5 保温剪力墙thermal insulation shear wall 由喷涂混凝土外叶墙、夹芯板和现浇剪力墙内叶墙组成的墙体，用于建筑的外墙。保温剪力墙集保温、防火、结构于一体，其外叶墙仅作为夹芯板的保护层，现挠剪力墙为承重及抗侧力
