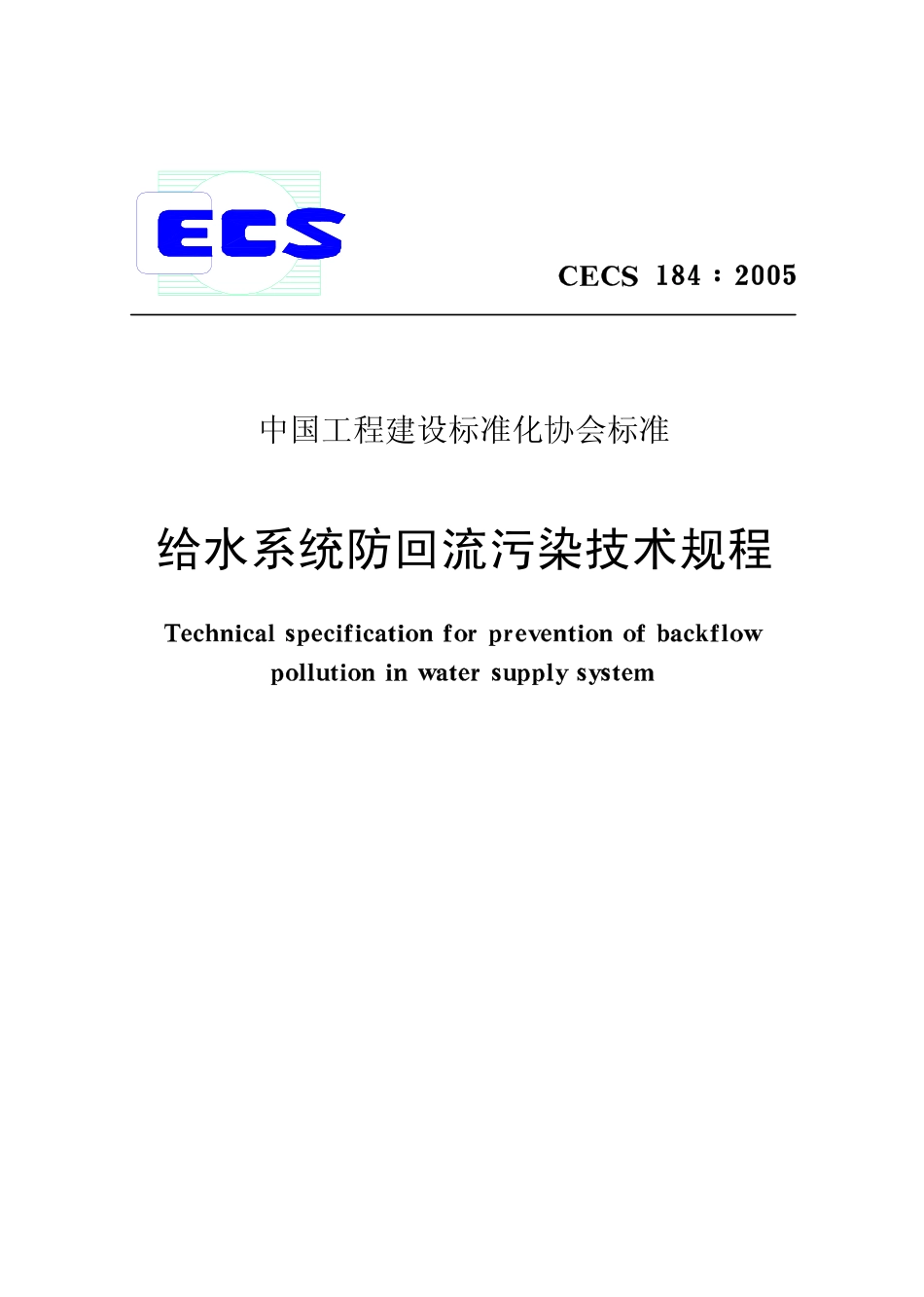

CECS184-2005 给水系统防回流污染技术规程.pdf

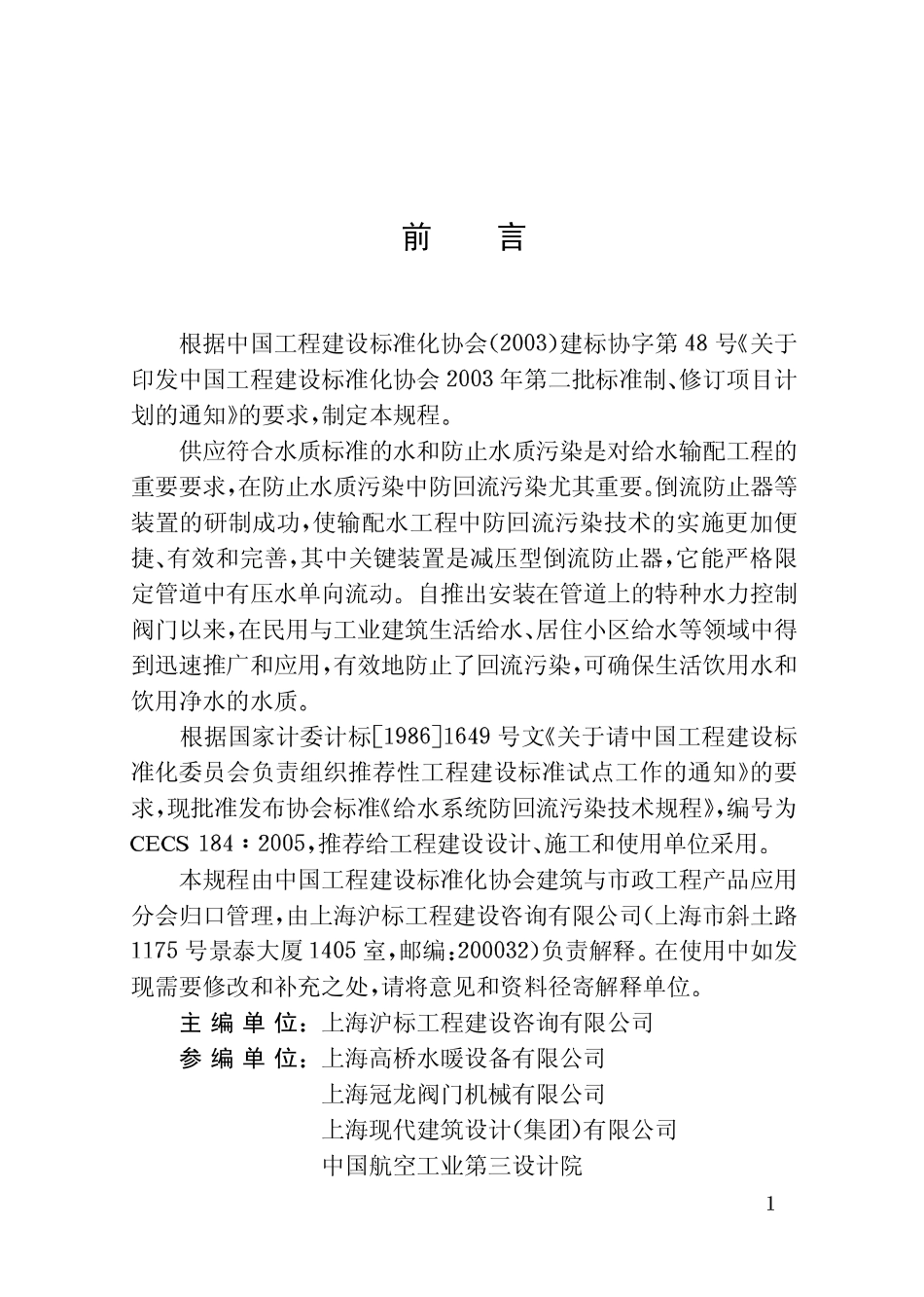

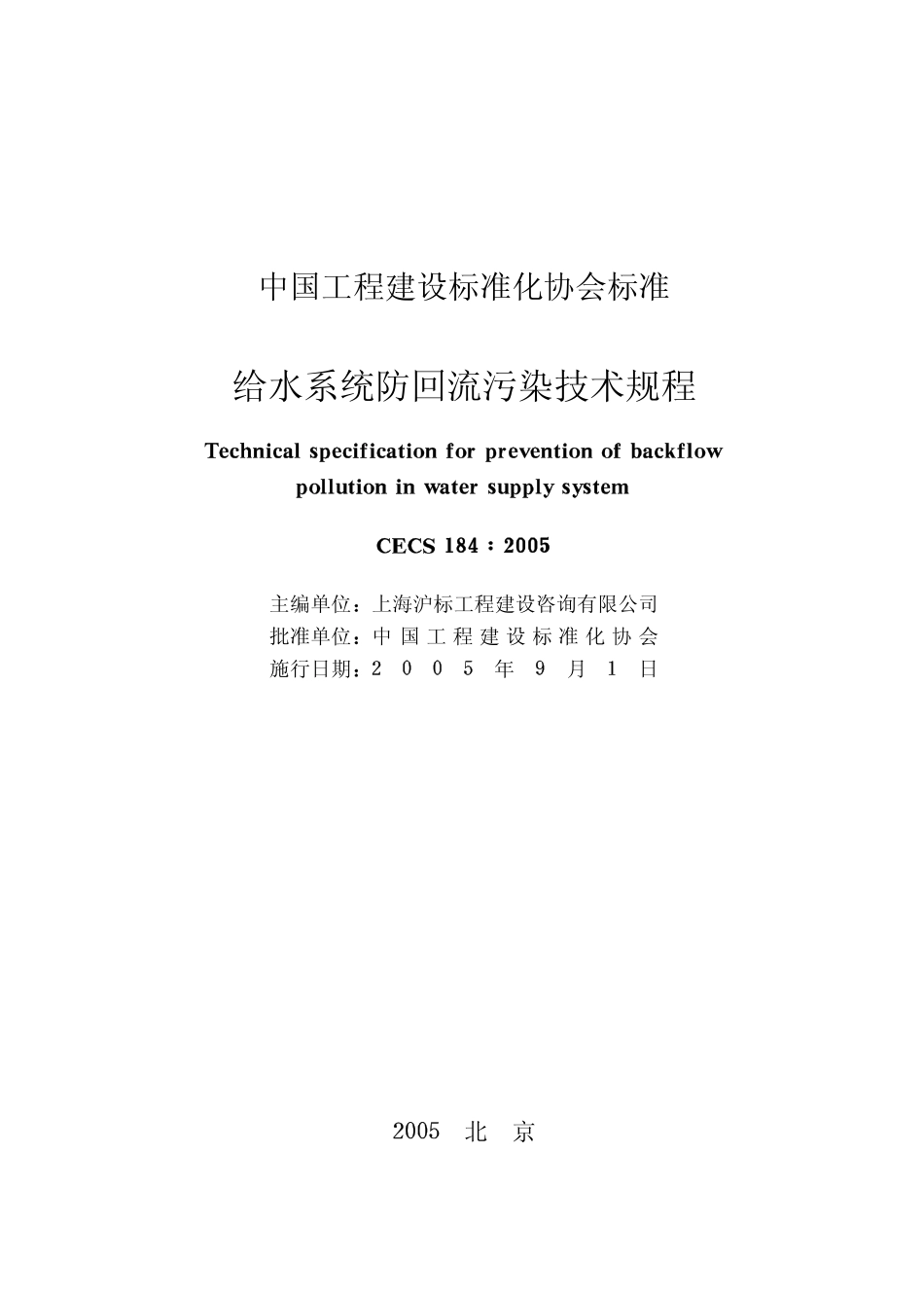

中国工程建设标准化协会标准给水系统防回流污染技术规程中国工程建设标准化协会标准给水系统防回流污染技术规程主编单位上海沪标工程建设咨询有限公司批准单位中 国 工 程 建 设 标 准 化 协 会施行日期年月日北京前言根据中国工程建设标准化协会建标协字第号 关于印发中国工程建设标准化协会年第二批标准制 修订项目计划的通知 的要求 制定本规程供应符合水质标准的水和防止水质污染是对给水输配工程的重要要求 在防止水质污染中防回流污染尤其重要 倒流防止器等装置的研制成功 使输配水工程中防回流污染技术的实施更加便捷 有效和完善 其中关键装置是减压型倒流防止器 它能严格限定管道中有压水单向流动自推出安装在管道上的特种水力控制阀门以来 在民用与工业建筑生活给水 居住小区给水等领域中得到迅速推广和应用 有效地防止了回流污染 可确保生活饮用水和饮用净水的水质根据国家计委计标号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知 的要求 现批准发布协会标准 给水系统防回流污染技术规程编号为推荐给工程建设设计 施工和使用单位采用本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理 由上海沪标工程建设咨询有限公司 上海市斜土路号景泰大厦室 邮编负责解释 在使用中如发现需要修改和补充之处 请将意见和资料径寄解释单位主 编 单 位上海沪标工程建设咨询有限公司参 编 单 位上海高桥水暖设备有限公司上海冠龙阀门机械有限公司上海现代建筑设计 集团 有限公司中国航空工业第三设计院机械工业第一设计研究院佛山市南海永兴阀门制造有限公司株洲南方阀门股份有限公司美国沃茨工业集团深圳市华力大机电技术有限公司上海菲茨机电设备有限公司上海建巍科技有限公司主要起草人姜文源潘德琦陈乙飞李天如罗定元黄耀良曹明康闵国标黄靖袁星明陈键明虞之日金晓光李政宏余家荣曹彬牛利伟罗建群陈防羲中国工程建设标准化协会年月日目次总则术语基本规定防回流污染措施和装置空气隔断减压型倒流防止器非减压型倒流防止器真空破坏器安装 调试及验收一般规定安装减压型倒流防止器的现场调试验收维护管理本规程用词说明总则为防止给水系统回流污染 正确采用防回流措施和设置防回流装置 确保公众的安全 健康 并做到技术先进 经济合理 使用和维护方便 制定本规程本规程适用于下列防回流污染的给水工程民用和居住小区生活给水工业建筑和厂区给水园林绿化给水消防给水其他需防回流污染的给水系统给水系统防止回流污染应遵循下列准则应区分回流污染危险等级 按不同危险等级采取相应的技术措施或采用相应的防回流污染装置应尽量在给水管网终端采取措施对可能连接软管的用水点 其接出点应紧贴 控制阀下游安装软管真空破坏器设置防回流污染装置的给水管道工程 除应符合本规程外 尚应符合国家现行有关标准的规定术语回流虹吸回流因上游压力变化 出现负压或低压而引起的回流背压回流因下游压力变化 出现大于上游压力而引起的回流回流污染由于回流而造成给水系统的水质劣化又称倒流污染交叉连接非饮用水管道与生活饮用水管道不合理的连接这种连接有可能因虹吸回流或背压回流导致非饮用水向生活饮用水管道回流 以致危及用水安全回流污染危险等级因回流造成污染的可能危害程度 一般分有毒污染 有害污染和轻度污染三级有毒污染可能危及生命或导致严重疾病的污染有害污染可能损害人体或生物健康的污染也称无毒污染轻度污染可能导致恶心 厌烦或感官刺激的污染空气隔断用水点后 受水点前的水力通路因空气介入而中断的无阻碍空间距离减压型倒流防止器由两级相互独立的止回阀和一个水力控制排水阀组成 具有严格限定管道中有压水单向流动 有效防止回流污染的作用 是安装在管道上的特种水力控制阀门简称倒流防止器 又称防污隔断阀非 减 压 型 倒 流 防 止 器由两级止回阀和排水阀组成 但无测试孔和减压腔的水力控制阀门 是用于防止回流污染的装置 也是另一种压力型真空破坏器真空破坏器一种能破坏水流真空状态的防回流污染装置 分为压力型 大气型和软管接头型可防止虹吸回流 不能防止背压回流基 本 规 定生活饮用水管道不得因虹吸回流或背压回流而受污染 生活饮用水管道应采取防回流污染措施或设置防回流污染装置防止回流污染防回流污染可采取下列措施或采用下列装置空气隔断减压型倒流防止器压力型真空破坏器和非减压型倒流防止器大气型真空破坏器或软管接头真空破坏器应根据回流污染危险等级和防回流污染的要求 采取相应的防回流污染措施或采用相应的防回流污染装置注 可按可能的最高危险等级选用相应的措施或装置回流污染危险等级应根据回流危害程度按表确定表回流污染危险等级回流污染危险等级危 害 程 度有毒污染可能危及生命或导致严重疾病有害污染可能损害人体或生物健康轻度污染可能导致恶心 厌烦或感官刺激为防止虹吸回流和背压回流 当条件许可时应优先采取空气隔断措施防回流污染装置的选型可按表确定表防回流污染装置选型应用条件防回流污染装置减压型倒流防止器非减压型倒流防止器压力型真空破坏器大气型真空破坏器软管接头真空破坏器连续压力流防虹吸回流防背压回流有毒污染有害污染轻度污染注表示可选用表示不可选用给水管道设置减压型倒流防止器和其他有效的防止回流污染装置时 可按国家现行有关标准的规定执行消防给水系统的防回流污染应符合下列要求当室内 外消防给水系统从市政给水管网供水且有第二水源 无消防水池 消防水泵等供水设施 消防给水管网内不添加防冻剂等化学品时 在消防给水管网始端应设置减压型倒流防止器当室内 外消防给水系统从市政给水管网供水 有第二水源且为天然水源 水塘 河流 水井 湖泊等 或消防水池 或消防给水管网内添加防冻剂等化学品时 应在从市政给水管网接出的消防给水系统始端设置减压型倒流防止器当天然水源可能遭受有毒污染时 应在消防水池进水管出水口部位设空气隔断防止回流污染不得将可测控双止回阀或双止回阀用于防回流污染防回流污染措施和装置空 气 隔 断为防止虹吸回流或背压回流 用水点出水口最低点与受水容器最高溢流水位或淹没水位之间应有空气隔断当采用空气隔断防止回流污染时 应符合下列要求应为无阻碍空间 其最小距离应不小于出水口内径的倍 且不应小于生活饮用水水池 箱 进水管应在水池 箱 的溢流水位以上接入 当确定溢流水位有困难时 进水管口的最低点高出溢流边缘的高度应等于进水管内径 且不应小于不可大于应防止人为短路对采用空气隔断的用水点末端的阀门水嘴或短管 宜采用不易被软管套接的型式或形状 如鸭嘴形 椭圆形等当有可能人为缩短 且水压过高 水流过大而易导致水流喷溅时 应采取措施固定空气隔断的距离 或扩大受水容器的接纳面 或改进出水口和受水容器的型式 使不致造成严重喷溅仅可用于管路终端空气中含有大量细菌 粉尘和空气受污染的场所 不应采取空气隔断作为防回流污染措施减压型倒流防止器减压型倒流防止器应由进水止回阀 出水止回阀和水力控制自动排水阀组成对有毒污染危险等级 在不能采用空气隔断防止回流污染的场所 应采用减压型倒流防止器减压型倒流防止器的选用应符合下列规定减压型倒流防止器的公称直径应与阀前连接的管道公称直径相同减压型倒流防止器的工作压力等级不应小于连接管道的工作压力等级当公称直径不大于时 宜采用外螺纹连接或内螺纹连接的减压型倒流防止器 当公称直径大于时 宜采用法兰连接的减压型倒流防止器当介质温度高于或介质有腐蚀性时 应采用相应材质或采取相应技术措施的减压型倒流防止器 如热水减压型倒流防止器减压型倒流防止器应设置在单向流动的水平管道上 阀盖应朝上 排水口应朝下阀体上标示的方向应与水流方向一致对水不经常流动的给水管道 减压型倒流防止器阀组的设置位置宜靠近分流处减压型倒流防止器阀组的安装地点 环境应清洁 且应有足够的安装和维修空间减压型倒流防止器阀组应由下列组件组成 沿水流方向过滤器 推荐 非必须前控制阀减压型倒流防止器后控制阀可曲挠橡胶接头或管道伸缩器 螺纹连接时应有活接头注减压型倒流防止器组件中有位移补偿装置时 可不设可曲挠的橡胶接头或管道伸缩器当有水表时 水表宜设在减压型倒流防止器进口端当入户管上设有减压型倒流防止器时 可不设后控制阀当减压型倒流防止器本身带过滤器时 阀组可不再另设过滤器当消防管道上设置减压型倒流防止器时 其进口端不宜设置过滤器减压型倒流防止器阀组应由生产厂成套供应减压型倒流防止器阀组不得设置旁通管减压型倒流防止器宜明装在室外安装时 减压型倒流防止器宜设置在地面上减压型倒流防止器阀组应单组设置当要求不停水检修时 或单组减压型倒流防止器阀组不能提供足够流量时 可并联设置 并联工作 其总通水能力不应小于管道通水能力减压型倒流防止器的排水应采用间接排水方式 不应与排水管系直接连接排水器出口离地面高度不应小于安装地点应有排水设施排水器出口不应被水淹没过滤器的选用应符合下列规定过滤器的型式应根据水流方向和清洗方式选用滤网宜采用不锈钢 铜或其他耐腐蚀材料制作 且应有足够的强度和刚度 滤网网孔水流总面积不应小于管道总面积的倍 滤网宜为目滤网应便于清污水力计算时应计算过滤器滤网截留杂物时的水头损失值在严寒和寒冷地区 当倒流防止器设置在室外或非采暖房间内时 应采取防冻措施减压型倒流防止器的水头损失值应采用生产厂提供的实测数据当无实测数据时 宜取对减压型倒流防止器排水阀的排水能力应有测试数据排水系统的排水能力应与之匹配减压型倒流防止器应采用有足够强度的支撑和固定装置 不应将阀体重量传递给两端管道 也不应将外部荷载作用在减压型倒流防止器阀体上非减压型倒流防止器非减压型倒流防止器应由进水止回阀 出水止回阀和水力控制排水阀组成 但无减压型倒流防止器的测试孔和减压腔非减压型倒流防止器可用于有害污染的支管源头和连续压力流 但不可用于有毒污染的防回流控制非减压型倒流防止器宜用于下列场所住宅入户支管实验室化验水嘴物料容器进水管消毒灭菌设备进水管牛奶设备锅炉进水管等非减压型倒流防止器的规格可分为螺纹接口非减压型倒流防止器的水头损失 应采用生产厂提供的实测数据当无实测数据时 宜取真空破坏器真空破坏器可分为压力型 大气型和软管接头型真空破坏器可用于防止有害污染和轻度污染的回流压力型真空破坏器可用于连续液体的压力管道大气型真空破坏器可用于不长期充水或充水时间每天累计不超过的配水支管软管接头真空破坏器可用于有可能被软管接驳的水嘴或洒水栓等终端控制阀件处 也可用于不长期充水或充水时间每天累计不超过的配水支管压力型真空破坏器应垂直安装于配水支管的最高点 其位置应高出最高用水点或最高溢流水位以上大气型真空破坏器应安装在终端控制阀的下游 且应垂直安装于配水支管的最高点 并高出下游最高溢流水位以上软管接头真空破坏器应紧贴安装于终端控制阀件出口端 其位置应高出地面以上压力型真空破坏器的规格应为其公称直径宜与上 下游管路相同对设置压力型真空破坏器的管道 其供水压力不应小于大气型真空破坏器的规格应为其公称直径应与上 下游管路相同软管接头真空破坏器的规格应为压力型和大气型真空破坏器不得安装在水表的后面 也不得安装在通风柜或通风罩内设置压力型真空破坏器的场所应有排水和接纳水体的措施当水温高于时 应采用热水用真空破坏器安装真空破坏器前应彻底冲洗管路在严寒和寒冷地区 当真空破坏器设置在非采暖房间内或室外时 应采取保温防冻措施安装 调试及验收一 般 规 定在安装防回流污染装置前 应对产品进行初步验收初步验收由施工安装单位负责初步验收应包括下列项目产品无损坏产品的组件 附件 备件齐全产品经相应国家产品质量监督检验中心检测合格产品附属技术文件和技术资料 产品合格证书 使用说明书等 齐全未经初步验收合格的防回流污染装置不得在工程中安装使用安装在安装防回流污染装置前应检查防回流污染装置的组件是否齐全 组件的口径和公称压力等级应一致且符合设计要求防回流污染装置各组件的连接应符合设计图纸要求安装防回流污染装置前应将管道冲洗干净 在管道内不应残留泥沙 焊渣 螺栓等杂物安装防回流污染装置时 管道水流方向与防回流污染装置 过滤器等组件的标志方向必须一致安装前应检查防回流污染装置各组件的紧固件有无松动安装后应检查阀组与管道的连接是否紧固安装防回流污染
