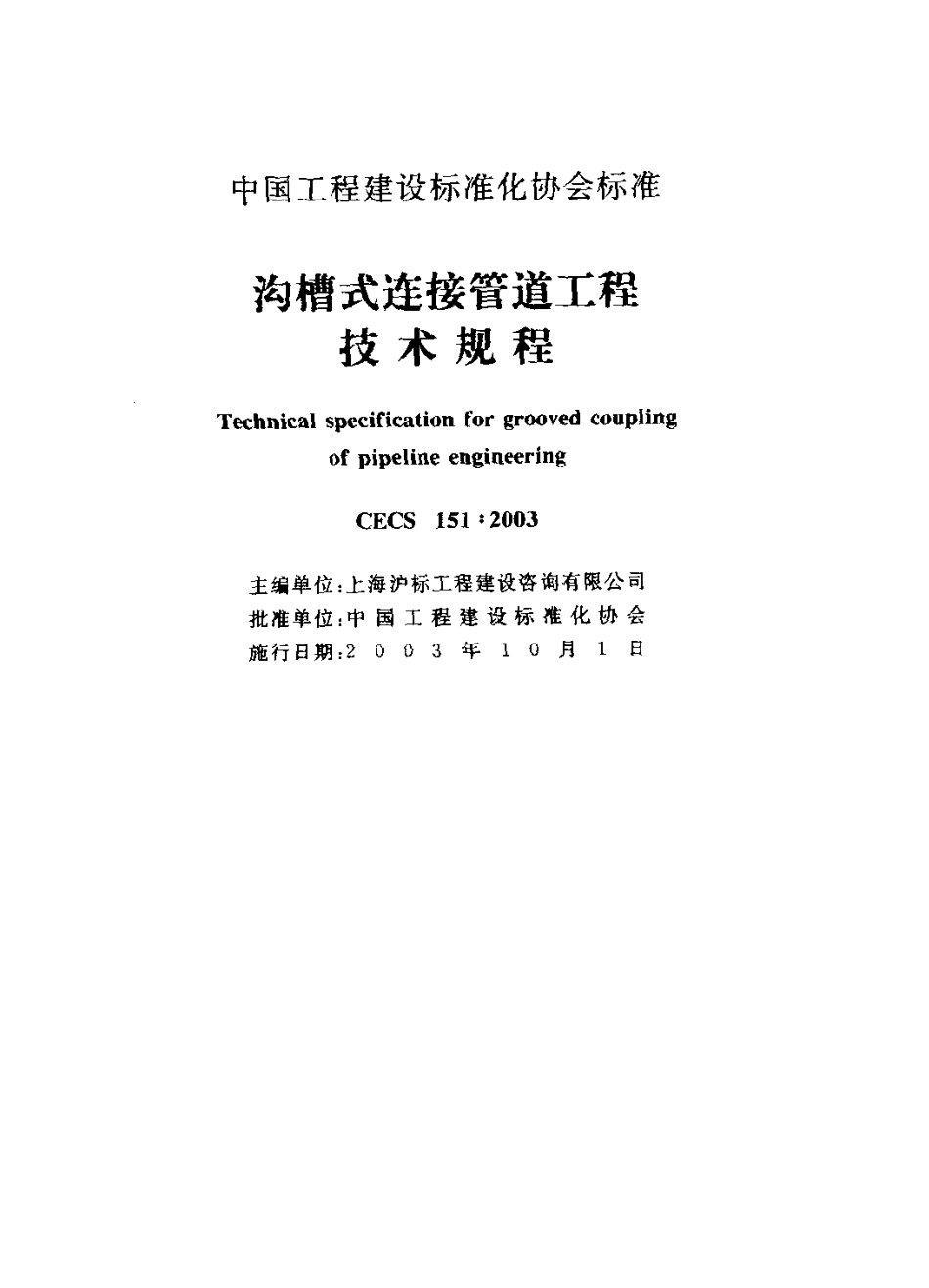

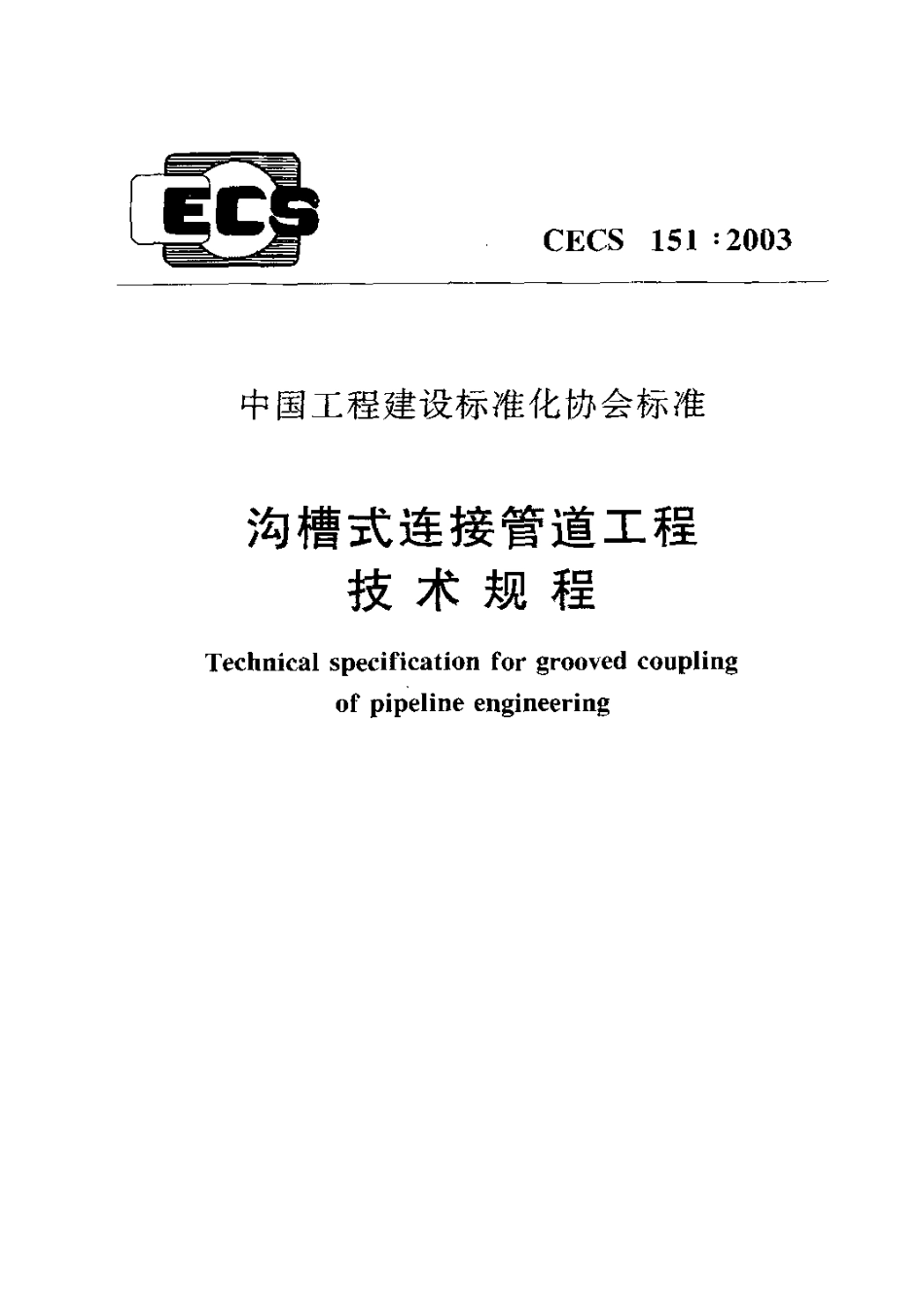

E t c bCECS 1 5 1，2 0 0 3中国工程建设标准化协会标准沟槽式连接管道工程 技 术 规 程T e c h n i c a l s p e c i f i c a t i o n f o r g r o o v e d c o u p l i n g o f p i p e l i n e e n g i n e e r i n g中国工程建设标准化协会标准沟槽式连接管道工程 技 术 规 程T e c h n i c a l s p e c i f i c a t i o n f o r g r o o v e d c o u p li n g o f p i p e l i n e e n g i n e e r i n gCE C S 1 5 1:2 0 0 3主编单位 上海沪标工程建设咨询有限公司批准单位:中 国 工程 建 设 标准 化 协 会施行日期:2 0 0 3 年1。月t 日前言 根据中国工程建设标准化协会(2 0 0 1)建标协字第 1 0号文“关于印发中国工程建设标准化协会 2 0 0 1 年第一批标准制、修订项目计划的通知”的要求，制订本规范。沟槽式管接头是我国在 2 0世纪 9 0 年代参照国外资料研制开发的一种钢管道新型接头，是在管材、管件等管道接头部位加工成环形沟槽，用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速接头。安装时，在相邻管端套上异形胶密封圈后，用拼合式卡箍件连接。卡箍件的内缘就位在沟槽内并用紧固件紧固后，可以保证管道的密封性能。这种连接方式具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点，可用于建筑给水、消防给水、生产给水等管道工程。本规程是在总结国内工程实践经验，参考国外有关资料，广泛征求国内有关专家和使用单位的意见后编制的。内容包括总则、术语、材料、设计、施工及验收等。根据国家计委计标 1 9 8 6 1 6 4 9号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知 的要求，现批准协会标准 沟槽式连接管道工程技术规程，编号为C E C S 1 5 1，2 0 0 3，推荐给建设工程设计、施工、使用单位采用。本规程 由中国工程建设标准化协会管道结构委员会 C E C S/T C 1 7(北京月坛南街乙2号，邮编 1 0 0 0 4 5)归口管理，由上海沪标工程建设咨询有限公司(上海市斜土路 1 1 7 5 号景泰大厦 1 4 0 5 室，邮编2 0 0 0 3 2)负责解释。各单位在使用过程中，如发现需要修改或补充之处，请将意见及有关资料径寄解释单位。主 编 单 位:上海沪标工程建设 咨询有限公司参 编 单 位:主要起草人:上海瑞孚管路系统有限公司上海威逊机械连接件有限公司姜文源陶松岳陆志刚施国家王宗宏袁叶平刘勇王永娟中国工程建设标准化协会 2 0 0 2年 S月 1 5日目1 总则 (1)2 术语 (2)3 材料.(A)3.1 管材 二“，(n)3.2 管接头件 ，(6)3.3 沟槽式管件和附件 。(7)4设计.(8)牛.!一般规定 。(8)4.2 管材、接头、管件、附件的设计和选用 (8)4.3 管道纵向伸缩设计 (1 0)4.4 支管设计 ，(1 0)5 施工 ，1 2)5 .1 一般规定 ，(1 2)5.2 装卸、贮运 ，(1 3)5.3 管材切割和预加工 (1 3)5.4 管材现场滚槽加工。(1 4)5.5 支管接头现场开孔 ，1 5)5.6 接头连接和安装 ，(1 5)5.7 支(吊)架安装 ，(1 6)5.S 现场压力试验 。(飞 了)5.9 冲洗消毒 “(1 8)6 验收 。，一(1 9)附 录A 沟槽式管接头和管件图 示 ，(2 0)本规程用词说明 一(2 2)附:条文说明 ，(2 3)1总则1.0.1 为了在给水压力管道工程中正确、合理地采用沟槽式接头，使管道工程做到技术先进、经济合理、安全适用、便于施工、确保质量，制订本规程。1.0.2 本规程适用于新建、扩建、改建的建筑物内部，D N 2 0-D N 6 0。采用沟槽式连接的、温度不超过 8 0 的生活和生产冷、热水及消防给水等钢管工程。对室外架空和埋地管道工程，按管道隔热、防腐等要求采取相应措施后，可参照使用。1.0.3 沟槽式连接管道工程，应采用符合国家现行有关产品标准的钢管材。连接管道用的卡箍件、管配件和配套的密封圈、紧固件等，必须符合现行行业标准 沟槽式管接头 C J/T1 5 6，由专业生产厂配套供应，并具有相应的产品质量监测报告和出厂合格证。1.0.4沟槽式连接管道工程的设计、施工、验收，除执行本规程的规定外，尚应执行国家现行有关标准的规定。2 术语2.0.1 沟槽式智接头g r o o v e d c o u p l i n g 在管材、管件平口端的接头部位加工成环形沟槽后，用拼合式卡箍件、C型橡胶密封圈和紧固件组成的快速拼装接头。安装时，在相邻管端套上橡胶密封圈后，用拼合式卡箍件连接卡箍件的内缘嵌固在沟槽内，用紧固件紧固后，橡胶密封圈在管内水压、真空压力等内、外压作用下，接头的密封性能可满足要求2.0.2 沟槽式连接管道系统g r o o v e d c o u p l i n g j o i n t p i p i n g 管材和管件均采用沟槽式管接头连接而组成的管道系统。2.0.3 沟槽式管件 g r o o v e d f i t t i n g s 沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。其平口端的接头部位均加工成与管材接头部位相同的环形沟槽。2.0.4 刚性(卡箍)接头r i g i d c o u p l i n g j o i n t 拼合式卡箍件对接部位呈斜面的沟槽式管接头。在接头处，相邻管端不允许有相对角变位和轴向线位移2.0.5 挠性(卡箍)接头f l e x i b l e c o u p li n g j o i n t 拼合式卡箍件对接部位呈平面的沟槽式管接头。在接头处，根邻管端允许有一定量的相对角变位和相应的轴向转动，允许角变位与管径有关，但不允许有轴向线位移挠性接头是一种柔性接头(f l e x i b l e j o i n t),2.0.6 支管接头t a p p i n g s a d d l e c o u p li n g 用于直管管道中部开孔后连接支管的鞍形拼合式连接件。有正三通和正四通两种类型;与支管的连接方式有沟槽式连接和螺纹连接。正三通称机械三通(t a p p i n g s a d d l e t e e)，正四通称机械四通(t a p p i n g s a d d l e c r o s s)a2.0.7 转换接头t r a n s i t i o n j o i n t 沟槽式连接方式与其他非沟槽式连接方式连接时采用的专用连接件。有法兰沟槽转换接头和螺纹沟槽转换接头两种类别;有法兰卡箍转换接头和法兰沟槽转换接头等型式。2,0.8 闭合温差ma x i mu m t e mp e r a t u r e d if f e r e n c e b e t w e e nc o n s t r u c t i o n a n d o p e r a t i o n 沟槽式连接管道系统的场地环境温度与运转后管内的介质温度可能出现的最大差值。3 材料3 1管材3.1.1构槽式连 接的钢管，可米 用镀锌焊接 钢管和焊接 钢管，镀锌无缝钢管和无缝钢管，不锈钢管等，或内壁涂塑或衬塑的上列各种钢管。3.1.2 镀锌焊接钢管应符合现行国家标准 低压流体输送用镀锌焊接钢管 GB/T3 0 9 1 的规定;焊接钢管应符合现行国家标准 低压流体输送用焊接钢管)G B/T 3 0 9 2 的规定;无缝钢管应符合现行国家标准 输送流体用无缝钢管 G B/T 8 1 6 3的规定;不锈钢管应符合现行国家标准 流体输送用不锈钢无缝钢管 GB,/T 1 4 9 7 6的规定;内壁涂塑或衬塑的各种钢管也应符合国家现行有关产品标准 的规定3.1.3 沟槽式管接头采用的平口端环形沟槽必须采用专门的滚槽机加工成型。可在施工现场按配管长度进行沟槽加工。钢管最小壁厚和沟槽尺寸、管端至沟槽边尺寸应符合表 3.1.3和图3.1.3 的规定。表 3.1.3钢 管 最 小 壁 厚 和 沟 抽 尺 寸 mm)公 称直 径 D N钢管 外径 D最小壁 厚 S管端 至沟槽 边 尺 寸 A上 比 2沟槽 宽度 B I:o沟槽深 度 一 十 孟 吕沟槽 外径 D,2 02 72.7 51 481 52 4.02 5333.2 51.82 8.432423.2 53 8.44 4.4404 83.5 0续 表 3.1.3注:表内钢管 的公 称压 力 P N 均不小 于 2.S MP a图3.1.3 钢管沟槽尺寸图3.2 管 接 头 件3.2.1组成 刚性接头、挠性接 头和支管接 头的卡箍件、橡胶 密封圈和紧固件 螺栓、螺母)应由生产厂配套供应。3.2.2 卡箍件的材料应采用球墨铸铁、铸钢(碳钢或不锈钢)或锻钢，其材质应分别符合现行国家标准 球墨铸铁件 G B,M 3 4 8中关于优质球墨铸铁、一般工程用铸造碳钢件 G B/T 1 1 3 5 2,不锈耐酸钢铸件技术条件)G B/T 2 1 0 0和!(优质碳素结构钢)G B/T 6 9 9的规定。3.2.3 转换接头的材料应采用球墨铸铁、铸钢或锻钢，其材质应符合第 3.2.2 条的规定。在同一管道系统上，转换接头的材质宜与管件的材质一致3.2.4 橡胶密封圈材料应根据介质的性质和温度确定。对输送生活饮用水的管道可采用天然橡胶、合成橡胶或硅橡胶。对输送含油和化学品等介质的管道应采用合成橡胶。3.2.5 用于生活饮用水和饮用净水管道的橡胶密封圈和管配件的表面涂装，应符合现行国家标准 生活饮用水输配水设备及防护材料的安全性评价标准)G B/T 1 7 2 1 9和国家现行有关标准的规定3.2.6 紧固件应符合下列要求:螺栓的机械性能应符合国家现行标准 紧固件机械性能 螺栓、螺钉和螺柱 G B 3 0 9 8.1 中8.8 级的要求;螺母的机械性能应符合国家现行标准 紧固件机械性能螺母、粗牙螺纹 G B 3 0 9 8.2中8级的要求。3.3沟槽式管 件和附件3.3.1 沟槽式管接头采用的平口管件和附件，其端部的沟槽应在管件生产厂加工成型，不得在施工现场切割开槽。3.3.2 常用的弯头(9 0 0,4 5 0，同径、异径)、三通(同径、异径)、四通(同径、异径)、异径管、堵头(盲片)等沟槽式管件的规格、材质和外形尺寸，应符合现行行业标准 沟槽式管接头 C J/T 1 5 6的规定。3.3.3 特殊用途的异型管件和附件，可按生产厂的企业标准执行。3.3.4 沟槽式管件的材料宜采用球墨铸铁、铸钢或锻钢，其材质应符合本规程第 3.2.2 条的规定。3.3.5 沟槽式管件和附件平口端部的沟槽尺寸、管端至沟槽边尺寸应符合本规程图 3.1.3 和表 3.1.3的规定4 设计4.1 一 般 规 定4.1.1 沟槽式连接管道系统的设计流量和水力计算应按现行国家标准 建筑给水排水设计规范 GB 5 0 0 1 5,自动喷水灭火系统设计规范 G B 5 0 0 8 4 和相应用途给水管道设计标准的规定计算。管道计算内径可采用管材的内径 d;注:对用滚 槽机 加工成 型的接 头，端部 突出 内环肋 对流量 的影响 可不 考虑4.1.2 管道设计内水压力F-k 应按下式计算:F-k=Fw k+0.5)0.9 (4.1.2)式中F w k 管道的内水工作压力(MP a).4.1.3 建筑给水管道的布置符合现行国家标准 建筑给水排水设计规范 G B 5 0 0 1 5中第 3章第 5节的规定。当两管平行布置时，其间距不得小于装卸卡箍件和支管接头时安装操作需要的距离。其他用途给水管道的布置应符合国家现行有关设计规范的规定。4.1.4 对热水管道，应计算升温状态下管道热膨胀对管道轴向 伸缩的影响，并采用相应
