CECS122-2001 埋地硬聚氯乙烯排水管道工程技术规程.pdf

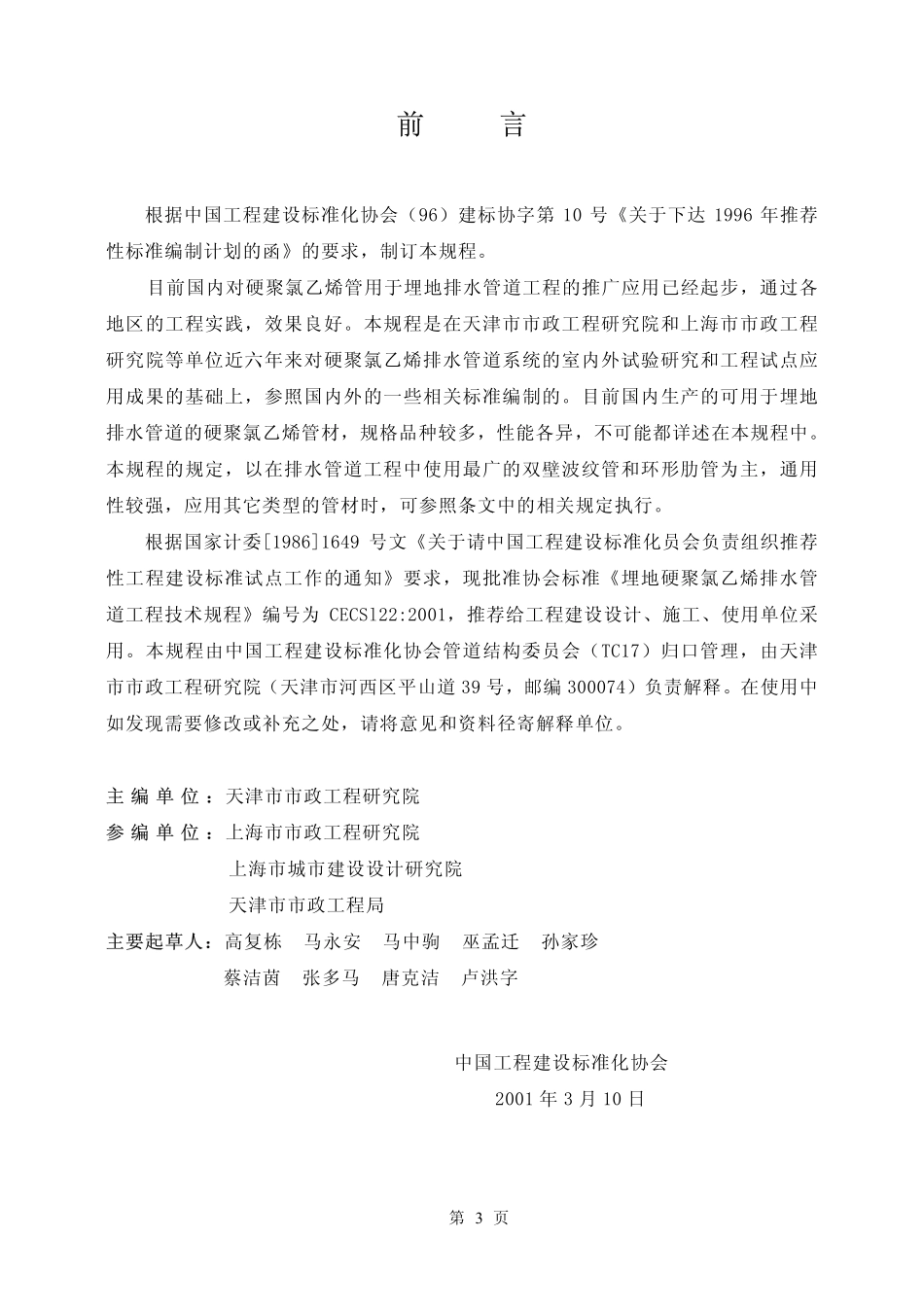

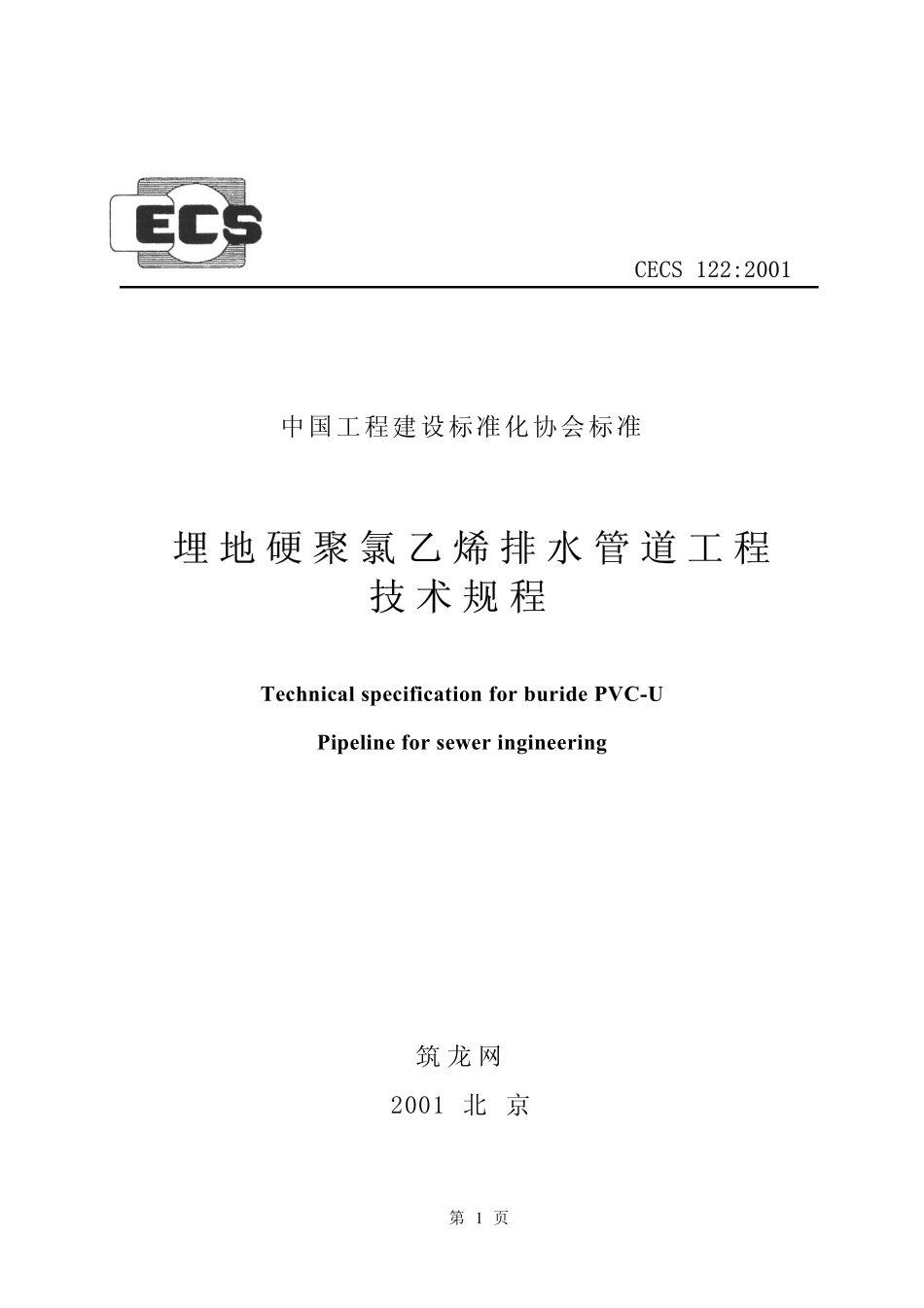

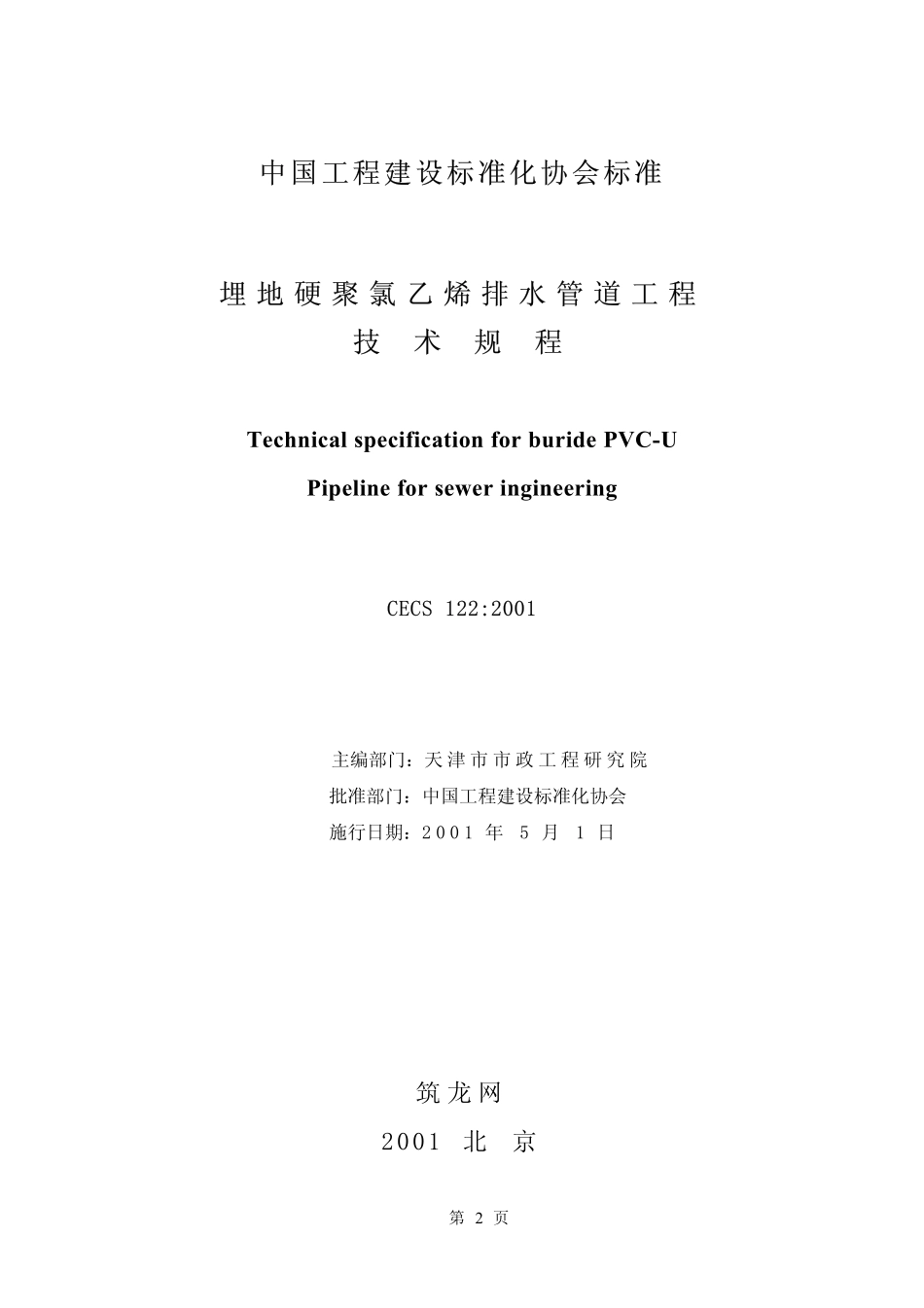

CECS 122:2001CECS 122:2001 中国工程建设标准化协会标准 埋 地 硬 聚 氯 乙 烯 排 水 管 道 工 程 埋 地 硬 聚 氯 乙 烯 排 水 管 道 工 程 技 术 规 程 技 术 规 程 Technical specification for buride PVC-U Pipeline for sewer ingineering 筑 龙 网 2001 北 京 第 1 页 中国工程建设标准化协会标准 中国工程建设标准化协会标准 埋 地 硬 聚 氯 乙 烯 排 水 管 道 工 程 埋 地 硬 聚 氯 乙 烯 排 水 管 道 工 程 技 技 术 术 规 规 程 程 Technical specification for buride PVC-U Pipeline for sewer ingineering CECS CECS 122:2001122:2001 主编部门：天 津 市 市 政 工 程 研 究 院 批准部门：中国工程建设标准化协会 施行日期：2 0 0 1 年5 月1 日 筑 龙 网 第 2 页 2001 北 京 前前 言 言 根据中国工程建设标准化协会（96）建标协字第 10 号关于下达 1996 年推荐性标准编制计划的函的要求，制订本规程。目前国内对硬聚氯乙烯管用于埋地排水管道工程的推广应用已经起步，通过各地区的工程实践，效果良好。本规程是在天津市市政工程研究院和上海市市政工程研究院等单位近六年来对硬聚氯乙烯排水管道系统的室内外试验研究和工程试点应用成果的基础上，参照国内外的一些相关标准编制的。目前国内生产的可用于埋地排水管道的硬聚氯乙烯管材，规格品种较多，性能各异，不可能都详述在本规程中。本规程的规定，以在排水管道工程中使用最广的双壁波纹管和环形肋管为主，通用性较强，应用其它类型的管材时，可参照条文中的相关规定执行。根据国家计委19861649 号文关于请中国工程建设标准化员会负责组织推荐性工程建设标准试点工作的通知要求，现批准协会标准埋地硬聚氯乙烯排水管道工程技术规程编号为 CECSl22:2001，推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会管道结构委员会（TC17）归口管理，由天津市市政工程研究院（天津市河西区平山道 39 号，邮编 300074）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主 编 单 位：主 编 单 位：天津市市政工程研究院 参 编 单 位：参 编 单 位：上海市市政工程研究院 上海市城市建设设计研究院 天津市市政工程局 主要起草人：主要起草人：高复栋 马永安 马中驹 巫孟迁 孙家珍 蔡洁茵 张多马 唐克洁 卢洪字 中国工程建设标准化协会 2001 年 3 月 10 日 第 3 页 目目 录 录 1 总 则.6 2 术 语.7 3 材 料.8 3.1 管 材.8 3.2 弹性密封橡胶圈及粘接剂.8 4 水力计算.10 5 管道结构计算.11 5.1 设计基本规定.11 5.2 强度计算.13 5.3 管道竖向变形计算.14 5.4 管道的抗浮稳定计算.15 6 管道敷设.16 6.1 一般规定.16 6.2 沟槽.16 6.3 基础.17 6.4 管道安装及连接.18 6.5 管道修补.19 7 管道与检查井连接.21 8 回填.23 8.1 一般规定.23 8.2 回填材料及回填要求.23 9 管道密闭性检验.25 第 4 页 10 管材的运输及贮存.26 11 管道工程的竣工验收.27 附录 A 硬聚氯乙烯管材型式图.28 附录 B 满流条件下，硬聚氯乙烯双壁波纹管管道的管径、坡度流速、流量关系表（n=0.01）30 附录 C 满流条件下，硬聚氯乙烯环形肋管管道的管径、坡度、流速、流量关系表（n=0.01）32 附录 D 满流条件下，硬聚氯乙烯环形肋管管道的管径、坡度、流速流量关系式（N=0.01）.35 附录 F 管侧土的综合变形模量.39 附录 G 胶圈接口作业项目的施工工具表.44 附录 H 中介层作法.45 附录 I 验收记录表及鉴定书.46 本规程用词说明.48 第 5 页 1 1 总 总 则 则 1.0.11.0.1 为在埋地排水管道工程的设计、施工及验收中，合理地应用硬聚氯乙烯（PVC-U）管材，做到技术先进、安全适用、经济合理、便于施工、确保工程质量、提高经济效益，制定本规程。1.0.21.0.2 本规程适用于新建、扩建和改建的无内压作用的埋地排水管道工程的设计、施工及验收。1 1.0.3.0.3 本规程适用于埋地敷设的硬聚氯乙烯管，包括双壁波纹管、环形肋管、螺旋肋管等异型壁管和平壁管，管材的公称直径范围为 DN110DN630。注：管材结构型式见附录 A 采用时除符合本规程的规定外，尚应符合生产厂提供的对异型壁管的有关参数。1.0.41.0.4 本规程适用于排入管道的水温不大 40。排入管道的水质应符合现行行业标准污水排入城市下水道水质标准CJ18 的规定。1.0.51.0.5 本规程适用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中。在湿陷性黄土、膨胀土、永冻土地区，尚应符合国家现行有关标准的规定。1.0.61.0.6 管道工程必须按设计文件和施工图施工。遇本规程未涉及的问题或特殊情况时，变更设计应经设计单位同意。1.0.71.0.7 管道工程用的管材、管件、密封圈、胶粘剂等必须符合国家现行的有关标准，并具有产品出厂合格证等有效证明文件。1.0.81.0.8 执行本规程时，尚应符合国家现行的有关标准及本地区有关标准的规定。第 6 页 2 2 术 术 语 语 2.0.1 2.0.1 结构壁管 structured Wal1 pipe 由多层材质组成的复合管壁结构管材和管壁为开口肋形、封闭肋形（中空）等异型管壁结构管材的统称。2.0.2 2.0.2 异型壁管 profiled wal1 pipe 内壁平滑、外壁为螺旋状、环状或波纹状肋管壁结构管材的统称 2.0.32.0.3 双壁波纹管 double wall corrugated pipe 内壁光滑平整，外壁为梯形或弧形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材。2.0.42.0.4 环形肋管 annular ribbed pipe 管内壁光滑平整，外壁有环形加强肋的异型管壁管材。2.0.52.0.5 螺旋肋管 helical ribbed pipe 管内壁光滑平整，外壁加强肋呈螺旋形，由螺旋卷绕工艺制成的异型管壁管材。2.0.62.0.6 平壁管 plain wal1 pipe 管内壁外壁光滑的均质管壁管材。2.0.72.0.7 公称直径（DN）nominal diameter 热塑性塑料管道系统管材的标定直径，表示管道内径、外径的大小或其近似值。2.0.82.0.8 环向弯曲刚度 ring 一 bending stiffness 管道抵抗环向变形能力的量度。可采用测试方法或计算方法定值，单位为 Nm2 或 kNm2。2.0.92.0.9 弹性直径变形率 elastic diameter deformation rate 管材在外压荷载作用下，管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。用百分数表示，由压扁试验确定。2.0.102.0.10 土壤变形模量 soil modulus 管侧回填土或沟槽原状土抵抗变形能力的量度。单位为 MPa 或 kNmm2。第 7 页 3 3 材 材 料 料 3 3.1 1 管 管 材 材 3.1.1 3.1.1 设计所选用的管材，应符合国家现行有关标准。双壁波纹管应符合现行行业标准硬聚氯乙烯（PVC 一 U）双壁波纹管材QBT1916 的规定。平壁管应符合现行国家标准埋地排污、废水用硬聚氯乙烯（PVC 一 U）管材GR/T 10002.3 的规定。3.1.23.1.2 管材的物理性能应符合下列要求：密 度：1.5 g/cm3；弹 性 模 量：3000MPa；维卡软化温度：79。3.1.33.1.3 管材的环向弯曲刚度，应根据管道承受外压荷载的条件选用。管道位于车行道下，管材的环向弯曲刚度不宜小于 8kNm2。螺旋肋管的环向弯曲刚度，可按使用条件由设计计算决定。3.1.4 3.1.4 管材的截面特性，可按生产厂提供的截面尺寸确定。3.1.53.1.5 管材的外观质量及尺寸应符合现行国家产品标准的质量要求。3 3.2 2 弹性密封橡胶圈及粘接剂 弹性密封橡胶圈及粘接剂 3.2.13.2.1 管道接口用的弹性密封橡胶圈，应由管材生产厂配套供应。3.2.23.2.2 弹性密封橡胶圈的外观应光滑平整，不得有气孔，裂缝、卷褶、破损、重皮等缺陷。3.2.33.2.3 管道接口用的弹性密封橡胶圈应采用具有耐酸、碱、污水腐蚀的合成橡胶，其性能应符合下列要求：邵氏硬度：505；伸 长 率：500%；拉断强度：16aMPa；永久变形：=90o 时，可取 0.1；Wo管顶沿纵向单位长度的总压力，根据管顶覆土深度及地面荷载确定，Wo=Wc+Fc 或 Wo=Wc+Fs,取其较大值（kN/m）；R管材的计算半径（mm）；E管材的弹性模量（kN/mm2），可取 3kNmm2；I管壁截面上单位管长度的惯性矩 mm4mm；Ed管侧土的综合变形模量（kNmm2）。5.3.35.3.3 管侧土综合变形模量 Wd 可按附录下中有关规定确定。5.3.45.3.4 采用双壁波纹管、环形肋管、螺旋肋管等异形截面的管材时，管材在外压荷载作用下，管道竖向的直径变形率必要时可通过砂箱试验确定，由生产厂提供。5 5.4 4 管道的抗浮稳定计算 管道的抗浮稳定计算 5.4.15.4.1 管道抗浮稳定的安全系数 Kf不得小于 1.10。5.4.25.4.2 管道的抗浮稳定可按下列公式验算：zsSsswHH21+（5.4.2）fK式中抗浮安全系数，应按本规程 5.4.1 条的规定取用；fK1SK地下水位以上覆土层的高度（m）2SK管顶至地下水位标高的土层厚度（m）；z 可能出现的最高地下水位标高至管底的高度（m）；S管顶回填土的重力密度，可取 18kNm3：S 地下水位以下回填土的有效密度，可取 8kNm3。第 15 页 w水的重力密度，可取 10kNm3。6 6 管道敷设 管道敷设 6 6.1 1 一般规定 一般规定 6.1.16.1.1 管道应敷设在原状土地基或经开槽后处理回填密实的地层上。当管道在车行道下时，管顶覆土厚度不得小于 0.7m。6.1.26.1.2 管道应直线敷设，遇到特殊情况需利用柔性接口折线敷设时，相邻两节管纵轴线的允许转角应由管材制造厂提供。在一般情况下，平壁管不宜大于 1o，异型壁管不得大于 2o。6.1.36.1.3 硬聚氯乙烯排水管道工程可同槽施工，但应符合一般排水管道同槽敷设设计、施工的有关规定。6.1.46.1.4 硬聚氯乙烯管道穿越铁路、高等级道路路堤及构筑物等障碍物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管。套管内径应大于硬聚氯乙烯管外径300mm。套管设计应按路堤的有关规定执行。6.1.5 6.1.5 硬聚氯乙烯管道基础的埋深低于建（构）筑物基础底面时，（管道不得敷设在建（构）筑物基础下地基扩散角受压区范围内。6.1.66.1.6 地下水位高于开挖沟槽槽底高程的地区，地下水位应降至槽底最低点以下0.30.5m。管道在安装涸填的全部过程中，槽底不得积水或泡槽受冻。必须在回填土回填到管道的抗浮稳定的高度后才可停止降低地下水。6.1.76.1.7 管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，应按现行国家标准给水排水管道工程施工及验收规范GB52268 及本地区排水管道技术规程中有关规定执行。6.2 6.2 沟沟槽槽 6.2.16.2.1 沟槽槽底净宽度，可按各地区的具体情况确定，宜按管外径加 0.6m 采用。第 16 页 6.2.26.2.2 开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。基底设计标高以上 0.20.3m 的原状土，应在铺管前人工清理至设计标高。如遇
