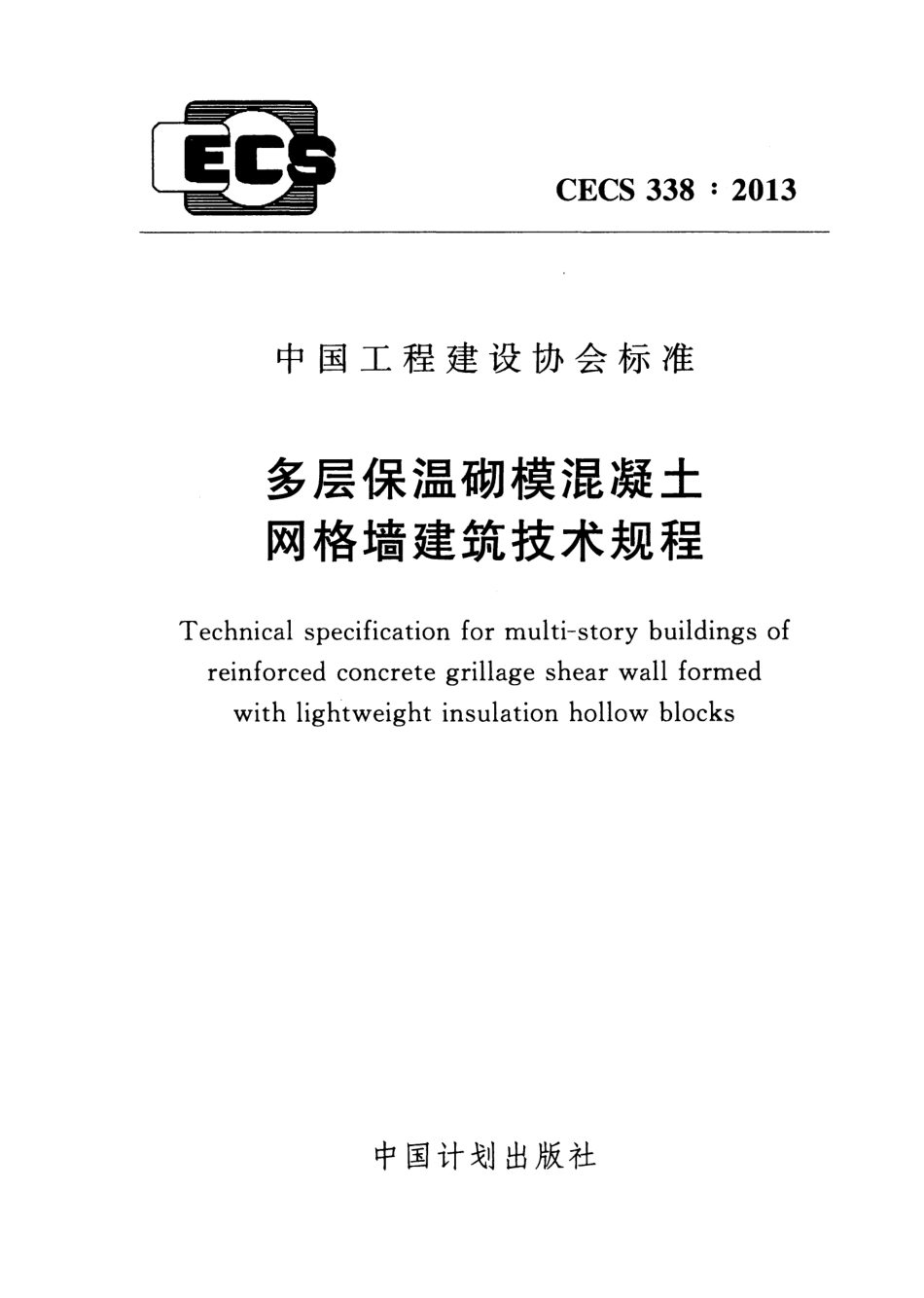

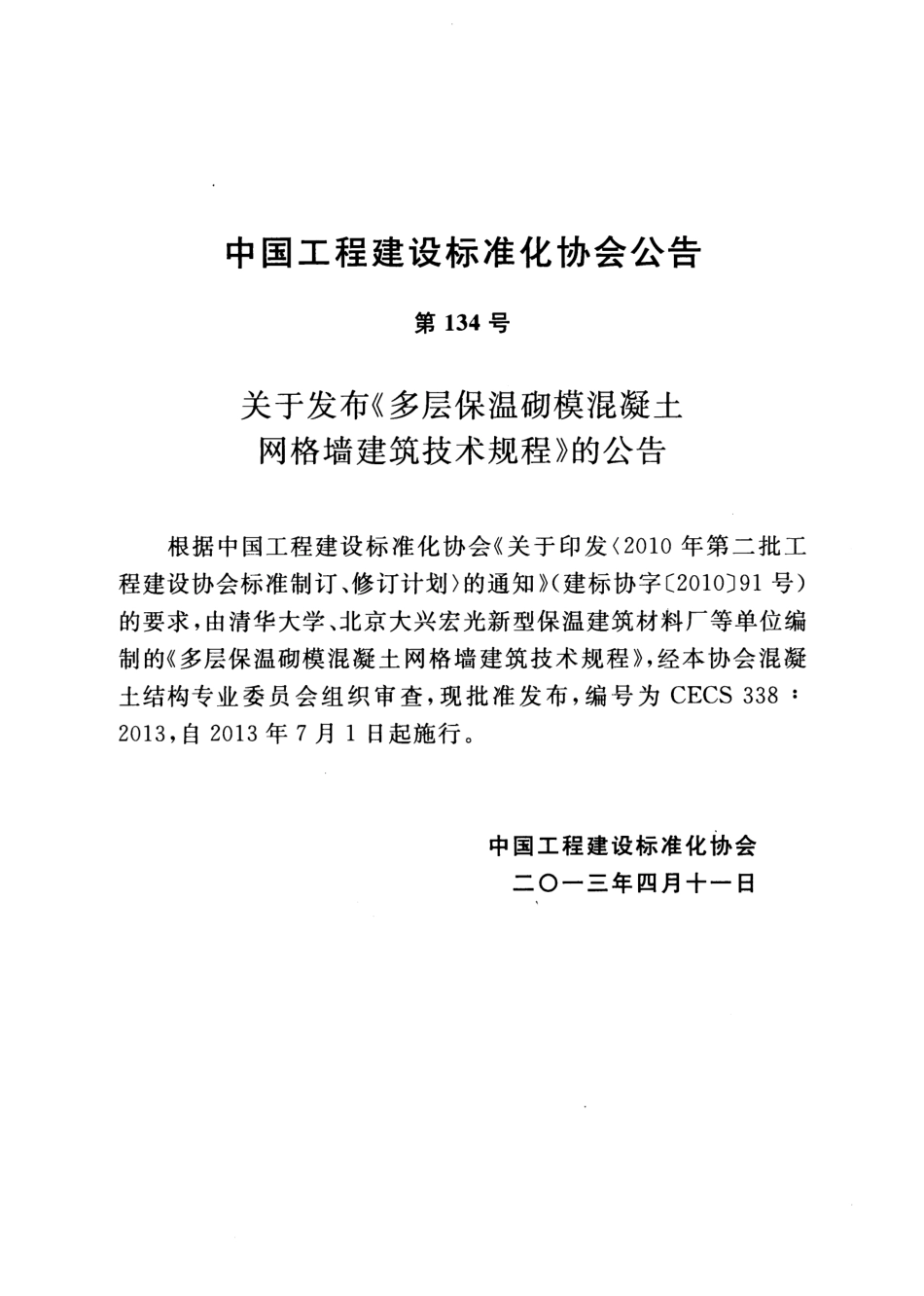

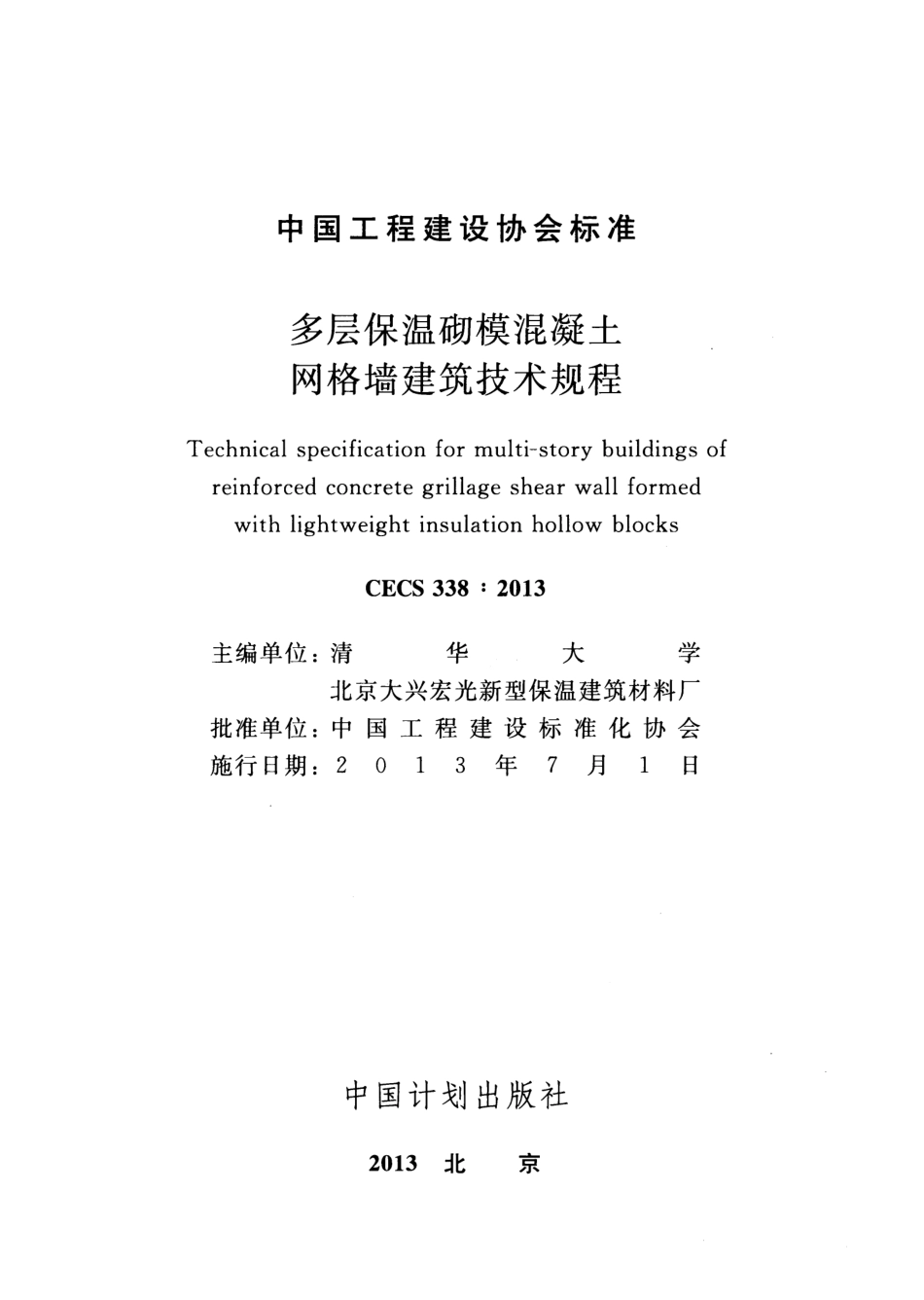

CECS 338:2013 中国工程建设协会标准多层保温砌模混凝土网格墙建筑技术规程Technical specification for multi-story buildings of reinforced concrete grillage shear wall formed with lightweight insulation hollow blocks 中国计划出版社w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中国工程建设协会标准多层保温砌模混凝土网格墙建筑技术规程Technical specification for multi-story buildings of reinforced concrete grillage shear wall formed with lightweight insulation hollow blocks CECS 338:2013 主编单位z清华大学北京大兴宏光新型保温建筑材料厂批准单位:中国工程建设标准化协会施行日期:2 0 1 3 年7 月1 日中国计划出版社2013北京w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。中国工程建设标准化协会公告第134号关于发布多层保温砌模混凝土网格墙建筑技术规程的公告根据中国工程建设标准化协会关于印发(2010年第二批工程建设协会标准制订、修订计划的通知)(建标协宇(2010J91号)的要求，由清华大学、北京大兴宏光新型保温建筑材料厂等单位编制的多层保温砌模混凝土网格墙建筑技术规程)，经本协会混凝土结构专业委员会组织审查，现批准发布，编号为CECS338:20l3，自2013年7月1日起施行。中国工程建设标准化协会二0一三年四月十一日w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。目。昌根据中国工程建设标准化协会关于印发50 280 395 X 195 X 280 385 0.53 0.60 4.10 50 300 395 X 195 X 300 396 0.48 0.55 4.43 50 320 395 X 195 X 320 403 0.44 0.50 4.76 50 350 395 X 195 X 350 413 0.39 0.44 5.23 50 耐火极限(h)3 4 4 4 4 11 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。续襄5.0.3砌模砌模外形主规格墙体面积主断面传墙体平均热惰性隔声量耐火尺寸(长高宽质量热系数传热系数指标极限型号(dB)(mmXmmXmm)(kg/m2)W/(nr K)J W/(nr K)J D值(h)380 395 X 195 X 380 421 0.35 0.39 5.74 50 4 420 395 X 195 X 420 441 0.31 0.34 6.06 50 5 470 395X195X470 461 0.27 0.29 6.89 50 5 550 395 X 195 X 550 493 0.19 0.24 8.21 50 5 注:1 网格墙折合混凝土厚度100mm.含圈梁、现浇钢筋混凝土柱(简称现浇柱)折合混凝土厚度130mm;2 外墙网格墙平均传热系数含外墙圈梁及现浇柱，3 墙体面积重量含砌模、网格墙、圈梁及现浇柱z4 水泥聚苯颗粒混凝土导热修正系数=1.3.导热系数计算值，=0.083X1.3=0.108W/(m K门，5.0.4 配筋砌块剪力墙的砌块，边缘构件部位可采用正砌开缝系梁块，配筋灌孔底部砌块可采用清扫口块，其他部位可采用普通砌块和辅助块，其主规格尺寸长高宽分别为390mmX190mmX 190mm和190mmX 190mm X 190mm。5.0.5 网格墙结构和外模内块结构的轴线定位(图5.O.5)应符合下列规定z1 网格墙结构和外模内块结构应按模数空间网格定位，平面模数网格可采用4M，竖向模数网格宜采用2M。2 外墙平面轴线应根据圈梁中心定位，内墙平面轴线应以网格墙和砌块墙中心定位，平面轴线间距应为4M网格倍整数。3 采用现浇楼、屋盖时，模数层高可以楼板表面定位E采用装配整体式楼、屋盖时，模数层高可以现浇层上表面定位。4 网格墙竖肢中心线应位于模数网格线上，外墙砌模外侧应与圈梁外侧齐平。w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。民马(a)网格墙(外墙)(b)配筋砌块墙(内墙)图5.O.5 网格墙(外墙)和配筋砌块墙(内墙)轴线定位1 外墙连梁;2-网格墙;3-横肢钢筋网片;4一竖肢钢筋网片;5一内墙圈梁g6一混凝土砌块;7一灰缝配筋;8一竖向钢筋;9一定位标高山一层高5.0.6 配筋砌块剪力墙洞口的宽度宜符合2M模数，当洞口宽度设计为1M时，可在2M洞口的一侧用90mmX190mmX 190mm 和290mmX 190mm X 190mm辅助砌块调整宽度，但洞口配筋砌块过梁仍应采用2M模数。5.0.7 网格墙建筑的楼梯间不宜设置在房屋尽端和转角处。网格墙建筑的楼梯间采用网格墙或配筋砌块墙时，其构造(图5.O.7)13 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。应符合下列要求:组盟1600 图5.O.7 网格墙建筑楼梯间构造1一网格墙;2砌块墙;3现浇柱;4-1眨:1钢筋55一楼梯斜跑板;6平台楼梯梁;7一拉纺钢筋1-1 1 在楼梯间四角、楼梯斜跑板上F端对剧的墙体处也设置现浇钢筋混凝土柱(简称现浇柱);2 配筋砌块墙的灌孔率应为100%;3 楼梯斜跑板不应伸入墙内;4 休息板和外墙网格墙之间应设置直径不小于8mm、间距不大于400mm的拉结钢筋。5.0.8 阳台出挑网格墙不大于1.4m、雨罩出挑网格墙不大于1.5m时，宜在网格墙内设置暗梁和支承柱，其截面宽度均可为200mm，支承柱间距不宜大于4m，网格墙应计算悬挑附加弯矩;当阳台出挑大于1.4m、雨罩出挑大于1.5m时，宜设置挑梁，挑梁端应设置支承柱。通长外露阳台和雨罩宜每隔10m15m设置一道伸缩缝，伸缩缝与暗梁连接处应设置抗裂钢筋，并应做好结构保温隔断热桥。S.().9 非承重隔墙宜采用轻质墙材，轻质隔墙与网格墙、砌块墙 14 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。之间沿高度应拉结，拉结间距不宜大于400mm;非承重隔墙采用砌筑墙材时，沿高度应配置拉结钢筋或设置配筋混凝土现浇带，拉结钢筋间距不宜大于400mm，配筋混凝土现浇带间距不宜大于lOOOmm。5.0.10 网格墙建筑屋面的保温隔热层的设计，应按国家现行有关节能标准的规定执行。5.0.11 浴厕、厨房和女儿墙应采取有效构造和可靠做法做好防水，防止地面与墙体的交接处渗漏。5.0.12 网格墙门窗洞两侧墙面装修应采用聚合物砂浆增强、耐碱玻璃纤维网格布包角，洞口四角应45。斜贴耐碱玻璃纤维网格布。5.0.13 在网格墙上挂重宜符合下列要求:1 单点挂重不大于50N时，可采用钻孔胶浆埋入木棋，木模埋入深度不宜小于40mm，然后拧入木螺丝;2 单点挂重大于50N、但不大于150N时，可采用锚栓承载，锚栓应埋入网格墙竖肢，埋入深度不宜小于50mm;3 单点挂重大于150N时，应预埋金属件。5.0.14 配筋砌块剪力墙上吊挂重物不大于1.5kN时，可采用直径不小于8mm的金属胀锚螺栓;吊挂重物大于1.5kN时，应先钻孔预埋金属件，然后用混凝土灌实。15 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。6结构设计6.1一般规定6.1.1 本章适用于非抗震以及抗震设防烈度为6度、7度和8度的民用网格墙房屋建筑的网格墙结构设计和外模内块结构设计，适用的网格墙建筑高度不大于24mo注建筑高度指室外地面到主要屋面板板顶的高度，不包括局部突出屋顶部分。6.1.2 抗震设计的网格墙建筑各结构类型的抗震等级应按表6.1.2确定，并应符合相应的计算和构造措施要求。表6.1.2 网格墙建筑备结构类型的抗震等级设防烈度结构类型6 7 8 网格墙结构四四网格墙四阴外模内块结构配筋砌块墙四6.1.3 按有地震作用效应组合设计的网格墙建筑的网格剪力墙及配筋砌块剪力墙的受力状态为偏压、大偏拉和受剪时，其承载力抗震调整系数YRE应取0.85。6.1.4 抗震设计的网格墙建筑结构的底部加强部位可按下列规定采用:网格墙取底部一层，配筋砌块剪力墙取底部两层，外模内块结构网格墙建筑的总高度小于21m时，配筋砌块剪力墙取底部一层。6.2结构计算6.2.1 网格墙建筑结构的荷载以及荷载标准值的取值，应按现行国家标准建筑结构荷载规范)GB50009的规定执行;网格墙建筑w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。结构多遇地震作用下的地震作用计算，应按现行国家标准建筑抗震设计规范)GB50011的规定执行。6.2.2 网格墙建筑结构在风荷载和多遇地震作用下的内力和变形，可采用弹性方法计算，并应符合下列要求:1 采用程序计算时，应按空间整体结构进行计算分析。2 采用现浇或装配整体式混凝土楼(屋)盖时，可假定楼(屋)盖在其自身平面内为元限刚性。3 网格墙可等效为钢筋混凝土剪力墙，混凝土厚度为120mm和140mm的网格墙，其等效厚度可分别为75mm和90mmo 4 配筋砌块墙的厚度可取为190mm。5 多遇地震作用下计算时，钢筋混凝土连梁刚度可折减，折减系数不宜小于0.8，结构的阻尼比可取为0.0506 当非承重墙体为砌体墙时，网格墙建筑结构的计算自振周期折减系数可取0.91.0o6.2.3 元地震作用效应组合的网格墙建筑结构以及有地震作用效应组合的网格墙建筑结构，其荷载效应组合应按现行国家标准建筑结构荷载规泡)GB50009的规定执行。6.2.4 网格墙结构及外模内块结构在风荷载和多遇地震作用下按弹性方法计算的楼层最大层间位移与层高之比不宜大于1/1000。6.3 承载力验算6.3.1 网格墙建筑中的钢筋渥凝土剪力墙及连梁，其截面许可的最大剪力设计值，以及截面承载力验算，应符合现行国家标准混凝土结构设计规范)GB50010的规定。6.3.2 抗震设计时，三级网格墙及二、三级配筋砌块墙底部加强部位截面的剪力设计值应按下式调整:v=平vwVw(6.3.2)17 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。式中:V一二网格墙及配筋砌块墙底部加强部位截面组合的剪力设计值;Vw 网格墙及配筋砌块墙底部加强部位截面组合的剪力计算值;r;vw一一网格墙及配筋砌块墙剪力增大系数，二级可取1.4，三级可取1.2。6.3.3 抗震设计时，三级网格墙的连梁及二、三级配筋砌块墙的连梁，其梁端截面组合的剪力设计值应按下式调整:M+M:b-甲vb-LZ一十V仙(6.3.3)式中:Vb-连梁的剪力设计值;r;vb二一一连梁端剪力增大系数，二级可取1.2，三级可取1.1;ln-连梁的净跨;VGb 连梁在重力荷载代表值作用下，按简支梁分析的连梁端截面剪力设计值;Mb、M;分别为梁左、右端反时针或顺时针方向组合的弯矩设计值。6.3.4 网格墙截面的承载力应符合下列规定:1 网格墙截面许可的最大剪力设计值，应符合现行国家标准混凝土结构设计规范)GB50010有关钢筋混凝土剪力墙最大剪力设计值的规定，剪力墙的厚度可取为网格墙的氓凝土等效厚度。2 轴向力作用下网格墙的斜截面受剪承载力，应符合现行国家标准混凝土结构设计规范)GB50010有关钢筋混凝土剪力墙斜截面承载力的规定，剪力墙的厚度可取为网格墙的1昆凝土等效厚度。3 轴向力作用下网格墙的正截面受弯承载力，应符合现行国家标准混凝土结构设计规范)GB50010有关钢筋混凝土剪力墙正截面受弯承载力的规定，剪力墙的厚度可取为网格墙的混凝土等效厚度，并应计入两端边缘构件的竖向钢筋。18 w w w.w e b o o s.co m本资料限内部使用，严禁用于商业。6.3.5 网格墙连梁
