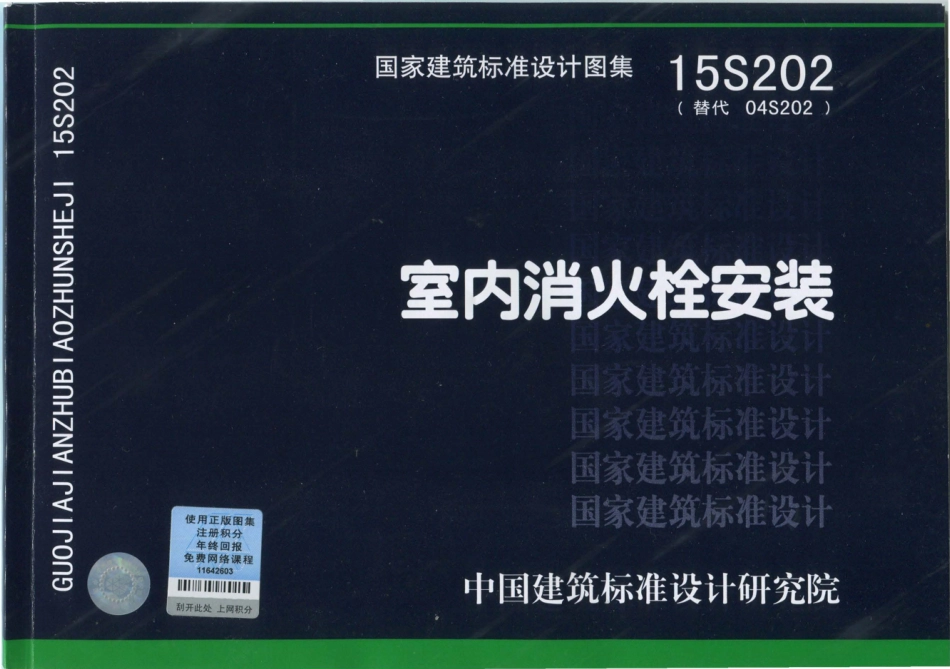

15S202 室内消火栓安装.pdf

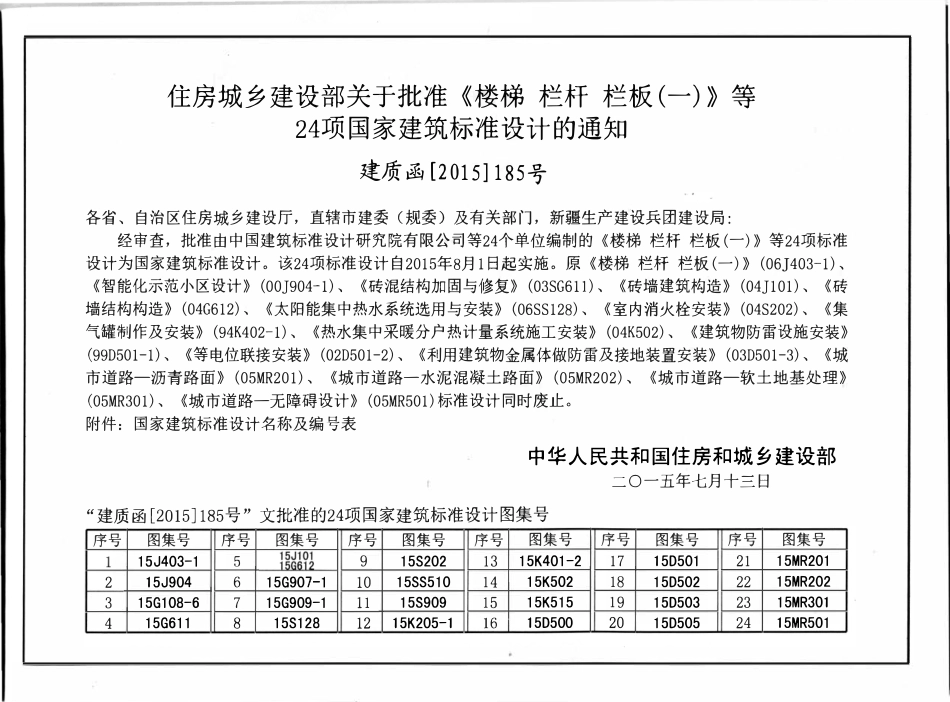

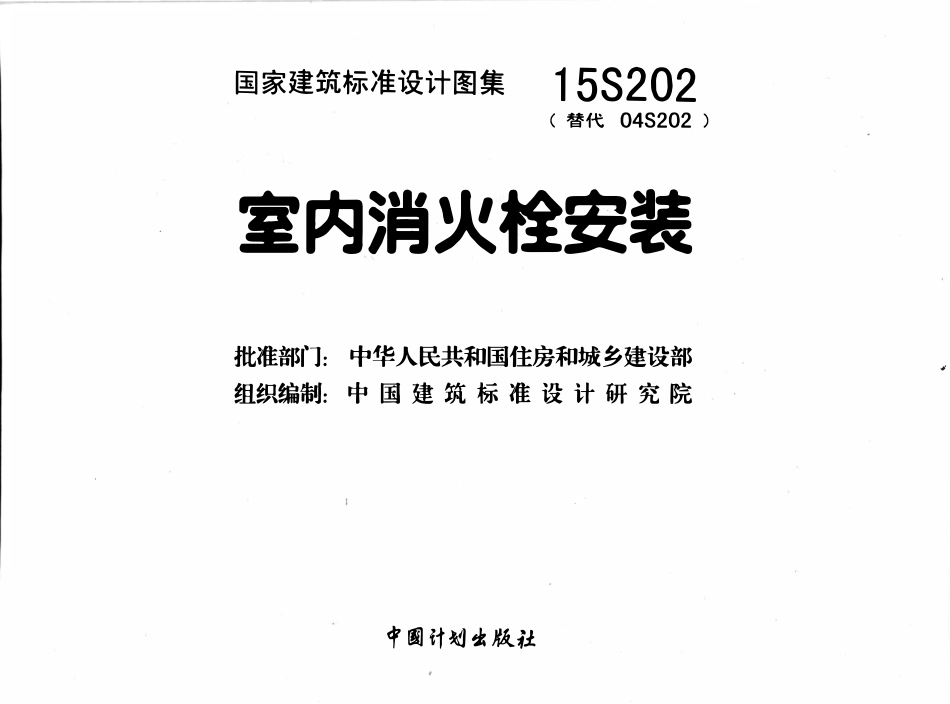

国家建筑标准设计图集155202（替代045202)室内消火栓安婆批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院守阁计划生版位#住房城乡建设部关于批准楼梯栏杆栏板（一）等24项国家建筑标准设计的通知建质函2015 185号各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等24个单位编制的楼梯栏杆栏板（一）等24项标准设计为国家建筑标准设计。该24项标准设计自2015年8月1日起实施。原楼梯栏杆栏板（一）（06403一1）、智能化示范小区设计（00904-1）、砖混结构加固与修复（03SG611）、砖墙建筑构造（04101）、砖墙结构构造（04G612）、太阳能集中热水系统选用与安装（06SS128）、室内消火栓安装（04S202）、集气罐制作及安装（94K402一1）、热水集中采暖分户热计量系统施工安装（04K502）、建筑物防雷设施安装(990501-1）、等电位联接安装（020501-2）、利用建筑物金属体做防雷及接地装置安装（030501-3）、城市道路一沥青路面（05MR201）、城市道路一水泥混凝土路面（05MR202）、城市道路一软土地基处理(05MR301）、城市道路一无障碍设计（05MR501）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二0一五年七月十三日“建质函2015185号”文批准的24项国家建筑标准设计图集号序号图集号序号图集号序号图集号序号图集号序号图集号序号图集号15J403-1 5 rnJ日自1n9 15S202 13 15K401-2 17 150501 21 15MR201 2 15J904 6 15G907-1 10 15SS510 14 15K502 18 150502 22 15MR202 3 15G108-6 7 15G909-1 11 15S909 15 15K515 19 150503 23 15MR301 4 15G611 8 15S128 12 15K205-1 16 150500 20 150505 24 15MR501”一一室内消火栓安装主编单位负责人 令参玩批准部门中等人民共和国住房和城乡建设部批准文号建质画2015 185号主编单位技术负责人税 主编单位机械工业第一设计研究院统一编号GJBT-1344技 术审定人 节 代实行日期二0一五年八月一日图集号15S202设计负责人会目录目录1薄型单栓带轻便消防水龙消火栓箱总说明.3 甲型单栓带灭火器箱组合式消防柜单栓室内消火栓箱乙型单栓带灭火器箱组合式消防柜 o1.甲型单栓室内消火栓箱.8 单栓带轻便消防水龙组合式消防柜.20 乙型单栓室内消火栓箱.9 薄型单栓带消防软管卷盘组合式消防柜21丙型单栓室内消火栓箱1 0薄型单栓带轻便消防水龙组合式消防柜.22 丁型单栓室内消火栓箱.11 双栓室内消火栓箱薄型单栓室内消火栓箱.12 甲型双栓室内消火栓箱甲型单栓带消防软管卷盘消火栓箱.1 3 乙型双检室内消火栓箱乙型单栓带消防软管卷盘消火栓箱14丙型双栓室内消火栓箱薄型单栓带消防软管卷盘消火栓箱.15 薄型双栓室内消火栓箱单栓带轻便消防水龙室内消火栓箱.16 双栓带消防软管卷盘消火栓箱.27 目录叫l川审核路志锋蜒岛钳校对史长伟收多铮设训李文11oi I 页I 1 薄型双栓带消防软管卷盘消火栓箱甲型双栓带灭火器箱组合式消防柜.29 乙型双栓带灭火器箱组合式消防柜 30双栓带轻便消防水龙组合式消防柜.3 1 薄型双栓带消防软管卷盘组合式消防柜 .32 薄型双栓带轻便消防水龙组合式消防柜33特殊消火栓箱地下消火栓箱34甲型带应急照明单栓室内消火栓箱.35 乙型带应急照明单栓室内消火栓箱.36 甲型带应急照明双栓室内消火栓箱乙型带应急照明双栓室内消火栓箱.38 单栓带应急照明配消防软管卷盘消火栓箱.39 双栓带应急照明配消防软管卷盘消火栓箱.40 甲型带应急照明及灭火器箱组合式消防柜.41 乙型带应急照明及灭火器箱组合式消防柜.42 丙型带应急照明及灭火器箱组合式消防柜.43 丁型带应急照明及灭火器箱组合式消防柜.44 单栓前后开门消火栓箱双栓前后开门消火栓箱 46落地型（甲、乙型）带灭火器箱组合式消防柜.47 丙型组合式消防柜布置图、组合式消防柜主要器材表 48自救式消防软管卷盘箱轻便消防水龙箱（住宅）轻便消防水龙箱轻便消防水龙柜（一）轻便消防水龙柜（二）试验用消火栓箱通用详图室内消火栓箱明装固定图室内消火栓箱暗装固定图室内消火栓箱半暗装固定图砖墙、混凝土墙上暗装、半暗装栓箱留洞尺寸表.58 减压孔板安装图减压孔板水头损失计算表SN65型、SNZ65型单阀单出口室内消火栓 61SNW65-III、SNZW65一III减压稳压型单阀单出口室内消火栓62消防水枪直流喷雾喷枪消火栓箱门标志 .65 目录叫l川审核路志锋阳岛钳校对史长伟战乡铮设卅李文告在页I 2 4.3 总说明按内组件分为：单（双）栓室内消火栓箱、箱、带消防软管卷盘消火栓箱、带轻便消防水龙消火栓箱、带灭火器箱组合式消防柜。4.4 室内消火栓箱按安装方式分为：明装、半暗装、暗装5 室内消火栓型号接下列规定编制r-lm LL机 异径三通式代号 减压稳压类别代号一一一公称通径DN(mm)型式代号：见表1（次序从左至右）室内消火栓代号型号示例：公称通径为65mm，稳压类别代号为III的旋转减压稳压型室内消火栓型号可表示为：SNZW65-IIL表1消火栓型式代号 出口数量 栓阀数量 型式lI！普通直角出口型l单出口双出口单阀双阀代号不标注s 不标注s I 不标注型式j45。出口型旋转型 减压型减压稳压型异径三通式代号A z J w y 注图中常用DN65、公称压力1.6MPa的单阀单出口室内消火栓，详见本图集第61、62页。总说 明审核路志锋蜒图集号15S202 oi I页I3 6 消防软管卷盘型号按下列规定编制r r-1 马长度（m)(30)软管内径（mm)（19)一一软管卷盘额定工做压力（MPa)(1.0、1.6)一一一一使用场合代号（非消防车用：不标注）使用灭火剂种类代号：(s水）消防软管卷盘？主：括号内为图中常用规格软管卷盘型号示例：灭火割为水、额定工做压力为1.OMPa,软管内径为19阳，软管长度为30m的软管卷盘，其型号为：7 轻便消防水龙型号按下列规定编制LQ口口口口巴 一一 水带长度（L一 一 一一设计工做压力值（MPa）的10倍使用场合代号（在消防管路上使用的用G表示；在 自来水管路上使用的不标注）轻便消防水龙轻便消防水龙型号示例：在消防供水管路上使用，设计工做压力为1.OMPa，水带长度为30m的轻便消防水龙，其型号表示为：LQGl0-30,注：常用喷枪为直流喷雾喷枪、详见本图集第64页8 消防水枪型号接下歹lj规定编制了1世叫定义 L一一喷雾角可调的低压直流喷雾水枪按功能分类I L一一一额定流量（L/s)一一一一一额定喷射压力，105Pa特征代号类、组代号消防水枪型号示例：额定喷射压力0.35MPa，额定直流流量7.SL/s 的直流水枪型号为QZ3.5/7.5.i主：室内消火栓常用无开关直流水枪，详见本图集第63页9 室内消火栓箱型号按下列规定编制SG口口口口口口口口 箱门型式代号（见表2)I L一一配置应急照明灯代号（见表2)L一一一消防器材配置数量代号（见表2)水带安置方式代号（见表2)配置消防软管、轻便消防水龙卷盘式代号（见表2)配置室内消火栓公称通径（mm)箱体长短边尺寸代号（见表3)箱体厚度尺寸（cm),（见表3)消火栓箱总说 明内，AHV 向1缸n、uhr、JEE E亏一佳来一百只团团一A 审核路志锋表2消火栓栓箱的分类及型式代号配置消防软管卷盘消防水带安置方式配置消防器材数量配置应急照明灯箱门型式际主消防软单配置式不标注代号不配置应急管、轻便消防不标注代号 盘卷式代号P照明灯式不标注代号单开门式不标注代号水龙卷盘式双配置式代号S配置消防软管、注双配置式栓箱内的室内消火栓配置应急照卷轻便盘消式防水龙代号Z卷置式代号J可为2只单栓阀，也可为一只双检阅代号Y前后开门式代号H明灯式附EBcDEF表3消火栓栓箱的外形尺寸（llYT1)栓箱的长短边尺寸和代号长边短边厚度800(950)1000(1150)1200(1350)1600(1700)1800(1900)2000 的尺寸为配置应急照明灯的栓箱与本厚度小于200mm的栓箱应配置旋转型室内消火栓D、E、F为可配置灭火器的栓箱650 700 750 700 700(750)750 160,180,200,210,240,280,320 160,180,200,240,280 160,180,200,240,280 240,280 160,180,200,240,280 160,180,240 确？栓箱内消防器材的数量为 双 配 置，消防水带 为盘 卷式安置，箱门为前后开门，内配 消防软管卷盘、公称通径、应急照明灯、箱体外形尺寸为lOOOx700240，栓箱的型号表示为SG24B65Z-PSYH。总说 明叶，“AHU n，n、uF、J！良亏一佳fn贝回国民审核路志锋10 室内消火栓设置场所、配置、安装10.1 室内消火栓、消防卷盘、轻便水龙设置场所：10.1.1下列建筑或场所 应设置室内消火栓系统；1建筑占地面积大于300m2的厂房和仓库；2 高层 公共建筑和建筑高度大于21m的住宅建筑；3 体积大于5000m3的车站、码头、机 场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；4特等、甲等剧场，超过800个座位的其他 等级 的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；5建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。10.1.2上述10.1.1条未规定的建筑或场所和符合上述10.1.1 条规定的下列建筑或场所，可不设置室内消火栓系统，但宜设置 消防软管卷盘或轻便消防水龙：1耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房（仓库）；2耐火等级为三、四级且建筑体积不大于3000m3的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m3的戊类厂房（仓库）；3粮食仓库、金库、远离城镇且无人值班的独立建筑；4存有与水接触能引起燃烧爆炸的物品的建筑；5 室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m3的其他建筑。10.1.3国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。10.1.4人员密集的 公共建筑、建筑高度大于lOOm的建筑和建筑面积大于200m2的商业服务网点内应设置 消防软管卷盘或轻便悄防水龙。高层住宅建筑的户内直配置轻便消防水龙 10.2 室内消火栓 配置 应符合下列要求：10.2.1应采用DN65室内消火栓，并可 与消防软管卷盘或轻便水龙设置在同一箱体内；10.2.2应配置公称直径65mm有内衬里的消防水带，长度不 宜超过25.Om；消防软管卷盘 应配置内径 不小于19的消防软管，其长度直为30.Om；轻便水龙应配置公称直径25mm有内衬里的消防水带，长度直为30.Om;10.2.3直配置当量喷嘴直径16mm或19阻的消防水枪，但当消火栓 设计流量为2.SL/s时直配置当量喷嘴直径llmm或13mm的消防水枪；消防软管卷盘和 轻便水龙应配置当量喷嘴直径6mm的消防水枪 10.3 双栓室内消火栓箱选用应遵循以下原则：为保证安全，设计中尽量不采用双栓室内消火栓箱（柜）但在消防部门同意后可以 选用双立 管双栓室内消火栓箱（柜）10.4 设有室内消火栓的建筑 应设置带有压力表的试验消火总说 明附Ii川审核路志锋在页I6 栓，其设置位置应符合下列规定：l多层和高层建筑应在其屋顶设置，冬季结冰地区可设置在顶层出口处或水箱间内等便于操做和防冻的位置2单层建筑宜设置在水力最不利处，且应靠近出入口。10.5 室内
