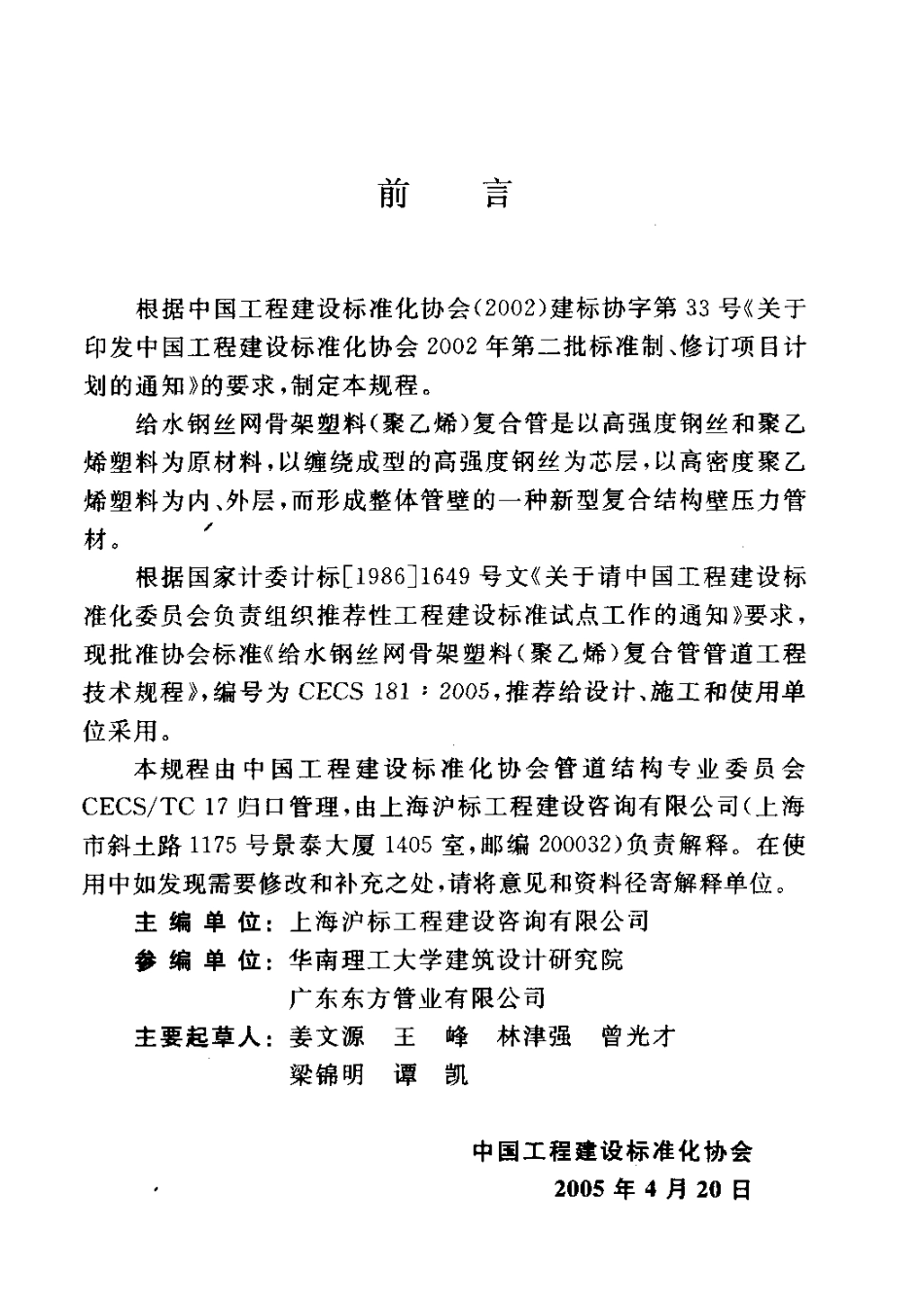

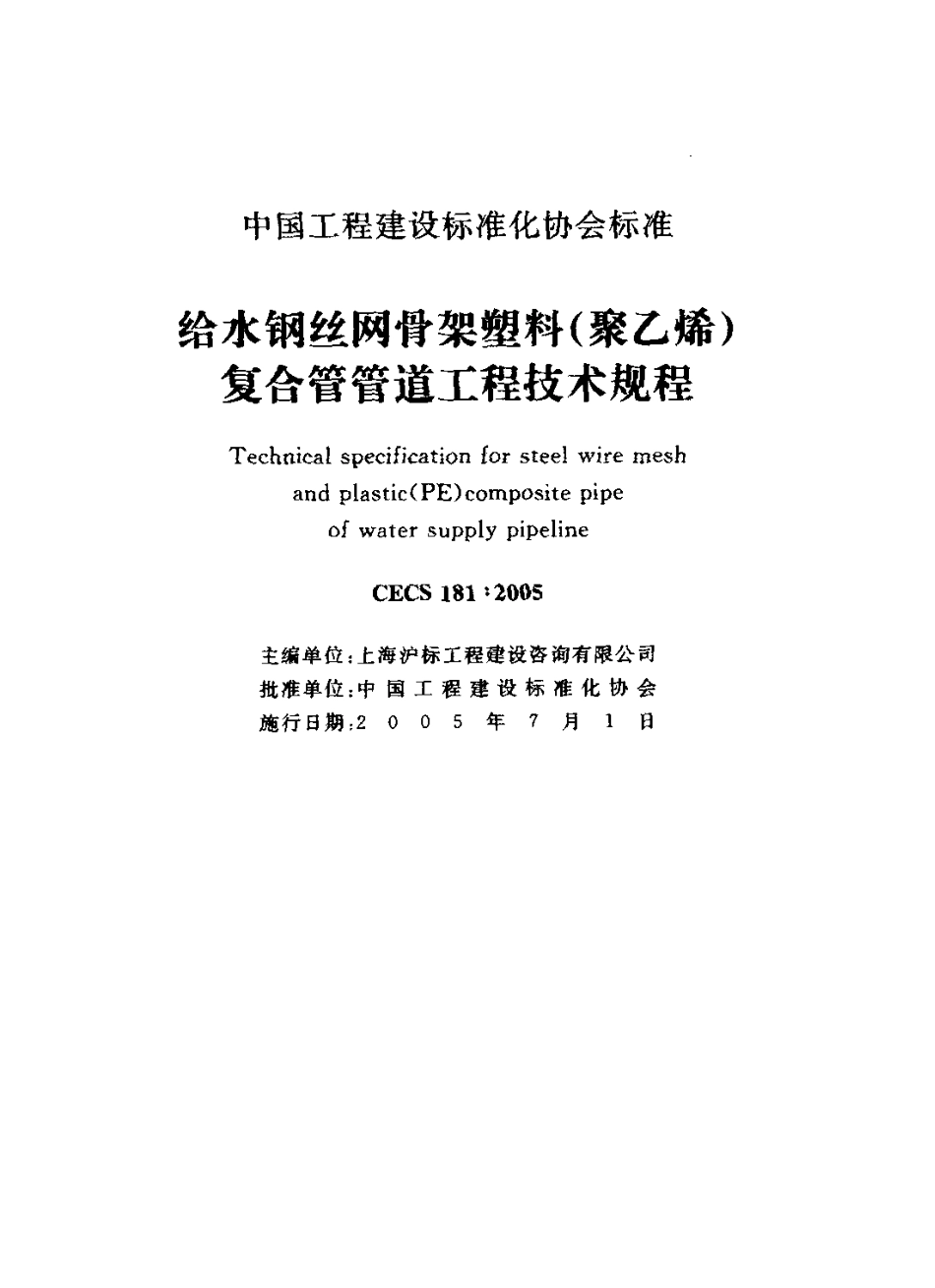

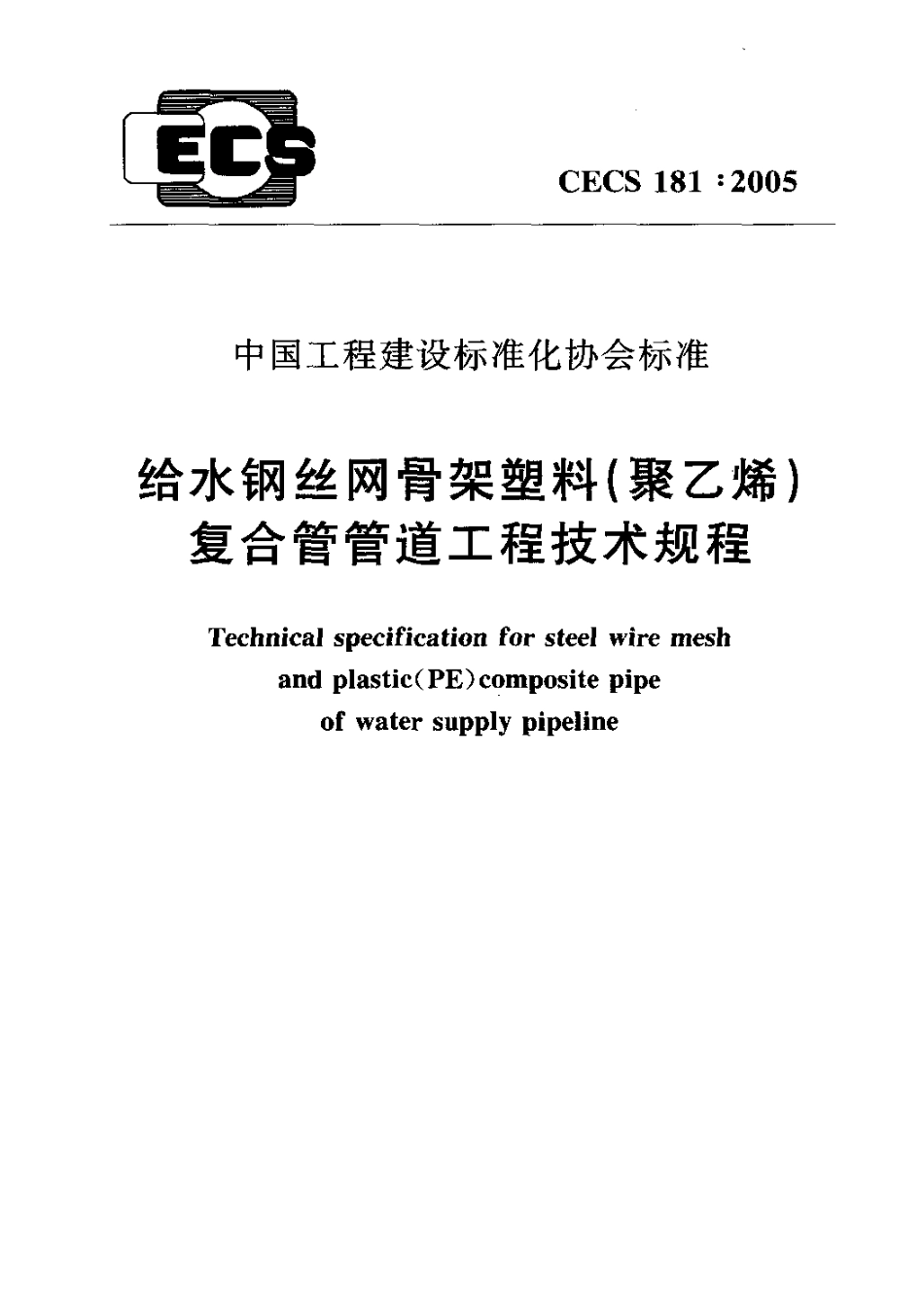

1 1 4CECS 1 81:2 005中国工程建设标准化协会标准给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程T e c h n i c a l s p e c i f i c a t i o n f o r s t e e l w i r e m e s h a n d p l a s t i c(P E)c o m p o s i t e p i p e o f w a t e r s u p p l y p i p e l i n e中国工程建设标准化协会标准给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程Te c h n ic a l s p e c i f i c a t i o n f o r s t e e l w i r e m e s ha n d p l a s t i c(P E)c o mp o s i t e p i p e o f w a t e r s u p p l y p i p e l i n eC EC S 1 8 1 e 2 0 0 5主编单位 上海沪标工程建设咨询有限公司批准单位 中 国 工 程 建设 标 准 化 协 会施行日期 2 0 0 5 年7 月1 日前言 根据中国工程建设标准化协会(2 0 0 2)建标协字第3 3 号 关于印发中国工程建设标准化协会 2 0 0 2年第二批标准制、修订项目计划的通知 的要求，制定本规程。给水钢丝网骨架塑料(聚乙烯)复合管是以高强度钢丝和聚乙烯塑料为原材料，以缠绕成型的高强度钢丝为芯层，以高密度聚乙烯塑料为内、外层，而形成整体管壁的一种新型复合结构壁压力管材。根据国家计委计标 1 9 8 6 口 1 6 4 9号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知 要求，现批准协会标准 给水钢丝网骨架塑料(聚乙烯)复合管管道工程技术规程，编号为 C E C S 1 8 1，2 0 0 5，推荐给设计、施工和使用单位采用。本规程 由中国工程建设标准化协会管道结构专业委员会C E C S/T C 1 7归口管理，由上海沪标工程建设咨询有限公司(上海市斜土路 1 1 7 5号景泰大厦 1 4 0 5 室，邮编 2 0 0 0 3 2)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主 编 单 位:上海沪标工程建设咨询有限公司 参 编 单 位:华南理工大学建筑设计研究院 广东东方管业有 限公司主要起 草人:姜文源 梁锦 明林津强曾光才峰凯王谭中国工程建设标准化协会 2 0 0 5年 4月 2 0日目次1 总则 (1)2 术语.(2)3 材料.(4)3.1 一般规定，.:.(4)3.2 管材、管件 一(5)4 设计要求 ，(7)5 管道施工 ，(1 0)5.1 一般规定 (1 0)5.2贮 运 ，(1 1)5.3 室外埋地管道敷设 (1 2)5.4 室内管道支吊、架安装 ，(1 5)6 管道系统现场水压试验 (1 7)7 冲洗、消毒 (1 9)S 安全施工 ，(2 0)9 检验及验收 ，(2 1)9.1 一般规定 ，(2 1)9.2 竣工验收 ，一(2 2)本规程用词说明 ，“.”“(2 3)附:条文说明 ，(2 5)1 总则1.0.1 在给水工程中为合理应用钢丝网骨架塑料(聚乙烯)复合管，做到技术先进、经济合理、安全卫生、确保工程质量，制定本规程。1.0.2 本规程适用于新建、改建、扩建的温度不超过 7 0 0 c、管径不大于 5 0 0 m m的室外埋地工业和民用建筑给水压力管道工程的设计、施工及验收。排水压力管道和工矿企业中的流体介质输送压力管道，在聚乙烯塑料允许的耐腐蚀作用范围内，亦可参照使用。1.0.3 在钢丝网骨架塑料(聚乙烯)复合管管道工程中，应配套采用钢骨架聚乙烯复合管件。1.0.4 钢丝网骨架塑料(聚乙烯)复合管管道工程中采用的管材、管件和连接管道用的各种接头件等必须符合国家现行产品标准的要求，应由专业厂配套生产和供应，并具有相应的产品质量检测报告和出厂合格证明。1.0.5 钢丝网骨架塑料(聚乙烯)复合管管道工程的设计、施工及验收，除执行本规程的规定外，尚应执行国家和地方现行有关标准的规定。2 术语2.0.1 钢丝网骨架塑料(聚乙烯)复合管s t e e l w i r e m e s h a n dp l a s t i c(P E)c o mp o s i t e p i p e 以高强度钢丝连续缠绕成型的芯层为增强骨架，用符合输送介质要求的聚乙烯专用料均匀挤出而形成整体管壁的复合结构壁管材。属于钢骨架聚乙烯复合管管材系列的一个品种。2.0.2 钢骨架聚乙烯复合管件p e r f o r a t e d s t e e l p l a t e s k e l e t o na n d p o l y e t h y l e n e c o mp o s i t e f i t t i n g 以薄钢板均匀冲孔后焊接成型的钢筒为增强骨架，用符合输送介质要求的聚乙烯专用料均匀注塑而形成整体管壁的复合结构壁套筒、弯头、三通、异径管等的统称。2.0.3 电熔连接e l e c t r i c a l f u s i o n c o n n e c t i o n 利用镶嵌在连接处接触面内壁或外壁的电热元件通电后产生的高温，将接触面熔接成整体的连接方法。有承插式和套筒式等连接形 式2.0.4 电熔承插式连接e l e c t r i c a l f u s i o n b e l l a n d s p i g o t c o n-ne c t i on 利用镶嵌在承口内壁的电热元件通电后产生的高温，将插人承口的管材与承口的接触面熔接成整体的连接方法。属刚性接头，适用于采用钢丝网骨架塑料复合管承插口管材和管件的管道接头。2.0.5 电熔套筒连接e l e c t r i c a l f u s io n s l e e v e c o n n e c t io n 利用镶嵌在套筒内壁的电热元件通电后产生的高温，将插人套筒的对接管材与套筒的接触面熔接成整体的连接方法。属刚性接 买，适 用于 采 用 钢 丝 网 骨架 塑 料复 合 平口 和 锥 形口 结 构 壁管 材和管件的管道接头2.0.6 法兰连接f l a n g e d c o n n e c t i o n 用螺栓紧固套装在相邻管端上的活套法兰的连接方法。属刚性接头，适用于采用管端有加强箍结构的钢丝网骨架塑料复合管材或电熔结构的法兰管件的管道接头。2.0.7 公称(额定)压力(P N)n o mi n a l p r e s s u r e 与管材系统组件的力学性能相关的内水压力指标。注 本 规程 中规定 的公称 压力 指标，是通 过对 管 材系 统 内水 压试 验确 定 的长 期 内 水压 力的 许可应 用指 标2.0.8 工作压力(F,V)w o r k i n g p r e s s u r e 在正常工作状态下给水管道系统，内水作用在内壁上的最大持续运行压力(不包括流水的水锤压力)。2.0.9 水锤压力s u r g e p r e s s u r e 在给水管道系统中，由于水的流速发生突然变化而产生的大于工作压力的瞬时压力，亦称波动压力。2.0.1 0 设计压力(F w d)d e s i g n p r e s s u r e 管道系统在长期运行中的工作压力与残余水锤压力之和。注:本规 程 中，设 计压 力采用 管道系 统的 设计 内水压力 标准 值。3 材料3.1一 般 规 定3.1.1 管道工程采用的每根管材、每个管件、连接件上应有明显的标志，标明产品名称(或名称符号)、生产厂名称或商标、执行标准的编号、规格和品种;标志必须在生产厂制造时印上，不得在施工现场制作。包装上应标明产品批号、名称、规格和品种、生产厂名称和制造 日期、批量和执行标准的编号、检验代号3,1.2 给水管道工程采用的钢丝网骨架塑料(聚乙烯)复合管材，其材质、规格尺寸和技术要求应符合现行行业标准 钢丝网骨架塑料(聚乙烯)复合管 C J/T 1 8 9的规定3.1.3 给水管道工程采用的钢骨架聚乙烯复合管件的 规格品种，可按制造厂提供的、经有关标准化主管机构备案的企业标准采用。3.1.4 给水管道工程采用的钢丝网骨架塑料(聚乙烯)复合管材和钢骨架聚乙烯复合管件的短期静液压强度和爆破压力试验强度必须符合下列规定:1.短期静液压强度试验:温度 2 0-2 3 0C，时间)1 h，内压 2 X P N.2.爆破强度试验:温度 2 0.2 3 0 C,爆破压力)3 XP No3.1.5 直管和管件应在同一批产品中进行抽样检查，其规格、尺寸和外观质量应符合相应产品标准的规定。不得采用有损坏迹象的直管和管件。对长期存放的产品，在使用前应进行外观检查，当发现异常时应进行技术性能检测。3.2 管材、管件3.2.1 钢丝网骨架塑料(聚乙烯)复合管有普通管和加强管两种管 壁结构系列，其规格、尺寸和公称压力可按表3.2.1 采用 表3.2.1 钢丝网骨架塑料(聚乙烯)复合管管径、壁厚和公称压力公称外 径d.(mm)普通 管 系列加强 管 系列最 小壁厚e.(mm)公 称压力PN(M P a)最 小壁厚e n(.,m)公 称压力P N(M P a 1 108.51.61 0.03.51 4 09.01.61 0.03.51 609.51 61 1.03.52 0 01 0.51 61 3.03.52 5 01 2.51.01 4.02,53 1 51 3.51.01 7.02,040 0I 弓.51.01 9.0L 65 口02 2.01.02 4.01.63.2.2公称 外径 d。为 管材 的标 定 外 径。本表 中 所列 公 称外 径 为管 材 的最 小 外径，也是 管材的设 计 外径最小壁 厚。为管 壁任意 一点规 定的最 小壁 厚，可用作 管材 的设计壁 厚直管的最小允许弯曲半径不得小于表 3.2.2的规定。宪 3 2 2育 管 的.小 分 许 查 曲半 择公 称外 径J(mm)1 1 01 4 01 6 02 0 02 5 03 1 540 0X00最小 允许弯曲半径8 0 d 1 0 0 d1 1 0 d 注 管段 上有接头 时，允许 弯曲半 径不 宜小 于 2 0 0 d。3.2.3承插 口管件 的承 口尺寸应符合表 3.2.3的规定。表3.2.3 管件承口尺寸(mm)插人 管管端 外径 d承 口 内径 d;承 口内壁长度承 口 壁 厚1 1 01 1 0+(0.7.1.5)7 5不得 小于插 人管材 的壁厚1 4 01 4 0+(0.8 1.6)8 51 6 0I 6 0+(0.8-1.8)妻 9 62 0 02 0 0+(0.8-1.9)1 0 82 5 02 5 0+(1.0-2.2)1 1 53153 1 5+(1.4-2.4)1 3 540 04 0 0 十(1.9-2.7)1 5 55 0 05 0 0 十(2.2-3.0)1 6 0 注 表内“承 口内径，栏 中 括 号 内数值 表示承 口 内径必 须大 于插 人管 管端 外径即 公 称外径 加最 大允许 正偏 差后 的实际外 径。3.2.4 法兰连接采用的钢制活套管法兰和螺栓紧固件必须符合现行国家标准 钢制管法兰技术条件 G B/T 9 1 2 4的规定。钢法兰、螺栓和密封件等专用件，必须与管端有加强箍结构的钢丝网骨架塑料复合管材或电熔结构的法兰管件等配套供应3.2.5 管材和管件的卫生指标应符合现行国家标准 生活饮用水输配水设备及防护材料的安全性评价标准)GB/T 1 7 2 1 9的规定。4 设 计 要 求4,0.1 钢丝网骨架塑料(聚乙烯)复合管管道系统的设计流量和水力计算，当用于建筑给水管道工程时，可按现行国家标准 建筑给水排水设计规范 G B 5 0 0 1 5,自动喷水灭火系统设计规范G B 5 0 0 8 4 的规定计算;当用于室外埋地给水管道工程时，可按现行国家标
