CECS118-2000 冷却塔验收测试规程.pdf

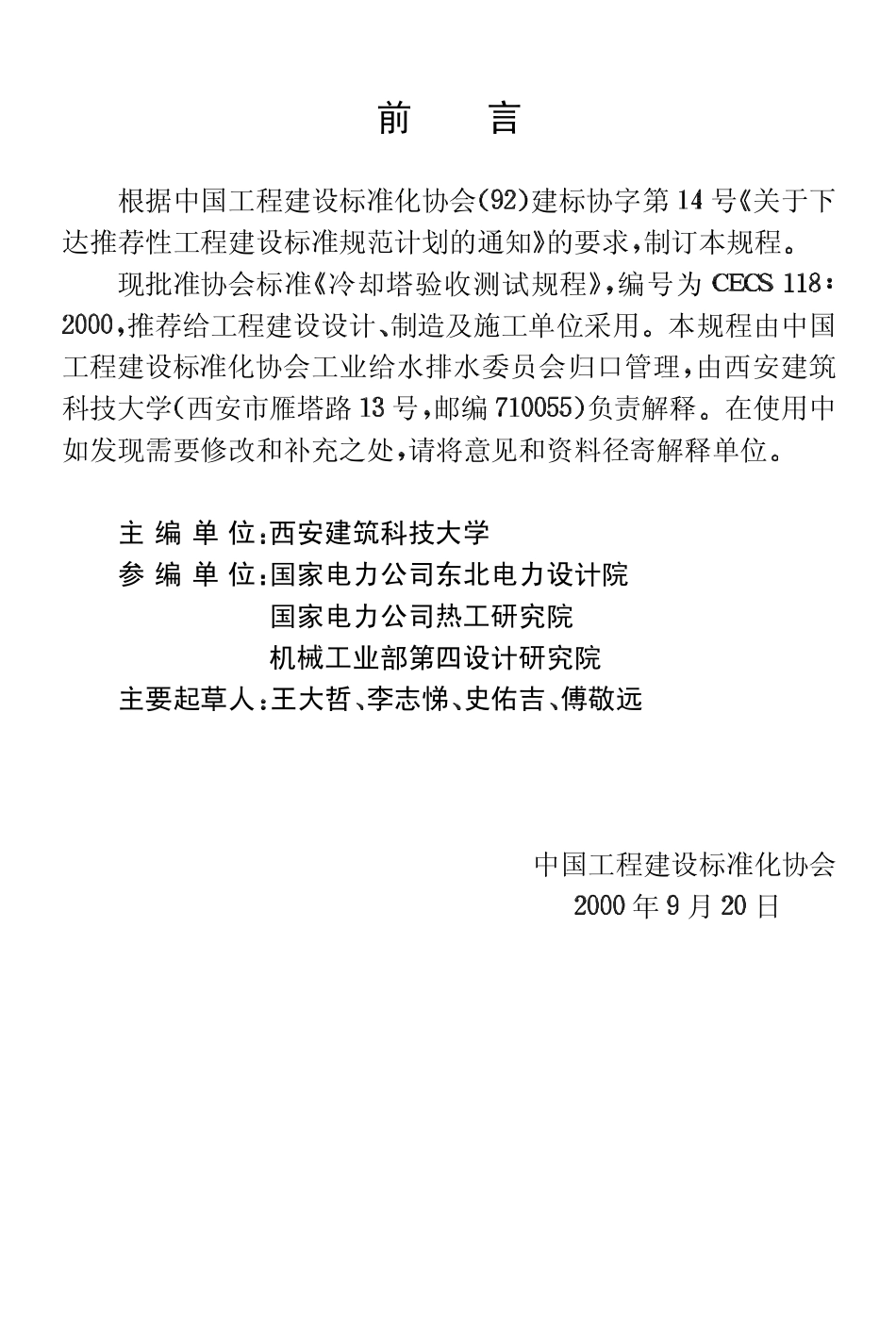

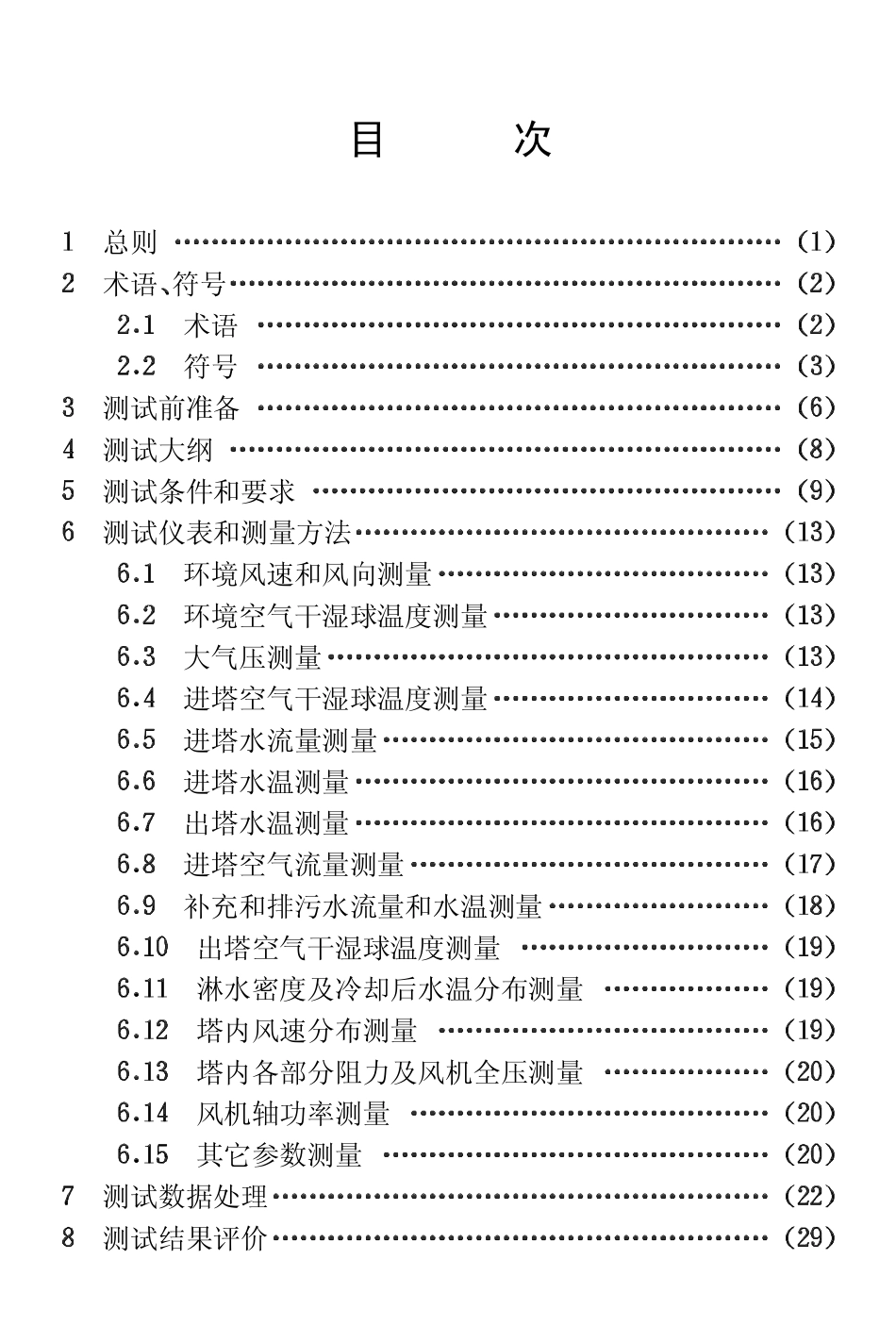

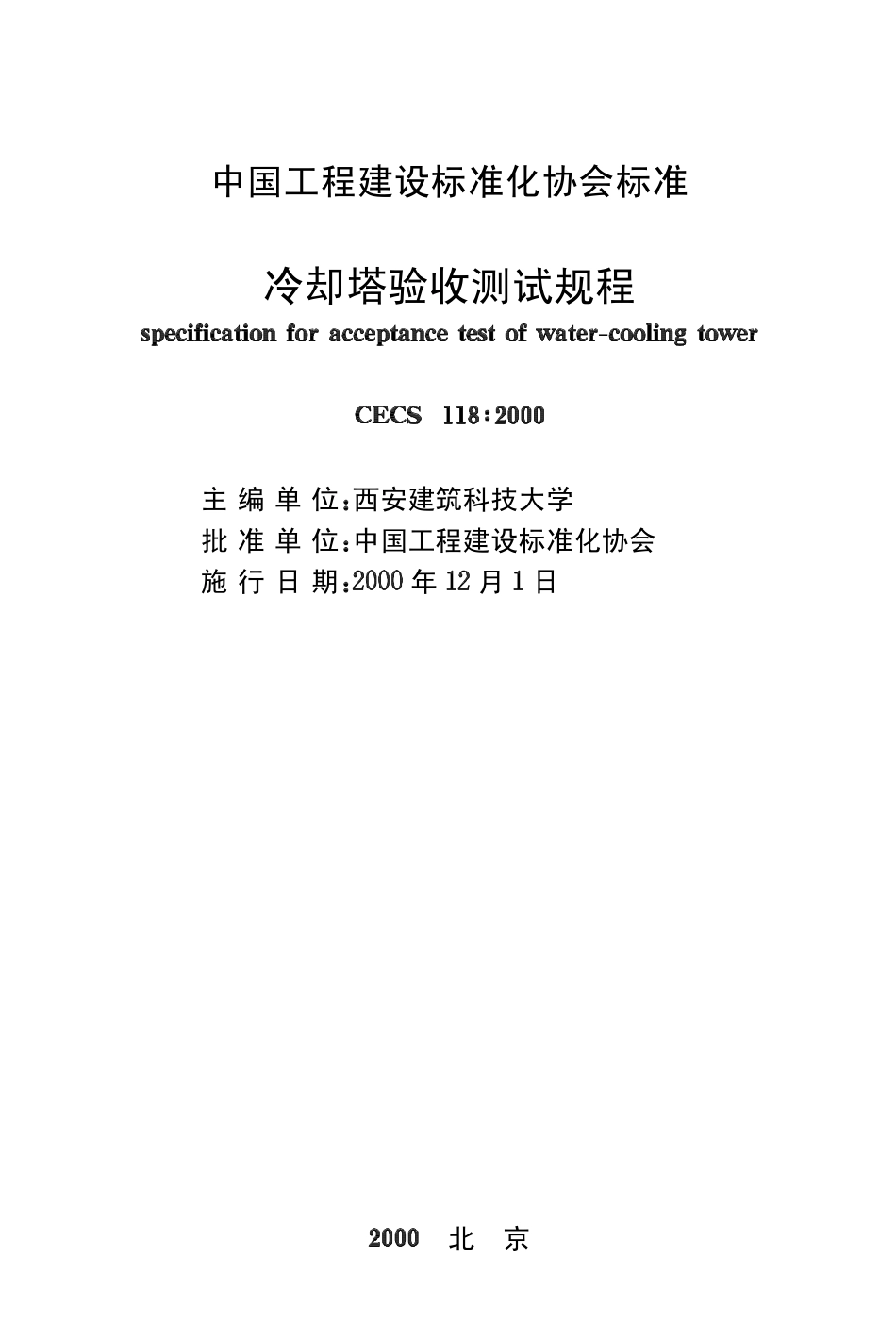

中国工程建设标准化协会标准冷却塔验收测试规程主 编 单 位 西安建筑科技大学批 准 单 位 中国工程建设标准化协会施 行 日 期年月日北京前言根据中国工程建设标准化协会建标协字第号 关于下达推荐性工程建设标准规范计划的通知 的要求 制订本规程现批准协会标准 冷却塔验收测试规程编号为推荐给工程建设设计 制造及施工单位采用本规程由中国工程建设标准化协会工业给水排水委员会归口管理 由西安建筑科技大学 西安市雁塔路号 邮编负责解释在使用中如发现需要修改和补充之处 请将意见和资料径寄解释单位主 编 单 位 西安建筑科技大学参 编 单 位 国家电力公司东北电力设计院国家电力公司热工研究院机械工业部第四设计研究院主要起草人 王大哲 李志悌 史佑吉 傅敬远中国工程建设标准化协会年月日目次总则术语 符号术语符号测试前准备测试大纲测试条件和要求测试仪表和测量方法环境风速和风向测量环境空气干湿球温度测量大气压测量进塔空气干湿球温度测量进塔水流量测量进塔水温测量出塔水温测量进塔空气流量测量补充和排污水流量和水温测量出塔空气干湿球温度测量淋水密度及冷却后水温分布测量塔内风速分布测量塔内各部分阻力及风机全压测量风机轴功率测量其它参数测量测试数据处理测试结果评价冷却水量对比法冷却水温对比法冷却能力评价小型玻璃钢冷却塔测试及评价测试报告附录冷却数近似计算公式附录关系曲线附录冷却塔评价计算例题附录噪声测试附录飘滴损失水量测试附录冷却塔验收测试常用仪表本规程用词说明总则本规程为循环水冷却塔热力性能验收测试 噪声测试和飘滴损失水量测试提供统一的程序 各项参数的测量方法及测试数据的处理方法本规程适用于湿式冷却塔安装现场的验收测试 不适用于干式冷却塔 干湿式冷却塔及喷射式冷却塔的验收测试非验收性质的冷却塔测试可参照本规程执行除本规程规定的冷却塔验收测试内容外 冷却塔验收的其他内容应按现行相关标准的规定执行冷却塔的验收测试工作应委托具有冷却塔测试能力和经验 并具有资格的独立单位承担测试单位应与冷却塔的设计 制造及运行管理单位无隶属关系冷却塔测试时 设计 制造和运行管理单位应派人参加验收测试应按以下步骤进行编写测试工作大纲作好测试前各项准备工作现场测试对测试数据进行处理分析计算编写验收测试报告术语 符号术语湿式冷却塔水和空气直接接触 同时进行热 质交换的冷却塔冷却塔群由多个机械通风冷却塔单列或多列布置而成的群或组冷却塔格冷却塔群中的一个独立单元具有单独的配水系统和风机可以单独工作冷却塔热力性能曲线冷却塔散热性能特性数与气水比的关系曲线在双对数座标纸上为一直线冷却塔工作特性曲线在设计气象参数和进出塔水温一定的条件下 由不同气水比计算出的冷却数和气水比的关系曲线在双对数座标纸上为一曲线气水比指进塔干空气质量流量与进塔冷却水质量流量之比 即淋水密度在单位淋水填料横断面积上冷却水的流量冷却能力冷却塔的散热量设计冷却能力是指在设计工况条件下塔的散热量 测试冷却能力是指在测试工况条件下塔的散热量 实测冷却能力是指将实测进塔气象参数和进出塔水温 或进塔水温和水量修正到与设计工况相同时塔的散热量冷却塔评价指标实测冷却能力与设计冷却能力之比以符号或表示环境空气干湿球温度在冷却塔上风向且不受出塔空气回流影响条件下测得的空气干湿球温度进塔空气干湿球温度包括湿空气回流和外部干扰影响在冷却塔进风口测得的空气干湿球温度飘滴损失水量在冷却塔风筒出口处以水滴形式被空气带走的水量不包括冷却塔进风口处溅出的水滴量进塔水压进塔水管中心线处的总压力包括静压 动压和以集水池上缘为基准面的位置压力风机轴功率作用在风机叶片传动轴上的功率不包括传动部分消耗的功率符号进塔水流量水温水温差补充水流量补充水水温排污水流量排污水水温空气干球温度空气湿球温度空气相对湿度大气压进塔空气流量风机轴功率塔进水压力淋水密度单位面积空气质量流量气水比焓差以焓差为动力的容积散热系数淋水填料深度淋水填料高度淋水填料体积出塔水温滞后测定时间集水池水体积水的密度空气密度空气比容水的比热热平衡误差空气焓饱和空气焓空气含湿量干空气比热水蒸汽比热温度时水的汽化热饱和空气水蒸汽分压力蒸发水量带走热量系数冷却数特性数水量对比法冷却塔评价指标水温对比法冷却塔评价指标饱和空气焓修正值综合数蒸发水量漂滴损失水量占循环水量的百分数以含湿差为动力的容积散质系数注 本规程中脚标表示进塔参数表示出塔参数表示设计参数表示测定参数表示标准工况表示平均值表示干空气测试前准备测试单位在测试前应到冷却塔安装现场调查 有条件时宜参加冷却塔施工结束时的工程验收工作试验塔一般由委托单位指定 但应征求测试单位意见冷却塔群中的单格塔测试 应避免相邻格和周围环境对其产生的影响测试前应对冷却塔进行全面检查 并消除缺陷 包括下列内容配水系统应清洁 通畅 无杂物堵塞 无漏水和溢水现象喷头应无脱落 损坏且喷溅正常淋水填料应无缺损 无变形 填料表面不应有藻类 油污及其它杂物除水器不应有破损且表面清洁 不应有阻碍空气正常流动的杂物 油污及其它沉积物进塔水管上的控制阀门 冷却塔之间联络管阀门应启闭灵活 关闭严密冷却塔集水池水位应处于正常运行水位或测试要求水位循环水水质化验结果应符合本规程第条的规定测试现场应进行下列准备工作确定各测试项目的测点位置搭设测试平台和气象亭架设临时电源加工及安装测试装置清理妨碍冷却塔正常运行和测试工作的杂物测试使用的仪表应按仪表使用说明书要求进行校验 并附有校验合格证书和校正曲线准备测试数据记录表格 仪器放置台架 以及塔上下的通讯联络工具测试准备工作完成后 参加测试人员应熟悉测试仪表 根据需要可进行预测试测试大纲冷却塔测试前测试单位应编制测试大纲 并征得委托单位同意测试大纲应包括下列内容测试目的和要求测试塔概况 循环水场平面图 冷却塔平 剖面图 冷却塔设计参数及性能曲线 冷却塔运行及循环水水质化验报告等资料测试内容及工况测定项目 测点布置 测试方法与使用仪表 以及需加工制作的设备资料处理及评价方法委托单位现场测试配合事项测试人员组成及分工测试工作进度计划安全操作注意事项及应采取的措施测试条件和要求冷却塔验收测试应在冷却塔建成 或改造完工投入运行后一年内进行验收测试时环境气象条件应符合下列规定测试宜在气温较高季节 无雨天进行自然通风冷却塔不宜在雨后立即测试 测定开始时间应在雨停后以上机械通风冷却塔测试时 环境平均风速不得大于阵风每分钟平均风速不得大于自然通风冷却塔测试时 环境平均风速不得大于阵风每分钟平均风速不得大于从风筒排出的雾气团 目测宜充满风筒出口自然通风冷却塔不应在大气温度存在逆温层条件下进行测试 必要时可按本规程第条判定逆温层是否存在循环水水质应符合下列规定总溶解固体不超过油 焦油或其它油脂性物质不超过循环水水质不符合要求时 应考虑水质对散热效果的影响验收时必须测试下列参数环境气象参数 包括空气干湿球温度 大气压及风速 风向进塔水流量进出塔水温进塔空气流量进塔空气干湿球温度补充水流量 水温排污水流量 水温风机轴功率进塔空气流量为验收测试必须确定的参数 确定方法如下自然通风冷却塔 进塔空气流量宜根据测定进塔水流量进出塔水温及进塔气象参数用计算方法确定 如委托单位要求也可以直接测定机械通风冷却塔 进塔空气流量宜采用直接测定方法当设计单位给出设计风机轴功率 且委托单位同意 进塔空气流量也可根据测定风机轴功率 以及设计进塔空气流量由计算确定验收测试时 如果补充水或排污影响冷却后水温测定 应停止向集水池补充水和排污否则应测定补充水和排污水流量及水温验收测试可选测下列参数出塔空气干湿球温度塔内各部分阻力及风机全压进塔水压力塔内风速分布淋水密度及冷却后水温分布配水池或水槽水深测量参数值允许偏离设计值的范围如表所示当进塔水温偏离设计值较大 水温差达不到要求 评价时应计算进塔水温对散热性能的影响表参数值允许偏离设计值范围参数名称允许偏离设计值进塔湿球温度进塔水流量进出塔水温差工况调整到测试参数后 需稳定运行一段时间再进行测定 单格机械通风冷却塔稳定时间不宜小于机械通风冷却塔群和自然通风冷却塔稳定时间不宜小于测定过程中每一工况参数的每次测定值 对该工况参数的起始值允许变化范围如表所示表测定参数允许变化值范围参数名称允许变化值进塔湿球温度进塔水温进塔水流量每一工况测定延续时间不得少于参数测定次数和时间间隔不得少于表和表的规定值表必测参数测定次数及间隔序号参数名称次数 次间隔环境风速 风向大气压及环境空气干湿球温度进塔水流量进塔水温出塔水温进塔空气流量进塔空气干湿球温度补充水流量 水温排污水流量 水温风机轴功率注 当采用集水容器测水温时 由于布点多 测定次有困难时 可不少于次表选测参数测定次数及间隔序号参数名称次数 次间隔出塔空气干湿球温度各部分阻力及风机全压进塔水压力塔内风速分布淋水密度及冷却后水温分布配水池或水槽水深每一工况各项参数应同时进行测定当出现规程中第条第款情况时 出塔水温测定时间按该条规定进行冷却塔验收测试有效工况不宜少于组由改变进塔水流量来调整工况时 流量变化不宜大于设计进塔水流量的原始测定数据宜经委托单位参加测试的代表确认并签字测试仪表和测量方法环境风速和风向测量测量仪表宜采用带风向标的旋杯式风速风向计或带连续记录的风速风向计测点布置在冷却塔的上风向 距塔约处的开阔地带风速风向计的测点高度在地面上处环境空气干湿球温度测量测量仪表宜选用机械通风干湿表 或精度不低于该表的其它测温仪表 表的最小刻度值不得大于精度不低于级机械通风冷却塔仪表安装宜在距地面处 自然通风冷却塔仪表宜安装在进风口高度的处仪表设在气象亭内 避免阳光直接照射以及其它强辐射源照射仪表操作应按使用说明书要求进行机械通风冷却塔可布置一处测点 距塔自然通风冷却塔 根据塔的尺寸大小宜布置处测点 测点布置在距塔外沿的圆周上 且圆心角相等大气压力测量大气压力测量宜采用空盒式或水银式大气压力表测量仪表宜放在气象亭内进塔空气干湿球温度测量自然通风冷却塔宜采用环境空气干湿球温度测定值机械通风冷却塔 除应按本规程第条的规定进行外 尚应符合下列规定单格逆流式冷却塔测点布置不应少于处 矩形冷却塔单侧进风时 测点布置在进风口宽度的及处 双侧进风时 测点布置在两侧进风口宽度的处 圆形塔周边进风时 测点可对称布置测点在集水池上缘高处 且与进风口距离在之内单格横流式冷却塔当进风口高度小于或等于时 测点应不小于处 即每侧不少于处 测点布置在进风口宽度集水池上缘高处 距进风口百叶窗在之内当进风口高度大于时 测点不少于处 即每侧不少于处 测点布置在进风口宽度处 进风口高度的和处 距进风口百叶窗在之内冷却塔群逆流式冷却塔群 测点布置高度及与进风口距离与单格塔相同 测点数量每侧不宜少于处 每一测点负担进风口面积应相等横流式冷却塔群 测点布置高度及与进风口距离与单格塔相同 进风口高度小于或等于时 测点数量每侧不宜少于处 进风口高度大于时 测点数量每侧不宜少于处 每一测点负担进风口面积应相等进塔水流量测量进塔水流量宜在冷却塔进水管上测量当在进水管上测定有困难时 也可在冷却塔出水管或渠道中测量 但要考虑冷却过程损失水量在进水管测流量时宜采用皮托管 超声波流量计 以及安装在管道上的插入式涡轮流量计 电磁流量计或文丘里管等 测试精度不低于当进水管径小于时 也可采用孔板流量计在出水渠道中测流量时 宜采用堰或流速仪当流量较小时 可采用容积法或体积法测定测量仪表安装使用时 应严格按照仪器使用说明书要求进行 测点前后应有足够长的直段 在此直段上不得安装截流阀门当测流直段无法满足要求时 测点可设在从进水侧算起直管段长的处 但应考虑对测量精度带来的影响 并应与委托单位协商决定采用皮托管测流量时应符合下列规定应在进水管道测试断面上划分等面环 测点布置在该断面相互垂直的两条直径上当管径小于时 测点可布置在一条直径上各等面环测点与管中心的距离按下式计算式中从管中心到各测点的距离测试断面管道半径从中心算起的测点编号等面环数 个等面环划分数目不应小于表的规定值表等面环划分数管径等面环数 个进塔水温测量测温仪表宜采用水银温度计 或热电偶 热电阻温度计仪表的最小分度值不大于
