CJJT192-2012 盾构可切削混凝土配筋技术规程.pdf

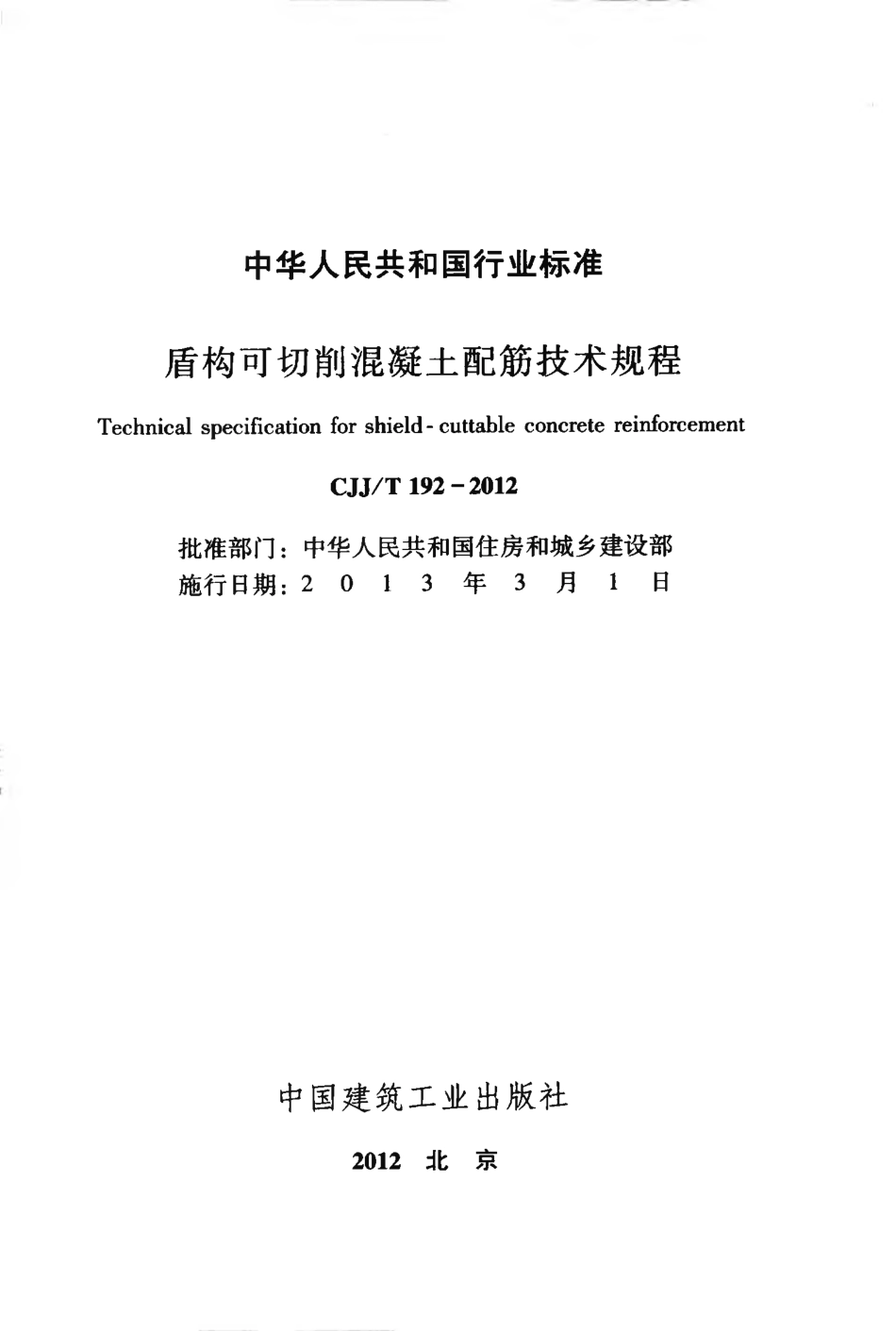

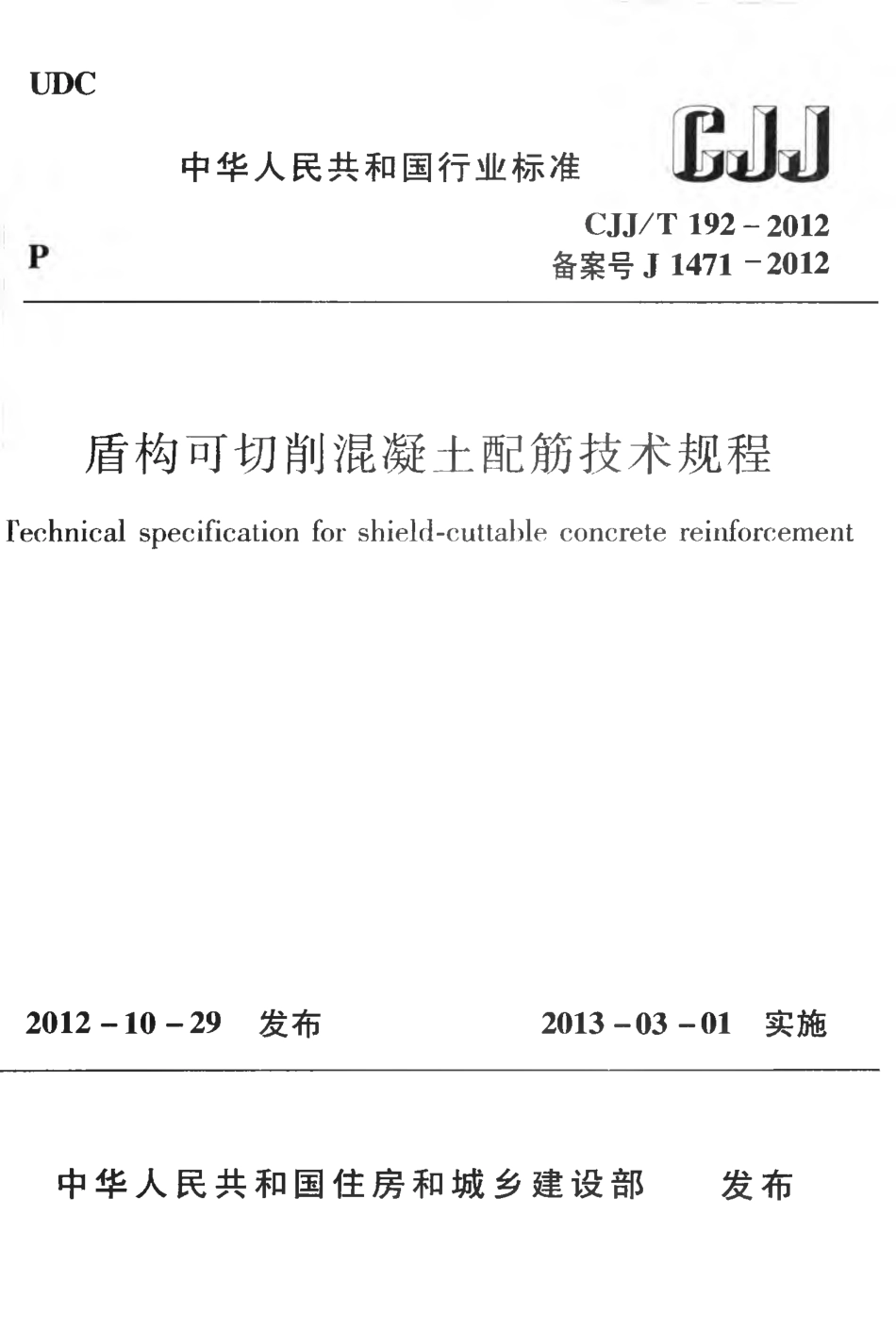

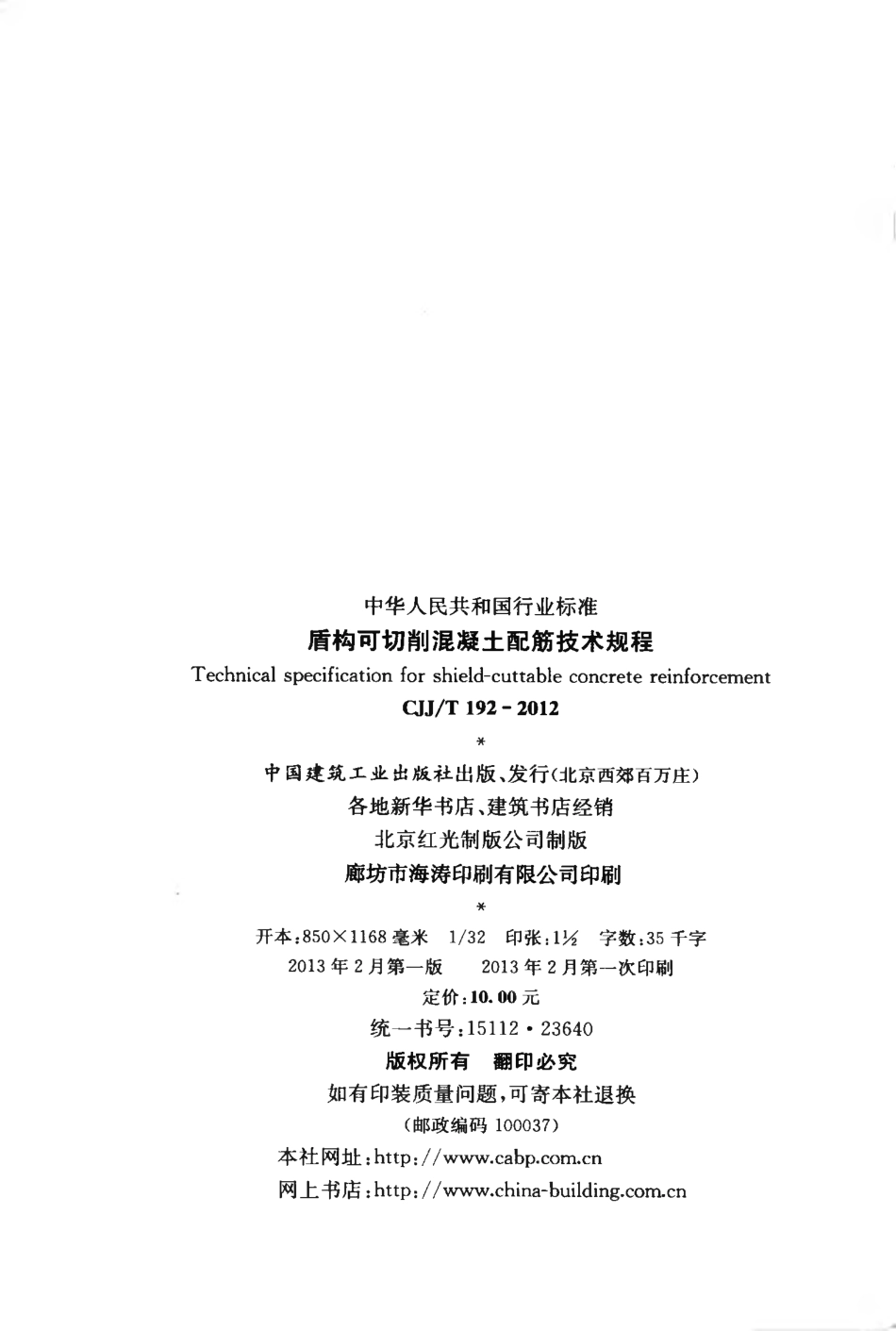

UDC中华人民共和国行业标准CJJ/T 192-2012 备案号 J 1471 2012盾构可切削混凝土配筋技术规程Technical specification for shield-cuttable concrete reinforcement2 0 1 2-1 0-2 9 发布 2 0 1 3-0 3-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准盾构可切削混凝土配筋技术规程Technical specification for shield _ cuttable concrete reinforcementCJ J/T 192-2012批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 3 年3 月1 日中国建筑工业出版社2 0 1 2北 京中华人民共和国行业标准 盾构可切削混凝土配筋技术规程Technical specification for shield-cuttable concrete reinforcement QJ/T 192-2012*中国建筑工业出版社出版、发行(北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 廊坊市海涛印刷有限公司印刷*开本:8 5 0 X 1 1 6 8 毫 米 1/3 2 印张：1%字数:3 5 千字 2 0 1 3 年 2 月第一版 2 0 1 3 年 2 月第一次印刷 定价：1 0.0 0 元 统一书号:1 5 1 1 2 2 3 6 4 0 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址:http：/ 网上书店：http：/www.china-中华人民共和国住房和城乡建设部 公 告第1505号住房城乡建设部关于发布行业标准 盾构可切削混凝土配筋技术规程的公告现批准 盾构可切削混凝土配筋技术规程为行业标准，编 号为C J J/T 1 9 2-2 0 1 2，自2 0 1 3 年 3 月 1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版 发行。中华人民共和国住房和城乡建设部2 0 1 2 年 1 0 月 2 9 日根据住房和城乡建设部 关于印发 2 0 0 8 年工程建设标准、规范制订、修订计划的通知（建 标 2 0 0 8 1 0 2 号）的要求，标准编制组在广泛调查研究以及大量试验结果统计分析的基础 上，结合现场应用效果，认真总结实践经验，参考有关国外先进 标准，并在广泛征求意见的基础上，编制本规程。本规程的主要技术内容是：1.总则；2.术语和符号；3.材 料；4.设计；5.施工；6.验收。本规程由住房和城乡建设部负责管理，由深圳市海川实业股 份有限公司负责具体技术内容解释。在执行过程中，如有意见和 建议请寄送深圳市海川实业股份有限公司（地址：深圳市福田区 车公庙天安数码城F 3.8 栋 C D 座八楼，邮编：5 1 8 0 4 0)。本 规 程 主 编 单 位：深圳市海川实业股份有限公司 中铁二院工程集团有限责任公司本 规 程 参 编 单 位：西南交通大学成都地铁有限责任公司 深圳市地铁集团有限公司 上海市隧道工程轨道交通设计研究院 广州地铁设计研究院有限公司 上海启鹏工程材料科技有限公司本规程主要起草人员：何唯平牟 锐李志业马文义陈湘生申伟强罗世培林 刚郭 俊张志强李 明贺 晶杨志豪史海欧刘树亚王 建黄永衡张 杰李志南贺春宁白国东师晓权李化云周佳媚4本规程主要审查人员：张 易 谦 赵 军 杜 文 库 韩 一 波 黄 钟 晖 任 庆 铨 任 国 青 秦 建 设 裴 利 华张起森 金 明5次1 总 则.12 术语和符号.22.1 棘.22.2 辟.23 材 料.64册.84.1 一 般 规 定.84.2承载能力极限状态计算.94.3变 形 计 算.1 64.4构造规定.1 65施 工.1 75.1 一般规定.1 75.2玻璃纤维筋笼的制作和吊装.1 75.3筋笼的就位和浇筑混凝土.1 85.4盾构切削玻璃纤维筋混凝土的要求.1 86 验 收.1 9本规程用词说明.2 0引用标准名录.2 1附：条文说明.2 36Contents1 G e n e ra l P rov i s i on s .-.12 T e rm s a n d S y m b ols .22.1 Terms.22.2 Symbols.23 M a t e ri a ls .64 D e s i gn s .84.1 General Requirement.84.2 Computation of Be aring Capacity to Limiting Condition.94.3 Computation of Deformation.164.4 Constructional Rule.165 C on s t ru c t i on .1 75.1 General Requirement.175.2 Fabrication and Hoisting for GFRP Rebar Cage.175.3 Emplacement and Cast Concrete for GFRP Rebar Cage;.185.4 Construction Re quirement for Shield-cuttable GFRPConcrete.186 A c c e pt a n c e .1 9E x pla n a t i on of W ord i n g i n T h i s S pe c i f i c a t i on .*.2 0L i s t of Q u ot e d S t a n d a rd s .2 1A d d i t i on：E x pla n a t i on of P rov i s i on s .2 31.0.1 为统一盾构可切削玻璃纤维筋混凝土配筋的技术和质量 验收标准，确保工程质量，制定本规程。1.0.2 本规程适用于盾构可切削玻璃纤维筋混凝土临时结构配 筋工程的设计、施工和质量验收。1.0.3 盾构可切削玻璃纤维筋混凝土配筋工程的设计、施工和 质量验收除应符合本规程外，尚应符合国家现行有关标准的 规定。2术语和符号2.1术 语2.1.1 盾构 s h i e ld盾构掘进机的简称，是在钢壳体保护下完成隧道掘进、拼装 作业、由主机和后配套组成的机电一体化设备。2.1.2 工作井 w ork i n g s h a f t盾构组装、拆卸、调头、吊运管片和出渣土等使用的工作竖 井，包括盾构始发工作井、盾构接收工作井等。2.1.3 盾构始发 s h i e ld la u n c h i n g 盾构开始掘进的施工过程。2.1.4 盾构接收 s h i e ld a rri v a l 盾构到达接收位置的施工过程。2.1.5 玻璃纤维筋 gla s s f i b re re i n f orc e d pla s t i c s (G F R P)re b a r 由含碱量小于1%的无碱玻璃纤维（E-G la s s)无捻粗纱或者高强玻璃纤维（S)无捻粗纱和树脂基体（环氧树脂、乙烯基 树脂）、固化剂等材料，通过成型固化工艺复合而成的筋材。简 称 G F R P 筋。2.1.6 玻璃纤维筋混凝土结构 G F R P re i n f orc e d c on c re t e s t ru c t u re配置受力玻璃纤维筋的增强混凝土结构。2.2符 号2.2.1 材料性能：C E工作环境影响系数；E c 混凝土弹性模量；E(玻璃纤维筋的弹性模量；Es 钢筋的弹性模量；/b 玻璃纤维筋弯曲部位抗拉强度设计值；/c 混凝土轴心抗压强度设计值；f o r 混凝土开裂模量；U玻璃纤维箍筋弯曲段抗拉强度设计值；/f u 玻璃纤维筋的抗拉强度设计值；A-玻璃纤维筋的抗拉强度标准值；/t 混凝土轴心抗拉强度设计值；/u 玻璃纤维筋的抗拉强度；/v 玻璃纤维筋的剪切强度；玻璃纤维筋极限拉应变；ecu混凝土极限压应变；e f u 玻璃纤维筋极限拉应变设计值；r玻璃纤维筋与混凝土、水泥砂浆的平均粘结强度。.2.2作用和作用效应：C结构构件达到正常使用要求所规定的玻璃纤维筋结 构构件应力、变形等的限值；F u 玻璃纤维筋的抗拉承载力；M弯矩设计值；Ma 梁变形计算最大弯矩；Mc r开裂弯矩；N-轴向压力设计值；R 结构构件的抗力设计值；沁（）玻璃纤维筋混凝土结构构件的抗力函数；S 承载能力极限状态下作用组合的效应设计值；V玻璃纤维筋混凝土构件斜截面最大剪力设计值；V f c 玻璃纤维筋混凝土构件中混凝土的受剪承载力设 计值；V f v 玻璃纤维混凝土构件中玻璃纤维筋的受剪承载力设 计值；y正常使用极限状态荷载组合的效应设计值；7l i 第 i 层纵向玻璃纤维筋的应力。2.2.3 几何参数：A圆形截面面积；A 0 构件换算有效截面面积；Af 纵向受拉玻璃纤维筋的截面面积；Af v 配置在同一截面内玻璃纤维箍筋各肢的全部截面 面积；a 纵向受拉玻璃纤维筋合力点至界面近边缘的距离；b截面宽度；d 玻璃纤维筋的名义直径；dh 玻璃纤维筋的等效直径；e 轴向压力作用点至纵向受拉纤维筋合力的距离；e 0 轴向压力对截面重心的偏心距；e a-附加偏心距；h o 梁截面有效高度，纵向受拉玻璃纤维筋合力点至截 面受压边缘的距离；I,开裂截面换算惯性矩；L梁截面有效惯性矩；h梁截面惯性矩；h 0i 第 i 层纵向玻璃纤维筋截面重心至受压边缘的距离；r 圆形截面的半径；rb -玻璃纤维箍筋的弯曲半径；rs 纵向玻璃纤维筋重心所在圆周的半径；5 沿构件长度方向的箍筋间距；r 等效受压区高度；界限受压区局度；M梁截面中和轴到玻璃纤维筋的距离；e 相对受压区高度；相对界限受压区高度。42.4计算系数及其他：K 设计弯矩调整系数；a 对应于受压区混凝土截面面积的圆心角（ra d)与 2 t t 的比值；b 界限受压圆心角；玻璃纤维筋对混凝土抗剪能力的影响系数；a d 粘结强度系数；t 纵向受拉玻璃纤维筋与全部纵向玻璃纤维筋截面面 积的比值；、A变异系数；A与玻璃纤维筋弹性模量及混凝土的粘结性能有关的 系数；A,截面高度影响系数；7 0 结构重要性系数；r j偏心受压构件轴向压力偏心距增大系数；/i-修正系数；p 梁截面配筋率；P i b纵向受拉玻璃纤维筋的平衡配筋率；cp构件稳定系数。3材 料3.0.1玻璃纤维筋的螺纹杆体表面质地应均匀，无气泡和裂纹，其螺纹牙形、牙距应整齐，不应有损伤。3.0.2玻璃纤维筋中树脂基体应使用乙烯基和环氧树脂体系或 乙烯基树脂和环氧树脂混合树脂，产品物理和耐久性应满足使用 要求，树脂基体的原料聚合物不应含有任何聚酯成分。3.0.3玻璃纤维筋规格应符合表3.0.3 的要求。表3.0.3玻璃纤维筋规格公称直径（m m)平均外径（m m)允许偏差（m m)杆体弯曲度（m m/m)1 01 0.0士 0.2 31 21 2.01 41 4.01 61 6.01 81 8.02 02 0.0士 0.3 42 22 2.02 52 5.02 82 8.03 03 0.0士 0.4 53 23 2.03 43 4.03 63 6.03.0.4玻璃纤维筋的密度应在1.9 g/c m 3 2.2 g/c m 3。3.0.5玻璃纤维筋力学性能指标应符合表3.0.5 的要求。6表3.0.5玻璃纤维筋力学性能指标公称直径抗拉强度标准值剪切强度极限拉应变弹性模量d.(m m)/k (M P a)/v (M P a)e(%)E f (G P a)D 6 0 01 6 m m 5 5 0 1 1 0 1.2彡 4 02 5 m m 3 4 m m 5 0 03 4 m m 4 5 0注：玻璃纤维筋抗拉强度标准值保证率在9 5%以上。3.0.6玻璃纤维筋抗拉强度设计值应按下列公式计算：/fu=CE/k(3.0.6-1)fu =CE e (3.0.6-2)式中：A玻璃纤维筋的抗拉强度设计值(MPa)；A玻
