CJJT146-2011 城镇燃气报警控制系统技术规程.pdf

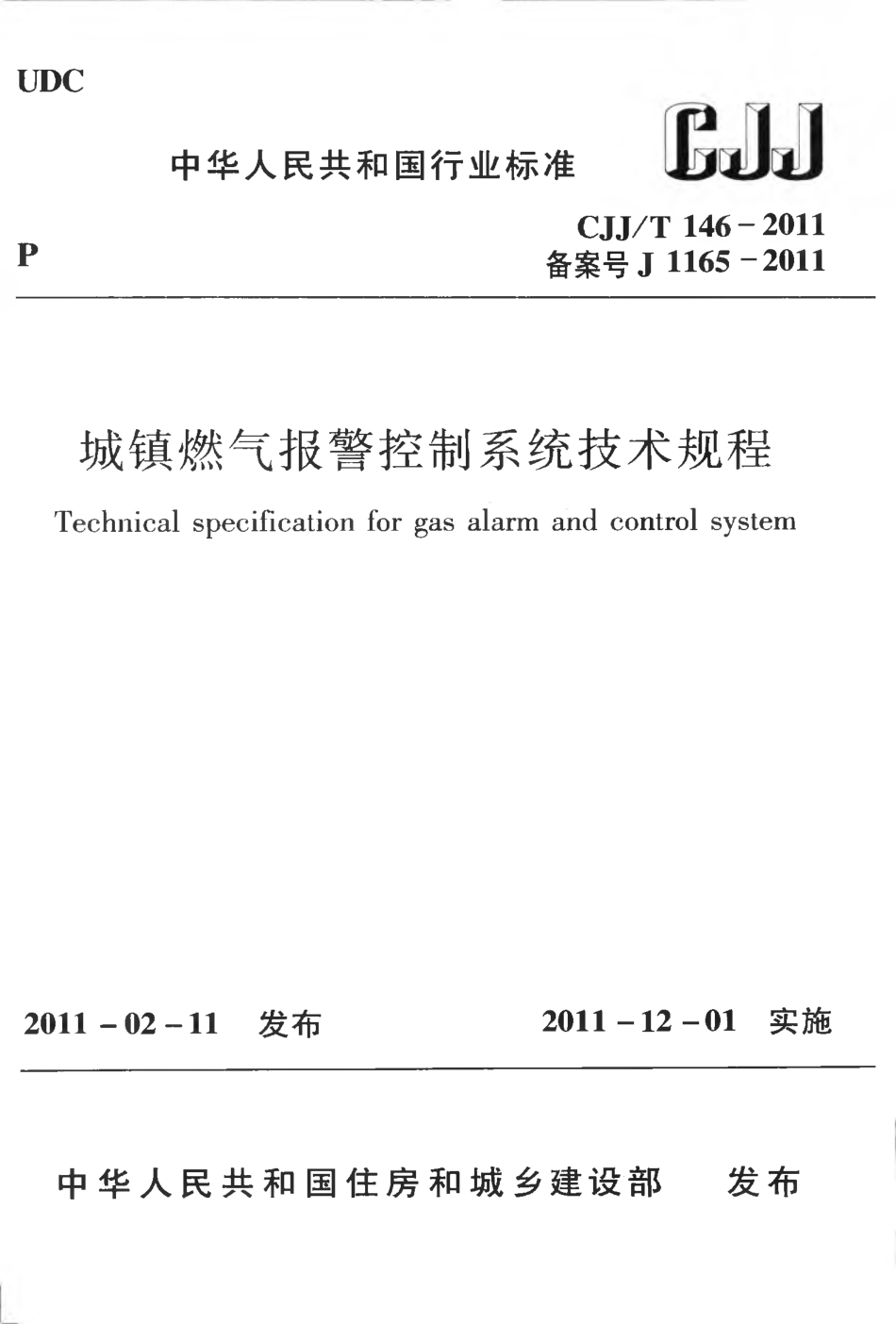

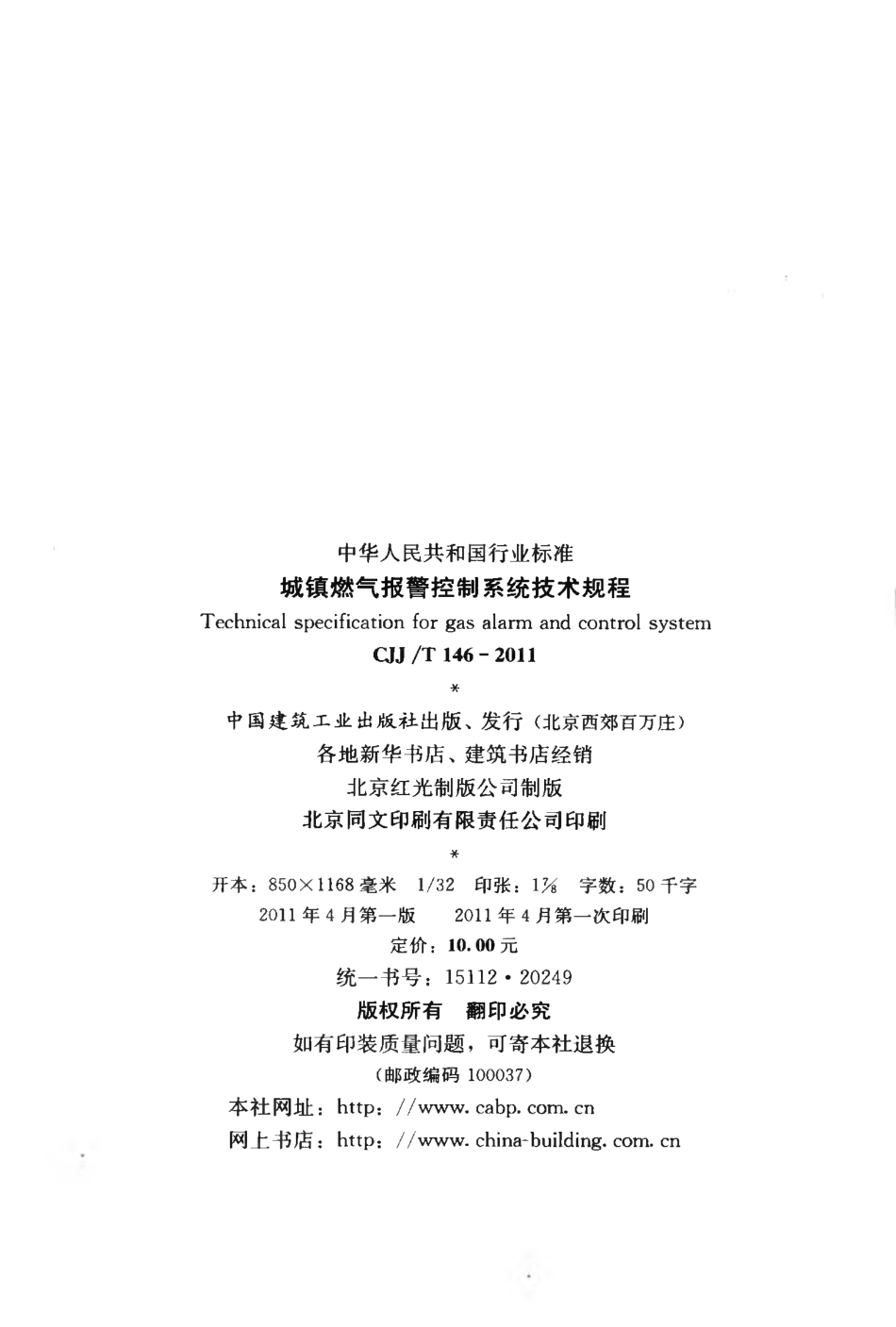

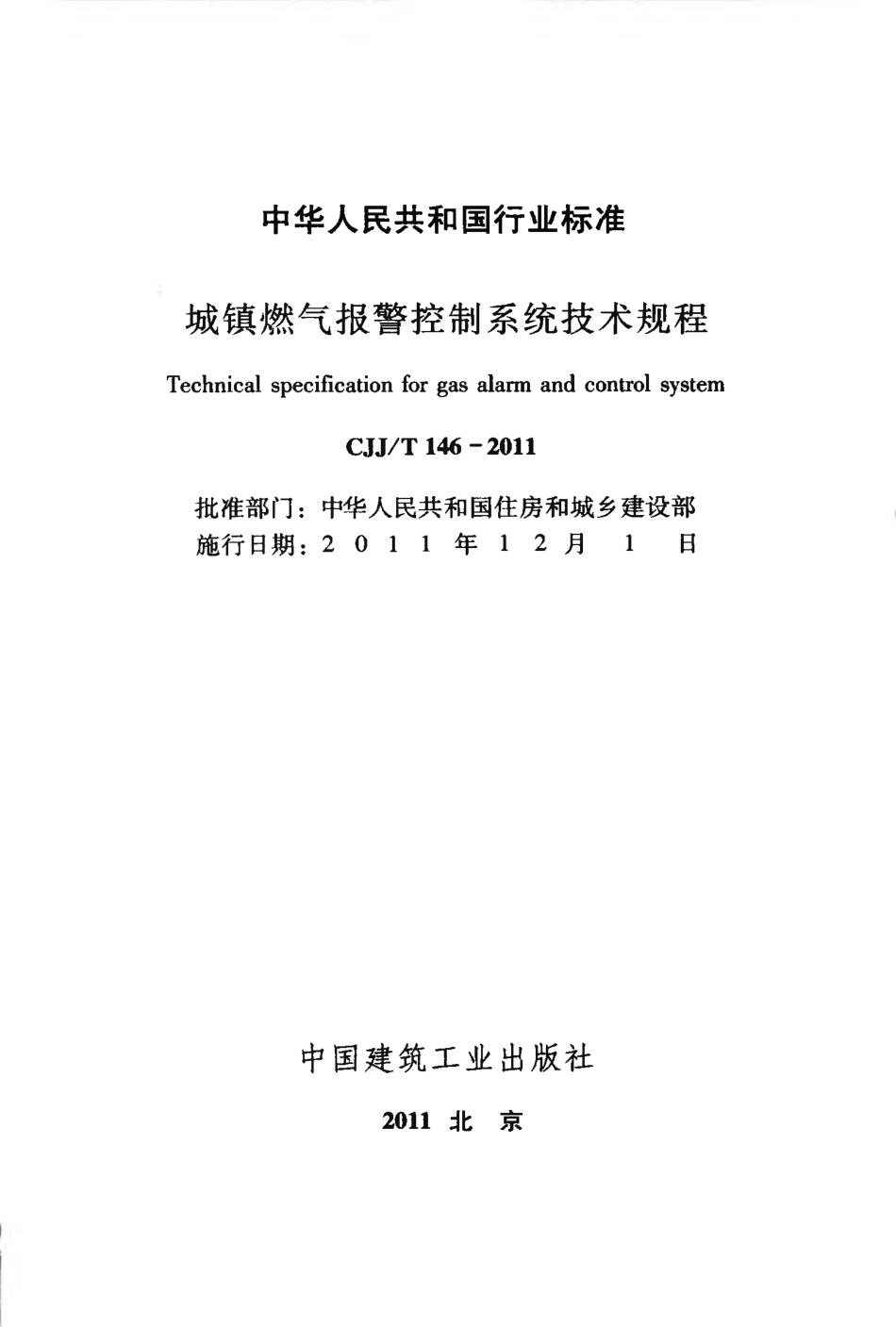

中华人民共和国行业标准CJJ/T 146-2011P 备案号 J 1165-2011UDC城镇燃气报警控制系统技术规程Technical specification for gas alarm and control system2011-02-11 发布 2011-12-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国行业标准城镇燃气报警控制系统技术规程Technical specification for gas alarm and control systemCJ J/T 146-2011批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 1 年1 2 月 1 日中国建筑工业出版社2011北 京中华人民共和国行业标准 城镇燃气报警控制系统技术规程Technical specification for gas alarm and control system CJ J /T 146-2011*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 北京同文印刷有限责任公司印刷*开本：8 5 0 X 1 1 6 8毫 米1/3 2印张：1 M字数：5 0千字 2 0 1 1年4月第一版 2 0 1 1年4月第一次印刷 定价：10.00元 统一书号：15112 20249 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址：http：/ 网上书店：http：/www.china-building,中华人民共和国住房和城乡建设部 公 告第 9 1 4 号关于发布行业标准 城镇燃气报警 控制系统技术规程的公告现批准 城镇燃气报警控制系统技术规程为行业标准，编 号为C J J/T 1 46-2 0 1 1，自2 0 1 1年1 2月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1 年 2 月 1 1 日根据原建设部 关于印发 2 0 0 6 年工程建设标准规范制定、修订计划（第一批）的通知（建 标 2 0 0 6 7 7 号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际 标准和国外先进标准，并在广泛征求意见的基础上，编制本 规程。本规程的主要技术内容是：总则、术语、设计、安装、验 收、使用和维护。本规程由住房和城乡建设部负责管理，由中国城市燃气协会 负责具体技术内容的解释。在执行过程中如有意见或建议，请寄 送中国城市燃气协会（地址：北京市西城区西直门南小街2 2 号，邮编：1 0 0 0 3 5)。本 规 程 主 编 单 位：中国城市燃气协会本规程参编单位:天津市浦海新技术有限公司 北京市燃气集团有限责任公司 上海市松江电子仪器厂 上海燃气工程设计研究有限公司 北京市煤气热力工程设计院有限公司 山东土木建筑学会燃气专业委员会 上海燃气集团有限责任公司 新疆燃气集团有限责任公司 上海松江费加罗电子有限公司 宁波忻杰燃气用具实业有限公司 欧好光电控制技术（上海）有限公司 济南市长清计算机应用总公司 上海市消防局北京泰科先锋科技有限公司 新奥燃气控股有限公司 北京均方理化科技研究所 广东胜捷消防企业集团本规程主要起草人员：牛 军迟国敬丛万军罗崇嵩蒋克武宋玉梅顾书政张云田姜述安黄均义孟 宇忻国定廖 原秦旭昌谢 佳乔 凡刘丽梅丁淑兰李友民伍建许本规程主要审查人员：李美竹朱 晓金石坚陈秋雄应援农钱 斌杨 健牛卓韬元永泰孟学思王 益于香风苏伟鹏目 次1 总 则.12 术 语.23 设 计.43.1 一般规定.43.2居住建筑.53.3商业和工业企业用气场所.64 安 装.94.1 一般规定.94.2独立燃气报警控制系统的安装.104.3集中燃气报警控制系统的布线.104.4集中燃气报警控制系统的设备安装.1 24.5系统调试.1 45 验收.1 66 使用和维护.1 9附录A 安装现场质量管理检查记录.2 1附录B 城镇燃气报警控制系统安装过程检查记录.2 2附录C 城镇燃气报警控制系统工程质量控制资料核查记录.2 5附录D 可燃气体探测器、不完全燃烧探测器、复合探测器试验方法及判定.2 6附录E 城镇燃气报警控制系统工程验收记录.3 0附录F城镇燃气报警控制系统日常维护检查表.31本规程用词说明.3 3引用标准名录.3 4附：条文说明.3 5Contents1 G e n e ra l P rov i s i on s .12 T e rm s .23 D e s i gn .43.1 General Requirements.43.2 Domestic Buildings.53.3 Commercial and Industrial Enterprise Gas Site.64 C on s t ru c t i on .94.1 General requirements.94.2 I n s t a lla t i on of S e pa ra t e G a s A la rm a n d C on t rol S y s t e m .1 04.3 Wiring of Centralized Gas Alarm and Control System.104.4 Equipme nt Installation of Ce ntralize d Gas Alarm andControl System.124.5 System Adjustment.145 A c c e pt a n c e C h e c k .1 66 O pe ra t i on a n d M a i n t e n a n c e .1 9A ppe n d i x A R e c ord f or Q u a li t y C on t rol a n dI n s pe c t i on i n F i e ld.2 1A ppe n d i x B R e c ord f or I n s pe c t i on of C on s t ru c t i on P roc e s s of G a s A la rm a n d C on t rolS y s t e m i n c i t i e s .2 2A ppe n d i x C R e c ord f or I n s pe c t i on of E n gi n e e ri n gQ u a li t y C on t rol D a t a of G a s A la rm a n dC on t rol S y s t e m i n C i t i e s .2 5A ppe n d i x D T e s t i n g M e t h od s a n d J u d ge m e n t S t a n d a rd s f or C om b u s t i b le G a s D e t e c t ors,I n c om ple t ec om b u s t i on G a s D e t e c t or a n d c om pou n d G a sD e t e c t or.2 6A ppe n d i x E R e c ord f or E n gi n e e ri n g A pprov a l of G a sA la rm a n d C on t rol S y s t e m i n C i t i e s .3 0A ppe n d i x F T a b le f or R ou t i n e M a i n t e n a n c e a n d I n s pe c t i on of G a s A la rm a n d C on t rol S y s t e m i nC i t i e s .3 1E x pla n a t i on of W ord i n g i n T h i s S pe c i f i c a t i on .3 3L i s t of Q u ot e d S t a n d a rd s .3 4A d d i t i on：E x pla n a t i on of P rov i s i on s .3 51.0.1 为规范城镇燃气报警控制系统的设计、安装、验收、使 用和维护，防止和减少由于燃气泄漏和不完全燃烧造成的人身伤 害及财产损失，制定本规程。1.0.2 本规程适用于城镇燃气报警控制系统的设计、安装、验 收、使用和维护。1.0.3 城镇燃气报警控制系统的设计、安装应由具有燃气工程 设计资质和消防工程施工资质的单位承担。1.0.4 城镇燃气报警控制系统的设计、安装、验收、使用和维 护，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2.0.1 燃气报警控制系统 ga s a la rm a n d c on t rol s y s t e m由可燃气体探测器、不完全燃烧探测器、可燃气体报警控制 器、紧急切断装置、排气装置等组成的安全系统。分为集中和独 立两种。2.0.2 集中燃气报警控制系统 c e n t ra li z e d ga s a la rm a n d c on t rol s y s t e m由点型可燃气体探测器、可燃气体报警控制器、紧急切断 阀、排气装置、手动报警触发装置等组成的自动控制系统。2.0.3 独立燃气报警控制系统 s e pa ra t e ga s a la rm a n d c on t rol s y s t e m由独立式可燃气体探测器、紧急切断阀等组成的自动控制 系统。2.0.4 点型可燃气体探测器 s pot c om b u s t i b le ga s d e t e c t or 当被测区域空气中可燃气体的浓度达到报警设定值时，能发出报警信号并和可燃气体报警控制器共同使用的可燃气体探 测器。2.0.5 独立式可燃气体探测器 s e pa ra t e c om b u s t i b le ga s d e t e c t or当被测区域空气中可燃气体的浓度达到报警设定值时，发出 声、光报警信号并输出控制信号，且不与报警控制装置连接使用 的可燃气体探测器。2.0.6 可燃气体报警控制器 c om b u s t i b le ga s a la rm c on t rol u n i t接收点型可燃气体探测器及手动报警触发装置信号，能发出 声、光报警信号，指示报警部位并予以保持的控制装置。2.0.7 紧急切断阀 e m e rge n c y s h u t-of f v a lv e当接收到控制信号时，能自动切断燃气气源，并能手动复位 的阀门（含内置于燃气表内的切断阀）。2.0.8 释放源 re le a s e s ou rc e可释放出能形成爆炸性混合气体的所在位置或地点。2.0.9 不完全燃烧探测器 i n c om ple t e c om b u s t i on ga s d e t e c t or 探测由于燃气不完全燃烧而产生的一氧化碳的探测器。2.0.1 0 复合探测器 c om pou n d ga s d e t e c t or在一个探测器里能同时探测可燃气体、燃气不完全燃烧产生 的一氧化碳的探测器。3设 计3.1 一 般 规 定3.1.1 城镇燃气报警控制系统中采用的相关设备应符合国家现 行标准的规定，并应经国家有关产品质量监督检测单位检验合 格，且取得国家相应许可或认可。3.1.2 城镇燃气报警控制系统应根据燃气种类和用途选择可燃气 体探测器、不完全燃烧探测器或复合探测器，并应符合下列规定：1 在使用天然气的场所，应选择探测甲烷的可燃气体探测 器或复合探测器；2 在使用液化石油气的场所，应选择探测液化石油气的可 燃气体探测器；3 在使用人工煤气的场所，宜选择探测一氧化碳的不完全
