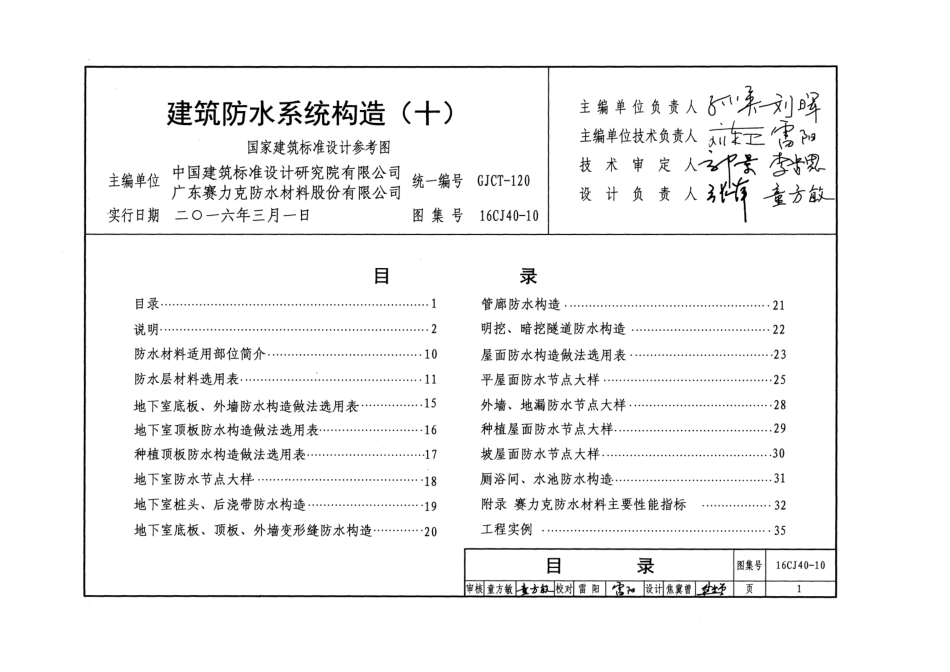

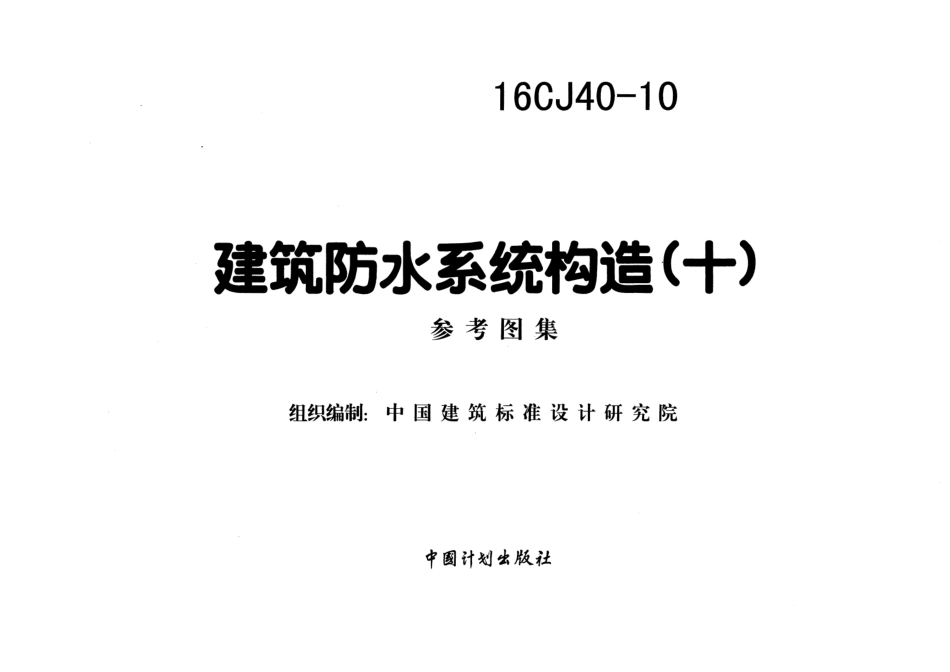

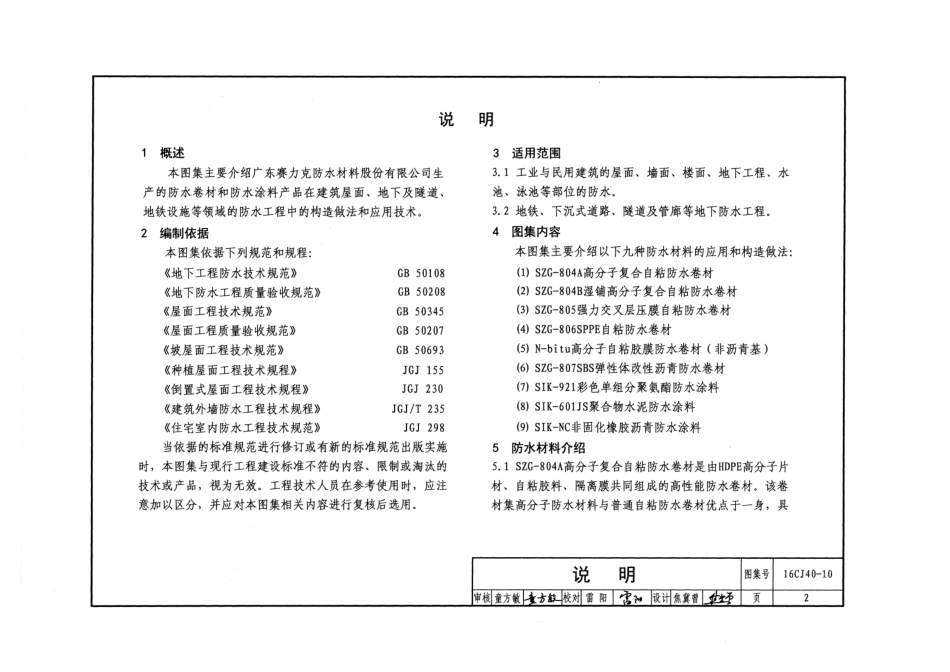

16CJ40-10 建筑防水系统掏造十参考图集组织编制：中国建筑标准设计研究院守阁计划生版iJ:.建筑防水系统构造十国家建筑标准设计参考图主编单位中国建筑标准设计研究院有限公司统一编号GJCT-120广东赛力克防水材料股份有限公司主编单位负责人俨朵寸归、主编单位技术负责人沽王宫严技术审定人钊安街免设计负责人叫生方队实行日期二0一六年三月一目图集号16CJ40-10目录说明目防水材料适用部位简介.10 防水层材料选用表.11 地下室底板、外墙防水构造做法选用表.15 地下室顶板防水构造做法选用表.16 种植顶板防水构造做法选用表17地下室防水节点大样地下室桩头、后浇带防水构造地下室底板、顶板、外墙变形缝防水构造.20 录管廊防水构造.21明挖、暗挖隧道防水构造.22屋面防水构造做法选用表平屋面防水节点大样.25外墙、地漏防水节点大样种植屋面防水节点大样.29 坡屋面防水节点大样.30 厕浴间、水池防水构造31附录赛力克防水材料主要性能指标.;32 工程实例35目录图集号l16CJ40-10 N丁夏计焦冀曾页1 1 概述本图集主要介绍广东赛力克防水材料股份有限公司生产的防水卷材和防水涂料产品在建筑屋面、地下及隧道、地铁设施等领域的防水工程中的构造做法和应用技术。2 编制依据本图集依据下列规范和规程：地下工程防水技术规范地下防水工程质量验收规范屋面工程技术规范屋面工程质量验收规范坡屋面工程技术规范GB 50108 GB 50208 GB 50345 GB 50207 GB 50693 种植屋面工程技术规程JGJ 155 倒置式屋面工程技术规程JGJ 230 建筑外墙防水工程技术规程JGJ/T 235 住宅室内防水工程技术规范JGJ 298 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。说明3 适用范围3.1工业与民用建筑的屋面、墙面、楼面、地下工程、水池、泳池等部位的防水。3.2地铁、下沉式道路、隧道及管廊等地下防水工程。4 图集内容本图集主要介绍以下九种防水材料的应用和构造做法：(1)SZG-804A高分子复合自粘防水卷材(2)SZG-804B湿铺高分子复合自粘防水卷材(3)SZG-805强力交叉层压膜自粘防水卷材(4)SZG-806SPPE自粘防水卷材(5)N-bi tu高分子自粘胶膜防水卷材（非沥青基）(6)SZG-807SBS弹性体改性沥青防水卷材(7)SIK-921彩色单组分聚氨醋防水涂料(8)SIK-601JS聚合物水泥防水涂料(9)SIK-NC非固化橡胶沥青防水涂料5 防水材料介绍5.1 SZG-804A高分子复合自粘防水卷材是由HOPE高分子片材、自粘胶料、隔离膜共同组成的高性能防水卷材。该卷材集高分子防水材料与普通自粘防水卷材优点于一身，具静兵往阳设-UF 目nRRF说？图集号！16CJ40-10 页2 有很高的抗穿刺、耐候、耐高低温、自愈等性能，通过预铺反粘能实现与混凝土结构牢固粘结，有效提高整体防水的可靠性。5.1.1产品特点：(1）粘结密封性好，与后浇筑混凝土（预铺反粘）结构之间形成连续牢固的无间隙结合，可避免防水层与结构层之间“窜水”现象发生。(2）抗冲击和抗穿刺等物理性能好，能承受直接作用其上的施工荷载及冲击。(3）施工环境自由度高，预铺工法对基面要求低，基面允许潮湿、基本平整即可，受天气影响小，可大大节约工期。(4）安全环保。施工过程中无需溶剂和燃料，可以避免环境污染，消除消防隐患，节约能源。但）用于地下防水工程时，单层即可达到一级防水要求。(6）产品无毒无味，符合环保要求。5.1.2该材料执行标准及物理性能详见附表1。5.2 SZG一804B湿铺高分子复合自粘防水卷材是一种以改性沥青和合成橡胶为基料，以高分子片材为基材（如有需要可复合无纺布层增强拉力），底面复合防粘隔离膜而成的高性能高分子防水卷材，配以活性助剂，构成复合防水系统。选用湿铺工艺，可以大大节省工期，又能达到与结构一体的防水效果（高分子片材在高温下有轻微膨胀性，如轻微起鼓属正常现象，不影响整体防水效果。建议及时覆盖）。5.2.1产品特点(1）粘结密封性好，与水泥浆、水泥砂浆之间形成连续牢固的无间隙结合，可避免防水层与结构层之间“窜水”现象发生。(2）抗冲击性能好，避免后续施工的破损。(3）施工环境自由度高，湿铺工法对基面要求相对较低，基面允许潮湿、基本平整即可，无需底涂及预处理，可大大节约工期。(4）安全环保。施工过程中无需溶剂和燃料，可以避环境污染，消除消防隐患，节约能源。(5）产品无毒无味，符合环保要求。5.2.2该材料执行标准及物理性能详见附表2。5.3 SZG-805强力交叉层压膜自粘防水卷材是一种高性能、冷施工的新型防水材料，其采用优质高分子HOPE交叉层压强力薄膜为基材，覆以特制的高性能蠕变自粘胶料（快速反应型、含亲水泥基材质）而成。根据工程要求，有单面自粘和双面自粘可选。说明图集号16CJ40-10 校对同时xI设计焦冀曾页3 5.3.1产品特点(1）该材料的强力交叉层压膜为“双层叠加薄膜纵横网状结构设计”，其抗拉强度、抗撕裂强度、尺寸稳定性、热稳定性和抗紫外线性能都大大提升。(2）卷材施工多采用湿铺法，不仅节约工期，而且能使基层、聚合物水泥浆、卷材三者紧密结合，达到牢固的“皮肤式”防水效果。5.3.2该材料执行标准及物理性能详见附表3-1、附表3-2.5.4 SZG-806 SPPE自粘防水卷材是一种采用聚醋膜作覆面材料、复合HDPE基材，再涂覆“胶质硅酸钙蠕变自粘胶”而制成的高性能复合自粘防水卷材。该材料集高分子材料与自粘卷材优点于一身，其抗拉强度和耐老化性优良，大大提高防水效果。在气温较高的情况下施工，很好地解决了其他自粘卷材易起鼓的现象。5.4.1产品特点(1）覆以高分子聚醋膜，有良好的抗拉强度。(2）更能与保护层形成一个整体，不易空鼓、分层。(3）更易与保温粘结为一个整体。(4）自愈性和蠕变性较好，兼具较强的延伸性，适应基层变形(5）粘结性能良好，有效防止窜水现象发生。(6）具有良好的耐腐蚀性和稳定性(7）寿命长、耐侯性好。(8）冷施工安全环保5.4.2该材料执行标准及物理性能详见附表4.5.5 N-bitu高分子自粘肢膜防水卷材（非沥青基）是以特制的高分子片材（如有需要可复合土工织物增加强度）为主防水层，主防水层上涂覆非沥青基高分子自粘胶层，表面加盖砂面等隔高层，卷材长边一侧预留自粘搭接边。其非沥青基高分子自粘肢层具有自愈功能，混凝土浇筑其上，待混凝土固化后，在卷材与混凝土结构之间形成连续牢固的无间隙结合，防止层间窜水，有效提高防水系统的可靠性本产品特别适用于隧道防水。5.5.1产品特点(1）采用预铺反粘施工，与混凝土形成皮肤式紧密结合，有效防止水分渗入防水卷材和结构之间的窜水(2）粘结性能好，粘性持久，使用寿命长。(3）无需使用保护板，铺装施工后即可在其上行走。(4）简单处理即可铺设钢筋和浇筑混凝土。(5）内聚力、剥离强度、耐老化性能高(6）可在潮湿基面施工。5.5.2该材料执行标准及物理性能详见附表5.说明图集号16CJ40-10-I设计焦冀曾页4 5.6 SZG-807 SBS弹性体改性沥青防水卷材是以聚醋毡、玻纤毡或玻纤增强聚醋毡为胎基，以苯乙烯丁二烯苯乙烯（SBS）热塑性弹性体改性沥青为浸渍和涂盖材料，两面覆以隔离材料制成的防水卷材。按使用功能不同，分为SZG-807 SBS A改性沥青防水卷材和SZG-807SBS B改性沥青耐根穿剌防水卷材。5.6.1产品特点(1）具有优异的耐低温性能，特别适用于寒冷地区。(2）卷材综合性能良好，应用广泛。5.6.2该材料执行标准及物理性能详见附表6.5.7 SIK-921彩色单组分聚氨醋防水涂料是以异氨酸醋、聚隧为主要原料，配以各种助剂制成的反应型柔性单组分彩色防水涂料。5.7.1产品特点(1）产品高强度、高延伸率、高固含量、粘结力强。(2）无刷痕，延伸性好，能克服基层开裂带来的渗漏。(3）常温施工，操作简便，无毒无害，耐候性、耐老化性能优异。(4）可根据施工环境条件生产靠吸收空气中水分固化的湿固化和直接加水固化的水固化两种聚氨醋防水涂料，以满足工程的需要。(5）单组分包装：开桶即用，施工方便，避免了施工过程中两种或两种以上物料配合比例计量不当而引起质量的不稳定，保证了产品质量稳定和工程的防水效果。5.7.2该材料执行标准及物理性能详见附表7.5.8 SIK-601 JS聚合物水泥防水涂料是由高性能的有机高分子丙烯酸乳液和改性无机粉料两组分结合而成，产品按物理力学性能分为I型、E型和皿型。5.8.1产品特点(1）产品为水性防水涂料，无毒、无害、无污染，使用安全放心。(2）能在潮湿（无明水）或者干操的基层上直接施工。(3）粘结力强，能与水泥砂浆等多种基层材料牢固粘结。但）形成的防水涂膜强度高、耐候性好。(5）可用作胶粘剩及外墙防水、防潮用。5.8.2该材料执行标准及物理性能详见附表8.5.9 SIK-NC非固化橡胶沥青防水涂料。是一种由优质橡胶、沥青、功能性高分子改性剂及特种添加剂经优化混合制成，在应用状态下长期保持粘性膏状体的防水涂料。该产品通过现场加热成流态，刮涂于基层，形成粘结力强、蠕变和自愈功能优异的防水层。同时，蠕变性材料的秸滞性使其能够很好地封闭基层的毛细孔和裂缝，解决了防水层的窜水难题；它既能作为独立的防水层，也可与防水卷材形成复合防水层。说明图集号！16CJ40-10.-I设计焦冀曾页5 s.9.1产品特点(1）持久的粘结性能。材料施工后始终保持粘性(2）优异的蠕变性能。长期具有蠕变性，确保材料对基层的持久密封。(3）极佳的自愈合性施工时即使出现防水层破损也能自行修复，保持完整的防水层，有效阻止窜水。(4）双重功能。不仅仅是一道防水层，也是一道优异的粘结层(5）施工简单，适用范围广，受环境影响小。常温和低温环境均可施工，施工时可以选择涂刮或喷涂，短时间便达到粘结强度，能在潮湿基层施工，提高施工效率。(6）优异的耐化学腐蚀性。s.9.2该材料执行标准及物理性能详见附表9.6施工方法及注意事项6.1 SZG-804B,SZG-805和SZG-806可采用湿铺或干铺法施工，阴雨天气优先采用湿铺法施工；SZG一804A和N-bitu可采用预铺和湿铺法施工6.1.1干铺法基本工艺流程：基层检查验收涂刷基层处理剂定位、弹线阴阳角、节点部位铺贴卷材附加层铺贴大面卷材搭接辑压卷材收头、密封、检查验收6.1.2湿铺法基本工艺流程和施工步骤：(1）基本工艺流程：清理基层涂刮水泥浆节点处理（附加增强层及各类管道口、桩头等）铺贴自粘卷材搭接辑压收头组织验收(2）施工步骤：a.自粘卷材采用湿铺法施工方法，可直接在潮湿（无明水）的基层上施工，采用水泥浆（必要时掺入建筑胶）作为粘接层，使卷材与基层牢固地粘结在一起。b.干燥的基层需洒水湿润。c.用刮板将拌制好的水泥浆均匀地涂刮在基层上，同时将卷材铺贴到已摊铺好的水泥浆上e.卷材每铺贴两幅后，将先铺贴的一幅卷材用专用压辑缓缓压平。f.两幅卷材搭接时只须撕开预留的搭接粘贴即可，采用密封材料封边g.待自粘卷材防水层铺贴完毕经验收合格后，即可进行下一道工序的施工6.1.3预铺法基本工艺流程：预铺法用于地下室底板、侧墙外防内贴的施工。(1）地下室底板施工：清理基层卷材定位弹线铺设自粘卷材卷材搭接处理节点施工自检验收揭卷材隔离膜绑扎钢筋浇注混凝土。说明图集号16CJ40-10 校对雷阳官1II设训焦冀曾页6(2）侧墙外防内贴施工：安装立面支撑检查、清理立面基面卷材定位弹线铺设自粘卷材做卷材机械固定卷材搭接处理节点施工自检验收揭卷材隔离膜绑扎钢筋浇筑混凝土。(3）施工步骤a.检查验收基层后对基面进行清理。b.采用在基层上弹出卷材铺贴控制线，水平采用拉铺法（侧墙采用挂铺法）铺贴大面积自粘卷材：在拉（挂）铺卷材时，应随时注意与基准线对齐，拉铺速度不宜过快，以免出现偏差难以纠正。交互
