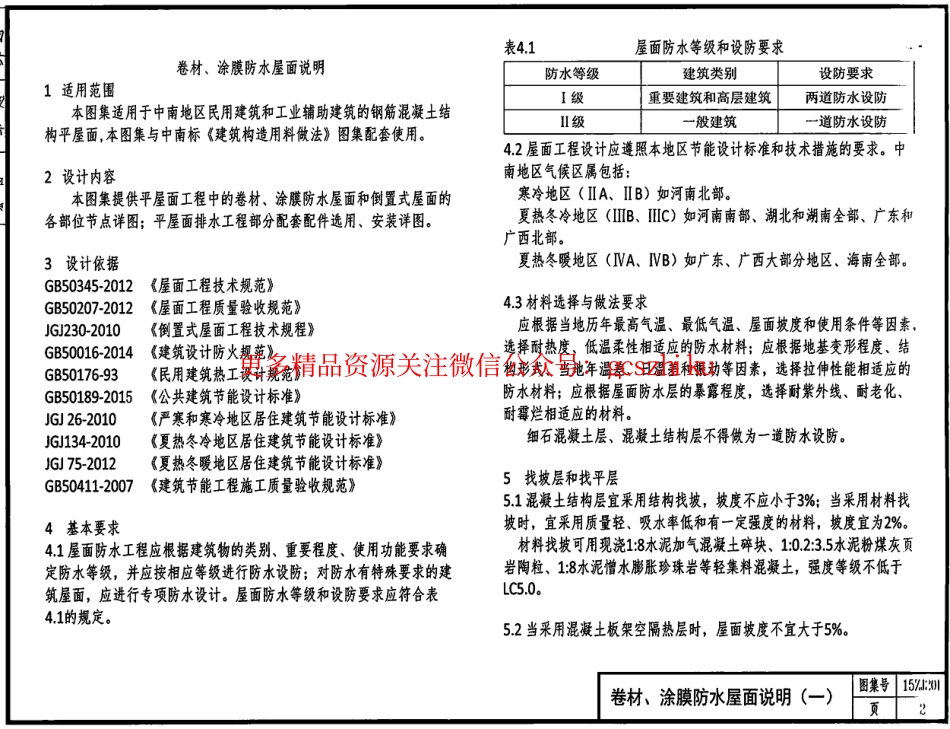

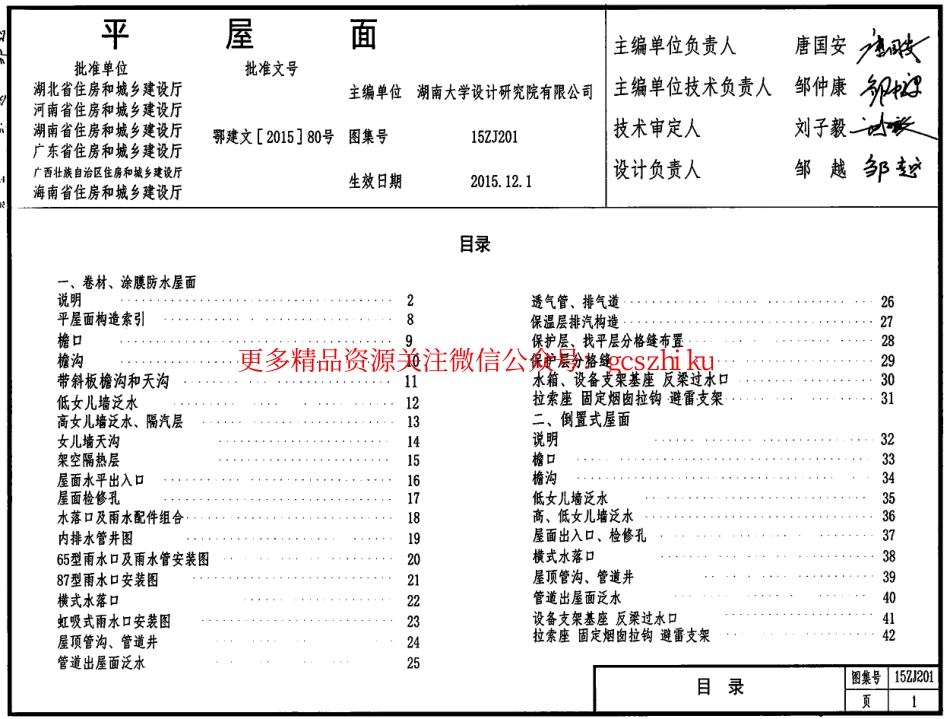

平屋面主编单位负责人唐国安7也使批准单位批准文号$I 湖北省住房和城乡建设厅主编单位湖南大学设计研究院有限公司主编单位技术负责人邹仲康物d河南省住房和城乡建设厅湖南省住房和城乡建设厅鄂建文2015 80号图集号15ZJ201 技术审定人刘子毅广东省住房和城乡建设厅广西壮族自治区住房和统乡建设厅生效日期2015.12.1 设计负责人邹越多p挝|海南省住房和抑制目录一、卷材、涂膜防水屋面说明平屋面构造索号檐口9 檐沟 10 带斜板檐沟和天沟11 低女儿墙泛水高女儿墙泛水、隔汽层女儿墙天沟架空隔热层屋面水平出入口屋面检修孔水落口及雨水配件组合内排水管井图65型雨水口及雨水管安装图87型雨水口安装图横式水落口虹吸式雨水口安装图屋顶管沟、营造井管道出屋面泛水透气管、排气道.保温层排汽构造保护层、找平层分格缝布置保护层分格缝本箱、设备支架基座反梁过水口拉索座固定烟囱拉钩避雷支架二、倒置式屋面说明搪口檐沟低女儿墙泛水高、低女儿墙泛水屋面出入口、检修孔横式水落口屋顶管沟、管道井管道出屋面泛水设备支架基座反梁过水口拉索座固定烟囱拉钩避雷支架nrunuaaFnFHV句，nxu向UJWHUWt晶。，“叫ununuq飞uwm飞un。aaAAaAAaE12 13 EU叩toonBAUio，uoyuwnruhy“内nUaaP吨ull nnv碍，nnv噜BEaE19 20 噜EAnJ“内nz“nru。FU24 25!AU-n/ME!”VUE FnUE!民亏抽朱F肉贝回因目录更多精品资源关注微信公众号：g cs z h i k u卷材、涂膜防水屋面说明1适用范围本图集适用于中南地区民用建筑和工业辅助建筑的钢筋混凝土结构平屋面，本图集与中南标建筑构造用料做法图集配套使用。2设计内容本图集提供平屋面工程中的卷材、涂膜防水屋面和倒置式屋面的各部位节点详图：平屋面排水工程部分配套配件选用、安装详图。3 设计住据GBS0345-2012 GBS0207-2012 JGJ230-2010 GBS0016-2014 GBS0176-93 GBS0189-2015 JGJ 26-2010 JGJ13今2010JGJ 75-2012 GBS0411-2007 4基本要求屋面工程技术规范屋面工程质量验收规范倒置式屋面工程技术规程建筑设计防火规蛙民用建筑热工设计规范公共建筑节能设计标准严寒和寒冷地区居住建筑节能设计栋准夏热冬冷地区居住建筑节能设计标准夏热冬暖地区居住建筑节能设计标准建筑节能工程施工质量验收规范4.1屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并应按相应等级进行防水设防；对防水有特殊要求的建筑屋面，应进行专项防水设计。屋面防水等级和设防要求应符合表4.1的规定。表4.1屋面防水等级和设防要求|防水等级|建筑类别|设防要求I级重要建筑和高层建筑两道防水设防I II级I 一般建筑|一道防水设防4.2屋面工程设计应遵照本地区节能设计栋准和技术措施的要求。中南地区气候区属包括：寒冷地区(IJA、IIB）如河南北部。夏热冬冷地区（皿B、IIIC）如河南南部、湖北和湖南全部、广东和广西北部。夏热冬暖地区（IVA,IVB）如广东、广西大部分地区、海南全部。4.3材料选择与做法要求应根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素，选择耐热度、低温柔性相适应的防水材料；应根据地基变形程度、结构形式、当地年温差、日温差和振动等因素，选择拉伸性能相适应的防水材料；应根据屋面防水层的暴露程度，选择耐紫外线、耐老化、耐霉烂相适应的材料。细石混凝土层、混凝土结构层不得做为一道防水设防，5 找坡层和找平层5.1混凝土结构层宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，宜采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%。材料找坡可用现浇1:8水泥加气混凝土碎块、1:0.2:3.5水泥粉煤灰页岩陶粒、1:8水泥憎水膨胀珍珠岩等轻集料混凝土，强度等级不低于LCS.O。5.2当采用混凝土板架空隔热层时，屋面坡度不宜大于5%。卷材、涂膜防水屋面说明（）佯尸；：；：01更多精品资源关注微信公众号：g cs z h i k uj 5.3卷材、涂膜的基层宜设找平层。找平层厚度和技术要求应符合表5.3的规定。表5.3找平层厚度和技术要求（单位：mm)找平层分类适用的基层厚度mm)I 技术要求l整体现浇滋凝土板水泥砂浆I 整体材料保温层1520 2025 l:2.5水泥砂浆时土啤；阳C20混凝土，加双向3035 中4创00钢筋网片|保温层C20细石混凝土5.4保温层上的找平层应留设分格缝，缝宽直为Smm20mm，纵横缝的问距不直大于6m，且与结构板缝对位留设。6保温层和隔热层6.1保温层及其保温材料见表6.1。表6.1保温层及其保温材料保温层保温材料聚苯乙烯泡沫塑料，硬质聚氨酶泡沫塑料，僧水板状材料保温层型膨胀珍珠岩制品，泡沫玻璃制品，加气混凝土砌块，泡沫混凝土砌块纤维材料保温层玻璃棉板、玻璃棉毡，岩棉、矿渣棉制品整体材料保温层喷涂硬泡聚氮酶，现浇泡沫混凝土6.2保温材料的导热系数、表现密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。保温材料主要性能指标应符合屋面工程技术规范要求。保温隔热层应根据建筑气候分区、建筑物类型、节能要求、防火要求等按照所在地方节能标准设计。6.3隔汽层当严寒及寒冷地区屋面结构冷凝界面内侧实际具有的蒸汽渗透阻小于所需值，或其他地区室内湿气有可能透过屋面结构层进入保温层时，应在结构层上、保温层下设置隔汽层。隔汽层应选用气密性、水密性好的材料，如氧化聚乙蜻防本卷材、SBS改性沥青防水卷材、高分子防水卷材、沥青基聚醋胎湿铺防水卷材（PY类）、聚氨醋防水涂料等。隔汽层应沿用边墙面向上连续铺设，高出保温层上表面不得小于lSOmm.6.4屋面排汽构造屋面保温层施工中，应采取措施避免保温隔热材料受潮，保持材料干蝶。封闭式保温层或保温层干燥有困难的卷材屋面，或采用吸湿性保温材料做保温层时，直采取排汽构造。保温层表面的找平层设置的分格缝可兼做排汽槽，宽度宜40mm:或设排汽管。排汽道纵横贯通，中距不大于Gm。屋面每36m2应设一个排汽口，并做防水处理。6.5架空隔热层架空隔热制品及其支座的质量应符合国家现行有关材料栋准规定。根据当地炎热季节最大频率风向安排进风口和出风口，风口与垂直墙面的距离不应小于250mm，架空层高度直为180mm300mm。当屋面宽度大于lOm时，架空隔热层中部应设置通风屋脊。屋面有上人或其他特殊荷载要求时，应计算保温层或架空隔热层强度，采取相应保护措施。附11酬卷材、涂膜防水屋面说明（二）页更多精品资源关注微信公众号：g cs z h i k u7 卷材及涂膜防水层7.1卷材、涂膜屋面防水等级和防水做法应符合表7.1的规定。表7.1卷材、涂膜屋面防水等级和防水做法l坊水等级防水做法I级卷材防水层和卷材防水层、卷材防水层和涂膜防水层、复合防水层II级|卷材防水层、涂膜防水层、复合防水层7.2防水卷材的常用品种：7.2.1合成高分子防水卷材有：三元乙丙橡胶防水卷材、氧化聚乙烯橡胶共混卷材、TPO热塑性聚烯煌弹性卷材、白E氯化聚乙烯防水卷材、PVC聚氯乙婚防水卷材等。7.2.2高聚物改性沥青防水卷材有：SBS改性溺青、APP改性沥青、自粘聚醋胎改性溺青、自粘橡胶溺青、沥青基聚醋胎湿铺防水卷材（问类）等防水卷材。7.3防水涂料的常用品种：7.3.1合成高分子防水涂料有：聚氨醋（非焦油型）防水涂料、聚合物乳液建筑防水涂料等。7.3.2高聚物改性溺青防水涂料有：水乳型氯丁橡胶沥青防水涂料、溶剂型橡胶沥青防水涂料、溶剂型5自改性沥青防水涂料等。7.3.3聚合物水泥防水涂料7.4复合防水层7.4.1防水卷材与防水涂膜复合使用时，应注意二者的相容性。防水涂膜直设置在防水卷材的下面。7.4.2挥发固化型防水涂料不得作为防水卷材粘结材料使用；水乳型或合成高分子类防水涂膜上面，不得采用热嬉型防水卷材：水乳型或水泥基类防水涂料，应待涂膜实干后再采用冷粘铺贴卷材。7.5每道巷材防水层最小厚度应符合表7.5的规定。表7.5每道卷材防水层最小厚度（单位：mm)堕丽防水合成南i分子！坊商聚物改性沥青防水卷材I 等级卷材型民商阳台、破纤胎、聚乙烯隘白粉聚醋ll台自粘无JJ(jI级:;:I.2 主3.0 二主2.0:;,:1.5 II级:;,:1.5 二主,tO；主3.0:;:2.0 7.6每道涂膜防水层最小厚度应符合表7.6的规定。表7.6每道涂膜防水层最小厚度（单位：mm)层面防水等合成高分子防水聚合物水泥彷水高聚物改性沥青防水级|涂脱|涂膜|涂膜l级注1.5 I兰I.5 瞅注2.I注2.7.7复合防水层最小厚度应符合表7.7的规定。表7.7复合防水层最小厚度障面防合成高分子防自粘聚合物改性高聚物改性沥水卷材，合成沥背防水卷材（无青防卷材高水等高分子l坊水涂胎）合成高分子聚物改性沥青级H莫防水涂膜防水涂膜I级1.2+1.5 1.5+1.5 3.0+2.0 H级1.0+1.0 1.2+1.0 3.0+1.2 7.8附加层设计应符合下列规定:;:2.0:;:3，。（单位：mm)聚乙烯丙纶卷材聚合物水泥防水胶结材料(0.7+1.3)X 2 0.7+1.3 檐沟、天沟与屋面交接处、屋面平面与立面交接处，以及水落口、伸出屋面管道根部等部位，应设置巷材或涂膜附加层；屋面找平层分卷材、涂膜防水屋面说明（三）更多精品资源关注微信公众号：g cs z h i k u格缝等部位，宜设置卷材空铺附加层，其空铺宽度不宜小于IOOmm;附加层最小厚度应符合表7.8的规定。表7.8附加层最小厚度（单位：mm)附加层材料最小厚度合成高分子防水卷材1.2 高聚物改性沥青防水卷材（聚路胎）3.0 合成高分子防水涂料、聚合物水泥防水涂料1.5 高聚物改性沥背防水涂料2.0 i主：涂膜附加层应夹铺胎体增强材料。7.9防水卷材接缝应采用搭接篷，卷材搭接宽度应符合表7.9的规定。表7.9卷材搭接宽度（单位：mm)卷材类别搭接宽度胶粘剂80 合成商分子防胶粘带50 水卷材尊1缝焊60，有效埠接宽度不小于25双缝焊80，有效焊接宽度10X2空腔宽白i聚物改性j)jJI交柑i剂100#I勿i.K卷材自粘80 7.10胎体增强材料，宜采用聚醋无纺布或化纤无纺布；胎体材料长边搭接宽度不应小于SOmm，短边搭接宽度不应小于70mm；上下层胎体增强材料不得相互垂直铺设，长边搭接缝应错开，且不得小于幅宽的1/3。7.11基层处理剂和胶粘剂在卷材、涂料与基层处理剂、卷材与胶粘剂或胶秸带、卷材与卷材、卷材与涂料复合使用、密封材料与接缝基材等情况下应具有相容性。表7.11-1及表7.11-2分别列出卷材基层处理剂及胶粘剂的选用和涂膜基层处理剂的选用。/,表7.11-1卷材基层处理剂及胶粘剂的选用卷材|基层处理剂|卷材胶粘剂|橡胶改性沥青冷胶粘商聚物改性沥石油沥青冷底子油或橡胶改性沥|剂或卷材生产厂家指背卷材|青冷胶粘剂稀将液I 口涂料|基层处理剂高聚物改性沥背涂料|石汹沥青冷底子刘i水乳型涂料ZI 洛剂型涂料|直接用相应的溶剂稀释后的涂料部涂聚合物水泥涂料由聚合物乳液与水泥在施工现场随就随用8 接缝密封防水设计8.1接缝密封防水设计应保证密封部位不渗水，并应做到接缝密封防水与主体防水层相匹配。屋面接缝密封防水材料选用见表8.1。表8.1屋面接缝密封防水材料选用表接缝种类位移接缝密封材料改性石汕沥青密封材料、合成高分子密封材料改性石油沥青密封材料合成高分子密封材料改性石汹沥青密封材料、混凝土基层固定件周边接缝合成商分子密封材料8.2密封材料的嵌填深度直为接缝宽度的50%70%。非位移攘缝8.3接缝处的密封材料底部应设置背衬材料，背衬材料应大于接缝宽卷材、涂膜防水屋面说明（四）!向Hvm-FD rn-EEE-E亏拉来一百只回阳一更多精品资源关注微信公众号：g cs z h i k u度20%，嵌入深度应为密封材料的设计厚度；背衬材料应选择与密封材料不粘结或粘结力弱的材料，并应能适应基层的伸缩变形，同时应具有施
