CJJ139-2010 城市桥梁桥面防水工程技术规程.pdf

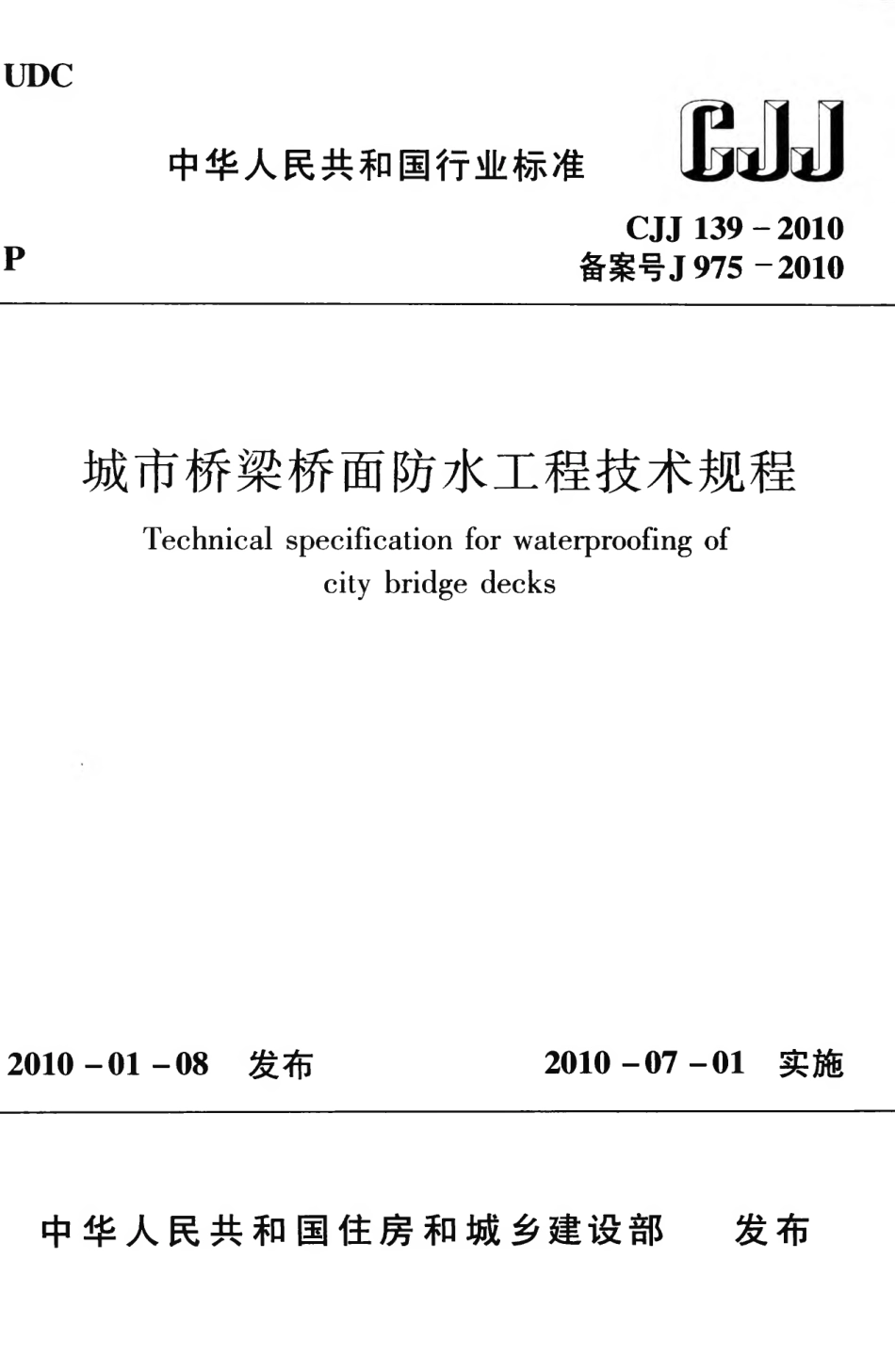

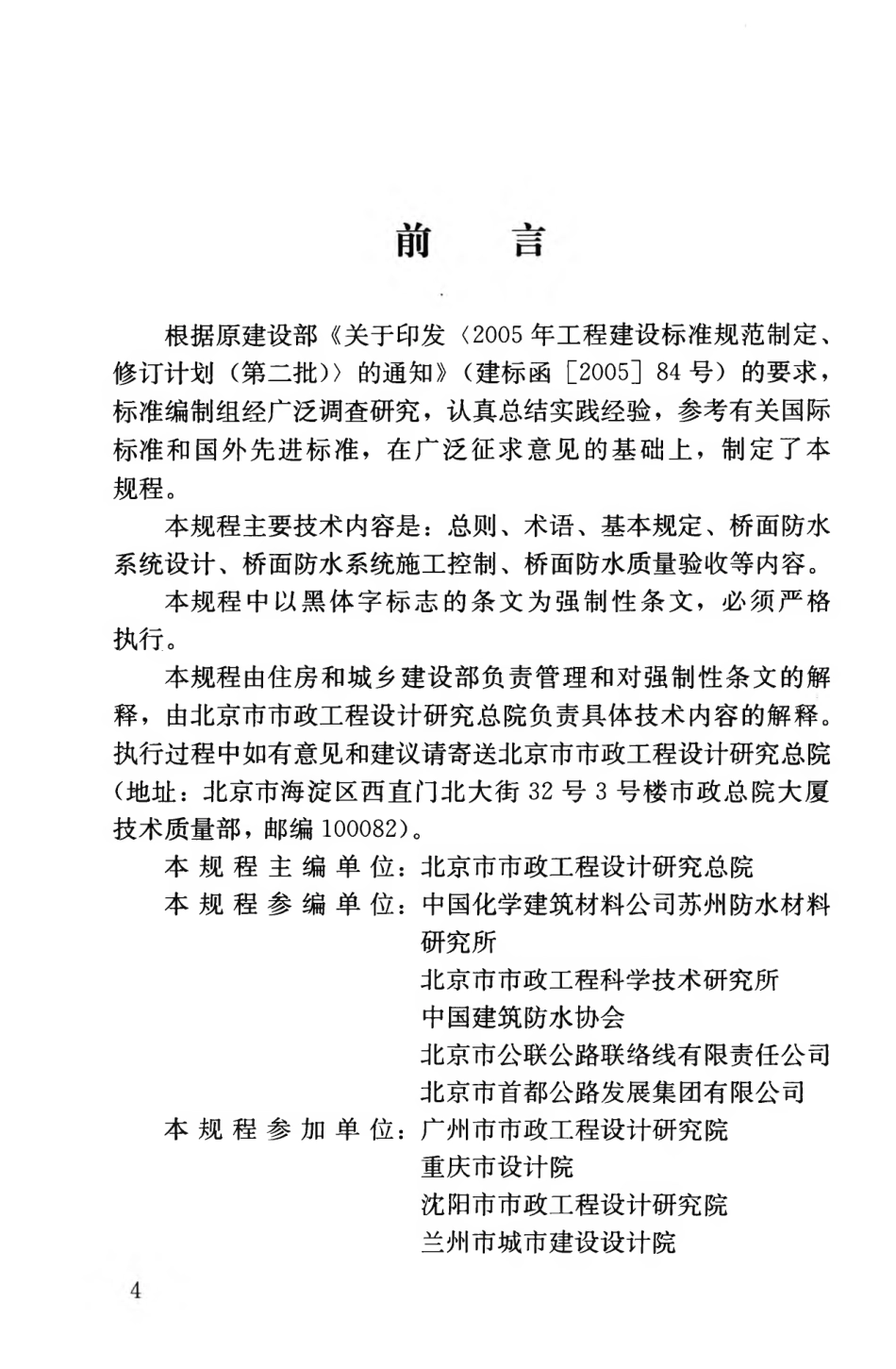

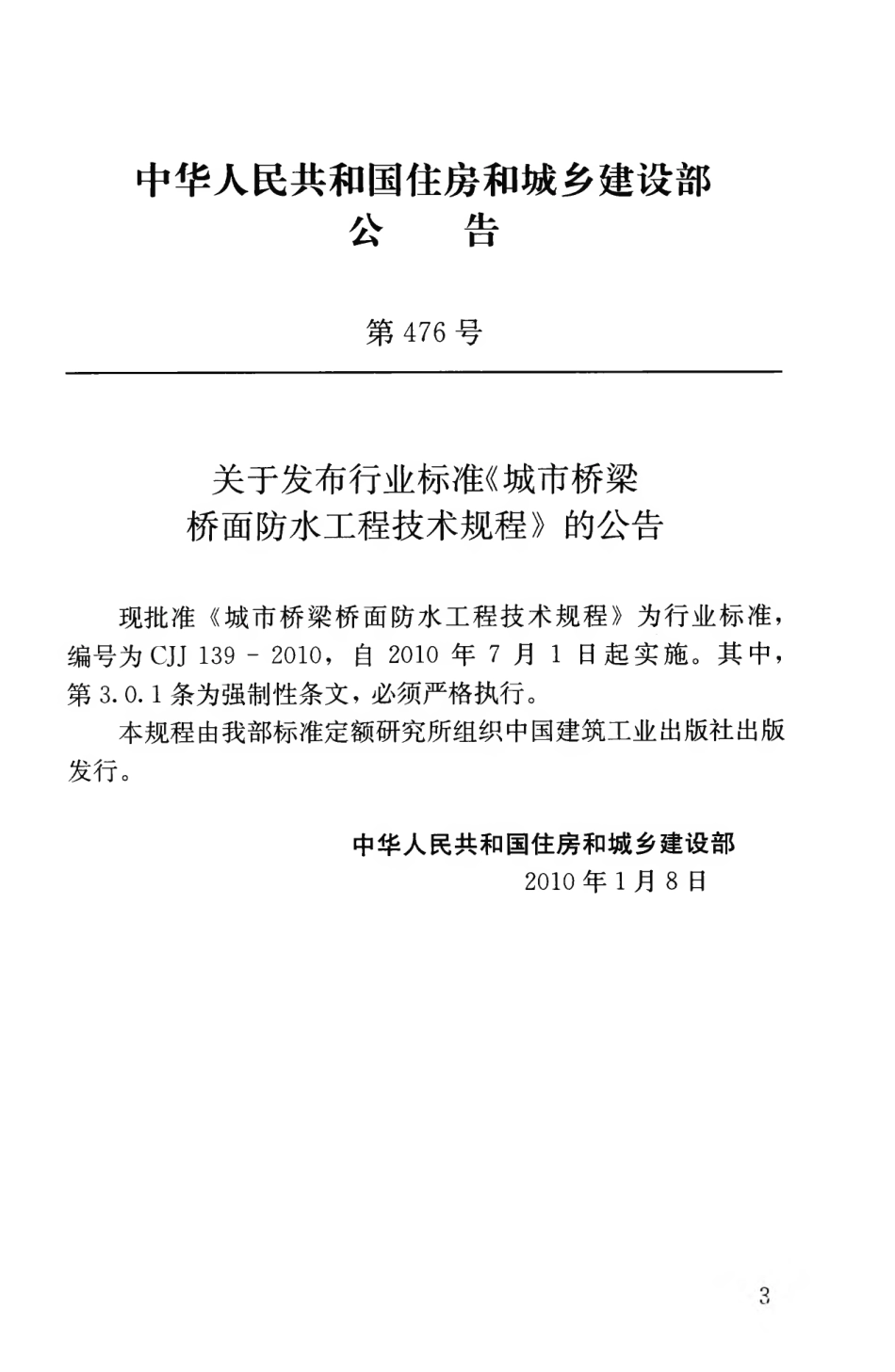

UDC中华人民共和国行业标准CJJ 139-2010P 备案号 J 975-2010城市桥梁桥面防水工程技术规程Technical specification for waterproofing of city bridge decks2010-01-08 发布 2010-07-01 实施中华人民共和国住房和城乡建设部 发布中华人民共和国住房和城乡建设部 公 告第476号关于发布行业标准 城市桥梁 桥面防水工程技术规程的公告现 批 准 城市桥梁桥面防水工程技术规程为行业标准，编号为CJJ 1 3 9 -2 0 1 0，自2 0 1 0年7月1日起实施。其中，第3.0.1条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 0年1月8日根据原建设部 关 于 印 发 2 0 0 5年工程建设标准规范制定、修 订 计 划（第二批）的通知（建 标 函2 0 0 5 8 4号）的要求，标准编制组经广泛调査研究，认真总结实践经验，参考有关国际 标准和国外先进标准，在广泛征求意见的基础上，制定了本 规程。本规程主要技术内容是：总则、术语、基本规定、桥面防水 系统设计、桥面防水系统施工控制、桥面防水质量验收等内容。本规程中以黑体字标志的条文为强制性条文，必须严格 执行。本规程由住房和城乡建设部负责管理和对强制性条文的解 释，由北京市市政工程设计研究总院负责具体技术内容的解释。执行过程中如有意见和建议请寄送北京市市政工程设计研究总院(地址：北京市海淀区西直门北大街3 2号3号楼市政总院大厦 技术质量部，邮编1 0 0 0 8 2)。本 规 程 主 编 单 位：北京市市政工程设计研究总院本 规 程 参 编 单 位：中国化学建筑材料公司苏州防水材料 研究所北京市市政工程科学技术研究所 中国建筑防水协会北京市公联公路联络线有限责任公司 北京市首都公路发展集团有限公司本 规 程 参 加 单 位：广州市市政工程设计研究院 重庆市设计院沈阳市市政工程设计研究院 兰州市城市建设设计院北京东方雨虹防水技术股份有限公司 上海湿克威建筑材料有限公司 徐州卧牛山新型防水材料有限公司 威 达（江苏）建筑材料有限公司 上海汇城建筑装饰有限公司 青岛市润邦化工建材有限公司 北京建工华创工程技术有限公司本 规 程 主 要 起 草 人：沈中治张 捷朱志远刘庆仁赵东松黄顺禧陈川宁朱冬青韩 光丁建平罗 飞本规程主要审查人员：张易谦程为和曾宪武金士元张 汎杨 胜蔡晓明蒲北辰袁迎春5目 次1总 则.12术 语.23基 本 规 定.44 桥面防水系统设计.74.1 一般规定.74.2桥面防水设防要求.74.3材料要求.94.4细部构造.105桥面防水系统施工控制.1 45.1基 层 要 求.145.2基 层 处 理.145.3 防水卷材施工.1 65.4防水涂料施工.1 75.5其他相关要求.186桥面防水质量验收.196.1 般规定.1 96.2混凝土基层.1 96.3防 水 层.206.4沥青混凝土层.22附录A粗糙度检测方法.2 3附录B粘结强度检测方法.2 4附录C抗剪强度试验检测方法.2 6本规程用词说明.2 7引用标准名录.2 8附：条文说明.2 96Contents1 Ge ne r a l Pr o v is io ns .12 Te r ms .23 Ba s ic Re q u ir e me nt s .44 Wa t e r p r o o f Sy s t e m De s ig n o f Br id g e De c k.74.1 General Requirements.74.2 Waterproof Requirements.74.3 Materials.94.4 Detail Structures.105 Co ns t r u c t io n Co nt r o l o f Wa t e r p r o o f Sy s t e m f o rBr id g e De c k.1 45.1 Base Requirements.145.2 Base Treatment.145.3 Waterproof Sheets.165.4 Waterproof Coatings.175 5 Related Requirements.186 Wa t e r p r o o f Qu a lit y Ac c e p t a nc e o f Br id g e De c kPa v e me nt .1 96.1 General Requirements.196.2 Concrete Base.196.3 Waterproof Layer.206.4 Asphalt Concrete Layer.22Ap p e nd ix A Co a r s e ne s s Me a s u r e me nt .2 3Appendix B Adhesive Strength Measurement.24Ap p e nd ix C Sh e a r St r e ng t h Te s t ing a nd Me a s u r e me nt .2 67Ex p la na t io n o f Wo r d ing in Th is Sp e c if ic a t io n.2 7No r ma t iv e St a nd a r d s .2 8Ex p la na t io n o f Pr o v is io ns .2 981.0.1为提高城市桥梁混凝土桥面防水工程技术水平，防止桥 面水渗入桥梁工程结构，保证桥面防水工程的功能、质量和耐久 性能，制定本规程。1.0.2本规程适用于基层为混凝土桥面板或整平层的城市桥梁 混凝土桥面防水工程的设计、施工和质量验收。1.0.3本规程规定了城市桥梁混凝土桥面防水工程的设计、施 工和质量验收的基本要求。当本规程与国家法律、行政法规的规 定相抵触时，应按国家法律、行政法规的规定执行。1.0.4城市桥梁混凝土桥面防水工程的设计、施工和质量验收 除应符合本规程外，尚应符合国家现行有关标准的规定。2.0.1 桥面防水系统 w a t e r p r o o f s y s t e m o f b r id g e d e c k由桥面铺装中的沥青混凝土面层或混凝土面层、过渡层、防 水层、基层处理剂、混凝土基层及桥面排水口、渗漏管等与防排 水有关构造构成的整体。2.0.2 桥面防水层 w a t e r p r o o f la y e r o f b r id g e d e c k在桥面铺装中，起到防止其上桥面水渗入其下桥面结构中的 隔水层。2.0.3 基层 b a s e位于防水层以下且紧贴防水层的结构面层，即混凝土整平层 或桥面板顶面。2.0.4基 层 处 理 剂b a s e p a int为增强防水材料与基层之间的粘结力或为了隔离基层表面以 下的水分，在防水层施工前预先涂刷在基层表面上的涂料。2.0.5 基层平整度 b a s e e v e nne s s基层表面的凹凸偏差量，以 每 单 位 长 度（m)的凹凸差值(m m)表示。2.0.6 基层粗糖度 b a s e c o a r s e ne s s基层表面不光滑的棱角及其构造的程度，以 深 度（m m)表不o2.0.7 防水等级 w a t e r p r o o f g r a d e根据桥梁分类、道路等级、地区环境及防水层使用年限划分 的防水级别。2.0.8 防水层使用年限 s e r v ic e lif e o f w a t e r p r o o f la y e r 桥面防水层能满足正常使用要求的期限。2.0.9 自粘性防水卷材 s e lf-a d h e s iv e w a t e r p r o o f s h e e t以SB S热塑性弹性体为主、加入其他聚合物改性沥青且本 体具有自粘性的防水卷材。2.0.1 0 胎体增强材料 r e inf o r c e me nt ma t e r ia l用于涂料防水层中作为增强层的材料（如：聚酯无纺布、无 碱玻璃纤维等）。2.0.11过渡层 t r a ns it io n la y e r设置于防水层和沥青混凝土铺装面层之间，起粘结、过渡和 防止其相互间产生不良反应的结构层。3基 本 规 定3.0.1混凝土桥面铺装内应设防水层。桥面系应有完善的防水、排水系统。3.0.2桥面防水工程应根据桥梁的类别、所处地理位置、自然 环境、所在道路等级、防水层使用年限划分为两个防水等级，并 应符合表3.0.2的规定。表 3.0.2 桥面防水等级项 目桥面防水等级In桥梁类别1.特大桥、大桥2.城市快速路、主干路上的桥 梁、交通量较大的城市次干路上的 桥梁3.位于严寒地区、化冰盐区、酸雨、盐雾等不良气候地区的桥梁I 级以外的所有桥梁防水层使用年限大于或等于1 5 年大于或等于1 0 年注：特大桥、大桥的定义应执行现行城市桥梁行业标准的规定。城市快速路、主干路和次干路的定义应执行现行城市道路行业标准的规定。3.0.3防水层材料的选用应符合下列规定：1当采用沥青混凝土铺装面层时，防水层应采用防水卷材 或防水涂料等柔性防水材料；2当采用水泥混凝土铺装面层时，宜采用水泥基渗透结晶 型等刚性防水，严禁采用卷材防水。3.0.4防水卷材及防水涂料的材料性能应符合现行行业标准 道桥用改性沥青防水卷材JC/T 9 7 4及 道桥用防水涂料 JC/T 9 7 5的要求。防水卷材和防水涂料的适用范围应符合表3.0.4的要求。表3.0.4防水卷材和防水涂料的适用范围材料防水卷材防水涂料S B S 改性 沥青A P P(I)改性沥青a p p(h)改性沥青S B S 自粘聚合物改性沥青聚氨酯P U聚合物 水泥J SP B C I)P B(n)桥面铺装类型摊铺式沥 青混凝土摊铺式沥 青混凝土浇筑式沥 青混凝土摊铺式较 薄型沥青 混凝土摊铺式沥青混凝土或水泥混凝土环境条件严寒寒 冷温热寒冷温热寒冷温热严寒寒 冷温热寒冷温热严寒温热严寒温热寒冷温热桥面防水等级I、nI、nI、nn工、nn其他要求防水卷材底面应涂刷基层处理剂 严寒和寒冷地区宜首选S B S 改性 沥青防水卷材桥面铺装为摊 铺式沥青混凝土 时，防水层中间 应设胎体增强 材料桥面铺 装为摊铺 式沥青混 凝 土 时，应在防水 层顶面和 沥青混凝 土铺装之 间设置过 渡层桥面铺 装为摊铺 式沥青混 凝 土 时，防水层中 间应设胎 体 增 强 材料注：表中严寒地区、寒冷地区和温热地区应按现行行业标准 公路桥涵设计通用 规范J T G D 6 0 中 全国气温分区图的定义。3.0.5防水材料的选用应满足施工环境的条件和工艺的可操作 性要求。3.0.6桥梁防水工程使用的水泥基渗透结晶型防水材料应符合 现行国家标准 水泥基渗透结晶型防水材料GB 1 8 445的要求。3.0.7桥梁防水工程使用的水性渗透型无机防水剂应符合现行 行业标准 水性渗透型无机防水剂JC/T 1 0 1 8的要求。3.0.8桥梁防水工程使用的砂浆、混凝土防水剂应符合现行行 业 标 准 砂浆、混凝土防水剂JC 47 4的要求。3.0.9桥面防水工程应按施工工序进行检验，每一工序合格后 方可进行下一道工序作业。3.0.1 0桥面防水工程必须由有防水施工资质的专业队伍施工。3.0.1 1防水材料进场后，施工单位应对材料性能进行复测，严 禁工程中使用不合格产品。3.0.1 2桥面防水系统应建立管理、维修、养护制度，并应按现 行行业标准 城市桥梁养护技术规范CJJ 9 9、公路桥涵养护 规范JTG H 1 1的要求定期检查。4桥面防水系统设计4.1 一 般 规 定4.1.1桥面防水系统设计应包括下列内容：1确定桥面防水设计等级和设防要求；2桥面防水形式设计；3防水材料及其主要通用和应用性能；4桥面排水设施设计；5桥面防排水细部构造
