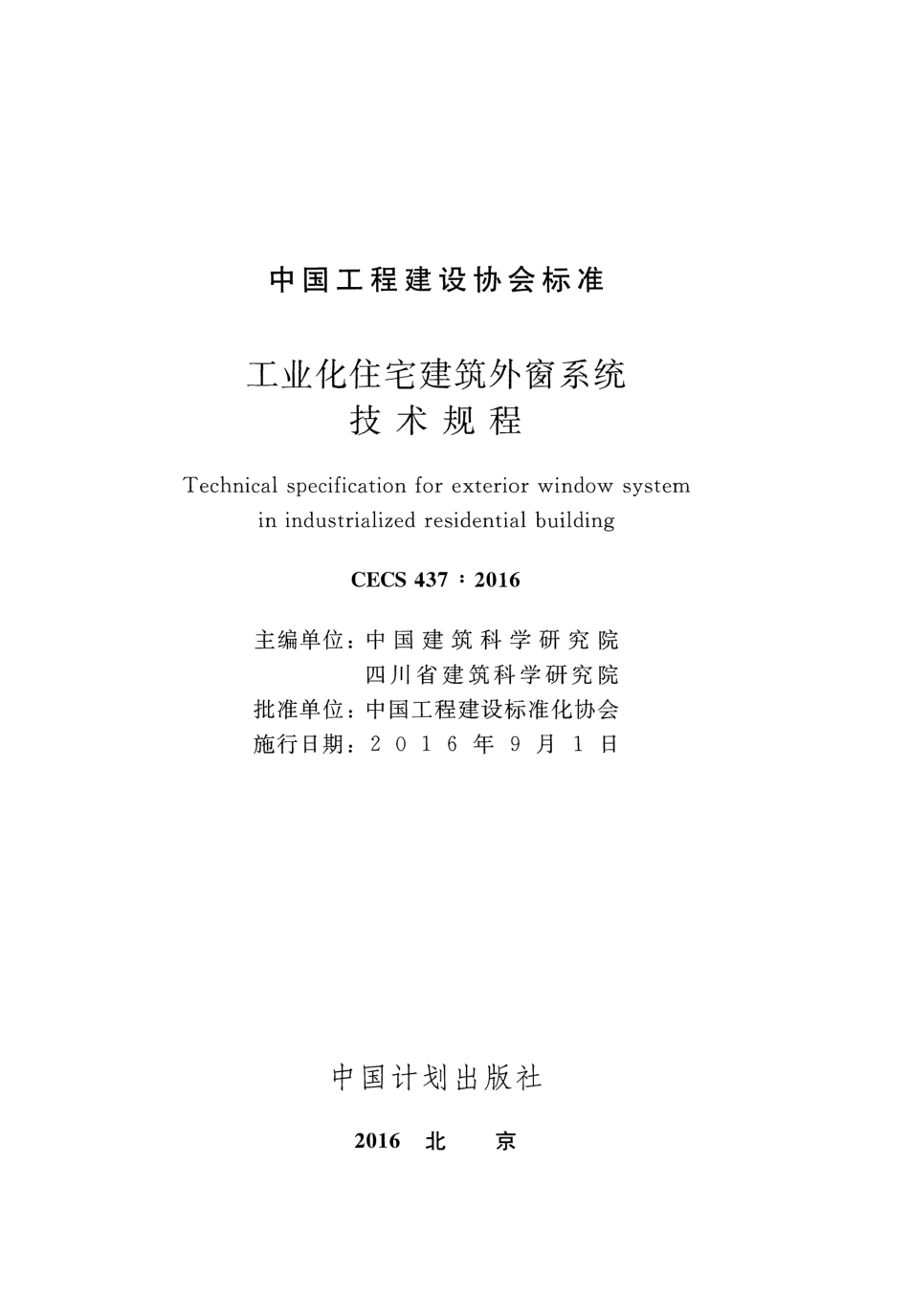

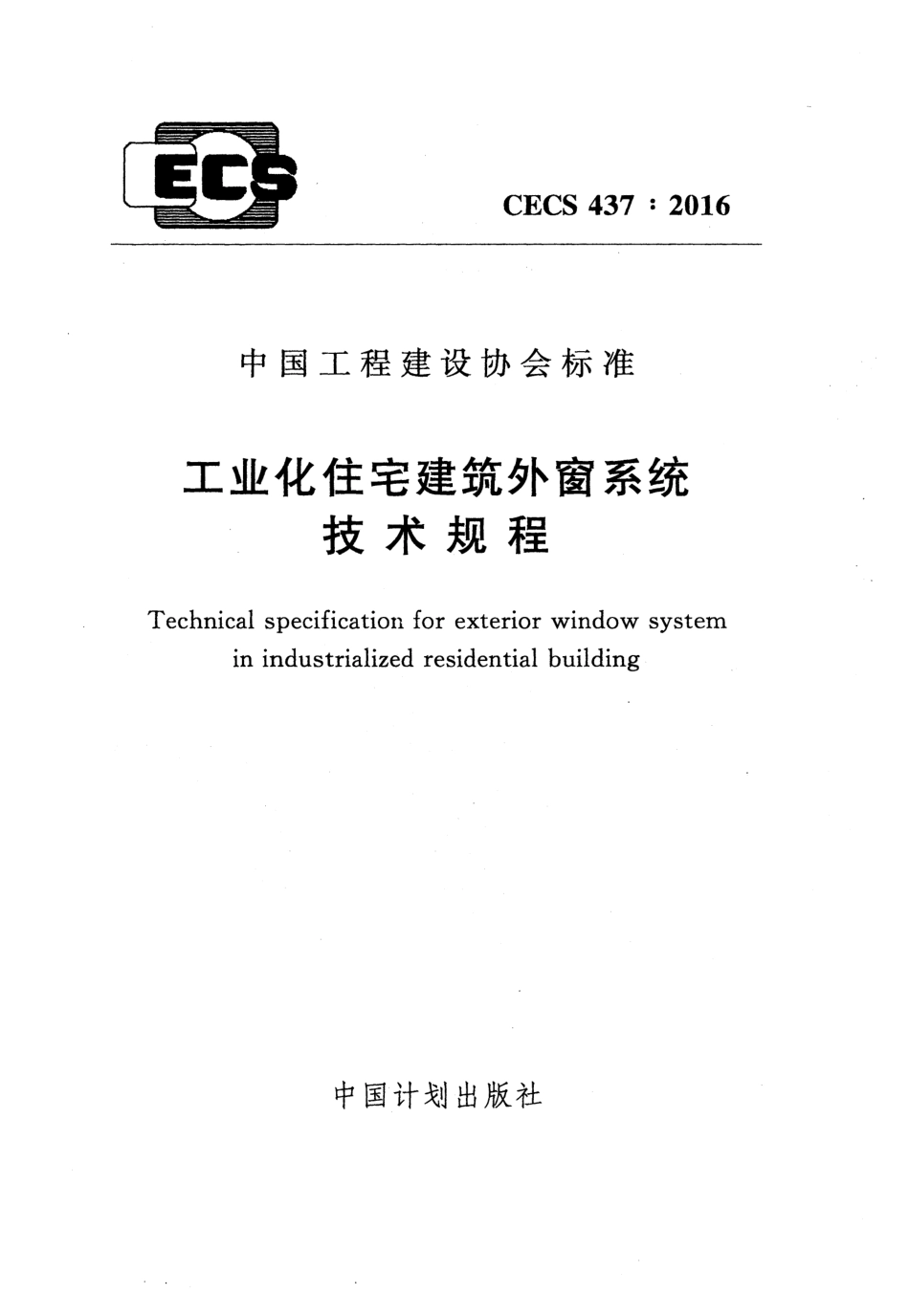

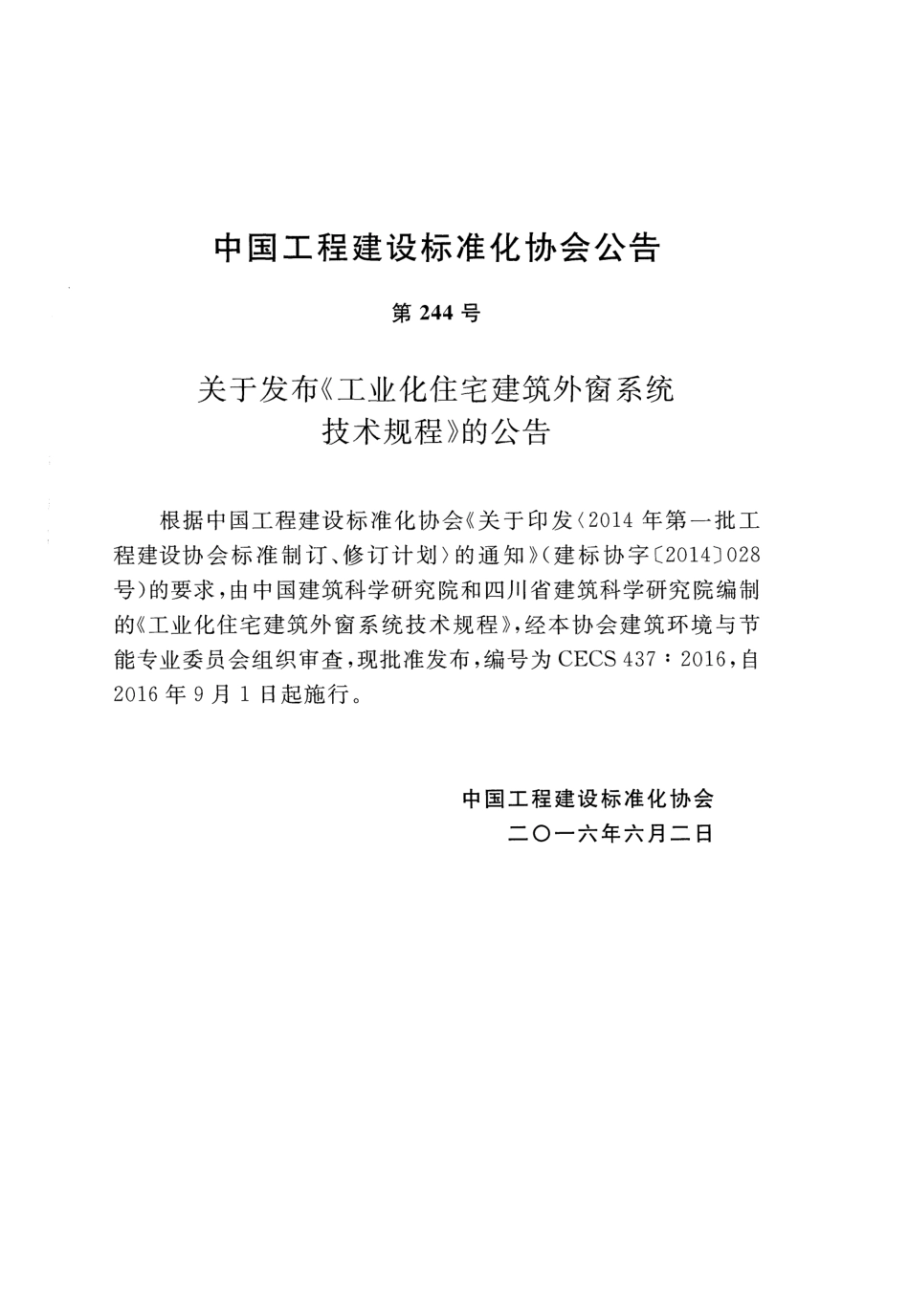

CECS 437:2016 中国工程建设协会标准工业化住宅建筑外窗系统技术规程Technical specification for exterior window system in industrialized residential building 中国计划出版社中国工程建设协会标准工业化住宅建筑外窗系统技术规程Technical specification for exterior window system in industrialized residential building CECS 437:2016 主编单位：中国建筑科学研究院四川省建筑科学研究院批准单位：中国工程建设标准化协会施行日期：20 1 6年9月1日中国计划出版社2016北京中国工程建设标准化协会公告第244号关于发布工业化住宅建筑外窗系统技术规程的公告根据中国工程建设标准化协会关于印发（2014年第一批工程建设协会标准制订、修订计划的通知（建标协字2014028号）的要求，由中国建筑科学研究院和四川省建筑科学研究院编制的工业化住宅建筑外窗系统技术规程，经本协会建筑环境与节能专业委员会组织审查，现批准发布，编号为CECS437:2016，自2016年9月1日起施行。中国工程建设标准化协会二O一六年六月二日目U昌根据中国工程建设标准化协会关于印发（2014年第一批工程建设协会标准制订、修订计划的通知（建标协宇Z014JOZ8号）的要求，规程编制组经广泛调查研究，结合工程实践，认真总结经验，并在广泛征求意见的基础上，制定本规程。本规程共分8章，主要内容包括：总则、术语、基本规定、材料及部件、外窗设计、加工制作、安装与维护、工程验收等。本规程由中国工程建设标准化协会建筑环境与节能专业委员会归口管理，由中国建筑科学研究院负责具体技术内容解释。如有需要修改和补充之处，请将有关意见和建议寄送解释单位（地址：北京市朝阳区北三环东路30号环能院，邮政编码：100013），以供今后修订时参考。主编单位：中国建筑科学研究院四川省建筑科学研究院参编单位：南京市建筑设计研究院有限责任公司北京云阁建筑节能技术有限公司深圳市方大建科集团有限公司浙江瑞明节能科技股份有限公司天津皇冠幕墙装饰股份有限公司北京丽贝亚幕墙工程有限公司三河和平铝材厂有限公司苏州罗普斯金铝业股份有限公司河北奥润）民达窗业有限公司辽宁属祥节能科技有限公司成都川路塑胶型材有限公司浙江宁海县建筑工程质量安全监督站泰诺风保泰（苏州）隔热材料有限公司国家建筑工程质量监督检验中心清华大学建筑节能研究中心北京市可持续发展促进会北京中建建筑科学研究院有限公司浙江宝业建筑设计研究院有限公司北京市房地产科学技术研究所北京建工茵莱玻璃钢制品有限公司万科建筑技术研究有限公司广州市住邦建材发展有限公司主要起草人：袁涛刘晖刘月莉张俊义曾晓武燕达叶建东赵勇魏贺东姜轶斌蔡强钟庆林章永洁冷涛同文蕾未源东张翔靳云雁王广仁余川任静王怀英袁扬余亚超杜争彭春雷李迎杰徐海华付萌蒋建云张帆袁大陆张忠伟王满生李建树伴晨光吴献策杨雯杰王大勇主要审查人：赵士怀韦延年姜红许桃丽张波曹毅然杨燕萍刘靖邱玉东 2 目次1总则（1)2术语（2)3 基本规定(4)4 材料及部件（们4.1 型材（5)4 2 玻璃制品(10)4.3 密封材料(11)4.4 五金配件、附件、紧固件门口4.5 其他材料(11)4.6 开窗器门幻4.7 标准化附框门川4.8 通风单元(14)5 外窗设计(1日5.1 一般规定(15)5 2 性能设计(15)5.3 立面设计U 们5.4 结构设计(2 0)5 5 安全设计门口6 加工制作(2 3)6.1 一般规定6.2 构件加工6.3 外窗组装7 安装与维护7.1 安装前准备(2 3)(2 3)(2 5)(2 8)(2 8).1 7.2 外窗安装(2 8)7.3 成品保护(3 0)8 工程验收门门8.1 一般规定(3 1)8.2 主控项目(3 2)8.3 一般项目u 本规程用词说明.(3 4)引用标准名录（3 5)附：条文说明(3 7)2 Contents 1 General provisions(1)2 Terms(2)3 Basic r巳quirements.(4)4 Material and components(5)4.1 Profiles(5)4.2 Glass products(10)4.3 Sealing materials.(1 1)4.4 Hardware fittings,accessories,fasteners(11)4.5 Other matenals(11)4.6明Tmdowopener(12)4.7 Standardized window auxiliary frame(13)4.8 Ventilat10n umt(14)5 Design of ext盯iorwindow.(15)5.1 General reqmrements(1 5)5.2 Performance design(15)5.3 Facade design(19)5.4 Structure design(2 0)5.5 Safety design(2 1)6 Processmg(2 3)6.1 General reqmrements(2 3)6.2 Component processing(2 3)6.3 Exterior wmdow assembling.(2 5)7 Installation and maintenance(2 8)7.1 Preparat10n before installation(2 8)3 7.2 Exterior wmdow installation(2 8)7.3 Product protection(3 0)8 Project acceptance(3 1)8.1 Gen巳ralrequirements(3 1)8.2 Dominant items(3 2)8.3 General items.(3 2)Explanation of wording in this specification(3 4)List of quoted standards(3 5)Addition:Explanation of provisions(3 7)4 1总则1.0.1 为提升工业化住宅建筑外窗系统的应用水平，保证工业化住宅建筑外窗的工程质量，做到技术先进、安全可靠、设计合理、安装方便、经济实用，制定本规程。1.0.2 本规程适用于新建和扩建的工业化住宅建筑外窗系统的设计、加工制作、施工安装及质量验收。1.0.3 工业化住宅外窗系统的设计、加工制作、施工及质量验收，除应符合本规程外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 工业化住宅建筑Industrialized residential building 利用现代科学技术在生产各阶段集成和系统整合各生产要素，采用工业化建造方式，实现构件生产工厂化、部品标准化、现场施工装配化、土建装修一体化和生产经营社会化，形成有序工厂流水作业的住宅建筑。2.0.2 工业化住宅建筑外窗巳xteriorwindow in the indus trialized residential building 符合工业化住宅建筑部品标准化同时在工厂内组装而成的建筑外窗。简称标准化外窗02.0.3 标准化附框standardized auxiliary frame 预埋或预先安装在外窗洞口中，用于安装标准化外窗的独立构件。2.0.4 工业化住宅建筑外窗系统巳xteriorwindow system in the industrializ巳dresidential building 符合现行居住建筑节能设计标准，满足标准化外窗要求的、由预埋于外窗洞口四周的标准化附框和在工厂内组装完成的外窗，在施工现场采用干法安装、具有维护便利特点的建筑外窗系统。简称标准化外窗系统。2.0.5 复合型材composite profiles 采用不同连接工艺，将两种或多种型材组合成一体的窗框、窗扇型材。2.0.6 玻璃纤维增强塑料型材fiberglass reinforced plastic profiles 以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，采用合成树脂（不饱和聚醋、环氧树脂和不发泡聚氨醋等）作基体材料的复合型材，也称玻璃钢型材。2.0.7 玻璃制品glass products 镶嵌在外窗框扇型材槽口中，由同种或不同种类的两片或多片玻璃（含夹层玻璃）用金属隔条或暖边隔条均匀支撑玻璃周边和分隔形成干燥气体间层（或在该间层中充填惰性气体），在工厂内组合加工而成中空玻璃；在中空玻璃间层中内置遮阳装置或将双中空玻璃的中层玻璃设为镶嵌式安全玻璃的玻璃构造。统称为玻璃制品，亦称玻璃系统。2.0.8 暖边隔条warm edge spacer 设置于两片玻璃中间、采用低导热非金属材料制作或将低导热非金属材料与金属材料复合而戚，具有降低中空玻璃或玻璃制品边部传热作用的，用于形成中空玻璃内封闭间层的隔条。2.0.9 披水板weathering board 安装在窗洞口外侧，承接雨水并改变其流向，防止雨水从窗洞口下部沿安装缝隙渗漏进入室内的金属辅件。2.0.10 开窗器window opener 通过链条或齿条或螺杆等机械传动或液压传动机构启闭窗户的装置。2.0.11 通风单元ventilation unit 通过局部气压差或气体的扩散原理，实现内外空气对流交换的换气装置。通风单元分为动力通风单元和无动力通风单元。3 3基本规定3.0.1 标准化外窗系统所有组成部件都应进行标准化设计、工厂化加工制作，现场安装应采用干法施工与标准化附框相连接。3.0.2 标准化外窗的型材、主要构配件及部件的性能，应符合本规程及国家现行有关标准的规定。3.0.3 安装在易于受到人体或物体碰撞部位的标准化外窗，应设置适宜的醒目标志和防护措施。3.0.4 标准化外窗在同一工程中的应用比例，不应小于50%；非标准化外窗的立面、材料和性能均应与标准化外窗一致。4 4 材料及部件4.1型材4.1.1 未增塑聚氯乙烯CPVCU）型材应符合现行国家标准门、窗用未增塑聚氯乙烯（PVCU）型材GB/T8814的有关规定，彩色型材应符合现行行业标准建筑门窗用未增塑聚氯乙烯彩色型材JG/T263的有关规定，主型材的性能应符合表4.1.1的规定。表4.1.1 主型材性能项目性能要求检测方法人工老化时间二注6000h落锤冲击在可视面上破裂的试样数1个。对于共挤型材，共挤层不得出现分离可焊接性焊接角的破坏力应大于该型材最小破坏力的计算值门、窗用未增塑聚氯乙烯窗用主型材可视面C PVC-U l型二?c2.5 mm 最小实i则壁厚材GB/T8814 窗用主型材非可视面最小实测壁厚二三20 mm 150加热后状态应元气泡、裂痕、麻点，共挤型材的共挤层不得出现分离4.1.2 玻璃纤维增强塑料型材应符合下列规定：1 玻璃纤维增强塑料型材的性能除应符合现行行业标准门、窗用玻璃纤维增强塑料拉挤中空型材JC/T941的相关规定外，还应满足表4.1.2的要求；5 表4.1.2 玻璃纤维增强塑料型材性能要求项目性能要求试验方法外壁厚二主2.2mm 门、窗用玻璃纤维增强塑料拉挤中空型材JC/T941 涂层在切口交叉处有少许涂层脱落，色漆和清漆漆膜的划格试附着力但交叉切割面积受影响不能明显验GB/T9286 大于5%横向弯曲纤维增强塑料弯曲性能试验二三50MPa强度方法GB/T1449 涂层耐老化lOOOh老化试验后，涂层不得出色漆和清漆人工气候老化性能现气泡、裂纹、斑点、条纹、分离等和人工辐射曝露滤过的佩弧辐明显缺陷，颜色变化6E不大于5射GB/T1865 2 型材表面应选择适用于玻璃钢材质的户外涂料进行涂装处理。4.1.3 铝合金型材应符合下列规定：I 铝合金型材的性能除应符合现行国家标准铝合金建筑型材第l部分：基材GB5237.1、铝合金建筑型材第2部分：阳极氧
