11G336-2 柱间支撑(柱距7.5米).pdf

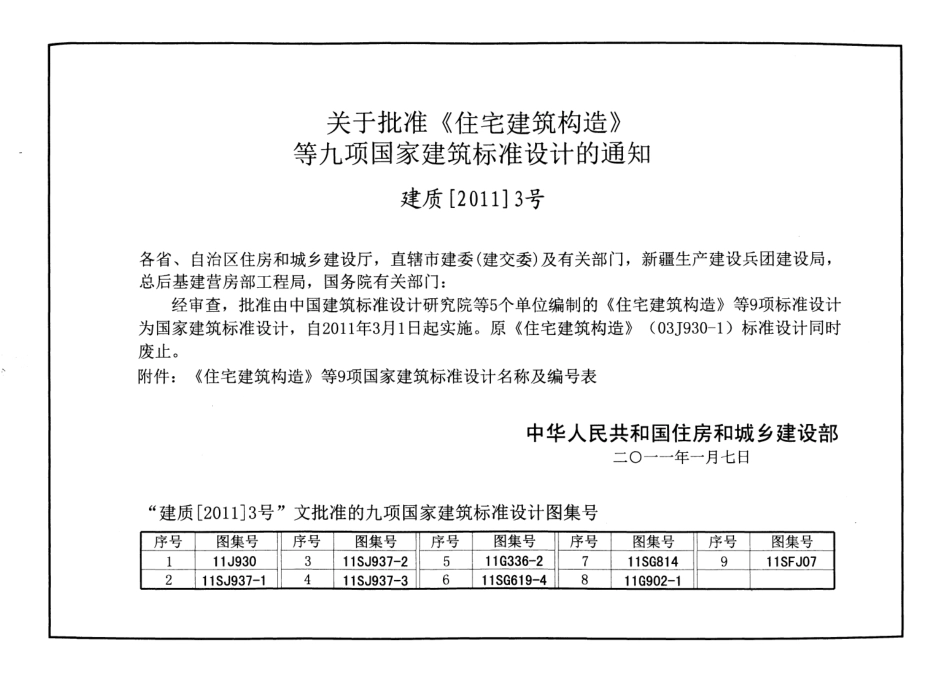

11G336-2 撑柱中国建筑标准设计研究院国家建筑标准设计图集间支(柱距7.5m)N|的的OFF-，ZZDZN。-DZNZ-，-、。20国家建筑标准设计图集llG336-2 宁主闰支撑拄距7.5m)批准部门:中华人民共和国住房和城乡建设部组织编制:中国建筑标准设计研究院宇阁计划生版位?、关于批准住宅建筑构造等九项国家建筑标准设计的通知建质20113号各省、自治区住房和城乡建设厅，直辖市建委(建交委)及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门:经审查，批准由中国建筑标准设计研究院等5个单位编制的住宅建筑构造等9项标准设计为国家建筑标准设计，自2011年3月1日起实施。原住宅建筑构造)(03J930-1)标准设计同时废止。附件:04G362 建筑物抗震构造详图(单层工业厂房)llG329-3 1.6本图集所有尺寸(除注明者外)，标高以米(m)计，长度以毫米(mm)计。2 设计依据建筑结构可靠度设计统一标准GB50068-2001 建筑结构荷载规范GB50009-2001(2006年版)建筑抗震设计规范GB50011-2010 钢结构设计规范GB50017-2003 钢结构工程施工质量验收规范GB50205-2001 建筑钢结构焊接技术规程)JGJ81-2002 混凝土结构设计规范GB50010-2010 建筑结构制图标准GB/T50105-2010 3 计算原则3.1十字交叉支撑，斜杆按仅承受拉力计算，人字形支撑斜杆按受压和受拉杆计算。3.2支撑杆件的计算长度:3.2.1上、下柱间支撑交叉杆件在平面内的计算长度，取节点与交叉点间的距离，即马=0.51。3.2.2上、下柱间单片支撑交叉杆件在平面外的计算长度，取节点中心间的距离(交叉点不作为节点考虑)，即马=1，3.2.3双片支撑的单肢杆件在平面外的计算长度，取横向连系杆之间的距离。|总说明|叫11川|审核|何握|际悦|校对|肖林尸F|设叫刘昌绪|剑忠(老|页I 3 3.3杆件的长细比控制值:3.3.1非地震区支撑杆件最大长细比见表1。表1非地震区支撑杆件最大长细比位置A1-A5级(中、轻I A6、A7级(重级级工作制)吊车厂房|工作制)吊车厂房水平压杆I 200 I 200 上柱交叉支撑1 400 300 下柱交叉支撑1 300 1 200 3.3.2地震区支撑杆件最大长细比见表2。表2地震区支撑杆件最大长细比抗震设防烈度位置I 6度和7度7度III、IV类场地8度III类场地I、11类场地和8度I、11类场地水平压杆200 150 120 上柱交叉支撑250 250 200 下柱交叉支撑200 150 120 注:无吊车厂房的交叉支撑最大长细比取值同上柱交叉支撑。3.4承载力抗震调整系数YRE:受拉(强度)取O.75，受压(稳定)取0.8。3.5计算支撑与柱(或埋件)的连接时，其斜向拉力设计值取值如下:3.5.1非地震区，取支撑杆件全截面乘以钢材强度设计值的1.1 倍。3.5.2地震区，取支撑杆件全截面乘以钢材屈服强度的1.2倍。3.6支撑与柱连接的预埋件按钢筋混凝土预埋件)G 362选取，并按建筑抗震设计规范)GB50011-2010第9.1.25-5条复核。4 材料及要求4.1钢材和焊条:4.1.1普通热轧钢材:Q235-B级钢，f=215N/mm2;角焊缝，fF160N/mm2,4.1.2焊条采用E43xx型，焊条质量应符合国家标准碳钢焊条)GB/T5117-1995的有关规定。4.2单面连接的单角钢，其轴心受力计算强度和连接强度设计值应乘以折减系数0.85，高空安装焊缝的强度设计值应再乘以折减系数0.9。5 支撑的编号和含义上柱支撑点儿:一截面形式j一角钢用于端开间或伸缩缝处24一ls(Ks,Kx,Kz)上柱高度承载能力等级上，下，中节点号O一代表圆钢管用于端开间或伸缩缝处的上柱支撑ZCSx-xx-xS，杆件截面大小同，其长度放样确定。下柱支撑工ZCX j(c,0)截面形式j一角钢c一槽钢O一圆钢管1一单片2一双片Jx用于8度1-III类场地78-12 Ks，Kx(或JX)，Kz下柱高度承载能力等级上，下，中节点号|总说明|叫11川|审核|何撞|以悦|校对|肖林1-仨|设计|刘昌绪|封l老|页1 4 无哇柱间支撑ZC j(c,0)截面形式j一角钢C一槽钢。一圆钢管柱顶水平压杆78 柱高度1一单片2一双片-12(Ks,Kx,Kz)I 承载能力等级上，下，中节点号(1、2(角钢组合截面)ZG-GB50205-2001规定的要求。6.2支撑构件的制作和安装应符合钢结构工程施工质量验收规范GB5020S-2001的有关规定。6.3本图集中的安装螺栓均为M16(M14用于角钢肢宽为63mm、70mm时)C级螺栓.6.4节点板的螺栓孔d=25mm(用于M14时，d=22mm)，热轧角钢规线距离见表3.6.5角焊缝的外观质量等级标准不低于三级.6.6钢管支撑的相贯节点须严把质量关，相贯节点的加工必须使用五维数控机床设备加工。表3热轧角钢规钱距离角钢肢宽孔距孔径b(皿)a(皿)d(皿)63 35 16 70 40 16 75 45 18 80 45 18 90 50 18 100 55 18 110 60 18 125 70 18 140 75 18 6.7 所有角钢支撑以5mm进位的最近重心线为支撑中心线。7 柱间支撑的内力分析简图7.1 无吊车厂房柱十字交叉支撑见图1。H+Wl(Fl)图1无吊车厂房桂十字交叉支撑llG336-2 7.2 有吊车厂房柱(单阶柱)十字交叉支撑见图2。H+Wl(F 1)T+W2(F 2)N 口=图2有吊车厂房柱(单阶柱)十字交叉支撑j主:当上柱高Hs3600时，其上柱交叉支撑改为人字形支撑。图中:N1、N2一-一斜拉杆件承载力设计值;Vb1(即H+W1或F1)=N1cos1 Vb2(即H+W2+T+W2或F1+F2)=N2cosB2 H一一一其他纵向水平荷载(如固定于厂房柱列的管道等纵向推力);W1一一山墙、天窗架端壁传来的风荷载;W2一一山墙抗风析架传来的风荷载(若无抗风柑架，则无此项);T一一一吊车纵向水平荷载(制动力);F1一一柱顶处分配的纵向水平地震作用;F2一-吊车梁顶标高处分配的纵向水平地震作用。7.3 人字形支撑见图3。H+Wl Vbl(V;l)(F1)I轮*r-1 l/f6)I:I:I 图3人字形支撑图中:Vb1(即H+W1或F1)=(N2-N1)cos1=2N2cosB1 N1-一-斜压杆承载力设计值;N2一一斜拉杆承载力设计值，N2=-N1。8 选用方法及举例8.1支撑选用应同时满足杆件长细比及承载力限值的要求。8.1.1根据吊车工况、抗震设防烈度由选用表中选得的支撑杆件长细比不得超过表1和表2中杆件的长细比控制值。8.1.2作用于支撑上节点处水平作用设计值不得大于选用表中相应的承载力设计值。当水平作用设计值含有地震作用效应组合时，表中水平承载力设计值应除以承载力抗震调整系数YRE。详见本图集各选用表。当承载力不能满足要求时，可通过增设一道或多道支撑解决。8.1.3选用适合的连接节点(Ks、Kx、Kz)。用于8度以上地区的支撑与基础连接的下节点，根据基础类型选用Jx。8.2选用举例:例1某两跨等高单层钢筋混凝土柱厂房，两等跨30m+30m，柱距7.拙，柱顶标高10.2m。柱截面均为矩形400 x 700，厂房长度90m，屋盖采用发泡水泥复合板，轻型屋面梯形钢屋架，屋架端部高度1.恤，女儿墙高度0.9m，墙体采用压型钢板，屋llG336-2 面恒载1.1kN/m2，活载0.5kN/m2。基本风压O.7kN/m2。设防烈度为7度，基本地震加速度O.lg，II类场地土，设计地震分组第二组。每纵向柱列设一道柱间支撑。经纵向计算后比较，由风载组合作用控制。(1)边柱列:作用于柱支撑上节点处的纵向水平作用设计值:Vb1=158.1kN 采用双片角钢支撑，按本图集第25页无吊车柱双片角钢支撑选用表:c=700-2 x 150=400 可选用ZCj-102-12(K4，K5，K6，c=400)。其最大长细比x=17O.9，满足7度区200的要求。(2)中柱列:作用于柱支撑上节点处的纵向水平作用设计值:Vb1=316.1kN 采用双片角钢支撑，按本图集第25页无吊车柱双片角钢支撑选用表:c=700-2 x 150=400 可选用ZCj-102-22(K4，K5，K6，c=400)。其长细比x=150.5，满足7度区200的要求。例2某商跨等高单层钢筋混凝土柱厂房，每跨设有两台16t吊车，吊车工作级别川，跨度24m，柱距7.加，上柱高3.30m,下柱高7.80m，柱截面:边柱上柱为矩形400 x 400，下柱为工字形400 x 800;中柱上柱为矩形400 x 600，下柱为工字形400 x 800,厂房长度60m，屋盖采用发泡水泥复合板，梯形钢屋架，屋面恒载1.1kN/m2，活载O.5kN/m2o围护结构240mm厚蒸压灰砂砖砌体，基本风压O.7kN/m2o设防烈度为6度0.05g，设计地震分组第一组，II类场地。每纵向柱列设三道上柱支撑，一道下柱支撑。经纵向计算后比较，由风载+吊车纵向水平荷载组合作用控制。(1)边柱列:上柱支撑，作用于每道上柱支撑上节点处的水平风载作用设计值:Vb1=42.4kN 采用角钢支撑，按本图集第99页上柱单片角钢人字支撑选用表，可选用ZCSj-33-1，1s(K34、K35，K36)。长细比=129.6、144.6，分别满足6度区200、250的要求。下柱支撑，作用于下柱支撑上节点处的纵向水平作用组合(风+吊)设计值:Vb2=178kN 采用角钢支撑，按本图集第65页有吊车下柱双片角钢支撑选用表，可选用ZCXj-78-12(K22、K23、K24，c=500)。其最大长细比=201.1，基本满足6度区限值200的要求。(2)中柱列:上柱支撑，作用于每道上柱支撑上节点处的水平风载作用设计值:Vb1=85kN 采用角钢支撑，按第99页上柱单片角钢人字支撑选用表，可选用ZCSj-33-1，ls(K34、K35、K36)。总说明|叫llG336-2|审核|何握I悦|校对|肖林仨|设计|刘昌绪|刽(老|页I 7 长细比=129.6、144.6分别满足6度区200、250的要求。下柱支撑:作用于下柱支撑上节点处的纵向水平作用组合(风+吊)设计值:Vb2=305.2kN 采用角钢支撑，按本图集第65页有吊车下柱双片角钢支撑选用表，可选用ZCXj-78-32(K22、K23、K24，c=500)。其最大长细比=145.3，满足6度区200的要求。例3某两等跨等高单层钢筋混凝土柱厂房，每跨设有两台16t吊车，吊车工作级别时，跨度2钮，柱距7.切，上柱高3.30m,下柱高7.80m。柱截面:边柱上柱为矩形400 x 400，下柱为工字形400 x 800;中柱上柱为矩形400 x 600，下柱为工字形400 x 800,厂房长度90m，屋盖采用发泡水泥复合板，梯形钢屋架，屋面恒载1.5kN/m2，活载O.5kN/m2。围护墙体240mm厚蒸压灰砂砖砌体，基本风压O.35kN/m2。设防烈度为8度0.2g，设计地震分组第二组，II类场地。每纵向柱列设三道上柱支撑，一道下柱支撑。经纵向计算后比较，由地震作用控制。(1)边柱列:上柱支撑，作用于每道上柱支撑上节点处的水平地震作用设计值:viI=52.65KN 承载力抗震调整系数YRE取0.8，则抗震调整为52.65xO.8=42.12kN。采用角钢支撑，按本图集第99页上柱单片角钢人宇支撑选用表，可选用ZCSj-33-1，ls(K34,K35,K36)，长细比=129.6、144.6，分别满足8度II类场地200、250的要求。下柱支撑，作用于下柱支撑上节点处的水平地震作用设计值:V2=275 kN 承载力抗震调整系数hE取O.75，则抗震调整为275x O.75=206.25kN。采用角钢支撑，按本图集第65页有吊车下柱双片角钢支撑选用表，可选用ZC
