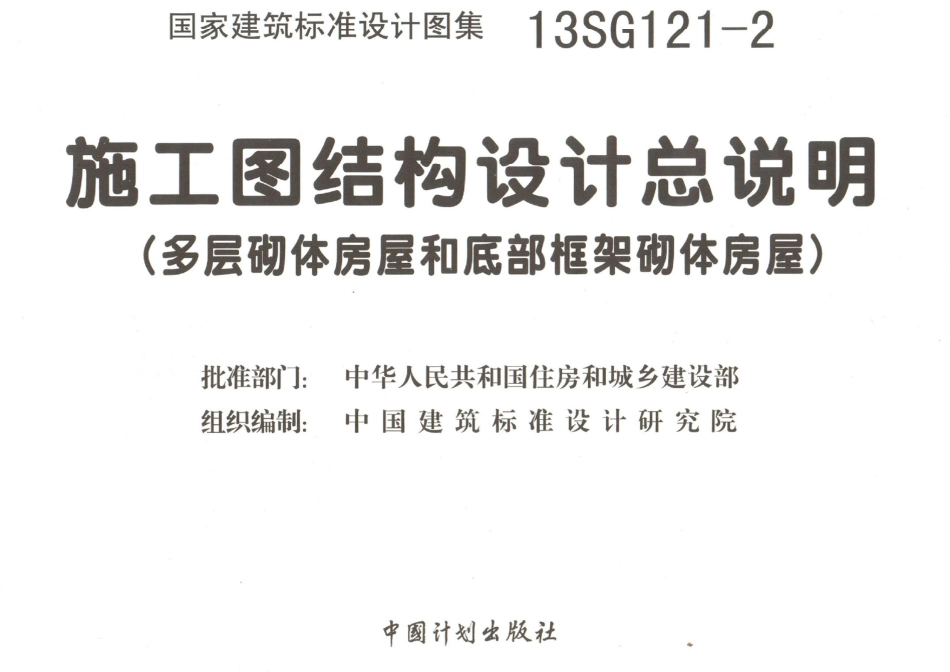

13SG121-2 施工图结构设计总说明(多层砌体房屋和底部框架砌体房屋).pdf

2设计总则2.7施工单位在施工前应全面理解11G101系列图集2.1本工程采用正投影法（或镜面投影法）进行绘制。11G329-2图集、13SG903-1图集的所有内容，审阅设计2.2图中计量单位（除注明者外）：长度单位为毫米图纸，包括与其他各专业图纸之间的核对，并及时进行(mm);标高单位为米(m)；角度单位为度（）。施工图会审工作。施工中遇有设计图纸与实际情况存在2.3施工时一律根据图中标注尺寸施工，不得采用测量差异时，对重要问题须及时通知设计人。出现难以确定图纸的尺寸施工。结构施工时应与建筑、水、暖（空的问题时，应及时与设计人协商解决。调)、强电、弱电、动力等其他专业图纸配合施工。3设计依据（设计人员根据具体工程进行增减，规范、2.4本工程施工图按国家设计标准进行设计，施工时除规程及图集修编后，应及时更新版本号)应遵守本说明及各设计图纸说明外，尚应满足现行国家3.1本工程所遵循的国家及地方规范、规程和标准。及所在地区的有关规范、规程及所选用标准图的要求。3.1.1通用规范、规程和标准：2.5本建筑物应按建筑图中注明的功能使用，未经技术工程结构可靠性设计统一标准GB50153-2008鉴定或设计许可，不得改变结构的用途和使用环境。建筑结构可靠度设计统一标准GB50068-20012.6本工程施工图是根据11G101混凝土结构施工图平建筑工程抗震设防分类标准GR50223-2008面整体表示方法制图规则和构造详图系列图集的编制建筑结构荷载规范GB50009-2012原则进行绘制，并选用11G329-2建筑物抗震构造详图砌体结构设计规范GB50003-2011(多层砌体房屋和底部框架砌体房屋)、13SG903-1混凝土结构设计规范GB50010-2010混凝土结构常用施工详图（现浇混凝土板、非框架梁建筑抗震设计规范GB50011-2010配筋构造)图集中构造做法。除设计人根据本工程具建筑地基基础设计规范GB50007-2011体情况对11G101系列图集和11G329-2图集有局部更改和混凝土结构工程施工规范GB50666-2011补充外，构造详图均应按图集要求施工地下工程防水技术规范GB50108-2008注：11G101系列图集未包含的构件代码及构件编号应补充说明。建筑桩基技术规范JGJ94-2008设计总则设计依据图集号13SG121-2审核吴耀辉苇哪烨校对杨晓艳构把粑设计杨华4
