10KV及以下变电所设计规范_GB50053-94.pdf

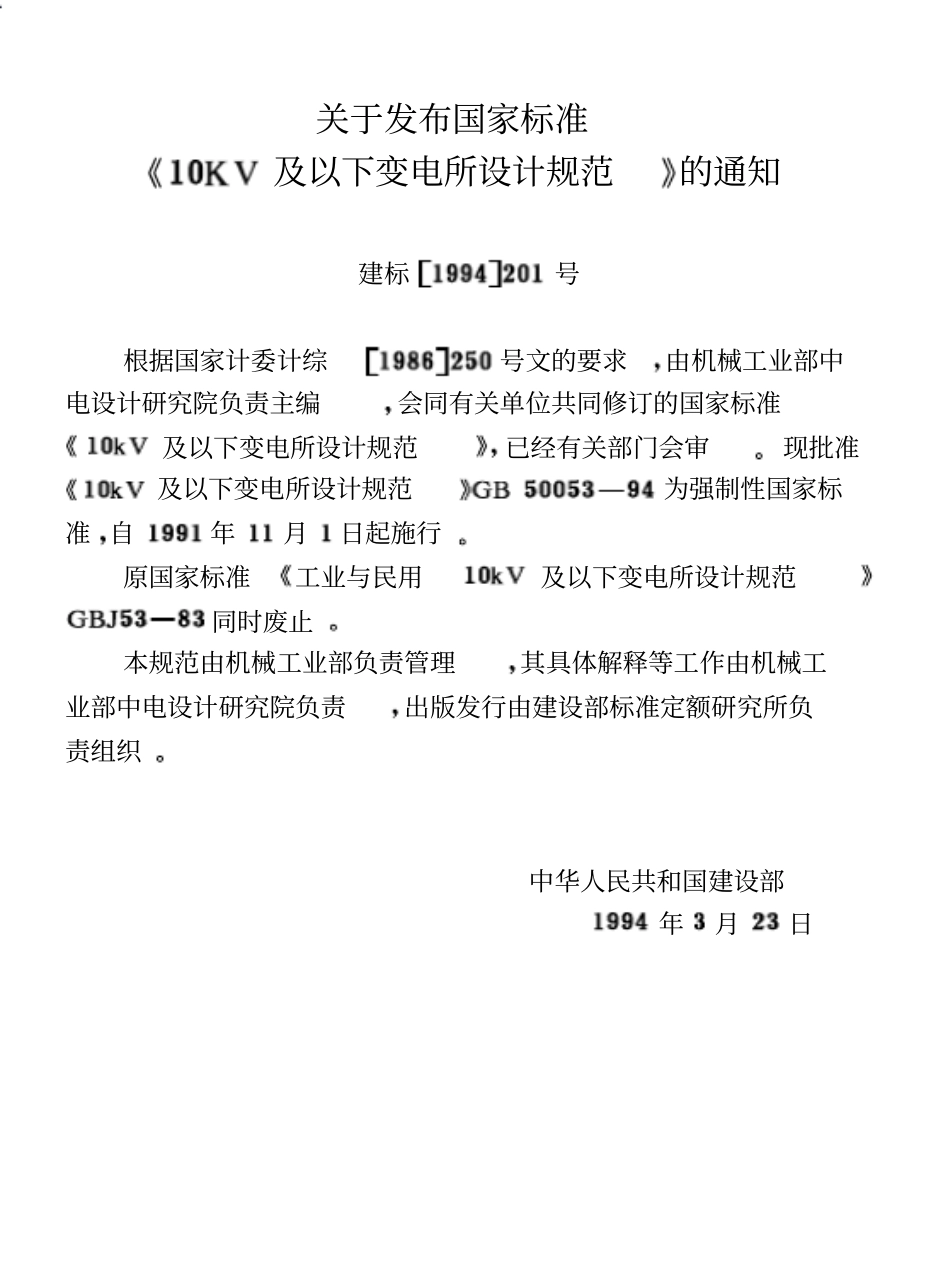

中华人民共和国国家标准及以下变电所设计规范主编部门中华人民共和国机械工业部批准部门中 华 人 民 共 和 国 建 设 部施行日期年月日关于发布国家标准及以下变电所设计规范的通知建标号根据国家计委计综号文的要求由机械工业部中电设计研究院负责主编会同有关单位共同修订的国家标准及以下变电所设计规范已经有关部门会审现批准及以下变电所设计规范为强制性国家标准 自年月日起施行原国家标准工业与民用及以下变电所设计规范同时废止本规范由机械工业部负责管理其具体解释等工作由机械工业部中电设计研究院负责出版发行由建设部标准定额研究所负责组织中华人民共和国建设部年月日目次第一章总则第二章所 址 选 择第三章电 气 部 分第一节一 般 规 定第二节主接线第三节变压器选择第四节所 用 电 源第五节操 作 电 源第四章配变电装置第一节型式与布置第二节通道与围栏第五章并联电容器装置第一节一 般 规 定第二节电气接线及附属装置第三节布置第六章对有关专业的要求第一节防火第二节对建筑的要求第三节采暖及通风第四节其他附录一名 词 解 释附录二本规范用词说明附 加 说 明第一章总则第条为使变电所设计做到保障人身安全供电可靠技术先进经济合理和维护方便确保设计质量制订本规范第条本规范适用于交流电压及以下新建扩建或改建工程的变电所设计第条变电所设计应根据工程特点规模和发展规划正确处理近期建设和远期发展的关系远近结合以近期为主适当考虑发展的可能第条变电所设计应根据负荷性质用电容量工程特点 所址环境地区供电条件和节约电能等因素合理确定设计方案第条变电所设计采用的设备和器材应符合国家或行业的产品技术标准并应优先选用技术先进经济适用和节能的成套设备和定型产品不得采用淘汰产品第条及以下变电所的设计除应执行本规范的规定外尚应符合国家现行的有关设计标准和规范的规定第二章所 址 选 择第条变电所位置的选择应根据下列要求经技术经济比较确定一 接近负荷中心二 进出线方便三 接近电源侧四 设备运输方便五 不应设在有剧烈振动或高温的场所六 不宜设在多尘或有腐蚀性气体的场所当无法远离时不应设在污染源盛行风向的下风侧七 不应设在厕所浴室或其他经常积水场所的正下方且不宜与上述场所相贴邻八 不应设在有爆炸危险环境的正上方或正下方且不宜设在有火灾危险环境的正上方或正下方当与有爆炸或火灾危险环境的建筑物毗连时应符合现行国家标准爆炸和火灾危险环境电力装置设计规范的规定九 不应设在地势低洼和可能积水的场所第条装有可燃性油浸电力变压器的车间内变电所不应设在三四级耐火等级的建筑物内当设在二级耐火等级的建筑物内时建筑物应采取局部防火措施第条多层建筑中装有可燃性油的电气设备的配电所 变电所应设置在底层靠外墙部位且不应设在人员密集场所的正上方正下方贴邻和疏散出口的两旁第条高层主体建筑内不宜设置装有可燃性油的电气设备的配电所和变电所当受条件限制必须设置时应设在底层靠外墙部位且不应设在人员密集场所的正上方正下方贴邻和疏散出口的两旁并应按现行国家标准高层民用建筑设计防火规范 有关规定采取相应的防火措施第条露天或半露天的变电所不应设置在下列场所一 有腐蚀性气体的场所二 挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁三 附近有棉粮及其他易燃易爆物品集中的露天堆场四 容易沉积可燃粉尘可燃纤维灰尘或导电尘埃且严重影响变压器安全运行的场所第三章电 气 部 分第一节一 般 规 定第条配电装置的布置和导体电器架构的选择应符合正常运行检修 短路和过电压等情况的要求第条配电装置各回路的相序排列宜一致硬导体应涂刷相色油漆或相色标志色别应为相黄色相绿色相红色第条海拔超过的地区配电装置应选择适用于该海拔高度的电器和电瓷产品其外部绝缘的冲击和工频试验电压应符合现行国家标准高压电气设备绝缘试验电压和试验方法 的有关规定高压电器用于海拔超过的地区时导体载流量可不计其影响第条电气设备外露可导电部分必须与接地装置有可靠的电气连接成排的配电装置的两端均应与接地线相连第二节主接线第条配电所变电所的高压及低压母线宜采用单母线或分段单母线接线当供电连续性要求很高时高压母线可采用分段单母线带旁路母线或双母线的接线第条配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关当无继电保护和自动装置要求且出线回路少无需带负荷操作时可采用隔离开关或隔离触头第条从总配电所以放射式向分配电所供电时该分配电所的电源进线开关宜采用隔离开关或隔离触头当分配电所需要带负荷操作或继电保护自动装置有要求时应采用断路器第条配电所的或非专用电源线的进线侧 应装设带保护的开关设备第条或母线的分段处宜装设断路器当不需带负荷操作且无继电保护和自动装置要求时可装设隔离开关或隔离触头第条两配电所之间的联络线应在供电侧的配电所装设断路器另侧装设隔离开关或负荷开关当两侧的供电可能性相同时应在两侧均装设断路器第条配电所的引出线宜装设断路器当满足继电保护和操作要求时可装设带熔断器的负荷开关第条向频繁操作的高压用电设备供电的出线开关兼做操作开关时应采用具有频繁操作性能的断路器第条或固定式配电装置的出线侧在架空出线回路或有反馈可能的电缆出线回路中应装设线路隔离开关第条采用或熔断器负荷开关固定式配电装置时应在电源侧装设隔离开关第条接在母线上的避雷器和电压互感器宜合用一组隔离开关配电所变电所架空进出线上的避雷器回路中可不装设隔离开关第条由地区电网供电的配电所电源进线处宜装设供计费用的专用电压电流互感器第条变压器一次侧开关的装设应符合下列规定一 以树干式供电时应装设带保护的开关设备或跌落式熔断器二 以放射式供电时宜装设隔离开关或负荷开关当变压器在本配电所内时可不装设开关第条变压器二次侧电压为或的总开关可采用隔离开关或隔离触头当属下列情况之一时应采用断路器一 出线回路较多二 有并列运行要求三 有继电保护和自动装置要求第条变压器低压侧电压为的总开关宜采用低压断路器或隔离开关当有继电保护或自动切换电源要求时低压侧总开关和母线分段开关均应采用低压断路器第条当低压母线为双电源变压器低压侧总开关和母线分段开关采用低压断路器时在总开关的出线侧及母线分段开关的两侧宜装设刀开关或隔离触头第三节变压器选择第条变压器台数应根据负荷特点和经济运行进行选择当符合下列条件之一时宜装设两台及以上变压器一 有大量一级或二级负荷二 季节性负荷变化较大三 集中负荷较大第条装有两台及以上变压器的变电所当其中任一台变压器断开时其余变压器的容量应满足一级负荷及二级负荷的用电第条变电所中单台变压器低压为的容量不宜大于当用电设备容量较大负荷集中且运行合理时可选用较大容量的变压器第条在一般情况下动力和照明宜共用变压器当属下列情况之一时可设专用变压器一 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时可设照明专用变压器二 单台单相负荷较大时宜设单相变压器三 冲击性负荷较大严重影响电能质量时可设冲击负荷专用变压器四 在电源系统不接地或经阻抗接地电气装置外露导电体就地接地系统系统的低压电网中照明负荷应设专用变压器第条多层或高层主体建筑内变电所宜选用不燃或难燃型变压器第条在多尘或有腐蚀性气体严重影响变压器安全运行的场所应选用防尘型或防腐型变压器第四节所 用 电 源第条配电所所用电源宜引自就近的配电变压器侧重要或规模较大的配电所宜设所用变压器柜内所用可燃油油浸变压器的油量应小于当有两回路所用电源时宜装设备用电源自动投入装置第条采用交流操作时供操作控制保护信号等的所用电源可引自电压互感器第条当电磁操动机构采用硅整流合闸时宜设两回路所用电源其中一路应引自接在电源进线断路器前面的所用变压器第五节操 作 电 源第条供一级负荷的配电所或大型配电所当装有电磁操动机构的断路器时应采用或蓄电池组作为合分闸直流操作电源当装有弹簧储能操动机构的断路器时宜采用小容量镉镍电池装置作为合分闸操作电源第条中型配电所当装有电磁操动机构的断路器时合闸电源宜采用硅整流分闸电源可采用小容量镉镍电池装置或电容储能对重要负荷供电时台 分闸电源宜采用镉镍电池装置当装有弹簧储能操动机构的断路器时宜采用小容量镉镍电池装置或电容储能式硅整流装置作为合分闸操作电源采用硅整流作为电磁操动机构合闸电源时应校核该整流合闸电源能保证断路器在事故情况下可靠合闸第条小型配电所宜采用弹簧储能操动机构合闸和去分流分闸的全交流操作第四章配变电装置第一节型式与布置第条变电所的型式应根据用电负荷的状况和周围环境情况确定并应符合下列规定一 负荷较大的车间和站房宜设附设变电所或半露天变电所二 负荷较大的多跨厂房负荷中心在厂房的中部且环境许可时 宜设车间内变电所或组台式成套变电站三 高层或大型民用建筑内宜设室内变电所或组合式成套变电站四 负荷小而分散的工业企业和大中城市的居民区宜设独立变电所有条件时也可设附设变电所或户外箱式变电站五 环境允许的中小城镇居民区和工厂的生活区当变压器容量在及以下时宜设杆上式或高台式变电所第条带可燃性油的高压配电装置宜装设在单独的高压配电室内当高压开关柜的数量为台及以下时可与低压配电屏设置在同一房间内第条不带可燃性油的高低压配电装置和非油浸的电力变压器可设置在同一房间内具有符合防护等级外壳的不带可燃性油的高低压配电装置和非油浸的电力变压器当环境允许时可相互靠近布置在车间内注防护要求应符合现行国家标准低压电器外壳防护等级的规定能防止直径大于的固体异物进入壳内第条室内变电所的每台油量为及以上的三相变压器应设在单独的变压器室内第条在同一配电室内单列布置高低压配电装置时当高压开关柜或低压配电屏顶面有裸露带电导体时两者之间的净距不应小于当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合级时两者可靠近布置注防护要求应符合现行国家标准低压电器外壳防护等级的规定能防止直径大于的固体异物进入壳内第条有人值班的配电所应设单独的值班室当低压配电室兼作值班室时低压配电室面积应适当增大高压配电室与值班室应直通或经过通道相通值班室应有直接通向户外或通向走道的门第条变电所宜单层布置当采用双层布置时变压器应设在底层设于二层的配电室应设搬运设备的通道平台或孔洞第条高 低 压配电室内宜留有适当数量配电装置的备用位置第条高压配电装置的柜顶为裸母线分段时两段母线分段处宜装设绝缘隔板其高度不应小于第条由同一配电所供给一级负荷用电时母线分段处应设防火隔板或有门洞的隔墙供给一级负荷用电的两路电缆不应通过同一电缆沟当无法分开时该电缆沟内的两路电缆应采用阻燃性电缆且应分别敷设在电缆沟两侧的支架上第条户外箱式变电站和组合式成套变电站的进出线宜采用电缆第条配电所宜设辅助生产用房第二节通道与围栏第条室内外配电装置的最小电气安全净距应符合表的规定室内 外配电装置的最小电气安全净距表符号适用范围场所额定电压无遮栏裸带电部分至地楼面之间室内屏前屏后室外有防护等级遮栏的通道净高室内裸带电部分至接地部分和不同相的裸带电部分之间室内室外距地楼面以下裸带电部分的遮栏防护等级为时裸带电部分与遮护物间水平净距室内室外不同时停电检修的无遮栏裸导体之间的水平距离室内室外裸带电部分至无孔固定遮栏室内裸带电部分至用钥匙或工具才能打开或拆卸的栅栏室内室外低压母排引出线或高压引出线的套管至屋外人行通道地面室外注 海拔高度超过时表中符号项数值应按每升高增大进行修正两项数值应相应加上项的修正值第条露天或半露天变电所的变压器四周应设不低于高的固定围栏墙变压器外廓与围栏墙 的净距不应小于变压器底部距地面不应小于相邻变压器外廓之间的净距不应小于第条当露天或半露天变压器供给一级负荷用电时相邻的可燃油油浸变压器的防火净距不应小于若小于时 应设置防火墙防火墙应高出油枕顶部且墙两端应大于挡油设施各第条可燃油油浸变压器外廓与变压器室墙壁和门的最小净距应符合表的规定可燃油油浸变压器外廓与变压器室墙壁和门的最小净距表变压器容量及以上变压器外廓与后壁侧壁净距变压器外廓与门净距第条设置于变电所内的非封闭式干式变压器应装设高 度 不 低 于的 固 定 遮 栏遮 栏 网 孔 不 应 大 于变压器的外廓与遮栏的净距不宜小于变压器之间的净距不应小于第条配电装置的长度大于时 其柜屏后通道应设两个出口低压配电装置两个
