CECS210-2006 埋地聚乙烯钢肋复合缠绕排水管管道工程技术规程.pdf

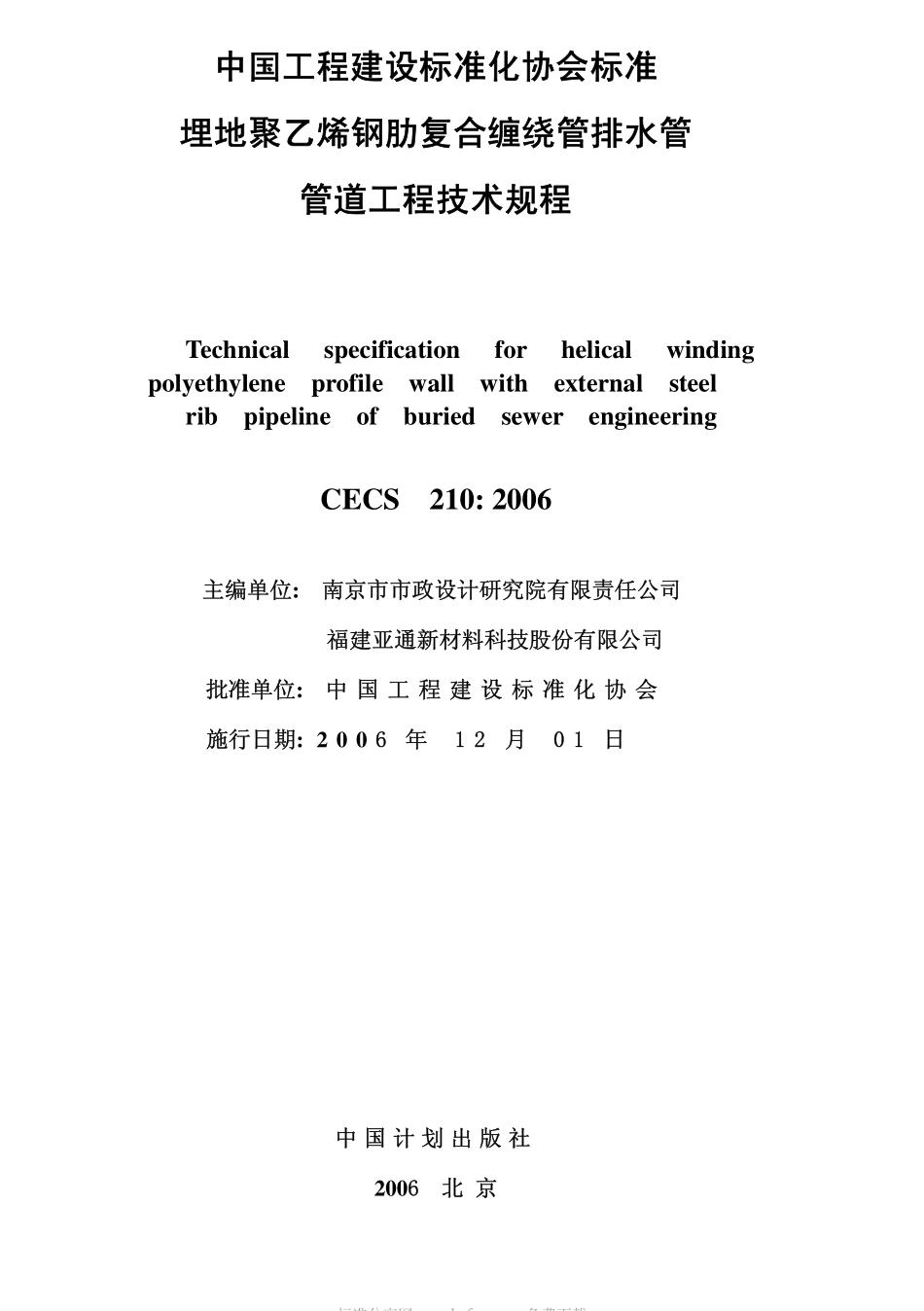

CECS 210：2006 中国工程建设标准化协会标准中国工程建设标准化协会标准 埋地聚乙烯钢肋复合缠绕排水管埋地聚乙烯钢肋复合缠绕排水管 管道工程技术规程管道工程技术规程 Technical specification for helical winding polyethylene profile wall with external steel rib pipeline of buried sewer engineering 中 国 计 划 出 版 社中 国 计 划 出 版 社 中国工程建设标准化协会标准中国工程建设标准化协会标准 埋地聚乙烯钢肋复合缠绕管排水管埋地聚乙烯钢肋复合缠绕管排水管 管道工程技术规程管道工程技术规程 Technical specification for helical winding polyethylene profile wall with external steel rib pipeline of buried sewer engineering CECS 210:2006 主编单位主编单位:南京市市政设计研究院有限责任公司南京市市政设计研究院有限责任公司 福建亚通新材料科技股份有限公司福建亚通新材料科技股份有限公司 批准单位批准单位:中 国 工 程 建 设 标 准 化 协 会中 国 工 程 建 设 标 准 化 协 会 施行日期施行日期:2 0 0 6年1 2月0 1日6年1 2月0 1日 中 国 计 划 出 版 社中 国 计 划 出 版 社 2006 6 北北 京京 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m前前 言言 根据中国工程建设标准化协会（2001）建标协字第 10 号文 关于下达印发 2001 年第一批标准制、修订项目计划的通知 的要求，制定本规程。聚乙烯钢肋复合缠绕管是一种用钢肋增强的高密度聚乙烯肋壁板材经缠绕成型的柔性管，具有重量轻、环刚度大、安装方便等特点，可用于无压埋地排水管道。目前国内推广应用这种管道的工程已经起步，通过各地实践，效果良好。本规程是以相关国家标准为依据，在各地试验研究和工程实践的基础上，参照国外相关标准和研究资料编制而成的。根据国家计委计标19861649 号文 关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知要求，现批准发布协会标准埋地聚乙烯钢肋螺旋复合管排水管道工程技术规程编号为 CECS210：2006，推荐给工程设计、施工和使用单位采用。本规程由中国工程建设标准化协会管道结构专业委员会CECS/TC17 归口管理，由南京市市政设计研究院有限责任公司（南京市同仁街 31 号，邮编 210008）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：主编单位：南京市市政设计研究院有限责任公司 福建亚通新材料科技股份有限公司 参编单位：参编单位：中国市政工程中南设计院 甘肃省水利水电勘测设计研究院 杭州市城建设计研究院 主要起草人：主要起草人：曾中义 杨 挺 周 晨 徐小民 黄学庆 w w w.b z f x w.c o m 4 许文海 徐德富 薛晓荣 龚福鑫 周 平 叶从基 王步生 王振武 李 锐 中国工程建设标准化协会 2006 年 8 月 26 日 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m目目 录录 1 总则总则1 2 术语和符号术语和符号2 2.1 术语术语2 2.2 主要符号主要符号2 3 材料材料6 4 水力计算水力计算 8 5 结构设计结构设计10 5.1 基本设计规定基本设计规定 10 5.2 管道结构上的作用管道结构上的作用10 5.3 管道环向截面变形验算管道环向截面变形验算12 5.4 管道环向截面稳定性计算管道环向截面稳定性计算12 5.5 管道环向截面强度计算管道环向截面强度计算13 5.6 管道抗浮稳定性验算管道抗浮稳定性验算14 6 管道敷设管道敷设15 6.1 一般规定一般规定15 6.2 沟槽开挖沟槽开挖16 6.3 地基与基础地基与基础18 6.4 管道敷设管道敷设18 6.5 沟槽回填沟槽回填20 7 质量检验质量检验22 7.1 沟槽回填土压实系数的检验沟槽回填土压实系数的检验22 7.2 管道变形检验管道变形检验 22 7.3 管道密闭性检验管道密闭性检验23 w w w.b z f x w.c o m8 管道工程的竣工验收管道工程的竣工验收24 附录附录 A 管材的型式和主要尺寸管材的型式和主要尺寸26 附录附录 B 管道水力计算图表管道水力计算图表28 附录附录C 地面车辆荷载对管道上的作用标准值的计算方法地面车辆荷载对管道上的作用标准值的计算方法32 附录附录 D 管侧回填的综合变形模量管侧回填的综合变形模量34 附录附录 E 闭水法试验闭水法试验36 附录附录 F 验收记录表及验收鉴定书验收记录表及验收鉴定书38 本规程用词说明本规程用词说明40 附：条文说明附：条文说明41 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o m 1 1 总总 则则 1.0.1 为了在室外埋地排水管道工程中合理应用聚乙烯钢肋复合缠绕管，做到技术先进、安全适用、经济合理、操作简便，确保工程质量，特制定本规程。1.0.2 本规程适用于城镇公用设施、工矿企业和住宅小区中，一般用途的新建、扩建、改建的埋地无压重水流聚乙烯钢肋复合缠绕管排水管管道工程的工程设计、施工及验收。1.0.3 本规程是依据现行国家标准 室外排水设计规范 GB50014 给水排水管道结构设计规范GB50332 和给水排水管道工程施工及验收规范GB50268 规定的原则进行编制。1.0.4 排入管道的水温、水质应符合现行行业标准污水排入城市下水道水质标准CJ3082 的规定。1.0.5 管道工程采用的管材、管件连接件等，必须符合国家现行有关标准的规定，并具有产品出厂合格证。1.0.6 在湿陷性黄土、膨胀土、永冻土和地震地区埋设管道时，尚应符合国家现行有关标准的规定。1.0.7 埋地聚乙烯钢肋复合缠绕管排水管管道工程除应执行本规程外，尚应符合国家现行的有关标准的规定。w w w.b z f x w.c o m 2 2 术语和符号术语和符号 2.1 术术 语语 2.1.1 聚乙烯钢肋复合缠绕管 helical winding polyethylene profile wall with external steel rib pipe（RIB-LOC PIPE）由挤出成型的高密度聚乙烯肋壁板材与外壁钢肋同步在内模上连续螺纹状缠绕而卷制成型的管材。肋壁板材之间采用插入式肋增强的聚乙烯缠绕复合结构壁管材，属柔性管。简称“聚乙烯钢肋复合缠绕管”，俗称“塑料螺旋管”。2.1.2 排水管道 sewer pipeline 在城镇基础设施、工矿企业和住宅小区内用于输送生活污水、生产污水的管道，以及输送截流雨水的雨水管道和雨、污水合流排放的合流管道。2.1.3 无压管道 non-pressure pipeline 输送水体处于重力流状态的管道。此时，管道内的运行水位不超过管道内顶，但允许运行水位出现间歇性超过管道内顶的情况，而由此产生的内水压力不作为管道的内压指标。2.1.4 环向弯曲刚度 ring stiffness 反映埋地柔性管在管顶上部土荷载作用下管环所产生垂直变位大小的刚度指标，也是管道抵抗环向变形能力的指标，简称“环刚度”。对均质平壁管可用公式计算确定，对钢塑复合缠绕管可通过平行板试验确定。2.1.5 公称直径（DN）nominal diameter 管材的标定直径，本规程中，聚乙烯钢肋复合缠绕管的公称直径（DN）等同于管材内径（D0）。标准分享网 w w w.b z f x w.c o m 免费下载 3 2.2 主主 要要 符符 号号 2.2.1 管道上的作用和作用效应 FCV,k管道单位长度上管顶的地面车辆荷载或地面堆积荷载标准值；Fcrk管道失稳临界压力标准值；Fsvk管道单位长度上管顶的竖向土压力标准值；FV管道单位长度上管顶的竖向压力设计值；FVK管顶竖向作用的不利组合值；Pwi车辆第 i 个车轮的单位轮压；qcvk轮压传递到管道顶部的单位面积竖向压力标准值；FGK各种抗浮作用标准值之和；钢肋最大环向截面压应力。2.2.2 管材性能 Ep 高密度聚乙烯弹性模量；ES钢材弹性模量；fp 高密度聚乙烯抗拉强度设计值 fpk 高密度聚乙烯抗拉强度标准值；fy钢肋抗拉强度设计值；Sd 管环刚度；p 高密度聚乙烯基准密度。2.2.3 几何参数 A钢肋截面每延米截面积；aii 个车轮的着地分布长度；B管道沟槽底部的开挖宽度；b1管道一侧的工作面宽度；b2管道一侧的支撑厚度；bii 个车轮的着地分布宽度；Br管中心处槽宽；4 D0管道内径；D1管道外径；daj沿车轮着地分布长度方向，相邻两车轮间的净距；dbj沿车轮着地分布宽度方向，相邻两车轮间的净距；fD管道最大竖向变形计算值；H管顶到地面的覆土高度；Ip钢肋截面每延米惯性矩；ma沿车轮着地分布长度方向的车轮排数；mb沿车轮着地分布宽度方向的车轮排数。r0管道计算半径；2.2.4 计算系数 DL变形滞后效应系数；Ed管侧土综合变形模量；Ee管侧回填土变形模量；En基槽两侧原状土变形模量；Kb管底土基床系数；Kf浮托力抗力系数；K0荷载系数；Ks环向稳定抗力系数；综合修正系数；rG,sv永久作用分项系数；0重要性系数；Q可变作用分项系数；综合修正系数；q可变作用的准永久值系数。2.2.5 水力计算 A0水流有效断面面积；标准分享网 w w w.b z f x w.c o m 免费下载 5 h0管道内正常水深；I 水力坡度；n管壁粗糙系数；Q流量；R水力半径；V流速。6 3 材材 料料 3.0.1 设计所选用管材的规格尺寸应符合行业标准埋地钢塑复合缠绕排水管材QB/T2783-2006 的规定（附录 A）。3.0.2 聚乙烯钢肋复合缠绕管的加强钢肋，应根据工程使用年限、埋设环境介质对金属的腐蚀性、按耐久性要求分别采用包塑薄钢板、镀铝锌薄钢板或不锈钢薄板成型的增强钢肋。对于临时性工程，可采用镀锌薄钢板的钢肋。1 包塑薄钢板的性能应符合下列要求 1）钢肋用材应符合现行国家标准 碳素结构钢冷轧钢带 GB716的规定 2）包塑用料为高密聚乙烯，其性能应符合第 3.0.3 条的规定。3）包塑层应外观平整、壁厚均匀，轧制后塑料与钢带不得发生空鼓和脱离。2 镀铝锌薄钢板的性能应符合现行国家标准 连续热浸镀铝锌硅合金镀层钢带和钢板GB/T14978 中有关结构类别的规定，涂层重量不小于 200g/m2。3 不锈钢板的性能应符合国家标准 不锈钢热轧钢板 GB/T4237的规定。4 镀锌薄钢板的性能应符合现行国家标准 连续热镀锌钢板和钢带GB/T2518 中有关结构类别的规定，涂层重量不应小于 350g/m2。3.0.3 高密聚乙烯的物理力学性能应符合下列要求：基准密度：p0.94g/cm3；弹性模量：EP700MPa；抗拉强度标准值：fpk20.7N/mm2;抗拉强度设计值：fp=16.0N/mm2。3.0.4 钢肋的钢材物理力学性能应符合下列要求：标准分享网 w w w.b z f x w.c o m 免费下载 7 1钢材和焊接材料的强度设计值，应根据现行国家标准钢结构设计规范GB50017 的规定采用。2钢材的弹性模量：206105N/mm2。3.0.5 焊接肋板用高密度聚乙烯熔剂的物理力学性能应符合 3.0.3 条规定。3.0.6 聚乙烯钢肋复合缠绕管增强钢带间搭接处的抗拉强度不得小于钢材的抗拉强度。3.0.7 聚乙烯钢肋复合缠绕管的聚乙烯壁板缠绕连接间环缝的抗拉强度不得小于聚乙烯壁板板材的抗拉强度。8 4 水水 力力 计计 算算 4.0.1 聚乙烯钢肋复合缠绕管的水流条件，应按无压
