16S518 雨水口.pdf

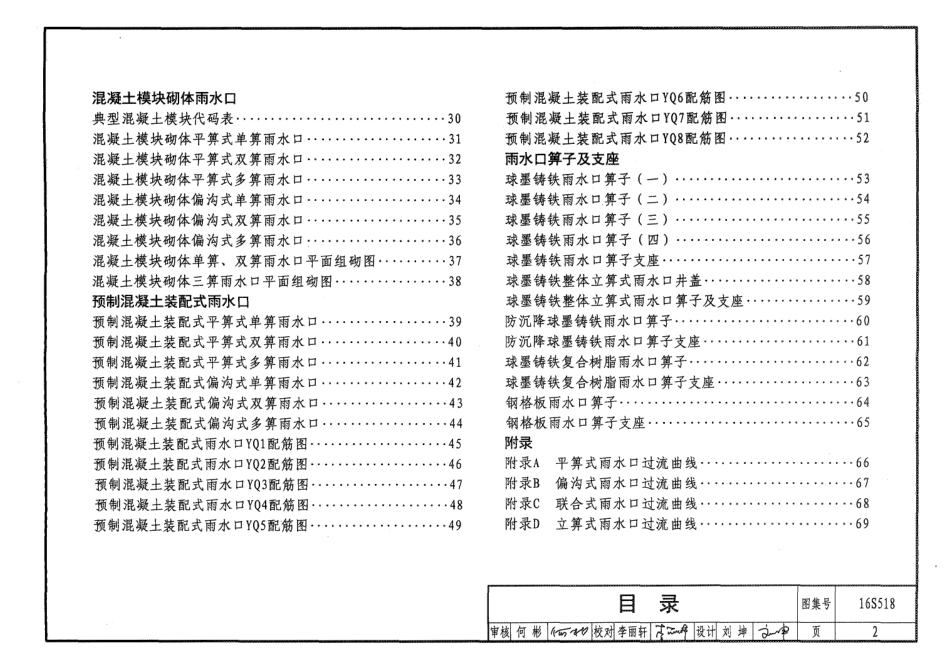

雨水口主编单位负责人批准部门中华人民共和国住房和城乡建设部批准文号建质函2016168号主编单位技术负责人合枫华主编单位北京市市政工程设计研究总院有限公司统一编号GJBT-1404 技术审定人？级号咯设计负责人rr弘吁喝fi.fi良实行日期二。一六年九月一日目录总说明雨水口型式适用性选用表砖砌体雨水口砖砌体平算式单算雨水口砖砌体平算式双算雨水口砖砌体平算式多算雨水口砖砌体偏沟式单算雨水口砖砌体偏沟式双算雨水口砖砌体偏沟式多算雨水口砖砌体联合式单算雨水口砖砌体联合式双算雨水口砖砌体联合式多算雨水口砖砌体立算式单算雨水口图集号16S518目录砖砌体立算式双算雨水口砖砌体立算式多算雨水口雨水口过梁配筋图缘石泄水口配筋图砖砌体雨水口（混凝土支座）砖砌体平算式单算雨水口（混凝土支座）22 砖砌体平算式双算雨水口（混凝土支座）2 3 砖砌体平算式多算雨水口（混凝土支座）24 砖砌体平算式雨水口混凝土支座飞砖砌体偏沟式单算雨水口（混凝土支座）26 砖砌体偏沟式双算雨水口（混凝土文座）27 砖砌体偏沟式多算雨水口（混凝土支座）28 砖砌体偏沟式雨水口混凝土支座、过梁”目录叫阳1审核何彬！何刊校对李丽轩Irt叫设时刘坤在冲页1 混凝土模块砌体雨水口典型混凝土模块代码表混凝土模块砌体平算式单算雨水口混凝土模块砌体平算式双算雨水口混凝土模块砌体平算式多算雨水口混凝土模块砌体偏沟式单算雨水口混凝土模块砌体偏沟式双算雨水口混凝土模块砌体偏沟式多算雨水口混凝土模块砌体单算、双算雨水口平面组砌图37 混凝土模块砌体三算雨水口平面组砌图.38 预制混凝土装配式雨水口预制混凝土装配式平算式单算雨水口39预制混凝土装配式平算式双算雨水口预制混凝土装配式平算式多算雨水口41 预制混凝土装配式偏沟式单算雨水口42预制混凝土装配式偏沟式双算雨水口预制混凝土装配式偏沟式多算雨水口预制混凝土装配式雨水口YQl配筋图45预制混凝土装配式雨水口YQ2配筋图预制混凝土装配式雨水口YQ3配筋图预制混凝土装配式雨水口YQ4配筋图预制混凝土装配式雨水口YQS配筋图预制混凝土装配式雨水口YQ6配筋因“50预制混凝土装配式雨水口YQ7配筋困预制混凝土装配式雨水口YQ8配筋阁。.52 雨水口算子及支班球墨铸铁雨水口算子（一）球墨铸铁雨水口算子（二）球墨铸铁雨水口算子（三）”田.55 球墨铸铁雨水口算子（四）球墨铸铁雨水口算子文座球墨铸铁整体立算式雨水口井盖球墨铸铁整体立算式雨水口算子及文座 59 防沉降球墨铸铁雨水口算子.60 防沉降球墨铸铁雨水口算子文座球墨铸铁复合树脂雨水口算子球墨铸铁复合树脂雨水口算子文座钢格板雨水口算子钢格板雨水口算子支座附录附录A平算式雨水口过流曲线圄附录B偏沟式雨水口过流曲线附录C联合式雨水口过流曲线附录D立算式雨水口过流曲线“.69|目录叫16S518 审核何彬Itiw7刊校对李丽轩；？叫设计刘坤争中页总说明1 编制依据1.1本图集是根据中华人民共和国住房和城乡建设部建质函2016 89号“关于印发2016年国家建筑标准设计编制工作计划的通知”，对05S518进行修编。1.2现行国家标准规范室外排水设计规范GB 50014-2006(2016年版）砌体结构设计规范GB 50003-2011 给水排水工程构筑物结构设计规范GB 50069一2002混凝土结构设计规范GB 500102010(2015年版）给水排水工程管道结构设计规范GB 50332-2002 球墨铸铁复合树脂水算CJ IT 3282010 给水排水管道工程施工及验收规范GB 50268甲2008排水工程混凝土模块砌体结构技术规程CJJ/T 230-2015 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制、淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2 适用范围本阁集、下的雨水性黄土理。3 路、广场、绿地等区域，一般土质条件工，如用于机场、码头等特殊区域及湿陷殊土质时，应根据有关标准规范另做处法选用按倒墙材料分为砖砌体雨水口、混凝土预制混凝土雨水口，由设计者选择使用。3.2本圄集中雨水口按排水方式分为平算式、偏沟式、联合式、立算式四种；按算数分为单算、双算、多算，应根据流量、道路形式和场地选用。3.3本图集中的雨水口按算子及支座材质分为球墨铸铁、钢格板、球墨铸铁复合树脂三种，算子及支座按有关技术标准加工并应配套使用。3.4雨水口算子按算条布置方向分为竖条和横条两种，由设计者选择使用（建议选择开孔方向与水流方向一致）。3.5按球墨铸铁复合树脂水算CJIT 328-2 01 O的规定，水算按承载能力划分为以下五级：AlS、B125、C250、D400、E600，分级数字为试验荷载值（kN）。本图集中水算主要应用于以下三种场所：第一种（最低选用B125级）：绿地、人行道、非机动车道、人行铺装广场。第二种（最低选用C250级）：住宅小区、背街小巷、仅有轻型机动车或小客车行驶的区域。第三种（最低选用D400级）：城市道路（机动车道）、公路。3.6雨水口选用见第7页雨水口型式适用性选用表。4 工艺设计4.1雨水口的过流量与道路的横坡和纵坡、雨水口的型式、算前水深等因素有关。根据对不同型式的雨水口、不同算数、不同算型的室外1:1的水工模型的水力实验（道路纵坡0.3%3.5%、横坡1.5%、算前水深40mm），各类雨水口的设计过流量可采用下表数值：图集号16S518 页雨水口型式过流量（L/s)平算式雨水口偏沟式雨水口联合式雨水口立算式雨水口单算20 双算35 多算15（每算）单算30 双算50 多算20（每算）单算15 双算25 多算10（每算）注：1.雨水算子尺寸为750450mm，开孔率34%。实际使用时，应根据所选算子实际过水面积折算过流量。2.联合式雨水口在正常路段与偏沟式雨水口收水能力相近，只有当产生积水时，立算才可较好发挥作用，表中过流量为算前水深60mm的实验数据；3.建立排水系统模型或进行雨水口过流量评估时可参考附录中的雨水口过流特性曲线。4.当算前水深大于40mm时，雨水口过流量亦可参考附录中的雨7.）.口过流特性曲线确定。4.2串联雨水口连接管管径，宜根据下表选用：串联雨水口数量雨水口型式|1个|2个|3个雨水口连接管管径（mm)单算200 I 300 I 300 平算式、偏沟式、双算！300 I 300 I 400 联合式、立算式多算300 I 300 I 400 注：表中数据只适用于同型雨水口串联，如为不同型雨水口串联，由计算确定。4.3连接管串联雨水口个数不宜超过3个，连接管长度不宜超过25m；雨水口管坡度不得小于1%；雨水口管的敷设方向随接入井的方向设置。4.4雨水口布置要求4.4.1雨水口的设置应根据道路（广场）、街坊、建筑、地形（应特别注意汇水面积较大、地形低洼的积水地点）、土壤、绿化、降雨强度、汇水面积所产生的流量以及雨水口的过流量等条件因素综合确定。4.4.2布置位置：1)雨水口宜设置在汇水点、集中来水点处，如道路上的汇水点、街坊中的低洼处、河道或明渠改建暗沟后原来向河渠进水的水路口、靠地面淌流的街坊或庭院的水路口、沿街建筑物雨落管附近（繁华街道上的沿街建筑雨落管，应尽可能以暗管接入雨水口内）等。2)雨水口宜设置在截水点处，如道路上每隔一定距离处、沿街各单位出入路口上游及人行横道线上游处（分水点情况除外）等。3)雨水口在十字路口处的设置，应根据雨水径流情况布置雨水口，雨水口不宜设置在道路分水点上、地势高的地方、其他地下管道上等处。4.4.3设置数量：雨水口设置数量主要依据水量而定。雨水口和雨水连接管流量应为雨水管渠设计重现期计算流量的1.5倍3.0倍，并应按该地区内涝防治设计重现期进行校核。4.4.4设置问距：雨水口问距应根据前述有关因素和实践经验确定，宜为2550m.当道路纵坡大于0.02时，雨水口的问距可大于50m，其型式、数量和布置应根据具体情况和计|总说明叫m审核何彬lfi,;yt:11位对李丽轩主些们设计刘坤在冲页I 4-算确定。坡段较短（一般在300m以内）时可在最低点处集中收水，其雨水口的数量或面积应适当增加。4.4.5算面高：平算式雨水口的算面标高应比周围路面标高低30mm，立算式雨水口进水处路面标高应比周围路面标高低50mm.当设置于下凹式绿地中时，雨水口做法参考平算式雨水口设计，雨水口的算面标高应根据雨水调蓄设计要求确定，且应高于周围绿地平面标高。绿地绿地内雨水口示意图5 结构设计5.1设计荷载取值道路内雨水口可变荷载取汽车荷载等级城A级，广场、绿地内雨水口可变荷载取10KN/m2。5.2材料5.2.1砖期体材料：1)应辙册蛐酣睡普通砖（实心砖）或混凝土普通砖（实心材质应满足国家和当地环保要求。强度等级为MU15；砌筑砂浆为MlO水泥砂3 强度等级为MU20；砌筑砂浆为MlO水泥砂体：强度等级为MU15，砌筑砂浆为MlO水泥砂浆；2)灌孔混凝土应采用高流动性低收缩性混凝土，其骨料最大粒径应控制在墙厚1I(510)（墙厚较小者取下线，墙厚较大者取上线）且不宜超过30mm，塌落度应控制在160土20mm范围内，混凝土强度等级为C25 5.2.3钢筋混凝土预制构件：1)混凝土强度等级为C30、F150（根据需要选用）。2)混凝土最大水胶比0.5，最大氯离子含量。.15%，最大碱含量3kg/m3。3)钢筋。HPB300、业一HRB400。4)除图中特别注明外，钢筋搭接长度42d，钢筋搭接接头百分率不大于50%。5)混凝土预制构件混凝土净保护层厚度20mm.5.2.4底板混凝土强度等级为C20。5.3球墨铸铁复合树脂水算技术要求按球墨铸铁复合树脂水算CJ/T328-2010执行。球墨铸铁水算及钢格板水算承载力应符合球墨铸铁复合树脂水算CJIT 328由2010要求。5.4雨水口深度不宜大于lm，不符合此条件时，设计者应复核后参考使用。对于预制混凝土装配式雨水口，有H=940、H=720两个深度规格，根据不同的使用条件选用。5.5雨水口算子与支座、支座与井墙问必须可靠连接，以防行车时掀起或丢失，连接构造由厂家根据产品特性确定。5.6雨水口管可采用混凝土管材、塑料管材及其他符合使用要求的管材。5.7雨水口管与雨水口的连接：雨水口管在雨水口侧墙外300mm范围采用满包加固，满包以外范围做法由具体工程设计确定。图集号16S518 页C25混凝土满包雨水口侧墙雨水口接管处工程做法6 施工及验收6.1雨水口位置、尺寸应符合设计条件，平面尺寸误差不超过土lOmm，高程误差不超过lOmm；混凝土支座加工尺寸误差土2mm；预制混凝土装配式雨水口预制构件尺寸误差不超过士2mm，对角线尺寸误差不超过士2删；球墨铸铁、球墨铸铁复合树脂算子及支座尺寸误差不超过士1删；钢格板算子及支座长度尺寸误差不超过士Smm，宽度尺寸误差为。一Smm。6.2砌体砂浆必须饱满，砌体应错缝砌筑。6.3混凝土预制构件安装时均需坐lOmm厚Ml07.K泥砂浆。6.4联合式雨水口的缘石泄J.K口下应满铺水泥砂浆，并在砂浆未初凝时稳固在砖墙上。6.5位于道路内的雨水口及雨水口管施工，宜在道路基层施工完成之后，道路面层施工之前进行，宜采用反做（挖）法施工。雨水口施工应根据外轮廓尺寸开挖，尽可能减少肥槽范围，肥槽范围浇筑ClS混凝土。6.6采用开槽施工的雨水口肥槽回填，要求四周同时进行，高差不大于0.3m。回填土的压实系数，当设计文件未明确具体要求时应不低于0.94。当雨水口位于路侧、广场范围内，当路基要求的压实系数大于0.94时，按路基要求执行；位于绿地内的雨水口，沟槽回填土的压实系数可适当降低，但不应低于0.85，当有冻胀影响时，雨水口基底、肥槽回填土要求采用矿渣等非冻结材料。6.7雨水口基础应落于较均匀的原状土层或务实填土层，且满足所处道路、场地设计要求。6.8预制混凝土装配式雨水口的预制构件应注意在运输、堆放及安装的过程中保持构件的完好性，避免破损。6.9各项施工与验收应符合给水排水管道工程
