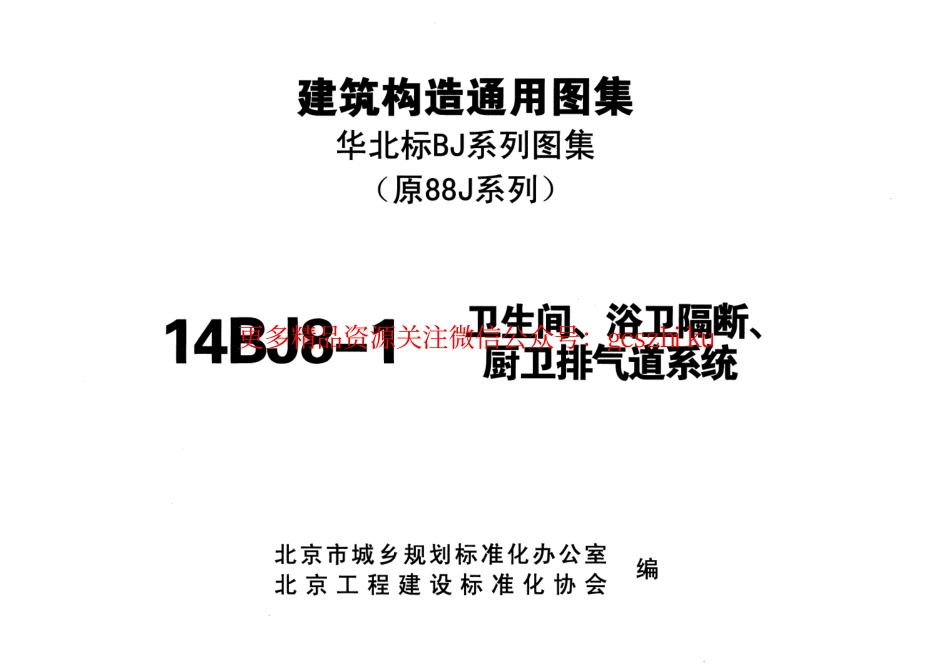

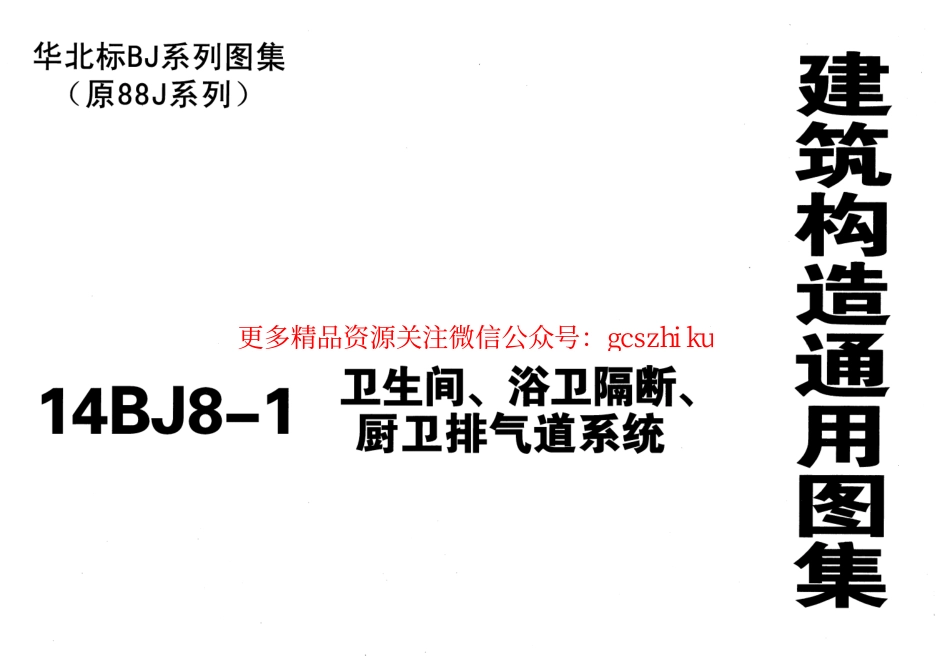

14BJ8-1-卫生间、浴卫隔断、厨卫排气道系统(原88J8图集停用).pdf

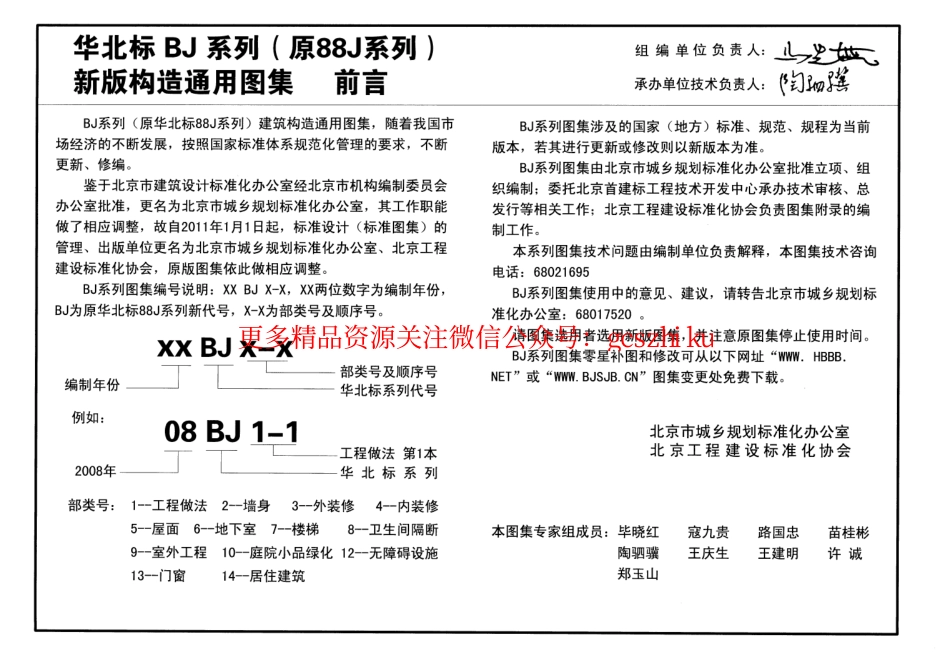

华北标BJ系列图集（原88J系列卫生间、浴卫隔断、14BJ8-1 厨卫排气道系统E翻更多精品资源关注微信公众号：g cs z h i k u建筑构造通用固集华北标BJ系列图集（原88J系列）14BJ8-1 卫生间、浴卫隔断、厨卫排句董系统北京市城乡规划标准化办公室抽北京工程建设标准化协会阿更多精品资源关注微信公众号：g cs z h i k u华北标BJ系列（原88J系列）新版构造通用图集.a.&.目百组编单位负责人：乌兰虫民承办单位技术负责人：？幻k：每BJ系列（原华北标88J系列）建筑构造通用图集，随着我国市场经济的不断发展，按照国家标准体系规范化管理的要求，不断更新、修编。鉴于北京市建筑设计标准化办公室经北京市机构编制委员会办公室批准，更名为北京市城乡规划标准化办公室，其工作职能做了相应调整，故自2011年1月1日起，标准设计（标准图集）的管理、出版单位更名为北京市城乡规划标准化办公室、北京工程建设标准化协会，原版图集侬此做相应调整。BJ系列图集编号说明：XXBJ X-X,XX两位数字为编制年份，BJ为原华北标88J系列新代号，x-x为部类号及顺序号。XXBJx-x 编叫一士下十器：例如：08 BJ 1-1 2008年_I丁十二吃了：:1:部类号：1一工程做法2一墙身3一夕、装修4一内装修5一屋面6一地下室7一楼梯8一卫生间隔断9一室外工程10一庭院小品绿化12一无障碍设施13一门窗14一居住建筑BJ系列图集涉及的国家（地方）标准、规范、规程为当前版本，若其进行更新或修改则以新版本为准。BJ系列图集由北京市城乡规划标准化办公室批准立项、组织编制：委托北京首建标工程技术开发中心承办技术审核、总发行等相关工作：北京工程建设标准化协会负责图集附录的编制工作。本系列图集技术问题由编制单位负责解释，本图集技术咨询电话：68021695BJ系列图集使用中的意见、建议，请转告北京市城乡规划标准化办公室：68017520。请图集选用者选用新版图集，并注意原图集停止使用时间。BJ系列图集零星补图和修改可从以下网址“附W.HBBB.NET”或“WWW.BJSJB.CN”图集变更处免费下载。北京市城乡规划标准化办公室北京工程建设标准化协会椰诚苗许忠明国建路王贵生九庆寇王红骥山晓驷玉毕陶郑E贝成组东专集图本更多精品资源关注微信公众号：g cs z h i k u14 BJ8-1 卫生间、浴卫隔断、厨卫排气道系统编制单位负责人：巧刃117劳义编制单位技术负责人：问归j主审核人：豆二以？.z,.编制负责人：和地？加修编制单位：北京首建标工程技术开发中心编制日期2014年6月目录三聚氨服饰面报厕所隔断平面 25 三聚氨服饰面根拉杆式隔断立面三聚氨服饰面根扣杆式隔断立面 27 浴三聚氨服饰面板天地式隔断立面28 卫三聚氨服饰面板悬吊式隔断立面.29 隔三聚氨服饰面板厕所隔断安装节点图（一）30 断三聚氨服饰面板厕所隔断安装节点图（二）.31 小便斗隔断平面1 32 小便斗隔断安装节点图 33 抗倍特板淋浴隔断 .34 厨房、卫生间排气道选用.35 厨厨房、卫生间排气道布置.36 卫厨房排气道坚向剖面图（1).排厨房排气道坚向剖面图（2).-38 气卫生间排气道竖向剖面图（1).39 道卫生间排气道竖向剖面图（2).40 系排气道射流装置、防火止回阀-.41 统排气道安装42 排气道出屋面凤帽.43 附件”.44 一理问一串阳同国等怪都喜惺事螺说明住宅1型、2型卫生间布置图示例.-.5 住宅3型卫生间布置图示例卫住宅4型卫生间布置图示例生住宅5型、6型卫生间布置图示例8 住宅卫生间安装详图（一）9 间住宅卫生间安装详图（二）.10 住宅卫生间安装详图（三）.11 同层排水.12 不锈钢板厕所隔断 .13 不锈钢板厕所隔断平面.14 不锈钢板扣杆式隔断立面.15 不锈钢板天地式隔断立面.16 浴不锈钢板悬吊式隔断立面.17 卫不锈钢板厕所隔断安装节点图.18时抗倍特板厕所隔断19 l抗借特板厕所隔断平面.20 断抗倍特板拉杆式隔断立面.21 抗借特板扣杆式隔断立面目，.22 抗倍特板厕所隔断安装节点图.23 三聚氨服饰面板厕所隔断.24 更多精品资源关注微信公众号：g cs z h i k u说明一、编制说明：（一）本图集以一般标准的民用建筑常用构造为主要内容进行编制。（二）保留原图集中适用部分尽量反应新技术、新材料的使用状况，对原图较陈旧和不适用部分予以淘汰。（三）编制内容主要分为三个部分：卫生间、浴卫隔断、厨卫排气道系统二、编制依据：1.民用建筑设计通则GB50352-20052.住宅设计规范GB50096一20113.住宅建筑规范GB50368-2005寸4.无障碍设计规范GB50763-2012:1 5建筑设计防火规范GB50016-2014Bl 6.民用建筑供暖通风与空气调节设计规范GB50736-2012屋l7.住宅厨房、卫生间排气勘JG/T194-2006二是8.建筑通风和排烟系统用防火阀门GB15930-20071号9排油烟气防火止田间GA/T798-2008地受10.公共厕所建设标准0811/T190-2003g 11.节划生活瞅瞅CJ/T164-2014 霉l12.建筑内部装修设计防火规范GB50222-95事13.其他相关的规范、规程、标准事蠕三、卫生间（一）本册编制的卫生间示例供一般标准住宅、公寓等建筑设计时参考使用1.类型：本册共分6种类型其中：1型、2型是布局紧凑面积较小的卫生间3型是干湿分离式带淋浴、坐便器、洗手盆等设施的卫生间4型是浴盆、坐便器、洗手盆、洗衣机等设施的卫生间5型、6型是无障碍卫生间2.目前市场中卫生间的设施、配件产品丰富设计的的个性化较强因此本图集卫生间设施仅为示例具体尺寸以实际工程提供产品尺寸为准安装方法淘汰老旧工艺推荐现阶段常用的构造方法卫生间设施选用应根据节水型生活用水器具CJ丁164-2014用于支撑、固定卫生间设施的部件应参照相应的产品标准。3.无障碍卫生间在布置中需要注意：防止意外伤害如地面出现绊脚物、防滑防积水避免烫伤及寒冷剌激身体接触范围不出现锋利棱角、不设易脱落极易破碎伤人的物件为方便呼救和紧急脱险需设置呼叫器安全抓杆最好固定在承重墙上当在非承重墙上安装时埋件承载力应满足相关要求4.本图集新增卫生间同层排水构造做法。图名说明图囊号11再BJB-1I 页次I 1 更多精品资源关注微信公众号：g cs z h i k u5.图集中散热器布置仅为示例具体工程应依据相关专业设计标准、规范要求进行设计6.给排水管道：下水管位置可参照本图由设计人员定无障碍卫生间以不妨碍轮椅为准本图集卫生间示例中未表示洗衣机的在选用时住宅套内应设计洗衣机位置7.室内环境与通风：按照民用建筑供暖通风与空气调节设计规范GB50736-2012等相关标准规范执行。（二）卫生间平面布置仅为示例，目的在于提供卫生洁具之间中心距离控制尺寸并引出各种构造节点（三）构造节点主要反映各种配件与混凝土墙体的连接关系。墙体为加气块、石膏板或轻集料砌块、满足防潮、隔声等要求的内隔墙板时构造节点做法宜另行设计。寸四、浴卫隔断恩l导（一）供一般标准的公共建筑（如办公楼、学校、医院、会展中心匾l洗浴中J心、公厕等）设计时选用嘻（二）本册以市面上较多采用的不锈钢板、抗倍椒、三聚氨酬；美l面板三种隔断材料为例进行编制些（三）本册厕所隔断选用拉杆式、扣杆式、天地式、悬吊式四种结运i构形式进行编制其中抗倍特板与三聚氯胶饰面板的结构E:J 形式与安装方法可以通用因考虑到板材的区别以及市场翻上的安装方式多样而分开编制事（四）浴卫隔断材料的选用应满足相关规范的防火性能要求。事T曝五、厨卫排气道系统（一）厨房排油烟和卫生间排气均应在各层各间设置专用排气道坚向集中排至屋面以上以利于空气卫生、环保。（二）厨房排气道应保持不倒灌、不串烟每户排气量不宜小于350m3/h.，排气道本身的耐火极限应1.0h，排气道系统应设置防倒灌、防串烟止回阀止回间应具有防火和防止回灌的双重作用当厨房排气道内的烟气温度达到150、卫生间排气道内温度达到70时防火止回阀扇叶关闭能有效阻隔火灾时高温烟气向室内扩散防止火灾蔓延逆止间内应设置防串烟射流装置。排气道应采用自动或机械浇灌的整体方形或矩形管道其强度、抗冲击等各项性能应符合相关标准的要求整个排气道系统还应符合各项有关标准、规范的其他规定。（三）单管排气道最高可用至36层住宅由排气道管体、防火止回阀、防倒灌射流装置及出屋面防倒灌式风帽联合组成。超过36层可采用双管系统经多年大量实践证明这套厨房、卫生间排气道系统是符合排气的各项要求的。实际工程中应根据具体要求进行设计1.本系统防火逆止阅设在排风道外壁，清洗方便，能有效防止逆止阀被油污粘死造成开机不通风的现象2.本系统厨房排气道坚向采用下小上大的做法，17层用CA型250X250管道向上每七层加大一级断面3.卫生间排气道每14层加大一级。图名1一菌素亨I 14BJ8-1|页次I 2 说明更多精品资源关注微信公众号：g cs z h i k u的影响：停机层排气支管静压在任何开机率工况下，排气支管测得静压为零均不倒灌（见附件）不同开机率下主排气道与支管道平均静压检测结果见表1 各层测试数据（见附件）。在各种开机率下开机层油烟机排气支管的静压都高于排气道主管道内的静压随着开机率的增加而增加。表1不同开机率下主排气道与支管道平均静压开机率（冗）I 12.1 I 3o.3 I 60.6 11 oo.o 刑辙出号内的叫叫293.4,357.6开机层排气支管平均静压Pal256.8J 313.2J385.1J416.5 2不同开机率（）对各层排气量变化的影响不同开机率下排气支管平均排风量随着开机率的增加而减少（见表2表2不同开机率下排气支管平均排风量开机率（咒）I 12.1 排气支管平均排风量mh I 433 综上所述在各种开机率（12.1%、30.3%、60.6%、100%)工况下经检测无倒灌现象检测结果合格本排气道系统另有多次排气效果检测均符合排气要求不另载入。（四）排气道系统适用范围：本图集厨卫排气道系统适用于新建低层、多层、中高层及高层等各种层数住宅厨房和卫生间的坚向排气道，具有排除厨房油烟、排除卫生间污浊空气及隔火功能既有建筑厨房、卫生间坚向排气道改造亦可参照使用图集号60.6 1100.0 369 I 354 4.为确保厨房排气通畅，相邻厨房均应单独设置排气道，不得将两个厨房的排气管接入一个排气道。同一户内相邻卫生间可共用一个排气道卫生间设吊顶时可在带顶上安装管道式换气扇与防火止回间进气口连接无情顶卫生间排气道可在排气口的防火止回阀上直接安装排气扇。5.燃气热水器的排烟管不得接入排气道。6.安装后的饰面按工程设计排气道与墙体交接处缝牒，用发泡聚氨醋堵缝密封膏密封（或用水泥砂浆堵缝，然后粘贴200宽玻纤网格布）7.检测示例：国家空调设备质量监督检验中心检验报告报告编号：2014088（详见附件）(1）排气道检测对象概述：ZDA排烟气管道系统由33段风道（每段2.8米）水平安装于生产现场1-6段风道平面尺寸250mmX250mm7-12 段风道截面尺寸300mmX250mm13-18段风道截面尺寸400mmX300mm19-24段风道截面尺寸500mmX300mm 25-33段风道截面尺寸500mmX400mm,均采用对接连接，并与33台风机组成模拟排气系统，进行现场检测。(2）排气道系统在各层进风口处安装了防火止田间具有防火、防倒灌功能。(3）检测工况在至少4种开机率（12.1%、30.3%、60.6%、100%）下检测排风能力和防串烟、防倒灌能力。以上开机率基本代表了高层建筑中实际运行的典型工况。(4）检测结果：1）不同开机率（）对各层油烟机排气支管（160）静压剧唱唱传回EH美叫眨辄得一鄙愚置一事曝说明a唱国二四川一3口国A吁a唱图名更多精品资源关注微信公众号：g cs z h i k u（五）国家规范、标准有关排气道的规定：1.国家建筑工业行业标准JG/T194-2006住宅
