JTT517-2004 公路工程土工合成材料 土工加筋带.pdf

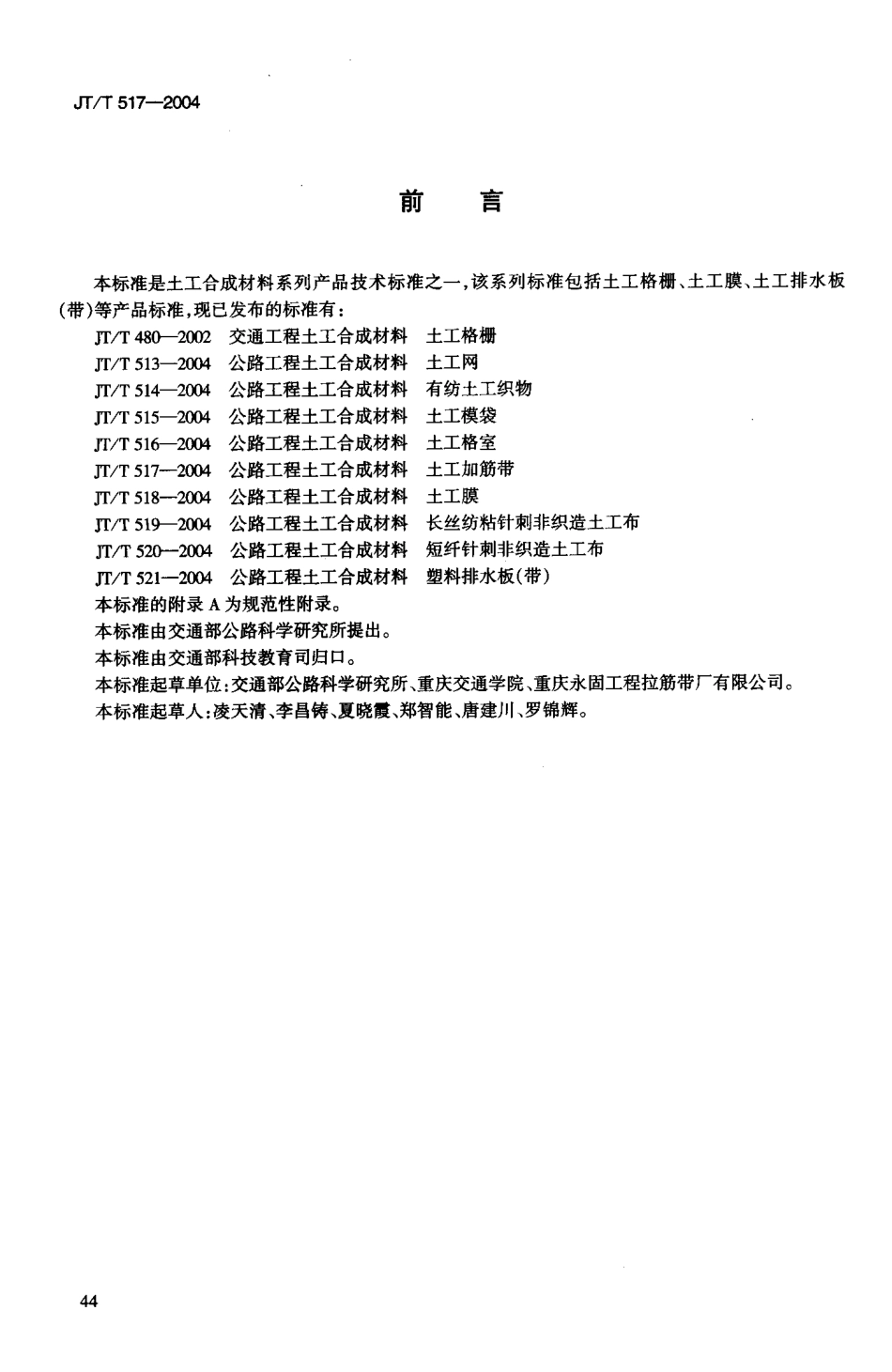

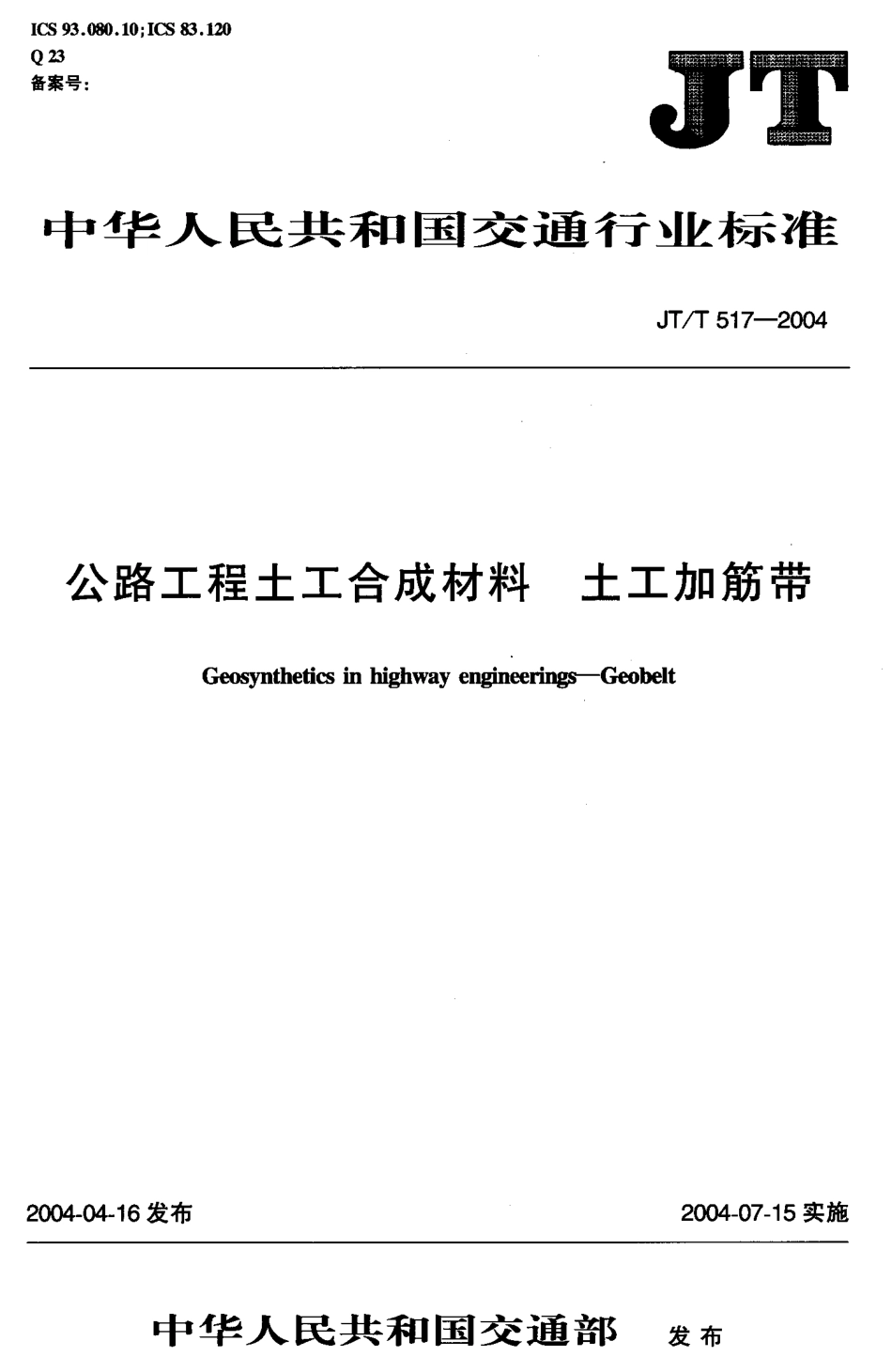

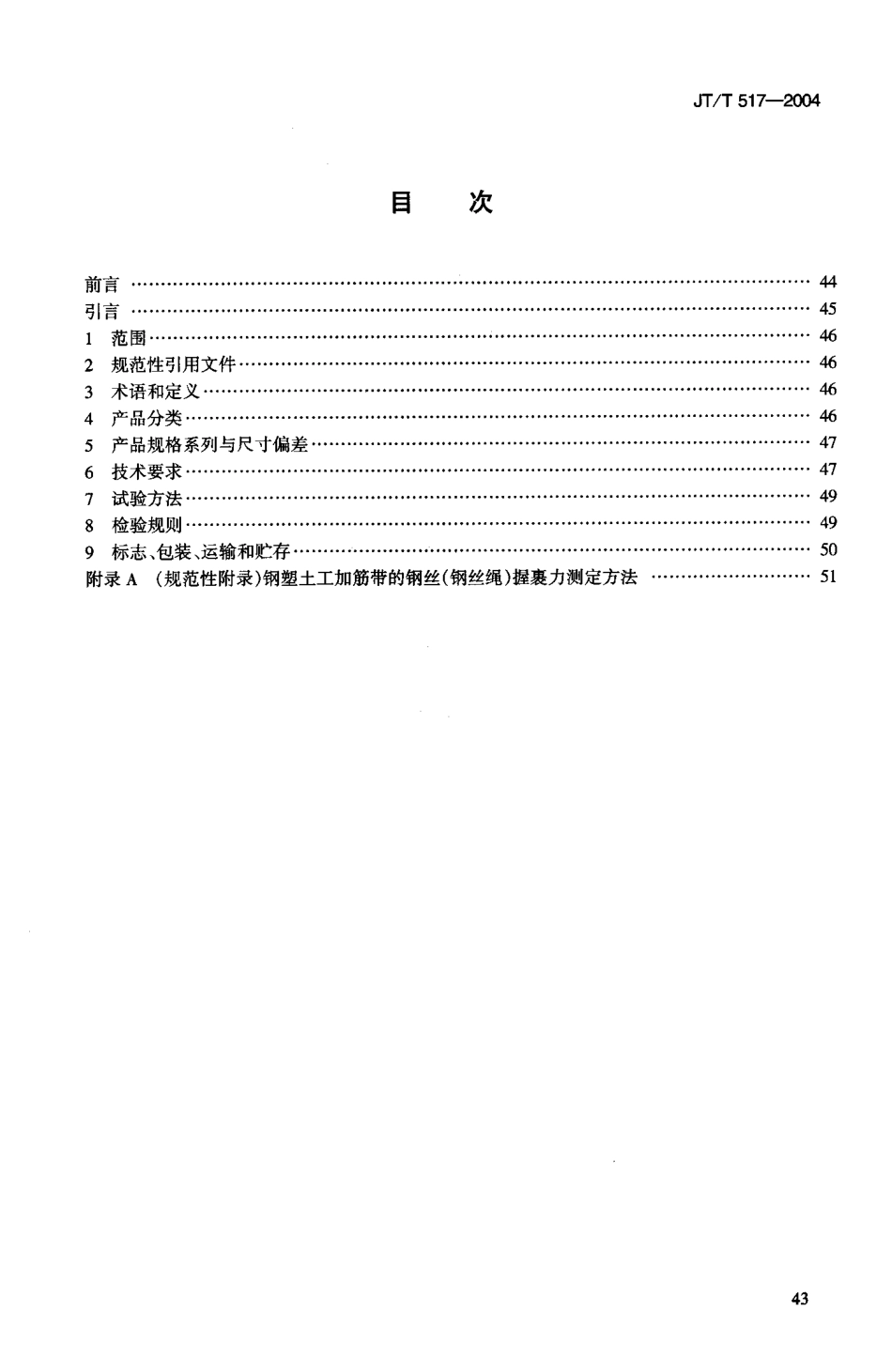

I C S 9 3.0 8 0.1 0;I CS那.1 2 0Q 2 3备案号:了中 华 夕 又民 共 和 国 交 通 行 卫杨毛 准J T/T 5 1 7-2 0 0 4公路工程土工合成材料土工加筋带G e o s y n t h e t i c s i n h i g h w a y e n g i n e e r i n g s-G e o b e l t2 0 0 4-0 4-1 6 发布2 0 0 4-0 7-1 5实施中 华 人 民 共 和 国 交 通 部发 布J T/T 5 1 7-2 0 0 4目次前言 4 4引言 4 51 范围 4 62 规范性引 用文件 4 63 术语和定义 4 64 产品分类 4 65产品 规 格系 列与 尺 寸 偏 差 .4 76 技术要求 4 77 试验方法 ，4 98 检验规则 4 99 标志、包装、运输和贮存 .。5 0附录A(规范性附录)钢塑土工加筋带的钢丝(钢丝绳)握裹力测定方法 5 1w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 4前言 本标准是土工合成材料系列产品技术标准之一，该系列标准包括土工格栅、土工膜、土工排水板(带)等产品标准，现已发布的 标准有:J T/T 4 8 0-2 0 0 2 交 通工程土工合成材料 土工 格栅 J T/T 5 1 3-2 0 0 4 公路工程土工合成材料土工网 刀/T 5 1 4-2 0 0 4 公路工程土工合成材料 有纺土工织物 仃/T 5 1 5-2 0 0 4 公路工程土工合成材料 土工 模袋 J T/T 5 1 6-2 0 0 4 公路工程土工合成材料土工格室 J T/T 5 1 7-2 0 0 4 公路工程土工合成材料 土工加筋带 JUT 5 1 8-2 0 0 4 公路工程土工合成材料 土工膜 T U T 5 1 9-2 0 0 4 公路工程土工合成材料 长丝纺粘针刺非织造土工布 刀/T 5 2 4-2 0 0 4 公路工程土工合成材料 短纤针刺非织造土工布 J T/T 5 2 1-2 0 0 4 公路工程土工合成材料 塑料 排水板(带)本标准的附录A为规范性附录。本标准由交通部公路科学研究所提出。本标准由交通部科技教育司归口。本标准起草单位:交通部公路科学研究所、重庆交通学院、重庆永固工程拉筋带厂有限公司。本标准起草 人:凌天清、李昌铸、夏晓霞、郑智能、唐建川、罗锦辉。w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 4引言 土工加筋带常常用于修筑加筋土挡墙等工程中，在这些工程中土工加筋带产品的质量直接关系到整 个工程质量的好 坏。土工加筋带由 于其力学性能好，施工方便和造价较低等特点而得到越来越广泛的应 用，因 此具有广泛的 推广应用前景。为 进一步规 范我国 交通行业土工加筋带产品质量，促进土工加筋带产品标准化、系列化，特制定本标准。w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 4公路工程土工合成材料土工加筋带1 范围 本标准 规定了土工加筋带产品(以下简称加筋带)的 术语和定义、产品分类、规格系列与尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要 求。本标准适用于 公路工 程土工加筋带。港口、铁路、水利等工程用土工加筋带可 参照执行。2 规范性引用文件 下列文 件中的条款通过本标准的引 用而 成为 本标准的条款。凡是注明日 期的引用文件 其随后所有的修改 单 不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协 议的各方 研究是否使用这些文件的最新版本。凡是不注日 期的引 用文件，其最新版本 适用于本标准。G B/T 1 0 4 0塑料拉伸性能实验方法 G B/T 4 3 5 7碳素弹簧 钢丝(n e q J I S G 3 5 2 1)G B 1 1 1 1 5低密 度聚乙烯 树脂 G B 1 1 1 1 6高密度聚乙 烯树脂 G B 1 2 0 2 3塑料打包带 G B/T 1 3 0 2 1聚乙 烯管 材和 管件碳黑含量的测定 热失重法(n e q I S O 6 9 6 4)G B/T 1 6 4 2 2.2 塑料实验 室光源暴露试验方法 第2 部分:氮 弧灯(i d t I S O 4 8 9 2-2)J T J 0 3 5公路加筋土工程施工技术规范 J T J/T 0 6(公路土工合成材料试验规程 YB/T 5 1 9 7碳素钢绞9 f3 术语和定义 下列术语和定义适用于本标准。3.1 断裂拉力b re a k t e n s i l e f o r c e 单根试样拉断过程中所能承受的 最大力，以k N 表示。3.2 伸长率 r a t i o o f e l o n g a t i o n 试样拉断后，标距部分增加的长度与原标 距长度的百分比，以S(%)表示。3.3 握裹力 w r a p f o r c e 钢丝(钢丝绳)与裹覆塑料之间的粘结力，其数值以两者之间产生滑移时的 单位长度的拉力k N/m计。4 产品分类4.1 分类4.1.1 按加筋带的受力材料分两类:塑料土工加筋带，代号为S L L D;钢塑土工加筋带，代号为G S L D.4.1.2 典型产品的断面组成见图1、图2 a 4 6w w w.b z f x w.c o mJ T/下 5 1 7-2 0 0 44.1.3 原材料名称代号见表 t o图 1 塑料土工加筋带图2 钢塑土工加筋带 表 1 原材料名称代号名称代 号一名称代号聚乙烯PE聚丙烯P P钢丝G S A钢丝绳G S B4.2 型 号 型号表示方式:口曰/曰代号力，k N塑料土工加筋带，代号S L I D;钢塑土工加筋带，代号G S I D 示例 1:断裂拉力为 l O k N的钢(丝)塑土工加筋带表示为:G S L D 1 0/G S A 示例2:断裂拉力为l O k N 的聚丙烯土工加筋带表示为:S L I D 1 0/P P5 产品规格系列与尺寸偏差5.1 规格系列 规格系列见表 2 0 表2 产品规格加 筋 带 种 类每根产品的标称断裂极限拉力，k N塑料土工加筋带(S L I D)371 01 3钢塑土工加筋带(G S L D)791 22 23 05.2 尺寸偏差 尺寸偏差见表 3 0表 3 尺寸偏差项目偏差要求标称单位长度质量相对偏差，%士5.0标称宽度相对偏差，%t 5.0标称厚度相对偏差，%士 1 0.0钢塑土工加筋带中钢丝(钢丝绳)的排列间距均匀6 技术要求6.1 力学性能6.1.1 塑料土工加筋带的技术要求应符合表 4 的规定。w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 4表 4 塑料土工加筋带的技术参数项目规格(S L I D)371 01 3每根的断裂拉力，k N_ 337X1 0办 1 3断 裂伸长率，%82%伸长率时的拉力，k N31.2X3.0办3.5_ 4.0似摩擦系数,0.4偏斜率，Im n/m(56.1.2 钢塑土工加筋带的技术要求应符合表5 的规 定。表 5 钢塑土工加筋带的技术参数项目规格(G S L D)791 22 23 0每根的断 裂拉力，k N_7李9,1 2李2 2)3 0断裂伸长率，%(3钢丝(钢丝绳)的握裹力，k N/my4_434_ 6_ 6似摩擦系数杂0.4偏斜率，rt rt n/m5钢丝(钢丝绳)排列的均匀性、塑料均匀包裹6.1.3 塑料土工加筋带光老化等级应符合表6 的 规定。表 塑料土工加筋带光老化等级光老化等级InmN 紫外线辐射强度为5 5 o w/廿照射 1 5 0 h 强度保持率，%9 5碳 黑 含 量，%一一二 2.0 t 0.5注:对用其他抗老化助剂参照执行6.1.4 塑料土工加筋带的蠕变性能要求 蠕变相对伸长率计算公式:。，二。+b l o g(0式中:6 1-蠕变相对伸长率为在荷载p作 用时间t 后的总应变量，%;E 0 受力开始时的初始应变量，%;t 试验历时，h;b-蠕变系数，b _-0.0 1 6 7 0 蠕变试验加荷水平:为产品 标称断裂拉力的6 0%;试验温度为2 0 9 0;试验总的时间为5 0 0 h o6.1.5 土工加筋带产品的最小尺寸要求 土工加筋带产品的尺寸要求见表7 0 表 7 产品的尺寸要求产品类型和规格塑料土工加筋带钢塑土工加筋带371 01 3791 22 23 0最小宽度，mm1 8253 03 53 03 03 05 0印最小厚度，rt u n1.01.31.51.52.02.02.02.22.2w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 46.2 原材料6 5.2.1 塑料材料应使用原始粒状原料，严禁使用粉状和再造粒状颗粒原料;聚丙 烯应满足G B 1 2 0 2 3 的要求;高密度聚乙 烯应满 足G B 1 1 1 1 6 的要求。6.2.2 钢丝应符合G B/T 4 3 5 7 的 要求;钢丝 绳应符合Y B/T 5 1 9 7 的要求。6.3 外观质且6.3.1 土工加筋带应色 泽均匀，无明显油污。6.3.2 产品 无破裂、损伤、穿孔、无露筋等缺陷。6.3.3 产品 表面 有粗糙整齐的花纹。6.4 成品 长度要求 土工加筋带成品每根的长度不允许小于l o o m，卷中不得有 拼段。也可根据用户需要生产。7 试验方法 土工 加筋带的断裂 拉力按J T J/T 0 6 0 的规定进行试验。土工加筋带单位长度质t按 T J/T 0 6 1 的 规定进行试验。断裂伸长率按 T J/T o 6)的规定进行试验。尺寸检测每个试样以精度为0.0 2 m m的 游标卡尺测量宽度两次，共 1 2 处，记录1 2 个测定值，求其算术平均把 六 个l m 长的 试 样 分 别 放在 感 量为。A g 的 天 平 上 称 量，求 取 平 均 值，为 每 米 质 量。外观质t 目测检查。加筋带的 似摩擦系数按 T J 0 3 5 附录一的规定测试。钢塑加筋带的握裹力按附录 A的方法测定。蠕变性能按M I T 0 6 1 的规定进行测试。塑料土工加筋带的光老化试验按G B/T 1 3 0 2 1 和G B/T 1 6 4 2 2.2 的规定进行。检验规则产品需检验合格并附有质量合格证方可出厂。检验分类检验分为出厂检验和型式检验两大类。.1 出 厂检验产品出厂时应 进行出厂检验。出厂检验的项目 为5.2,6.1.1(或6.1.2),6.1.3,6.1.5,6.3 和6.4 中234;567Q目9乳认丈值认又又又乳的各项。8.1.2 型式检验 有下列情况之一时，应进行型式检验:a)新产品投产时或老产品转厂作试制定型鉴定时;w w w.b z f x w.c o mJ T/T 5 1 7-2 0 0 4 b)正式生产后，因原材料、配方、工艺有较大的 改变，可能 影响土工加筋带性能时;c)正常生产后，如出现异常情况，产品 质量不符合要求或累计一定产量后进行例行检验时;d)产品 停产一年以上，恢复生产时;e)型式检验结果与 上次型 式检验结果有较大差异时;f)国家质量监督机构提出型 式检验的 要求时。型式检验项目包括 5.2和6 中的各项内容。8.2 组批与抽样8.2.1 组批 产品以批为单位进行验收，同 一牌号的原材料、同一配方、同一生产工艺并稳定连续生产的一定数量的产品为一批，每批数量不 超过2 0 t.8.2.2 抽样 产品 检验以 批为 单位，检验 从每 批产品中随 机抽六卷，在每卷外端除去2 m后，分别取2 m长的试样带共六根，待宽度、厚度测定后，再分 别在这六根试样带上截取 l m 长的 试样共六根。8.3 判断规则8.3.1 外观质量的 判定 产品的 外观 质量应符合6.3 的规定。8.3.2 复检判定 若6.1.1(或6.1.2)和6.1.5,6.3 和6.4 各项全部合格，而5.2 和6.3 中只有一项不合格时则判该批产品为合格批。若6.1.1(或6.1.2)有一项
