JTJ034-2000 公路路面基层施工技术规范.pdf

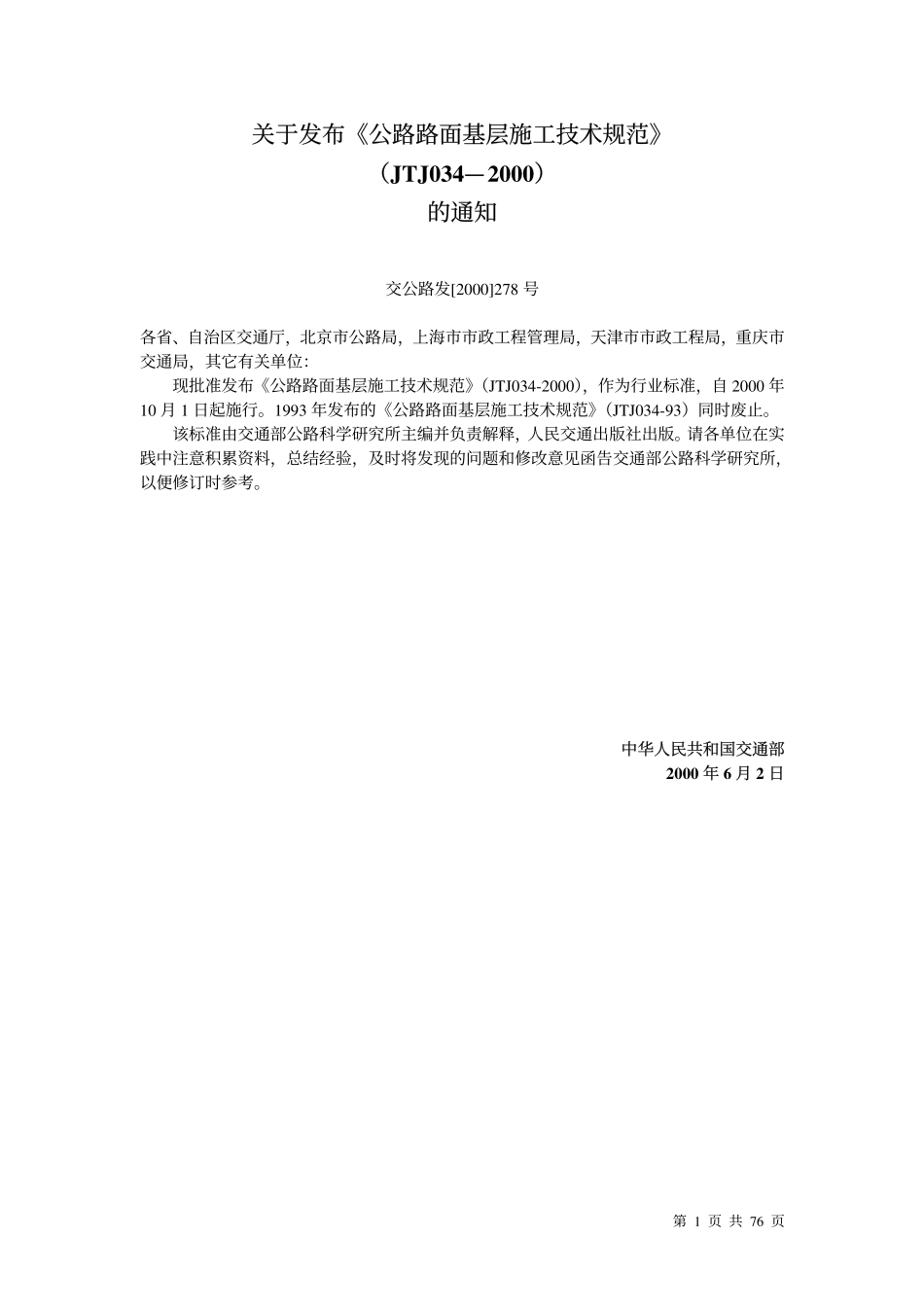

第 1 页 共 76 页 关于发布公路路面基层施工技术规范关于发布公路路面基层施工技术规范（JTJ0342000）的通知的通知 交公路发2000278 号 各省、自治区交通厅，北京市公路局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，其它有关单位：现批准发布公路路面基层施工技术规范（JTJ034-2000），作为行业标准，自 2000 年10 月 1 日起施行。1993 年发布的公路路面基层施工技术规范（JTJ034-93）同时废止。该标准由交通部公路科学研究所主编并负责解释，人民交通出版社出版。请各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部公路科学研究所，以便修订时参考。中华人民共和国交通部中华人民共和国交通部 2000 年年 6 月月 2 日日 第 2 页 共 76 页 前前 言言 80 年代，我国公路建设开始进入以高速公路为代表的新历史时期。为满足新时期公路建设的需要，1985 年交通部发布了第一版公路路面基层施工技术规范（JTJ034-85）。在总结我国初期高速公路和一级公路基层施工实践和路面使用性能的基础上，1993 年交通部又发布了第二版公路路面基层施工技术规范（JTJ034-93）。五年实践证明，凡认真贯彻该施工技术规范的不同等级公路路面的基层，都取得了良好的技术效果，路面的整体承载能力明显提高，避免了由于基层质量不好引起的路面早期损坏现象。同时，也积累了较多的基层施工经验。随着国民经济持续高速增长，我国公路交通状况又产生了明显变化，交通量增长很快，重载卡车数量显著增加，超载车辆比较普遍。新交通状况对路面基层提出了更高的技术要求。近几年施工的某些高速公路，为提高路面的整体质量，对于底基层，也用集中厂拦法和摊铺机摊铺半刚性材料；在半刚性基层养生结束后的不同时间，用路面钻机钻取试件，进一步检验基层的整体性，都取得了良好效果。上述新情况是修订公路路面基层施工技术规范（JTJ034-93）和制定本规范的主要依据。本次修订的主要内容有：将术语单列一章；调整了材料筛分的筛孔尺寸，使这与公路沥青路面施工技术规范（JTJ032）一致；基层分两层施工时，均用摊铺机摊铺混合料；提高了二级公路路面基层材料和工艺水平的要求；提高了基层材料强度标准，以适应重载车辆多的公路；增加了基层养生结束后用钻机钻取试件，以检验基层的整体性。我国幅员辽阔，各地区的气候、交通、材料、施工技术和其他自然条件有很大差异，一本统一的施工技术规范难于适应各地区的具体条件，在执行本规范时，对本规范未作规定或未作明确规定的技术内容，应总结实践经验，作出补充规定。请各有关单位将执行本规范中所发现的问题和意见函告交通部公路科学研究所（地址：北京西土城路 8 号，邮编：100088），以便下次修订时参考。主编单位：主编单位：交通部公路科学研究所 主要起草人主要起草人：沙庆林 1 总 则 1.0.1 为适应我国公路建设需要，建成质量符合要求的公路路面基层，避免因基层质量不好而产生的面层过早破坏现象，特制定本规范。1.0.2 本规范适用于新建和改建各级公路的刚性（水泥混凝土）路面、半刚性（半刚性基层沥青）路面或柔性（柔性基层沥青或中级）路面的基层和底基层施工。1.0.3 本规范规定了水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石的施工和质量管理要求。1.0.4 用沥青碎石混合料和沥青贯入式碎石做基层时，其技术要求、施工方法和质量管理应符合国家标准沥青路面施工及验收规范（GB50092）。1.0.5 用贫混凝土、碾压式混凝土做基层时，其技术要求、施工方法和质量管理应符合国家标准水泥混凝土路面施工及验收规范（GBJ97）和本规范。1.0.6 凡有可能改建提高等级的中级路面，都应采用本规范中的基层结构作为主要承重层，其上可用砂砾土、石屑土、砂土等材料做磨耗层。1.0.7 垫层的技术要求、施工方法和质量管理应符合本规范对同类材料的底基层的规定。第 3 页 共 76 页 1.0.8 本规范采用重型击实试验方法的最大干密度作为标准干密度。1.0.9 本规范涉及的试验方法应符合交通部现行有关试验规程的规定。2 术 语 2.0.1 基层 base 直接位于沥青面层下、用高质量材料铺筑的主要承重层或直接位于水泥混凝土面板下、用高质量材料铺筑的一层称做基层。基层可以是一层或两层，可以是一种或两种材料。2.0.2 底基层 sub base 在沥青路面基层下、用质量较次材料铺筑的次要承重层或在水泥混凝土路面基层下、用质量较次材料铺筑的辅助层称做底基层。底基层可以是一层或两层以上，可以是一种或两种材料。2.0.3 细粒土 fine grained soil 颗粒的最大粒径小于 9.5mm，且其中小于 2.36mm 的颗粒含量不少于 90%（如塑性指数不同的各种粘性土、粉性土、砂生土、砂和石屑等）。2.0.4 中粒土 medium grained soil 颗粒的最大粒径小于 26.5mm，且其中小于 19mm 的颗粒含量不少于 90%（如塑性指数不同的各种粘性土、粉性土、砂性土、砂和石屑等）。2.0.5 粗粒土 coarse grained soil 颗粒的最大粒径小于 37.5mm，且其中小于 31.5mm 的颗粒含量不少于 90%（如砂砾土、碎石土、级配砂砾、级配碎石等）。2.0.6 水泥稳定土 cement stabilized soil 用水泥做结合料所得混合料的一个广义的名称，它既包括用水泥稳定各种细粒土，也包括用水泥稳定各种中粒土和粗粒土。在经过粉碎的或原来松散的土中，掺入足量的水泥和水，经拌和得到的混合料在压实和养生后，当其抗压强度符合规定的要求时，称为水泥稳定土。用水泥稳定细粒土得到的强度符合要求的混合料，视所用的土类而定，可简称为水泥土、水泥砂或水泥石屑等。用水泥稳定中粒土和粗粒土得到的强度符合要求的混合料，视所用原材料而定，可简称为水泥碎石、水泥砂砾等。2.0.7 综合稳定土 composite stabilized soil 同时用水泥和石灰稳定某种土得到的强度符合要求的混合料，简称为综合稳定土。2.0.8 水泥改善土 cement improved soil 仅使用少量水泥改善级配砾石的塑性指数或提高级配砾石的强度，使其能适合做轻交通道路上沥青面层的基层，而达不到表 3.3.1 规定的强度要求时，这种材料称做水泥改善土。2.0.9 土的均匀系数 coefficient of uniformity of soil 筛分土的颗粒组成时，通过量为 60%的筛孔尺寸与通过量为 10%的筛孔尺寸之比值，称做土的均匀系数。2.0.10 集料 aggregate 由碎石（或砾石）、砂粒和粉粒（有时还可能有粘料）组成的，并以碎石（或砾石）和砂粒为主的矿料混合料，统称其为集料。粒径大于 2.36mm 的集料，称粗集料；粒径小于 2.36mm 的集料，称细集料。2.0.11 石灰稳定土 lime stabilized soil 在粉碎的或原来松散的土（包括各种粗、中、细粒土）中，掺入足量的石灰和水，经拌和、压实及养生后得到的混合料，当其抗压强度符合规定的要求时，称为石灰稳定土。第 4 页 共 76 页 用石灰稳定细粒土得到的强度符合要求的混合料，称为石灰土。用石灰稳定中料土和粗粒土得到的强度符合要求的混合料，视所用原材料而定，原材料为天然砂砾土或级配砂砾时，称为石灰砂砾土；原材料为碎石土或级配碎石时，称为石灰碎石土。用石灰稳定原中级路面，使其适应做沥青路面和水泥混凝土路面的基层时，属于石灰砂砾土或石灰碎石土。2.0.12 石灰改善土 lime improved soil 仅使用少量石灰改善级配砾石的塑性指数或提高级配砾石的强度，使其能适应做轻交通道路上沥青面层的基层，但达不到表 4.3.1 规定的强度要求时，这种材料称做石灰改善土。2.0.13 石灰工业废渣稳定土 lime industrial waste stabilized soil 一定数量的石灰和粉煤灰或石灰和煤渣与其他集料相配合，加入适量的水（通常为最佳含水量），经拌和、压实及养生后得到的混合料，当其抗压强度符合规定的要求时，称为石灰工业废渣稳定土（简称为石灰工业废渣）。一定数量的石灰和粉煤灰，一定数量的石灰、粉煤灰和土以及一定数量的石灰、粉煤灰和砂相配合，加入适量的水（通常为最佳含水量），经拌和、压实及养生后得到的混合料，当其抗压强度符合规定的要求时，分别简称为二灰、二灰土、二灰砂。用石灰和粉煤灰稳定级配碎石或级配砾石得到的混合料，当其强度符合要求时，分别称为石灰、粉煤灰级配碎石和石灰、粉煤灰级配砾石。这两种混合料又统称为石灰、粉煤灰级配集料，或分别简称二灰级配碎石、二灰级配砾石、二灰级配集料。用石灰、煤渣和土以及石灰、煤渣和集料得到的强度符合要求的混合料，分别称为石灰煤渣土和石灰煤渣集料。2.0.14 级配碎石 graded crushed rock 粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求时，称做级配碎石。2.0.15 级配砾石 graded gravel 粗、中、小砾石和砂各占一定比例的混合料，当其颗粒组成符合规定的密实缘配要求且塑性指数和承载比均符合规定要求时，称为级配砾石。2.0.16 未筛分碎石 crushed run rock 轧石机轧出来的粒径大小不一的碎石混合料，仅用一个筛孔尺寸与规定最大粒径相符的筛筛去超尺寸颗粒后得到的碎石混合料，称做未筛分碎石。它的理论颗粒组成为 1D（D 为最大粒径），并具有较好的级配。2.0.17 石屑 screenings 轧石场通过筛分设备最小筛孔（通常为 5mm 或 3mm）的细筛余料，称做石屑。其理论颗粒组成为 0dmm（d 为轧石场用最小筛孔的尺寸）。实际上，石屑中常有部分粒径大于 d的超尺寸颗粒。2.0.18 填隙碎石 dry bound macadam 用单一尺寸的粗碎石做主骨料，形成嵌锁结构，起承受和传递车轮荷载的作用，用石屑做填隙料，填满碎石间的孔隙，增加密实度和稳定性，这种材料称做填隙碎石。2.0.19 松铺厚度 thickness of uncompacted layer 用各种不同方法摊铺任何一种混合料时，其密实度经常显著小于碾压后达到的规定密实度。这种未经压实的材料层厚度称为松铺厚度。2.0.20 松铺系数 coefficient of loose paving material 材料的松铺厚度与达到规定压实度的压实厚度之比值称为松铺系数，常精确到小数点后两位。第 5 页 共 76 页 3 水泥稳定土 3.1 一般规定 3.1.1 按照土中单个颗粒的粒径大小和组成，将土分为细粒土、中粒土和粗粒土三种。3.1.2 水泥剂量以水泥质量占全部粗细土颗粒（即砾石、砂粒、粉粒和粘粒）和干质量的百分率表示，即水泥剂量=水泥质量/干土质量。3.1.3 水泥稳定土可适用于各级公路的基层和底基层，但水泥土不得用做二级和二级以上公路高级路面的基层。3.1.4 水泥稳定中粒土和粗粒土用做基层时，水泥剂量不宜超过 6%。必要时，应首先改善集料的级配，然后用水泥稳定。在只能使用水泥稳定细粒土做基层时或水泥稳定集料的强度要求明显大于规定时，水泥剂量不受此限制。3.1.5 水泥稳定土结构层宜在春末和气温较高季节组织施工。施工期的日最低气温应在 5以上，在有冰冻的地区，并应在第 1 次重冰冻（-3-5）到来之前半个月到一个月完成。3.1.6 在雨季施工水泥稳定土，特别是水泥土结构层时，应特别注意气候变化，勿使水泥和混合料遭雨淋。降应时应停止施工，但已经摊铺的水泥混合料应尽快碾压密实。路拌法施工时，应采取措施排除下承层表面的水，勿使运到路上的集料过分潮湿。3.1.7 水泥稳定土结构层施工时，应遵守下列规定：（1）土块应尽可能粉碎，土块最大尺寸不应大于 15mm。（2）配料应准确。（3）路拌法施工时水泥应摊铺均匀。（4）洒水、拌和均匀。（5）应严格控制基层厚度和高程，其路拱横坡应
