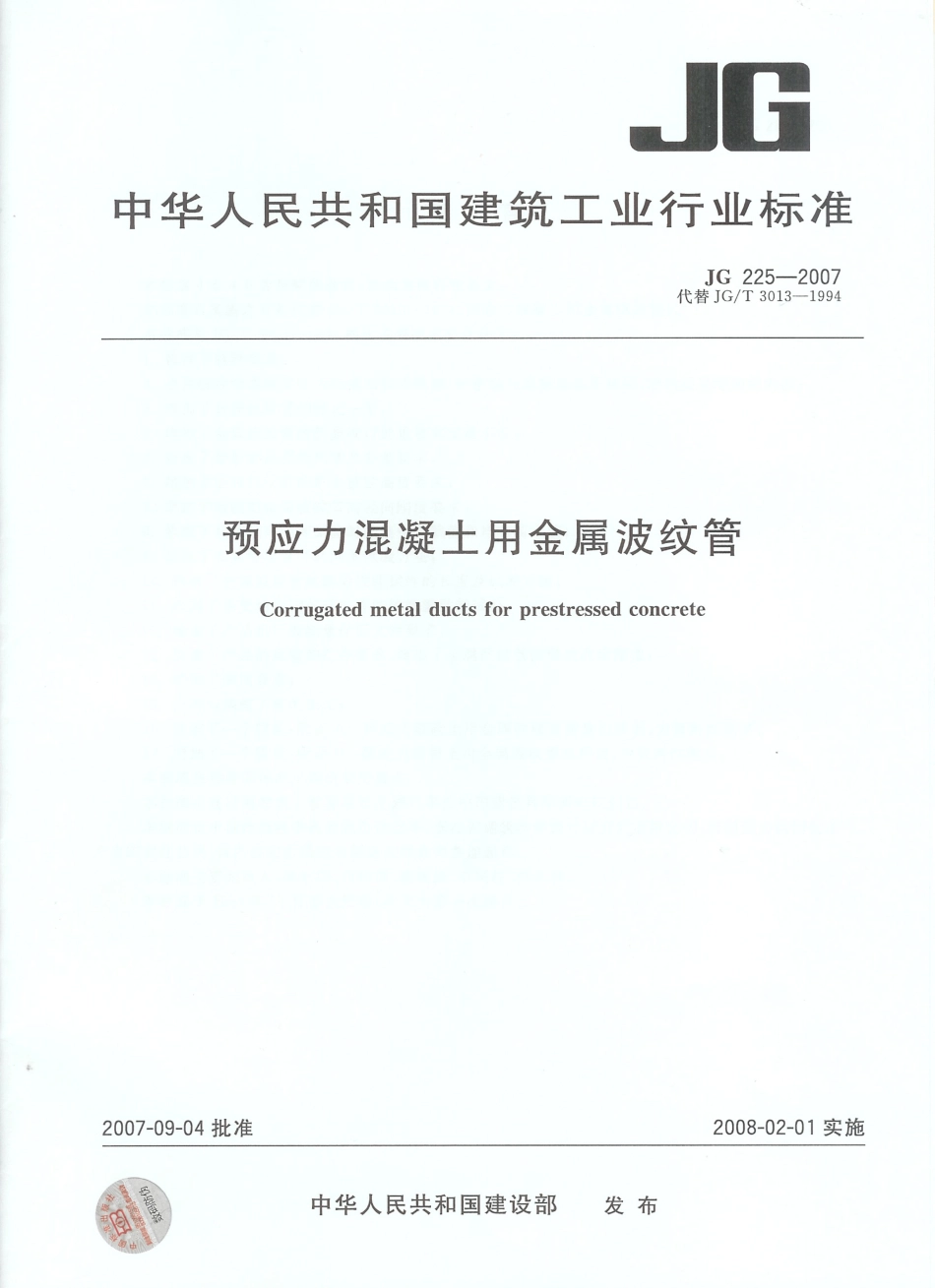

JG225-2007 预应力混凝土用金属波纹管.pdf

JG225-2007表1圆管内径与钢带厚度对应关系表单位为毫米圆管内径40455055606570758085909596102108114120126132最小钢标准型0.280.280.300.300.300.300.300.300.350.350.350.350.400.400.400.400.400.400.40带厚度增强型0.300.300.350.350.350.350.400.400.400.450.45一0.500.500.500.500.500.500.60a直径95mm的波纹管仅用作连接用管。注：当有可靠的工程经验时，金属被纹管的钢带厚度可进行适当调整。表2扁管规格与钢带厚度对应关系表单位为毫米扁管规格52206520782060X2276229022标准型0.30.350.400.350.400.45最小钢带厚度增强型0.400.450.400.450.504.2外观预应力混凝土用金管外观应清洁，内外表面应无锈蚀、油污、附着物、孔洞和不规则的褶皱，咬口无开裂、脱扣。4.3构造4.3.1预应力混凝金属波纹管螺旋向宜为右旋。4.3.2预应力混漾土用金属波纹管折叠咬口的重叠部分宽度不应小于钢带厚度的。倍，且不应小于2.5mm。折叠咬部为的剖面结构如图1所示。图1金属波纹管折叠咬口剖面结构4.3.3预应力混凝金属波纹管折叠咬口部分之间的凸起波纹顶部和根部为应为圆弧过渡，不应有折角。4.4尺寸4.4.1预应力混凝土用这圆管的内径尺寸及其允许偏差应有合的。表3圆管内径尺寸及其允许偏差单位为毫米内径4045505570758085909596108114120126132允许0.5偏差注：表中未列尺寸的规格由供需双方协议确定。4.4.2预应力混凝土用金属波纹扁管的内径尺寸及其允许偏差应符合表4的规定。表4扁管内径尺寸及其允许偏差单位为毫米适用于12.7预应力钢绞线适用于15.2预应力钢绞线长度h202020222222短轴方向允许偏差0,+1.00,+1.5长度b526578607690长轴方向允许偏差1.01.5注：表中未列尺寸的规格由供需双方协议确定。
