GB50308-2008 城市轨道交通工程测量规范.pdf

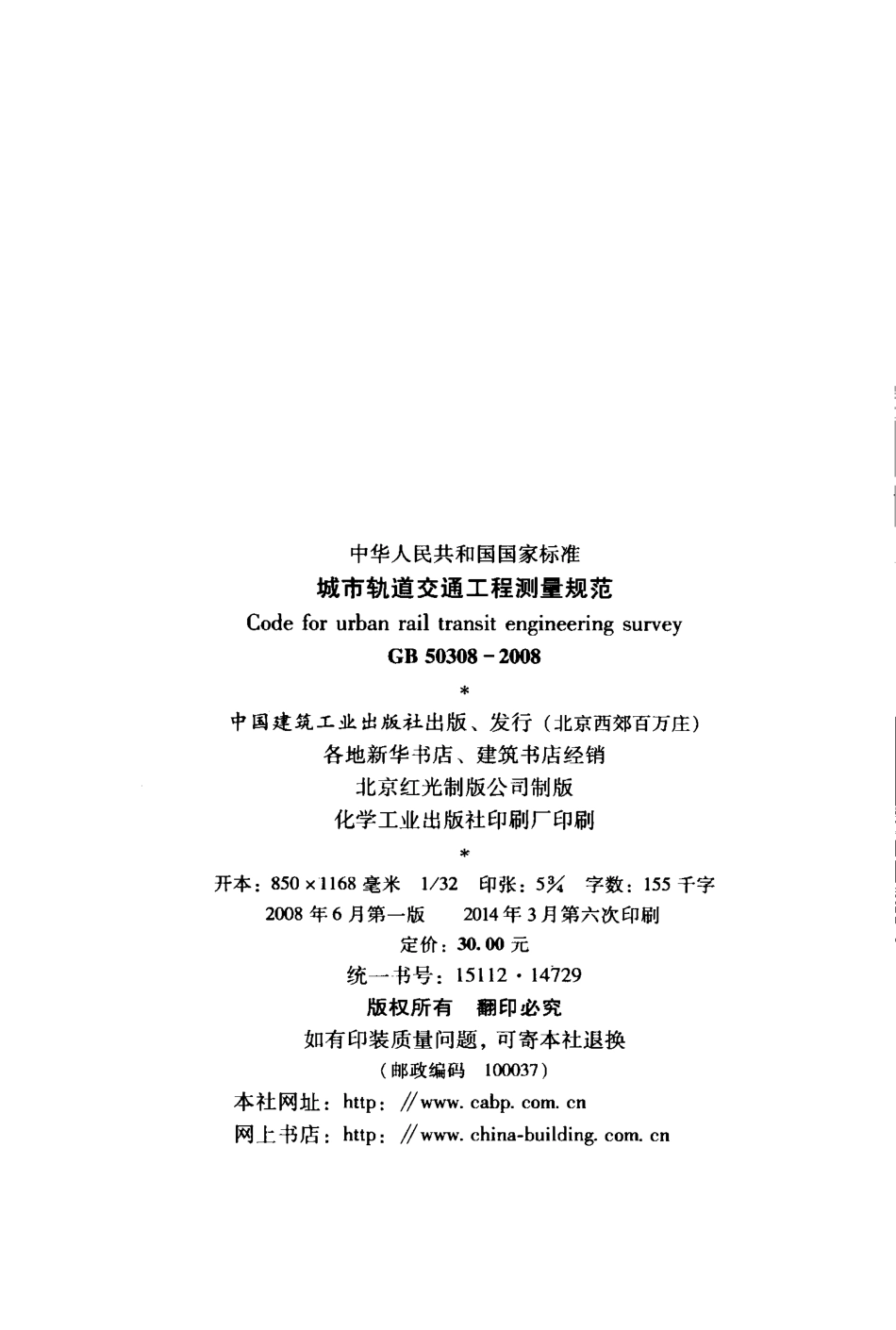

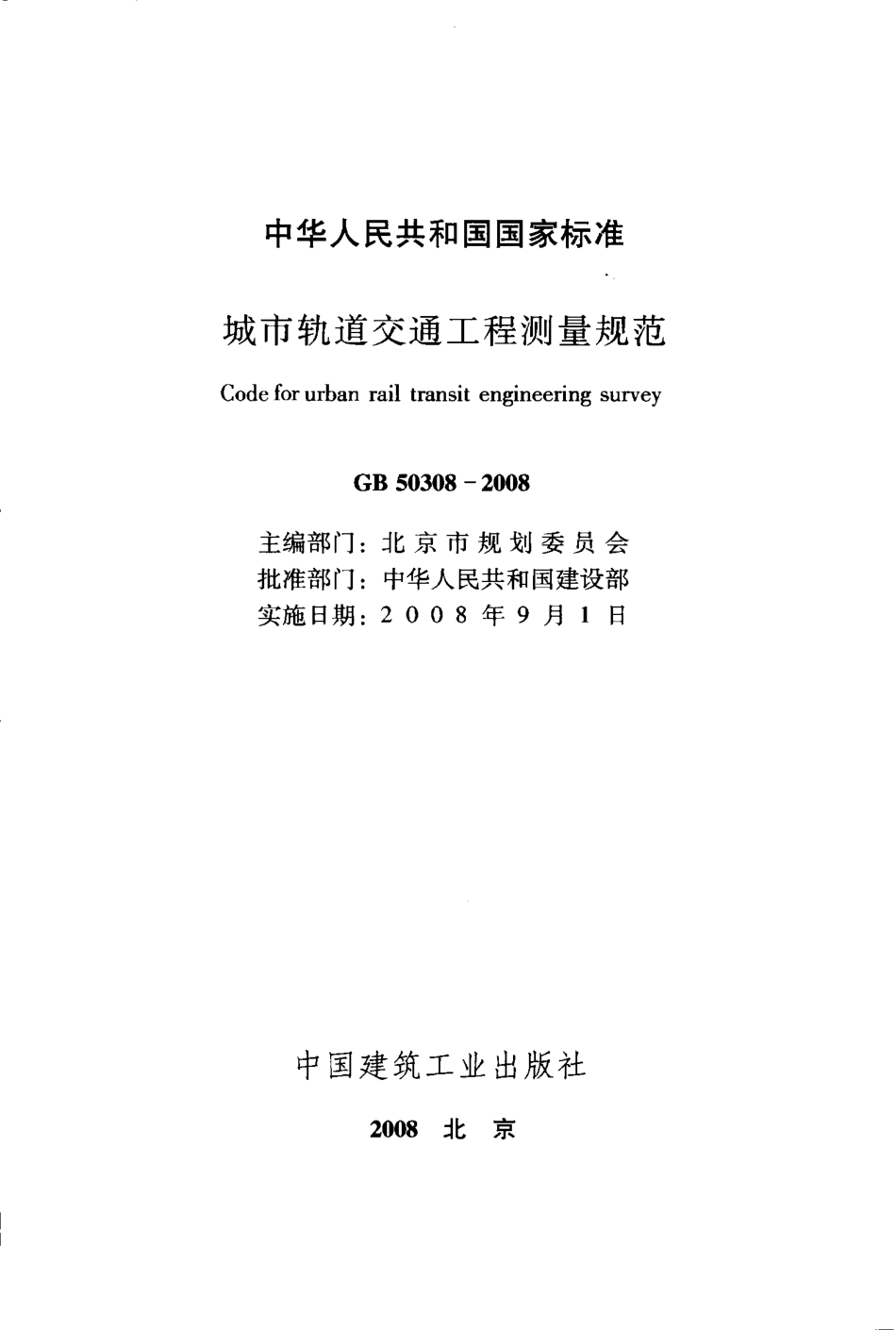

UDC中华人民共和国国家标准P2008G B 50308 2008城市轨道交通工程测量规范Code for urban rail transit engineering survey03 10 发布 2008-09-01 实施中 华 人 民 共 和 国 建 设 中华人民共和国质量监督检验检疫总局城市轨道交通工程测量规范Co d e f o r u r ban r ai l t r an s i t e n g i n e e r i n g s u r v e yG B 50308-2008主编部门：北 京 市 规 划 委 员 会 批准部门：中华人民共和国建设部 实施日期：2 0 0 8年 9 月 1 日中华人民共和国国家标准中 国 建 筑 工 业 出 版 社2 0 0 8 北 京中华人民共和国国家标准 城市轨道交通工程测量规范Co d e f o r u r ban n e e r i n g s u r v e y中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版 化学工业出版社印刷厂印刷*开本：8 50 x 1 1 68毫 米1/32印张：5%字数：1 55千字 20 0 8年6月第一版 20 1 4年3月第六次印刷 定价：3 0.0 0元 统一书号：1 51 1 2 1 4729 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码1 0 0 0 3 7)本社网址：h t t p:/w w w.c abp.c o m.c n 网上书店：h t t p:/w w w.c h i n a-bu i l d i n g,c o m.c n中华人民共和国建设部 公 告第8 28号建设部关于发布国家标准 城市轨道交通工程测量规范的公告现 批 准 城市轨道交通工程测量规范为国家标准，编号为 GB 50 3 0 8-20 0 8，自 20 0 8 年 9 月 1日起实施。其中，第 1.0.7、6.1.8、1 8.5.1、1 8.6.4 条 为 强 制 性 条 文，必 须 严 格 执 行。原 地下铁道、轻 轨 交 通 工 程 测 量 规 范 GB 50 3 0 8 -1 999同时 废止。本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部20 0 8 年 3月 1 0 日本规范是根据建设部“关 于 印 发 20 0 6年工程建设标准规 范制定、修 订 计 划（第一批）的通知”（建 标 20 0 6 77号）的要求，由主编单位北京城建勘测设计研究院有限责任公司，会 同来自全国生产、教学、科研和管理的参编单位及专家组成修订 组，对 原 规 范 地下铁道、轻轨交通工程测量规范GB 50 3 0 8 -1 999进行全面修订而成。在修订过程中，修订组广泛调查和总结了原规范执行情况，根据近年来我国城市轨道交通工程的发展状况，吸收了城市轨道 交 通 工程 测 量 的 有 关实 践、科 研 和 技 术 发 展 成 果，借鉴了国(境）外有关成功经验和先进技术，并以多种方式，广泛征求了 全国城市轨道交通工程测量方面有关专家和单位的意见，经反复 讨论、修改，最后经审查定稿形成本规范。修订后根据专家建议将本规范更名为 城市轨道交通工程测 量规范，本规范在原规范1 8 章 和 1 2个附录的基础上修订为20 章 和 1 1 个 附 录。新 增 加 的 内 容 有 第 1 6章、第 20 章 和 第 5.4、6.6、6.7,1 9.6 节等内容，原有各章节条文的内容也进行较为 全面的修订。本 规 范 中 以 黑 体 字 标 识 的 条 文 为 强 制 性 条 文，必须严格 执行。本规范由建设部负责管理和对强制性条文的解释，主编单位 负责具体技术内容的解释。在执行过程中，请各单位结合工程实 践，如发现需要修改或补充之处，请将意见和建议寄至北京城建 勘测设计研究院有限责任公司 城市轨道交通工程测量规范国 家 标 准 管 理 组（地 址：北 京 市 朝 阳 区 安 慧 里 5 区 6 号；邮 编：1 0 0 1 0 1;E-mai l ：w e bmas t e r c k i.c o m.c n)0本规范的主编单位、参编单位和主要起草人：主 编 单 位：北京城建勘测设计研究院有限责任公司 参 编 单 位：（按笔画排序）上海岩土工程勘察设计研究院有限公司 广州市地下铁道设计研究院 中铁工程设计咨询集团有限公司 天津市测绘院北京市轨道交通建设管理有限公司 北京市测绘设计研究院 同济大学沈阳市勘察测绘研究院 南京测绘勘察研究院有限公司 重庆市轨道交通设计研究院有限责任公司 深圳市勘察测绘院 解放军信息工程大学 主要起草人：秦 长 利（以下按姓氏笔画排序）于来法马全明马尧成马海志王双龙王荣权王镇全张忠良张晓沪李小果陈乃权陈大勇孟志义林 莉钟金宁凌志平黄 勇潘国荣目 次m.i术语和符号.32.1 雜.32.2.5地面平面控制测量.73.1 一般规定.73.2卫星定位控制网测量.73.3精密导线网测量.12地面高程控制测量.1 74.1 一 般 规 定.1 74.2水准网测量.1 8线路带状地形测量.215.1 一般规定.215.2 图根控制测量.225.3线路带状地形图测绘.235.4航空摄影测量.24专项调查与测绘.276.1 一般规定.276.2地下管线调查与测绘.296.3地下建筑测绘.3 16.4跨越线路的建筑测绘.3 26.5水域地形测量.3 26.6房屋拆迁测量.3 46.7勘测定界测量.3 5线路定线及纵横断面测量.3 867.1 般 规 定.3 87.2初步设计定线测量.3 87.3纵横断面测量.3 97.4地面施工定线测量.418车辆段测量.428.1 一 般 规 定.428.2 车辆段施工控制测量.428.3施工场地测量.438.4建筑及附属设施施工测量.448.5车场线、出入线及地面联络线测量.459联系测量.469.1 一般规定.469.2地面近井点测量.479.3联系三角形测量.479.4 陀螺经纬仪、铅垂仪（钢丝）组合定向测量.489.5 导线直接传递测量.499.6 投点定向测量.499.7 高程联系测量.5010地 下 控 制 测 量.511 0.1 一般规定.5110.2平面控制测量.5110.3高程控制测量.521 1暗挖隧道、车站施工测量.5311.1 一般规定.531 1.2 施工导线和施工高程测量.5311.3车站施工测量.5411.4矿山法区间隧道施工测量.55t11.5 盾构法区间隧道施工测量.5611.6贯通误差测量.5812明挖隧道、车站施工测量.59712.1 一般规定.591 2.2 基坑围护结构施工测量.591 2.3 基坑开挖施工测量.601 2.4 结构施工测量.601 3 高架结构施工测量.621 3.1 般规定.6213.2柱、墩基础放样测量.6213.3柱、墩施工测量.6313.4横梁施工测量.6413.5纵梁施工测量.641 4 线路中线调整和结构断面测量.651 4.1 一般规定.6514.2线路中线调整测量.6614.3结构断面测量.6714.4变更后的线路中线调整测量.681 5 铺 轨 基 标 测 量.6915.1 一般规定.6915.2控制基标测量.6915.3加密基标测量.7015.4道岔基标测量.711 6 磁悬浮和跨座式轨道交通工程测量.7316.1磁悬浮轨道交通工程测量.7316.2跨座式轨道交通工程测量.741 7 设 备 安 装 测 量.771 7.1 般规定.7717.2接触轨、接触网安装测量.7717.3隔断门安装测量.7817.4行车信号与线路标志安装测量.7817.5车站站台及屏蔽门安装测量.7818 变 形 监 测.8081 8.1 一般规定.8 018.2监测控制网测量.8 218.3结构施工变形监测.8 418.4施工阶段沿线环境变形监测.8 618.5运营阶段变形监测.8 718.6资料整理与信息反馈.8 81 9 竣工测量.901 9.1 一般规定.9019.2线路轨道竣工测量.901 9.3 区间、车站和附属建筑结构竣工测量.9119.4线路沿线设备竣工测量.9219.5地下管线竣工测量.9319.6磁悬浮和跨座式轨道交通工程竣工测量.932 0测量成果资料验收.95附录A地面平面控制测量.97附录B地面高程控制测量.1 0 2附录C线路定线测量.1 0 4附录D陀螺经纬仪、铅垂仪组合定向图.1 0 6附录E地下平面和高程测量.1 0 7附录F高架线路施工测量.1 1 0附录G线路中线调整测量.1 1 1附录H铺 轨 基 标 测 量.1 1 5附录J变形监测.H9附录K竣 工 测 量.1 22本规范用词说明.1 25附：条文说明.1 2791.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交 通工程测量技术要求，遵循技术先进、经济合理、质量可靠和安 全适用的原则，制定本规范。1.0.2本规范适用于城市轨道交通新建和旧线改造及运营期间 的工程测量。1.0.3在同一城市内的轨道交通工程控制测量应满足下列要求：1平面和高程系统应与所在城市平面和高程系统一致；2 工程建设前应在城市一、二等平面和高程控制网的基础 上，建立专用平面、高程施工控制网，其与现有城市控制网重合 点的坐标及高程较差，应分别不大于50 mm和20 mm;3 施工前应对已建成的平面、高程控制网进行复测，建设 中应对其进行检测。1.0.4城市间的轨道交通工程控制测量除应满足本规范1.0.3 条中的2、3款外，还应采用统一的坐标、高程系统，当城市间 坐标、高程系统不一致时应进行相应的换算。1.0.5线路工程控制测量应采用附合导线（网）和附合高程路 线的形式。特殊情况下采用支导线、支水准路线时，必须制定检 核措施。1.0.6在隧道贯通前，联系测量、地下平面控制测量和地下高 程控制测量，随工程进度应至少独立进行三次，满足限差后应以 各次测量的平均值指导隧道贯通。1.0.7 暗、明 挖 隧 道 和 高 架 结 构 横 向 贯 通 测 霣 中 误 差 为 士5 0m m,高程贯通测量中误差为士25mm。1.0.8施工期间内和运营期一定时间内，应对线路结构和.临近 主要建筑、管线等进行变形监测，并应制定应急变形监测方案。1.0.9竣工测量应按工程竣工验收要求进行，其工作内容和测 量技术要求，应符合现行国家测量规范、工程验收规范以及工程 资料管理相关要求。1.0.10应根据国家有关法规，定期对测量仪器和工具进行检 定。作业时应避免作业环境对仪器的影响。1.0.11城市轨道交通工程测量除执行本规范外，还应符合国家 现行的有关标准的规定。2术语和符号2.1术 语2.1.1 城市轨道交通 u r ban r ai l t r an s i t,mas s t r an s i t在不同型式轨道上运行的大、中运量的城市公共交通工具，是当代城市中地铁、轻轨、单轨、直线电机、磁浮等轨道交通的 总称。2.1.2 地铁 me t r o,u n d e r g r o u n d r ai l way,s u bway,t u be在城市中修建的高速、大运量的用电力机车牵引的轨道交 通，远期单向高峰小时客流量超过3 0 0 0 0人次。线路通常设在地 下隧道中，有时也从地下延伸至地面或高架桥上。2.1.3 轻轨 l i g h t r ai l t r an s i t在城市中修建的高速、中运量的轨道交通客运系统，远期单 向高峰小时客流量在1 0 0 0 03 0 0 0 0人次之间。线路设在地面、高架桥上或地下。2.1.4 精密导线 p r e c i s e t r av e r s e城市轨道交通工程平面控制网的二等网，其测量技术要求与 国家和城市现行规范中的四等导线基本一致，主要是缩短了导线 总长度与导线边长，提高了点位精度。2.1.5 二等水准 p r e c i s e l e v e l l i n g城市轨道交通工程
