JTGT C21-02-2014 公路工程卫星图像测绘技术规程.pdf

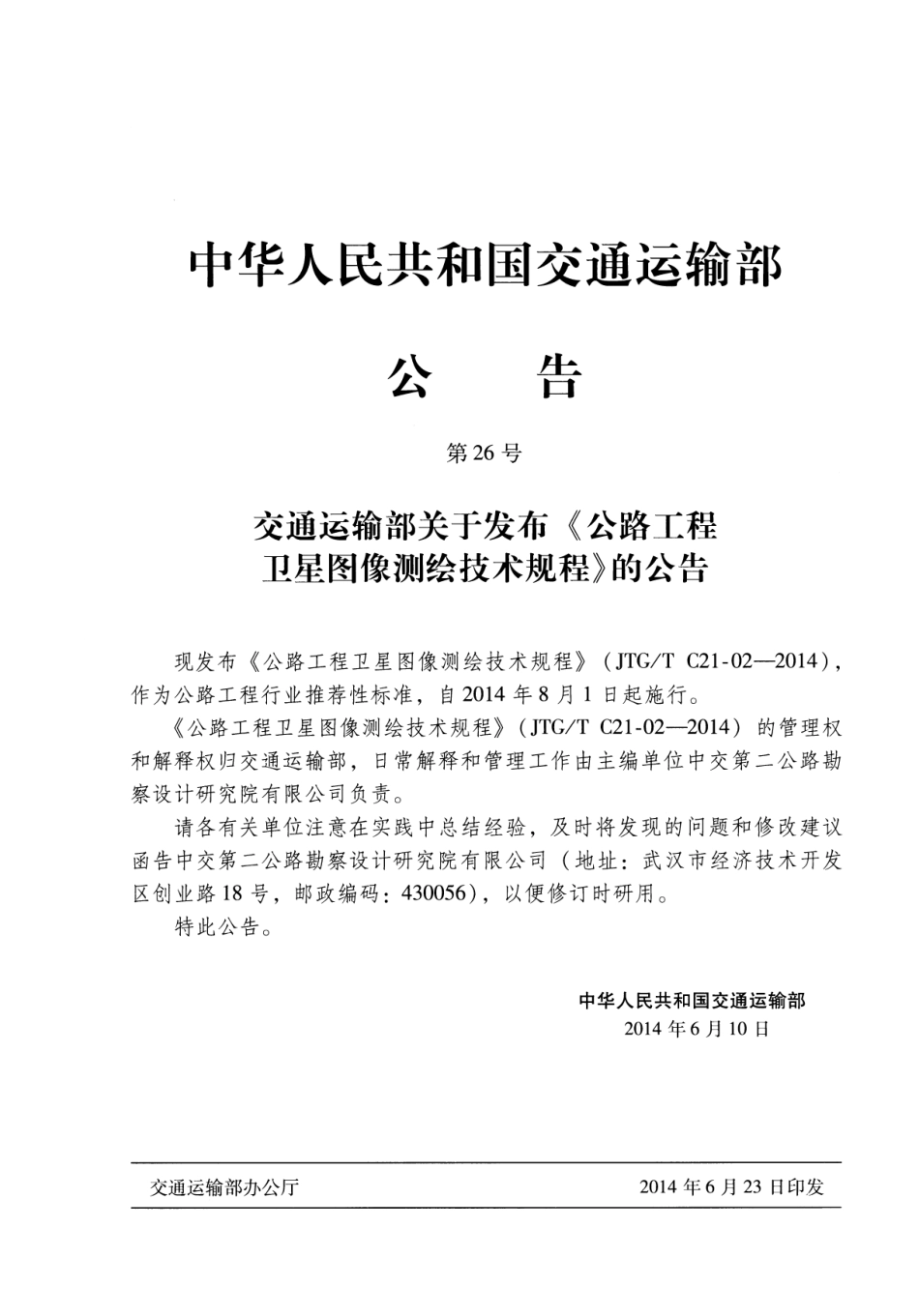

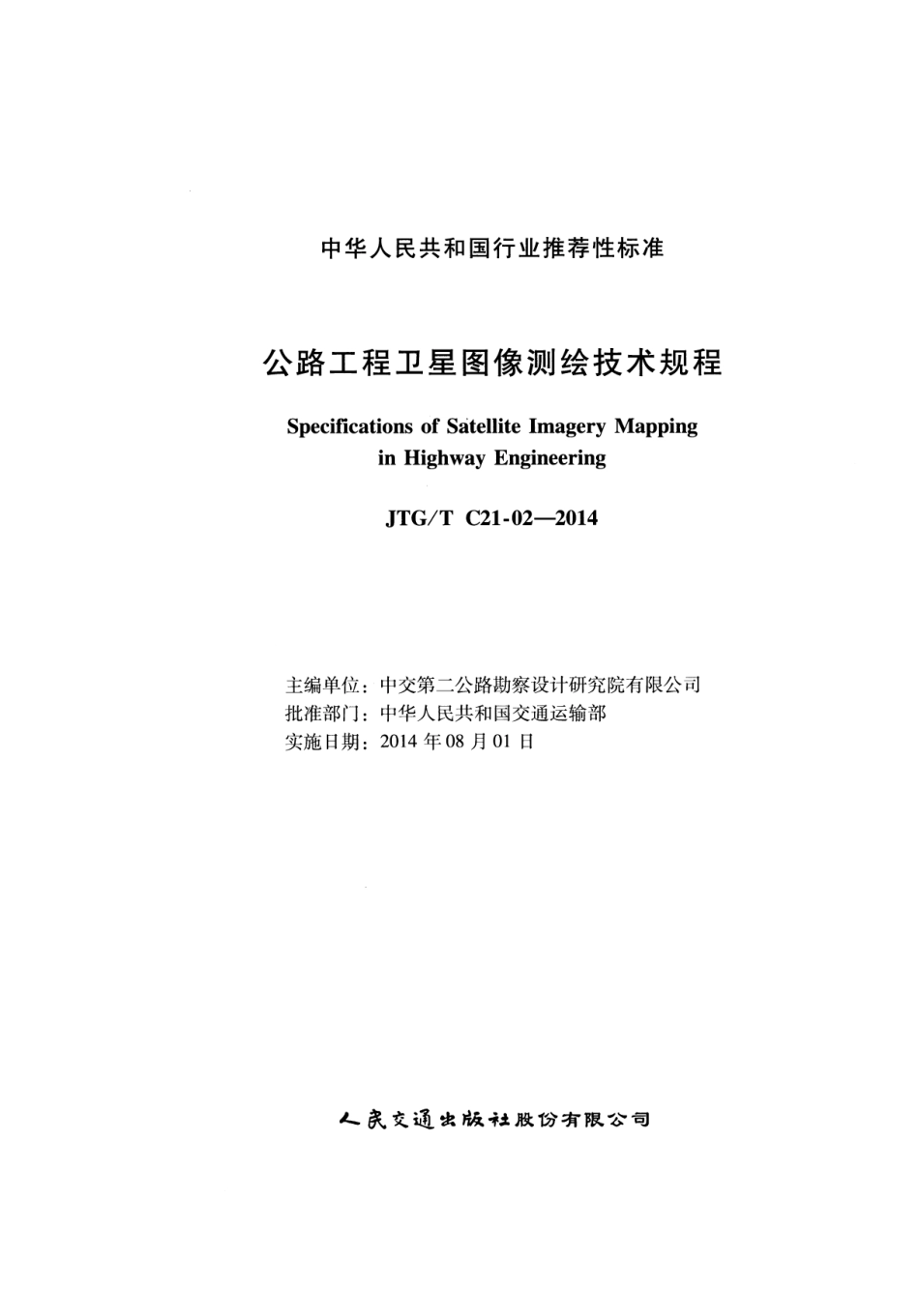

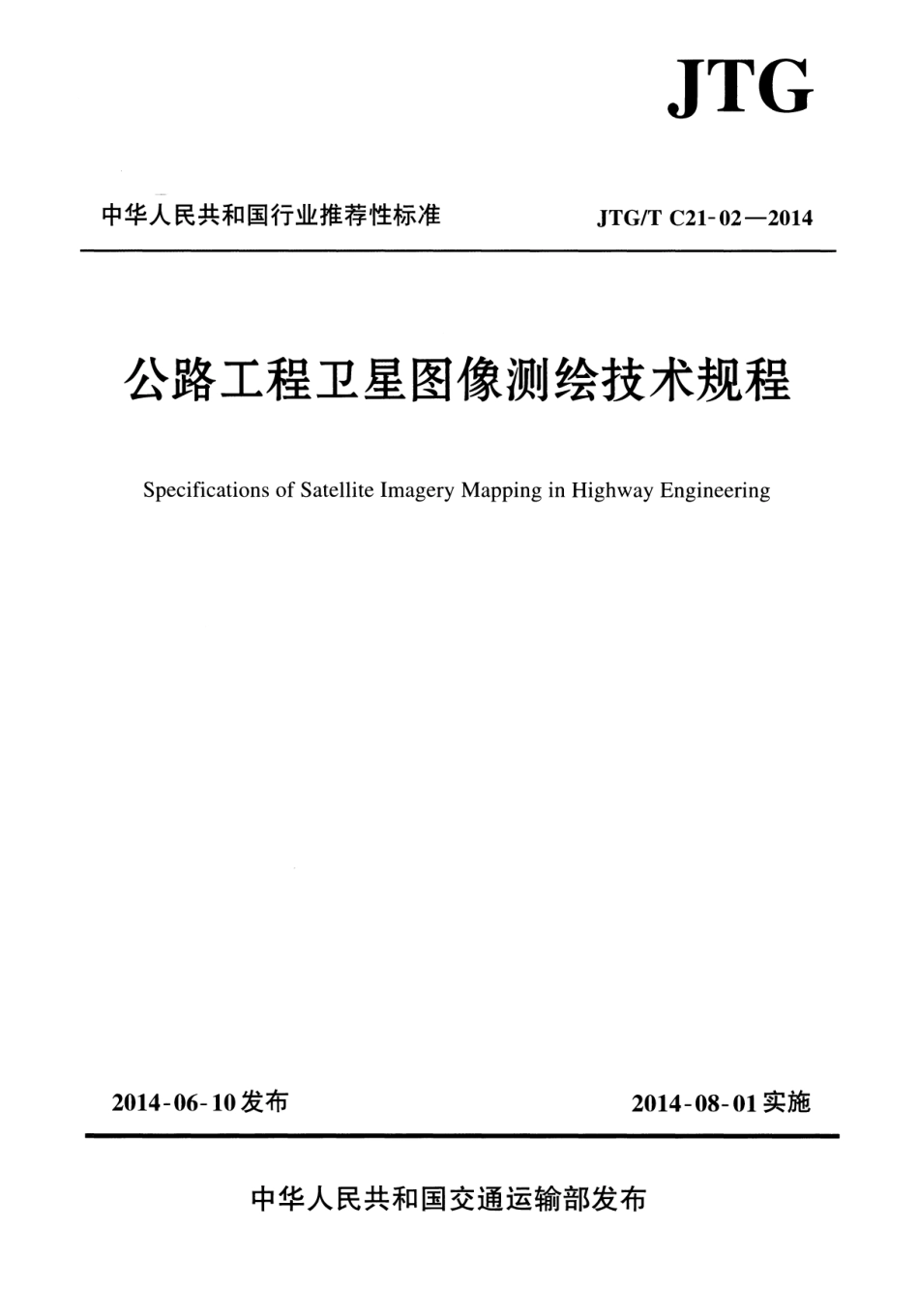

JTG 中华人民共和国行业推荐性标准JTG/T C21-02-2014 公路工程卫星图像测绘技术规程Specifications of Satellite Imagery Mapping in Highway Engineering 2014-06-10发布2014-08-01实施中华人民共和国交通运输部发布w w w.w e b o o s.co m中华人民共和国行业推荐性标准公路工程卫星图像测绘技术规程Specifications of Stellite Imagery Mapping in Highway Engineering JTG/T C21-02-2014 主编单位:中交第二公路勘察设计研究院有限公司批准部门:中华人民共和国交通运输部实施日期:2014年08月01日良交通去版社肤份有限司w w w.w e b o o s.co m中华人民共和国交通运输部公第26号主七口交通运输部关于发布公路王程卫星图像测绘技术规程的公告现发布公路工程卫星图像测绘技术规程(JTG/T C21-02-2014),作为公路工程行业推荐性标准，自2014年8月1日起施行。公路工程卫星图像测绘技术规程(JTG/T C21-02-2014)的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第二公路勘察设计研究院有限公司负责。请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告中交第二公路勘察设计研究院有限公司(地址:武汉市经济技术开发区创业路18号，邮政编码:430056)，以便修订时研用。特此公告。交通运输部办公厅中华人民共和国交通运输部2014年6月10日2014年6月23日印发w w w.w e b o o s.co m前曰目IJ1=1 根据交通运输部厅公路字(2011J 115号文关于下达2011年度公路工程标准制修订项目计划的通知的要求，由中交第二公路勘察设计研究院有限公司承担公路工程卫星图像测绘技术规程(以下简称本规程)的制定工作。1m或更高地面分辨率的卫星图像，己能满足工程建设勘察设计的需要。我国公路行业自2001年研究并应用1m或更高地面分辨率的卫星图像进行公路建设以来，各勘察设计单位结合工程建设特点对卫星图像进行了大、中比例尺数字化测绘及设计集成应用。为科学、合理地确定卫星图像测绘技术指标，统一指导工程实践，本规程编写组在总结、归纳公路工程卫星图像测绘研究与工程应用经验的基础上，结合行业特点，对相关技术指标进行了充分验证。本规程共有11章和2个附录，分别为:1总则、2术语、3资料搜集与技术计划制订、4卫星图像数据采集、5卫星图像控制测量、6卫星图像调绘、7卫星图像区域网平差、8数字高程模型生成、9数字正射影像图制作、10数字线划地形图生产、11地形图修测、附录A地形要素分类及属性和附录B地形要素变化率计算方法。请各有关单位在执行过程中，将发现的问题和意见，函告本规程日常管理组，联系人:陈楚江(地址:武汉市经济技术开发区创业路18号，中交第二公路勘察设计研究院有限公司，邮编:430056;电话:027-84214097;传真:027-84214349;邮箱:咛)，以便修订时参考。主编单位:中交第二公路勘察设计研究院有限公司主编:陈楚江主要参编人员:赵喜安明洋余绍淮王刊生胡爱华张霄主审:黄文元w w w.w e b o o s.co m目次目次1 总则-2 术语33 资料搜集与技术计划制订.3.1 资料搜集-3.2 资料分析3.3 技术设计书编写64 卫星图像数据采集.74.1 一般规定74.2 卫星图像地面分辨率选择74.3 卫星图像采集4.4 质量检查94.5 资料提交95 卫星图像控制测量.105.1 一般规定.105.2 图像控制点布设.105.3 图像控制点测量5.4 资料提交136 卫星图像调绘.14 6.1 一般规定146.2 调绘范围确定.146.3 地物与地貌调绘146.4 资料提交167 卫星图像区域网平差.177.1 一般规定177.2 卫星图像连接点选择177.3 卫星图像坐标量测7.4 卫星图像区域网平差7.5 资料提交198 数字高程模型生成.20 8.1 一般规定208.2 数据采集.20 w w w.w e b o o s.co m公路工程卫星图像测绘技术规程(JTG/TC21-02-2014)8.3 数据处理218.4 质量检查28.5 资料提交239 数字正射影像图制作249.1 一般规定249.2 数据处理249.3 质量检查29.4 资料提交2610 数字线划地形图生产2710.1 一般规定2710.2 数据采集2710.3 数据编辑2810.4 质量检查2910.5 资料提交.30 n 地形图修测.31 11.1 一般规定.31 11.2 数据采集与编辑3111.3 质量检查3211.4 资料提交32附录A地形要素分类及属性.33附录B地形要素变化率计算方法35本规程用词用语说明.M2 w w w.w e b o o s.co m总贝IJ1 总则1.0.1 为适应我国公路建设需要，规范公路工程卫星图像测绘工作技术要求，制定本规程。1.O.2 本规程适用于采用卫星图像测绘公路工程1:2000、1:5000、1:10 000数字高程模型、数字正射影像图、数字线划地形图。1.O.3 公路工程卫星图像测绘的数学基础应符合下列规定:1 测绘成果坐标系统宜采用2000国家大地坐标系。当搜集2000国家大地坐标系的大地点有困难时，坐标系统可采用1980西安坐标系或1954年北京坐标系。2 测绘成果高程系统宜采用1985国家高程基准。当搜集1985国家高程基准的水准点有困难时，高程系统可采用1956年黄海高程系。3 投影面的选择应使测区内投影长度变形值小于25mm/km。1.O.4 地形类别划分应符合表1.O.4的规定。当地面坡度与相对高差有矛盾时，应以地面坡度划分为主。地形类别地面坡度(0)相对高差t:，.h(m)表1.O.4 地形类别划分平原|微丘3 3运10t:，.h20 20,t:,.h 80 1.O.5 基本等高距应依据地形类别按表1.O.5确定。表1.0.5基本等高距(m)成图比例尺平原微丘1:2000 1.0 1.0 1:5000 1.0 2.0 1:10000 2.0 2.0 1.O.6 地形图精度应符合下列规定:1 地物点平面位置中误差应小于表1.O.6-1的规定值。重丘山岭10，25 二三2580 t:.h 20 观测次数(次)双基站1，单基站33 5.3.3 平面位置导线测量技术要求应符合表5.3.3的规定。表5.3.3导线测量技术要求导线类别地形类别路线全长边数测角中误差方位角闭导线闭合差距离往返测较差(图上mm)(条)()合差()(图上mm)(图上mm)平原、微丘3500 12 20 运24/0.5 附合导线重丘、山岭4500 15 20 运24/O.7 支导线9 3 20 3(+bD)一一一注:1.n为转折角个数。2.a为标称精度中的固定误差(mm);b为标称精度中的比例误差(mm/km);D为边长度(km)。5.3.4 卫星图像控制点的高程测量可采用水准测量、光电测距三角高程测量或全球导航卫星系统高程测量。5.3.5 水准测量应起闭于高程控制点。水准测量技术要求应符合表5.3.5的规定。节点间或节点与高级点间的长度不得大于表5.3.5中规定的水准路线长度的o.7倍。表5.3.5水准测量技术要求水准路线长度L观测次数往返较差、附合或闭合每公里观测(km)视线长度路线闭合差(mm)高差全中误差(m)(mm)附合或闭支线附合或支线或与平原、微丘重丘、山岭合路线闭合路线已知点联测:0:;20:0:;6 军军3:0:;100 往一次往返各一次运40/运12/一一注:n为测站数。5.3.6 光电测距三角高程测量技术要求应符合表5.3.6的规定。表5.3.6光电测距三角高程测量技术要求每公里观测路线长度最大边长垂直角指标差垂直角对向观测附合或闭合高差全中误差测回数较差较差高差较差路线闭合差(mm)(km)(m)(测回)()()(mm)(mm):0:;20:0:;6 600 中丝法;:;:.2:0:;25 运25刮0ji5运40!I五注:D为光电测距边长度(km)。一12一w w w.w e b o o s.co m卫星图像控制测量条文说明大量试验资料证明，光电测距三角高程测量距离大于600m时，受大气折光的影响将突然增加，故规定光电测距三角高程测量其边长应小于或等于600mo5.3.7 全球导航卫星系统高程测量应符合下列规定:1 全球导航卫星系统高程测量观测技术要求应按表5.3.2中有关规定执行。2 宜采用似大地水准面模型进行高程转换。不具备条件时，平原、微丘地区，应在测区联测不少于6个均匀分布的高程控制点;重丘、山岭地区，联测距离小于5km时，宜联测3个包络图像控制点的高程控制点，联测距离小于lkm时，可联测1个高程控制点。3 应对图像控制点进行高程精度检查，检测点数应不少于全部图像控制点数的10%，且应为3个以上。5.4 资料提交5.4.1 卫星图像控制测量应提交下列资料:1 仪器检定证书;2 原始记录于簿;3 图像控制点联测略图;4 图像控制点标定与点位略图;5 图像控制点计算成果及说明;6 技术总结。5.4.2 测区有多个投影带或技影面时，不同技影带或技影面分界附近的图像控制点应同时具有不同投影带或技影面的计算成果。一13一w w w.w e b o o s.co m公路工程卫星图像测绘技术规程(JTG/TC21-02一2014)6 卫星图像调绘6.1 一般规定6.1.1 卫星图像调绘应包括调绘范围确定、地物地貌调绘与补充测量和资料提交工作。6.1.2 卫星图像调绘可采用先内后外法、先外后内法或内外体化法。6.1.3 卫星图像调绘宜以内业判读为主，外业调绘为辅。内业能直接判读的部分可不进行外业调绘。6.1.4 云影遮挡、植被覆盖严重的区域应标示出范围，并进行实地补测。新增地物应进行实地调绘或补测。6.2 调绘范围确定6.2.1 调绘的卫星图像应符合下列规定:1 卫星图像宜根据工作区范围适当裁剪。2 卫星图像调绘接边处重叠度应大于10%，在重叠范围内绘出接边线。3 调绘范围标绘应绘在卫星图像立体重叠范围内，距卫星图像边缘应大于10mm;接边线宜避免与线状地物重合或分割居民地。6.2.2 复杂地区调绘作业时，调绘图像比例尺应不小于成图比例尺2倍。6.2.3 应对全线调绘范围绘制调绘接图表，并注明卫星图像编号、测段号。6.3 地物与地貌调绘6.3.1 居民地及设施调绘应符合下列规定:1 居民地的表示应准确反映居民地特征，分清主次街道与外围轮廓。2 居民地及设施宜根据类别和性质及成图比例尺要求进行综合取舍，地物较密集地区宜选择经济价值较大且与公路设计有直接关系的突出地物加以表示。-14-w w w.w e b o o s.co m卫星图像调绘3 1:2000地形图调绘，房屋应注明材料，两层及以上楼房应注层数;1:5000、1:10 000地形图调绘，房屋可不注层数。6.3.2 独立地物调绘应符合下列规定:1 依比例尺表示的地上独立地物应调绘外轮廓，填绘符号;不依比例尺表示的，应准确表示其定位点和定位线。2 散坟宜按实地位置调绘;坟群调绘范围，应散列配置符号。3 1:2000地形图调绘，应标明地下建筑物的出口、人口和天窗。6.3.3 道路及附属设施调绘应符合下列规定:1 道路调绘应位置准确、等级明确、注记完整、取舍恰当。2 隧道和涵洞宽度图上大于1mm时，应依比例尺表示。3 公路等级代码应符合表6.3.3的规定。表6.3.3公路等级代码代码公路等级代码。高速公路3 1 一级公路4 2 二级公路9 6.3.4 管线调绘应符合下列规定:公路等级兰级公路四级公路等外公路1 电力线、通信线的转折点、分岔点应准确测绘;地下电缆有地面标志时，应按实际位置绘出。2 同一电杆上架有多种线路时，应表示主要线路。3 高压电线杆、铁塔应按实际位置绘出，高压电线应加注电
