GB50061-2010 66kv及以下架空电力线路设计规范.pdf

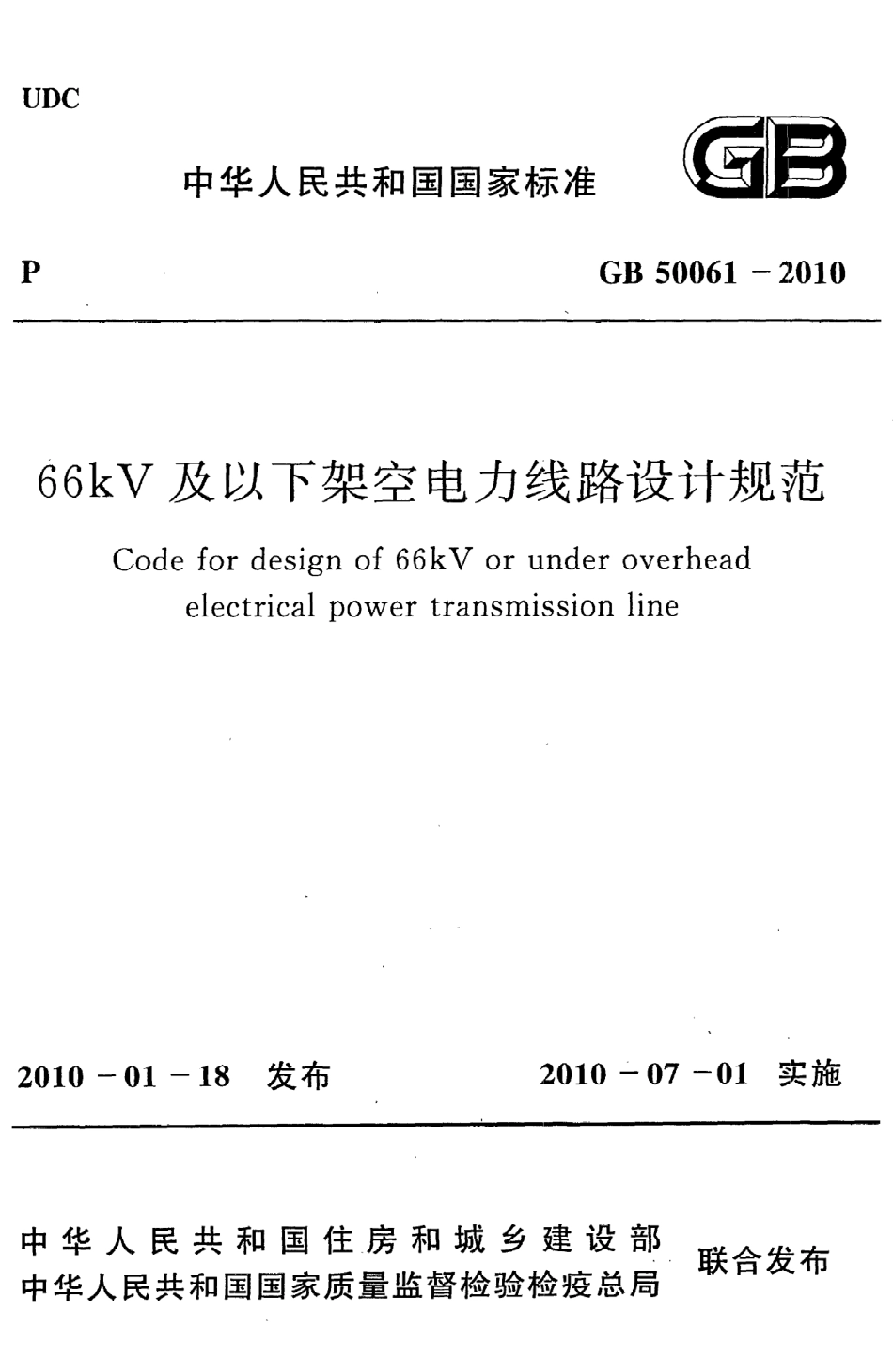

U D C中华人民共和 国 国家标准PG B500 6 1一2 0 1 06 6 kV及以下架空 电力线路设计规范C odefordesignof6 6 kVorunderoverheadelectricalpowertransmissionline2 01 0一0 1一发布2 0 1 0一0 7一0 1实施O Oj1中 华 人民共 和 国 住 房 和 城 乡 建 设 部中华人民共和 国国家质量监督检验检疫总局联合发布中华人民共和 国国家标准6 6 kV及 以下架空电力线路设计规范C odefordesignof 6 6 kVorunderoverheadelectricalpowertransmissionlineG B5 0 0 6 1一2 0 1 0主编部门：中国电力企业联合会批 准部门：中华人 民共和 国住房和城乡建设部施行日期：201 0年7月1日中国计划 出版社2 0 1 0北京中华人 民共和 国国家标准kV及 以下架 空 电力线路设计 规范G B5 0 0 6 1一2 0 1 0中国电力企业联合会主编中国计划 出版社 出版（地址：北京市西城区木握地北里 甲n号 国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识 印刷厂印刷85 0 X 1 1 6 8毫米1/3 22.7 5印张6 7千字2 0 1 0年6月第1版2 0 1 0年6月第1次印刷印数l一3 0 1 0 0册统一书号：1 5 80 1 7 73 80定价：1 4,0 0元中华人 民共 和 国住房和城乡建设部公告第4 9 2号关于发布国家标准6 6 kV及 以下架空 电力线路设计规范的公告现批 准 6 6 kV及 以下架空 电力线路设计规范为 国家标准，编号为G B50 0 6 1一2 0 1 0，自2 0 1 0年7月l日起实施。其 中第6.0.9、6.0.1 0、6.0.1 3、7.0.7、8.1.3、8.1.9、90.10.1 2、12.0.6、1 2.0.7、1 2.0.8、1 2.0.9、1 2.0.1 0、1 1.0.2、1 2.0.1 1、0.1 2、1 2.0.1 3、1 2.0.1 4、1 2.0.1 6条为强制性条文，必须严格执。原 6 6 kV及 以下架空 电力线路设计规范 G B5 0 0 6 1一9 7同时废一l占9自一丫JL r-】1土，土术才盆本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城 乡建设部二O一O年一月十八 日轰名.J-月 U舀本规范是根据原建设部关于印发二0 0四年工程建设 国家标准制定、修订计划）的通知）（建标2。46 7号）的要求，由主编单位会 同有关单位对 国家标准 6 6 kV及以下架空 电力线路设计规范G B500 6 1一9 7的基础上修订而成的。在修订过程中，规范修订组开展 了各类专题研究，进行了广泛的调查分析，总结了近年来我 国的实践经验，与相关的标准规范进行了协调，与国际先进 的标准规范进行了 比较和借鉴。在此基础上以多种方式广泛征求了全 国有关单位的意见，对 主要 问题进行了反复修改，最后经审查定稿。本规范共分1 3章和2个附录，主要 内容包 括：总则，术 语，路径，气象条件，导线、地线、绝缘子和金具，绝缘 配合、防雷和接地，杆塔型式，杆塔荷载和材料，杆塔设计，杆塔结构，基础，杆塔定位、对地距离和交叉跨越，附属设施等。本次修订 的主要 内容有：1对章节进行了调整，增加了术语章。2增加 了有利于环境保护和资源综合利用 的要求。3为 了有利于 国家各种设施 的协 调建设，减小 了架空 电力线路跨越架空弱 电线路的交叉角度。4根据现行 国家标准建筑设计防火规范G B 5 0 0 1 6的规定，对架空 电力线路与有关建筑物等设施 的安全距离进行了调整。5增加了3 5 kV和6 6 kV线路不宜通 过经过 国家批 准 的 自然保护区的核心 区和缓冲区内的要求。本规范中以黑体字标志 的条文为强制性条文，必须严格执行。本规范 由住房和城乡建设部负责管理和对强制性条文 的解释，中国电力企业联合会负责日常管理，辽宁 电力勘测设计院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，积 累资料，随时将意见 和建议 反馈给辽宁 电力勘测设计院（地址：沈阳市和平区太原南街2 2 4号，邮政编码：1 1 0 0 0 5)，以供今后修订时参考。本规范主编单位、参编单位、参加单位、主要起草人 和主要审查人：主 编 单 位：辽宁电力勘测设计院参 编 单 位：沈 阳电力勘测设计院大连理工大学参加 单 位：北京电力设计院沈 阳电业局主 要起草人：黄连壮寿祝昌鲍星辉李宏男李朝顺李 昌松张亚富张义汪唯王永红主 要 审查 人：赵连歧崔鸣昆刘永东郭亚莉祖一乱谭会斌牛莉王涣瑾詹源程景春薛健刘寅初贾凯王润元目次1总则 2术语 一3路径 ，4气象条件 ，”5导线、地线、绝缘子和金具 ，5.1一般规定5,2架线设计5.3绝缘子和金具”6绝缘配合、防雷和接地7杆塔型式 ”8杆塔荷载和材料 ，”8.1荷载8.2材料9杆塔设计 1 0杆塔结构1 0.1一般规定1 0.2构造要求n基础1 2杆塔定位、对地距离和交叉跨越 ，1 3附属设施附录A弱 电线路等级附录B架空 电力线路环境污秽等级本规范用词说明引用标准名录附：条文说明 (8)(8)(8)(1 0)(1 1)(1 5)(1 8)(1 8)(2 1)(2 4)(2 6)(2 6)(2 7)(2 9)(3 2)(3 7)(3 8)(3 9)(4 1)(4 2)(4 3)lC ontents1G eneralP rovisions （1)2T erms （2)3R oute （4)4M etcorologicalconditions ，（6)5C onductor,overheadgroundwires,insulatorsandfirtings （8)5.1G eneralrequirement ，（8)5.2I nstalhngwiredesign （8)5.3I nsulatorsandfittings ”二（1 0)6I nsulationcoordination,lightningprotectionandgrounding （1 1)7T owertype （1 5)8T owerloadsandmaterial ，（1 8)8.1L oads ，二（1 8)8.2M aterial （2 1)9B asicrulesfortowerstructuraldesign （2 4)1 0P lbwerstructure （2 6)1 0.1G eneralrequirement ，（2 6)1 0.2S tructurerequire （2 7)1 1F oundationdesign （2 9)1 2L ocating,clearancetogroundandcrossingdistanceof overheadpowerhne ，（3 2)1 3A ccessories ，二（3 7)A ppendixAC lassificationof telecommunicationline （3 8)2A ppendixBC lassificationof overheadlineenvironmentalP O nution ，（3 9)E xP lanationofwordinginthiscode （4 1)L istofquotedstandards （4 2)A ddition:E xplanationofprovisions ，（4 3)1总则1.0.1为使6 6 kV及 以下架空 电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，有利于环境保护和资源的综合利用，制定本规范。1.0.2本规范适用于6 6 kV及 以下交流架空 电力线路（以下简称架空电力线路）的设计。1.0.3架空 电力线路设计应认真贯彻 国家的技术经济政策，符合发展规划要求，积极地采用成 熟 可靠的新技术、新 材料、新设备、新工艺。1.0.4架空 电力线路的杆塔结构设计应采用 以概率理论为基础 的极限状态设计法。1.0.5本规范规定了6 6 kV及 以下架空 电力线路设计的基本技术要求，当本规范与 国家法律、行政法规 的规定相抵触时，应按 国家法律、行政法规的规定执行。1.0.6架空 电力线路设计除应符合本规 范外，尚应符合国家现行有关标准的规定。2术语2.0.1电力线路powerline应用于 电力系统两点之间输 电的导线、绝缘材料 和各种附件组成的设施。2.0.2架空 电力线路overheadpowerline用绝缘子 和杆塔将导线架设 于地面上 的电力线路。2.0.3输电线路transmissionline作为输 电系统一部分的线路。2.0.4导线conductor通过 电流 的单股线或不相互绝缘的多股线组成的绞线。2.0.5地线overheadgroundwire在某些杆塔上或所有的杆塔上接地的导线，通常悬挂在线路导线的上方，对导线构成一保护角，防止导线受雷击。2.0.6档距S pan两相邻杆塔导线悬挂点间的水平距离。2.0.7弧垂sag一档架空线内，导线 与导线悬挂点 所 连 直 线 间 的最大垂 直距离。2.0.8爬 电距离creepagedistance在正常情况下，沿着加有运行电压 的绝缘子瓷或玻璃绝缘件表面的两部件间的最短距离或最短距离 的总和。2.0.9机械破坏荷载mechanicalfailingload在规定的试验条件下（绝缘子串元件应独立经受施加在金属 附件之 间的拉伸荷载），绝缘子串元件试验时所能达到 的最大荷载。2.0.1 0杆塔poleandtowerofanoverheadline2通过绝缘子悬挂导线的装置。2.0.1 1基础foundation埋设在地下 的一种结构，与杆塔底部连接，稳定承受所作用的荷载。3路径3.0.1架空 电力线路路径 的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，并应进行多方案比较，做到经济合理、安全适用。3.0.2市区架空 电力线路的路径应与城市总体规划相结合，路径走廊位置应与各种管线和其他市政设施统一安排。3.0.3架空 电力线路路径 的选择应符合下列要求：1应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不宜选在被跨越线路的杆塔顶上。2架空弱 电线路等级划分应符合本规范附录A的规定。3架空 电力线路跨越架空弱 电线路的交叉角，应符合表3.0.3的要求。表3.0.3架空电力线路跨越架空弱电线路的交叉兔弱电线路等级一级二级三级交叉角)4 0 02 5不限制43 kV及 以上至6 6 kV及 以下架空 电力线路，不应跨越储存易燃、易爆危险品 的仓库区域。架空 电力线路与 甲类生产厂房和库房、易燃易爆材料 堆场 以及 可燃 或 易燃、易爆 液（气）体储罐的防火间距，应符合国家有关法律法 规 和现行 国家标准建筑设计防火规范 G B5001 6的有关规定。5甲类厂房、库房，易燃材料堆垛，甲、乙类液体储罐，液化石油气储罐，可燃、助燃气体储罐与架空 电力线路的最 近水平距离不应小于电杆（塔）高度 的1.5倍；丙类液体储罐与 电力架空线 的最近水平距离不应小于 电杆（塔）高度1.2倍。3 5 kV以上 的架空 电力线路与储量 超 过2 0 0耐的液化 石 油气单罐的最 近水平距离不 应 小4于4 O m。6架空 电力线路应避 开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行 的其他地 区。3.0.4架空 电力线路不宜通过林区，当确 需经 过林区时应结合林区道路和林 区具体条件选 择 线路路径，并 应 尽 量 减 少树木砍伐。1 0 kV及 以下架空 电力线路的通道宽度，不 宜小 于线路两侧向外各延伸2.sm。3 5
