GB18701-2002 着色玻璃.pdf

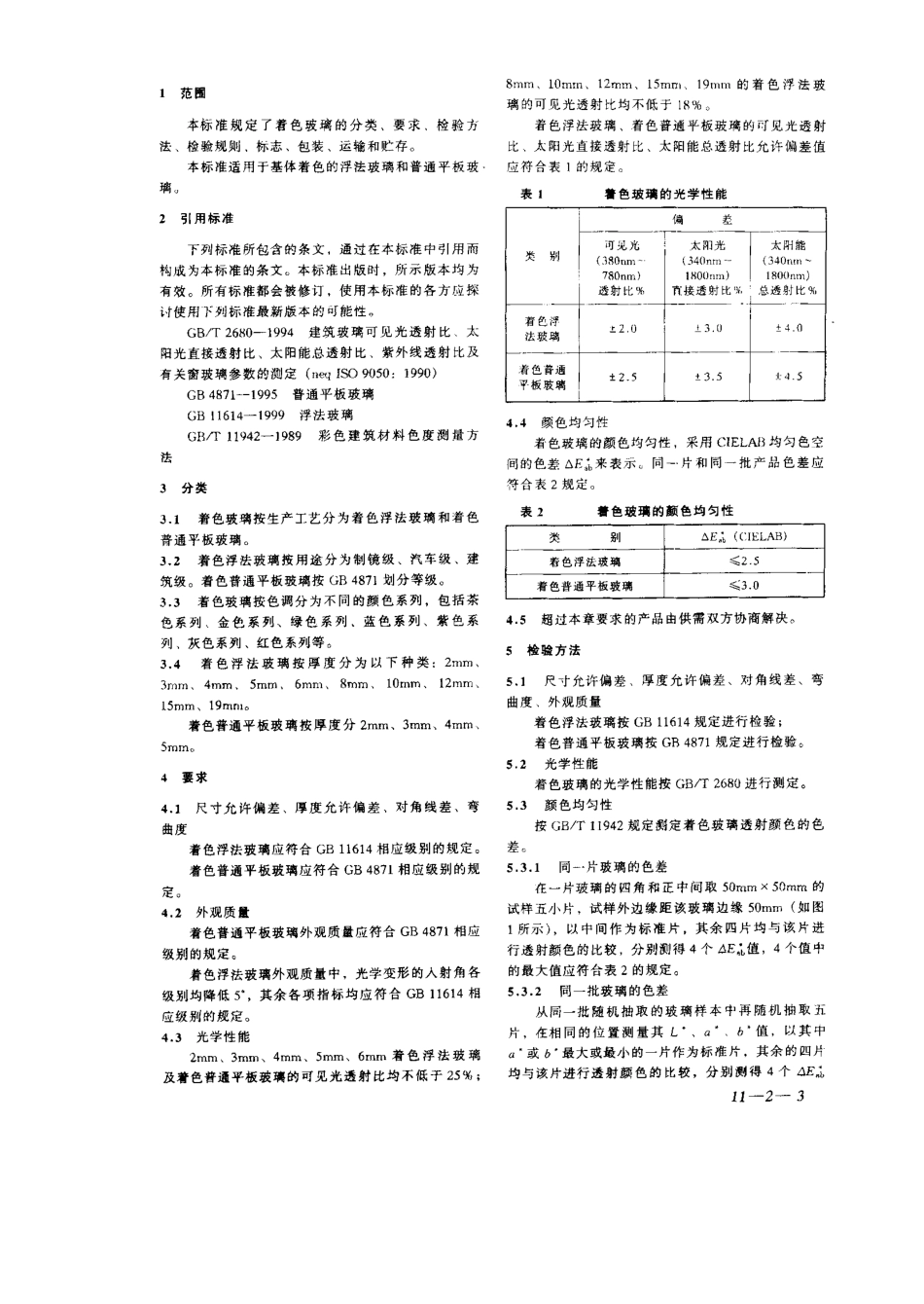

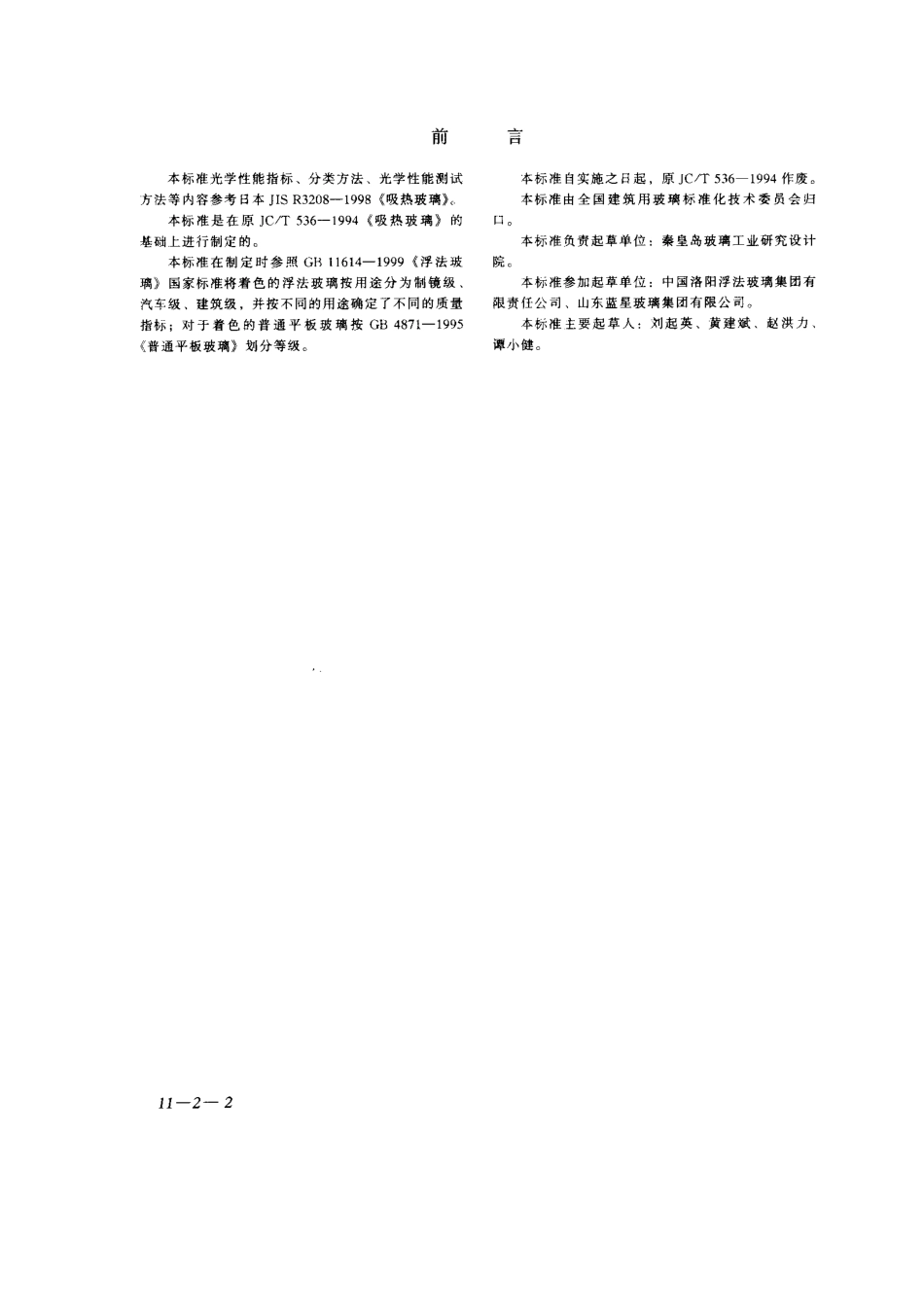

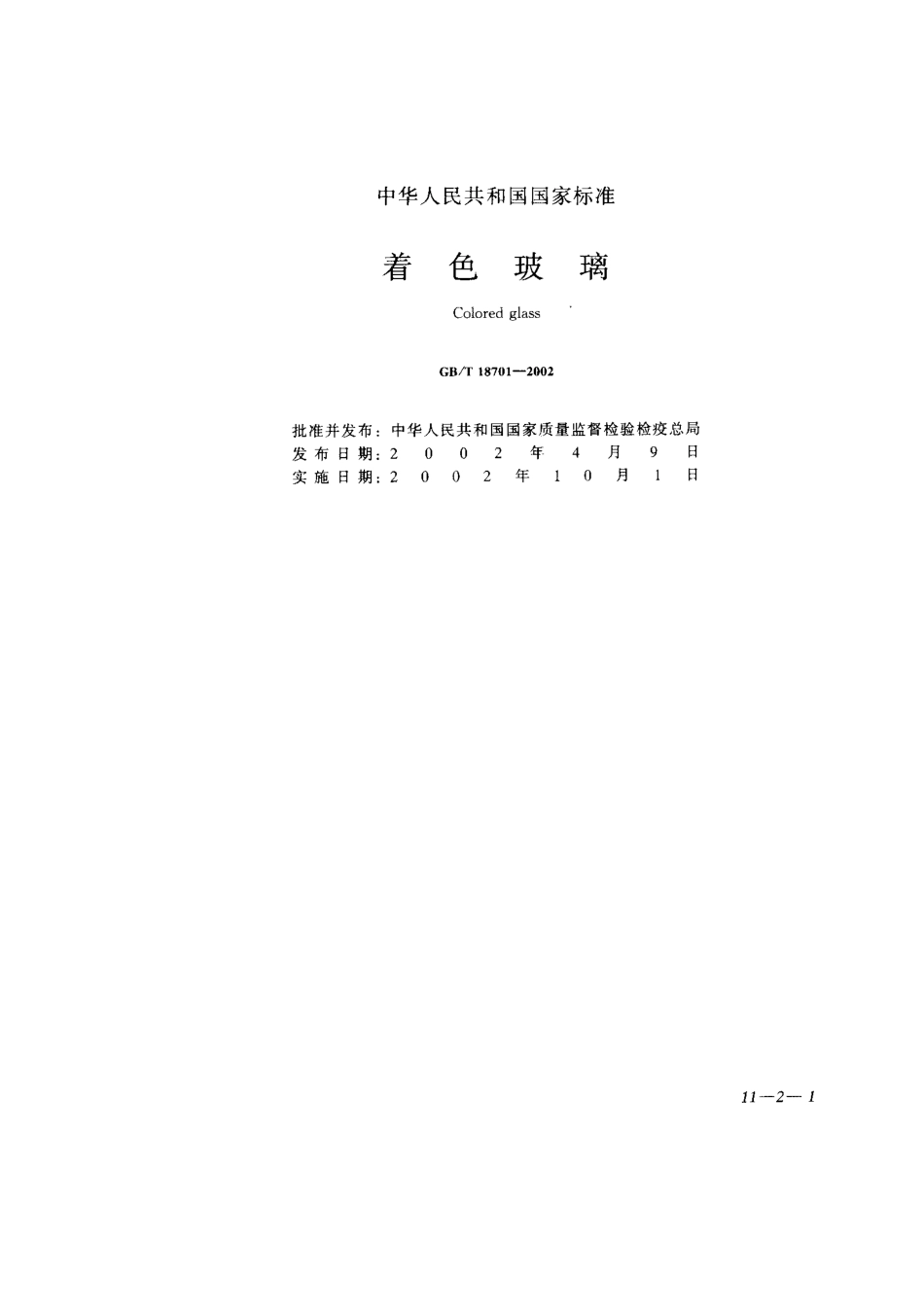

中华人民共和国国家标准着色玻璃C o l o r e d g l a s sGB/T 1 8 7 0 1-2 0 0 2批准并发布:中华人民共和国国家质量监督检验检疫总局日日91发 布 日期:2实 施 日期:24月 0月年 年，一 介n Oo01 1-2一1前言 本标准光学性能指标、分类方法、光学性能测试方法等内容参考13 本J I S R 3 2 0 8-1 9 9 8 吸热玻璃 本标准是在原 J C/T 5 3 6-1 9 9 4 吸热玻璃的基础上进行制定的。本标准在制定时参照 G li 1 1 6 1 4-1 9 9 9 浮法玻璃国家标准将着色的浮法玻璃按用途分为制镜级、汽车级、建筑级，并按不同的用途确定了不同的质量指标;对于着色的普通平板玻璃按 G B 4 8 7 1-1 9 9 5哎 普通平板玻璃划分等级 本标准自 实施之日 起，原J C/T 5 3 6-1 9 9 4 作废。本标准由全国建筑用玻璃标准化技术委员会归口。本标准负责起草单位:秦皇岛玻璃工业研究设计院。本标准参加起草单位:中国洛阳浮法玻璃集团有限责任公司、山东蓝星玻璃集团有限公司 本标准主要起草人:刘起英、黄建斌、赵洪力、谭小健。1 1-2一 21 范围 本 标准规定了着色玻璃的分类、要求、检验方法、检验规则，标志、包装、运输和贮存。本标准适用于基休着色的浮法玻璃和普通平板玻璃8 m m,1 0-m,1 2 m m,1 5 m rs,1 9 m m的着色浮法玻璃的可见光透射比均不低于 1 8%.,着色浮法玻璃、着色普通平板玻璃的可见光透射比、太阳光直接透射比、太阳能总透射比允许偏差值应符合表 1 的规定表 I粉色玻瑞的光学性能2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下 列标准最新版本的可能性 G B/T 2 6 8 0-1 9 9 4 建筑玻璃可见光透射比 太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(n e q I S O 9 0 5 0:1 9 9 0)G B 4 8 7 1-1 9 9 5 普通平板玻璃 G B 1 1 6 1 4-1 9 9 9 浮法玻璃 G B/1 1 1 9 4 2-1 9 8 9 彩色建筑材料色度测量方法 _ _A x-二_ _ 可见光:太阳光1太阳能类 别 O M.川(3-n一 340nm-1800nm)一 斗一 Ai tG fF刊 rii&i St7 tG“一 .fi;i 3i fG 9i l看色 浮，;门:(!、4。法 玻 璃 一I一 可见光 (3 8 0 n m -7 R O n m)一 透 射 比、_尸太 阳光 3 钊)m4 0一 1 x o o ilt 直接透射 比u.一燕【*4。V t,Q;19 一 上2 0 一落赢 一W板 玻璃 I土3 5士4.53 分类3.1 着色玻璃按生产工艺分为着色浮法玻璃和着色普通平板玻璃。3.2 着色浮法玻璃按用途分为制镜级、汽车级、建筑级。着色普通平板玻璃按G B 4 8 7 1 划分等级。3.3 着色玻璃按色调分为不同的颜色系列，包括茶色系列、金色系列、绿色系列、蓝色系列、紫色系列、灰色系列、红色系列等3.4着色浮法玻璃按厚度分为以下种类:2 m m,3 mm,4 mm,5 mm,6 mm,8 mm,L O mm,1 2 mm,1 5 mm,1 9 mmo 着色普通平板玻璃按厚度分2 m m,3 m m,4 m m,5 mm44 颜色均匀性 着色玻璃的颜色均匀性，采用C I E L A 1 3 均匀色空间的色差4 E,;,来表示。同一片和同一批产品色差应符合表2 规定。表2粉色玻瑞的颜色均匀性类别5 E 晶(C I E L A B)着色浮法玻璃525着色普通平板玻璃书3.0a 要求4.1 尺寸允许偏差、厚度允许偏差、对角线差、弯曲度 着色浮法玻璃应符合(3 B 1 1 6 1 4 相应级别的规定。着色普通平板玻璃应符合G B 4 8 7 1 相应级别的规定4.2 外观质量 着色普通平板玻璃外观质量应符合G B 4 8 7 1 相应级别的规定 着色浮法玻璃外观质量中，光学变形的人射角各级别均降低5 0，其余各项指标均应符合G B 1 1 6 1 4 相应级别的规定。4.3 光学性能 2-m,3 m-,4-5-6 m-着色浮法玻璃及着色普通平板玻瑰的可见光透射比均不低于2 5%;4.5 超过本章要求的产品由 供需双方协商解决5 检骏方法51 尺寸允许偏差厚度允许偏差、对角线差、弯曲度、外观质量 着色浮法玻璃按G B 1 1 6 1 4 规定进行检验;着色普通平板玻璃按G B 4 8 7 1 规定进行检验5.2 光学性能 着色玻璃的光学性能按G B/T 2 6 8 0 进行测定。5.3 颜色均匀性 按G B/T 1 1 9 4 2 规定测定着色玻璃透射颜色的色差5.3.1 同一片玻璃的色差 在一片玻璃的四角和正中间取 5 0 m m x 5 0 m m的试样五小片，试样外边缘距该玻璃边缘 5 0-(如图1 所示)，以中间作为标准片，其余四片均与该片进行透射颜色的比较，分别测得4 个6 E 晶 值，4 个值中的最大值应符合表2 的规定。53.2 同一批玻璃的色差 从同一批随机抽取的玻璃样本中再随机抽取五片，在相同的位置测量其 L、a、b 值，以其中“或 b 最大或最小的一片作为标准片，其余的四片均与该片进行透射颜色的比较，分别测得 4 个。E,1 1-2一 3续表口口口批景范围样本大小合格判定数不合格判定数 1 5 1 一2 8 0 2 8 1一5 0 0 5 0 1一1 0 0 01 0 01一5 0 0 05 0 0 1 一 1 0 0 0 0 )1 0 0 0 13 25 08 09 01 0 01 2 0571 01 31 62 0681 11 41 72 1口口5 0 5 0 图 1 取样位置值，4 个值中的最大值应符合表2的规定。6 检验规则6.1 出厂检验 玻璃出厂时，必须进行出厂检验，检验项目为本标准规定的所有要求.2 组批与 抽样规则6.2.1 组批:同一颜色、同一工艺、同一等级、稳定连续生产的产品可组为一批。62.2 对产品尺寸允许偏差、厚度允许偏差、对角线差、弯曲度及外观质量进行检验时，按表 3 规定进行随机抽样 表 3抽样表6.2.3 对产品的光学性能进行检验时，每批随机抽取 3片试样6.2.4 对产品的颜色均匀性进行检验时，每批随机抽取 5片试样。6.3 判定规则6.3.1 对产品尺寸允许偏差、厚度允许偏差、对角线差、弯曲度及外观质量进行检验时:一片玻璃检验结果，各项指标均符合本标准规定的全部要求为合格 同一批玻璃检验结果，若不合格数不大于表 3中规定的不合格判定数时，则定为该批产品上述指标合格，否则定为不合格6.3.2 对产品光学性能进行检验时，3片试样需在同一位置进行检测，若3 片试样均符合4.3 规定，则判定该批产品该项指标检验合格。6.3.3 对颜色均匀性进行检验时，5 片试样色差的最大值应符合表2 规定，则判定该批产品该项指标检验合格，否则不合格。6.4出厂检验时，上述 6.3.1,6.3.2 和6.3.3 检验都合格，则该批产品判定合格，否则判定不合格。，标志、包装、运输、贮存批t范围样本大小合格判定数不合格判定数 5 05 1 一，09 1 一1 5 081 32 0123234 着色浮法玻璃应符合G B 1 1 6 1 4 有关规定。着色普通平板玻璃应符合G B 4 8 7 1 有关规定。着色玻璃均应在产品标志上增印表示颜色的字样，并在颜色字样后面明示可见光透射比系列值。例如，绿色一5 0 表示绿颜色的玻璃，可见光透射比为5 0 9 6 系列凸1 1-2一4
