GB50194-2014 建设工程施工现场供用电安全规范.pdf

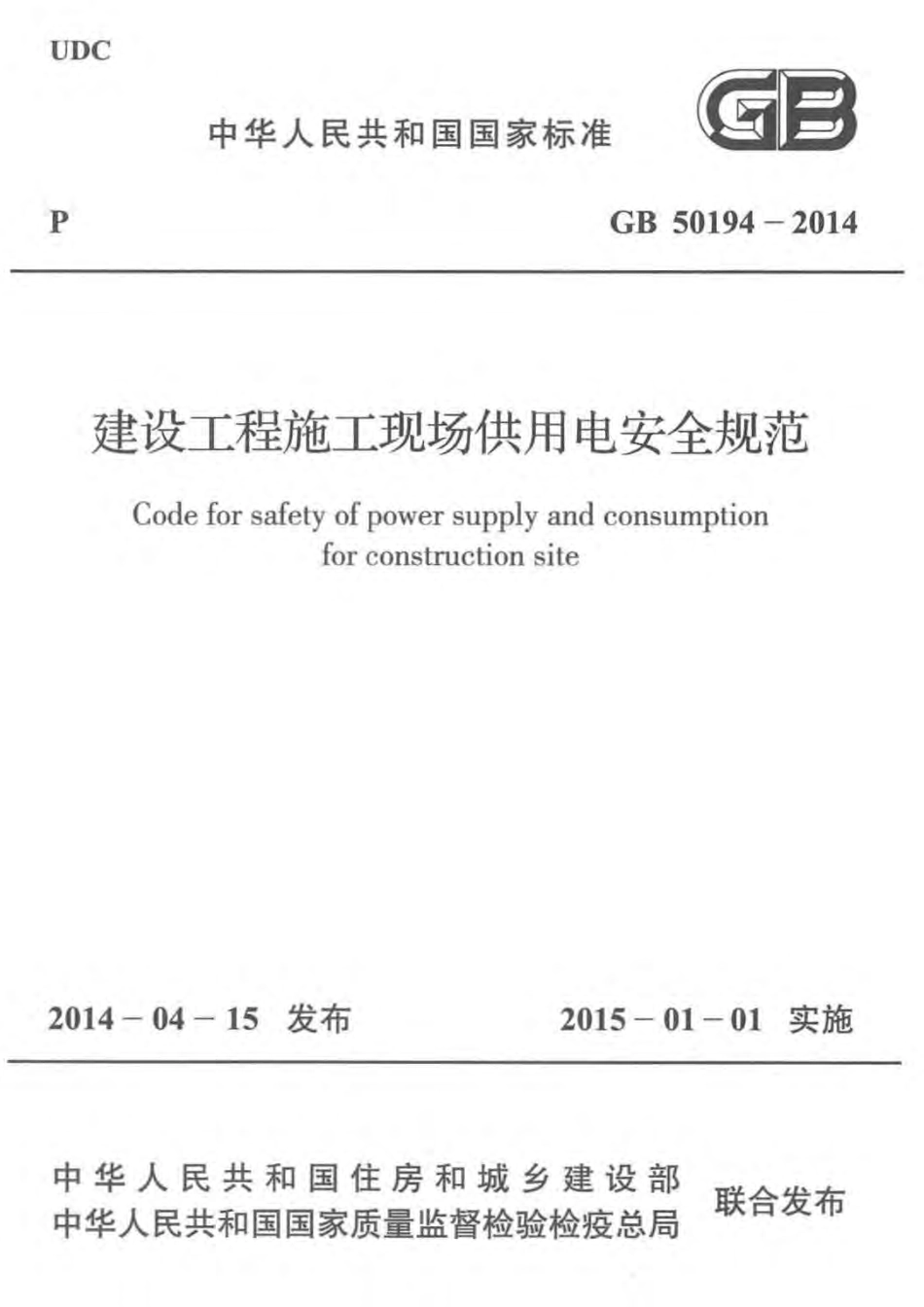

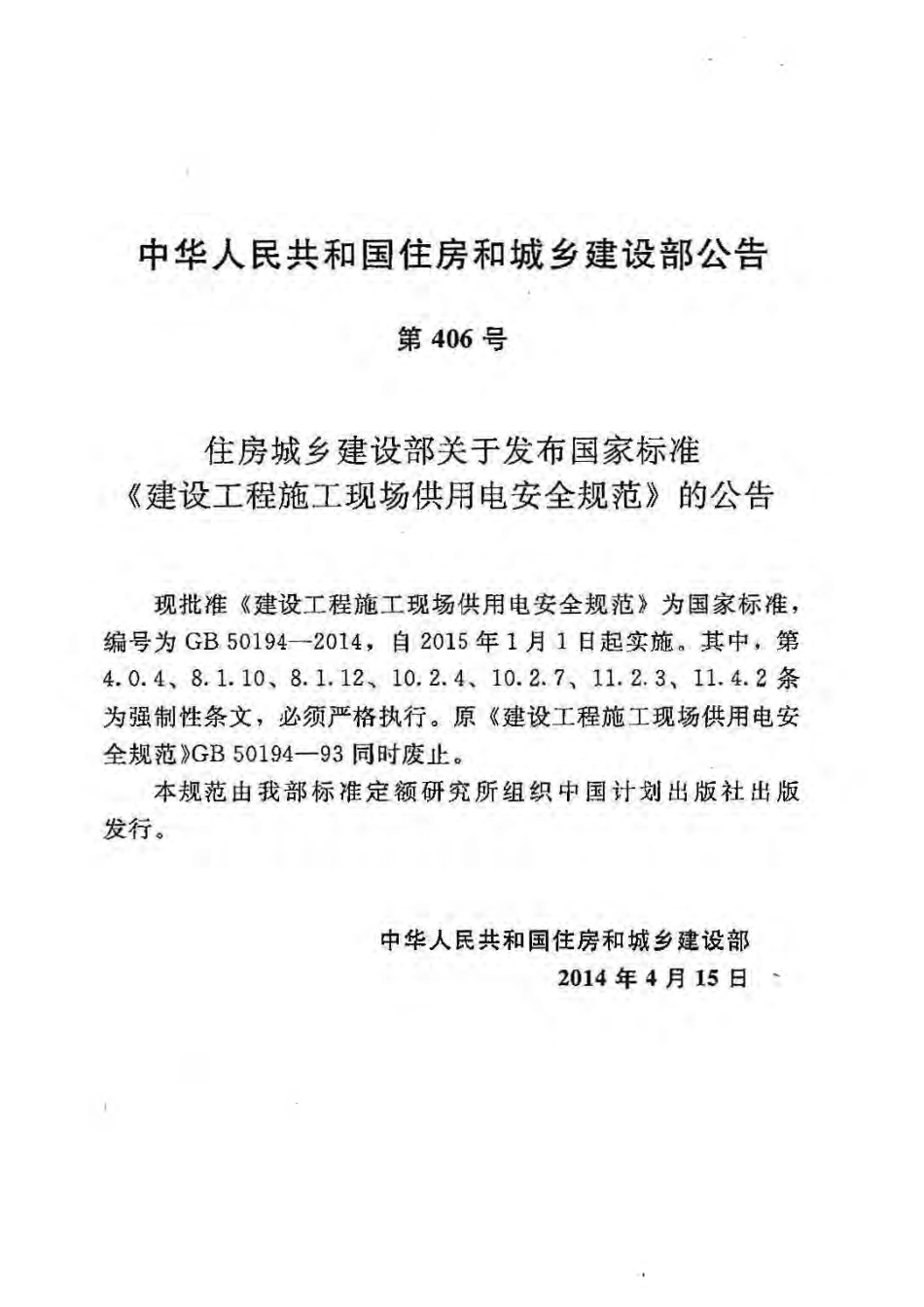

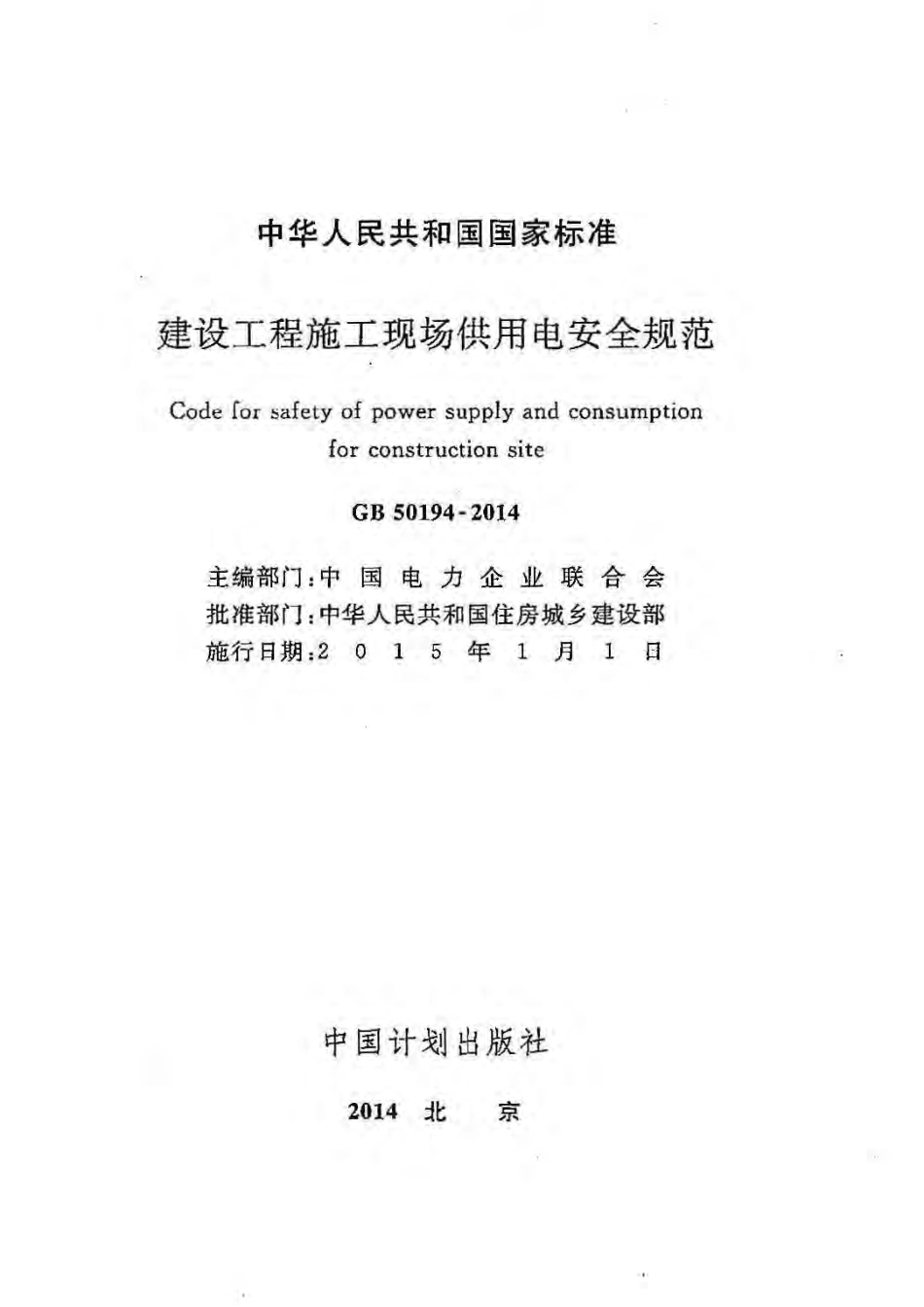

UDC 中华人民共和国国家标准GR p GB 50194-2014 建设工程施工现场供用电安全规范Code for safety of power supply and consumption for cons位uctionsite 2014-04-15发布2015-01-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建设工程施工现场供用电安全规范Code for:safety of power supply and consumption for construction site GB 50194-2014 主编部门：中国电力企业联合会批准部门：中华人民共和国住房城乡建设部施行日期：20 1 5 年1 月1 日中国计划出版社2014北京中华人民共和国住房和城乡建设部公告第406号住房城乡建设部关于发布国家标准建设工程施工现场供用电安全规范的公告现批准建设工程施工现场供用电安全规范为国家标准，编号为GB50194-2014，自2015年1月1日起实施。其中，第4.0.4、8.1.10、8.1.12、10.2.4、10.2.7、11.2.3、11.4.2条为强制性条文，必须严格执行。原建设工程施工现场供用电安全规范GB50194-93同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2014年4月15日目。亩本规范是根据住房城乡建设部关于印发（2009年工程建设标准规范制订、修订计划的通知建标200988号的要求，由中国电力企业联合会和河南省第二建设集团有限公司会同各有关单位在国家标准建设工程施工现场供用电安全规范GB5019493 的基础上修订而成。在本规范修订过程中，编制组进行了广泛调查研究和专题研讨，认真总结了施工现场供用电安全实践经验，参考了有关国际标准和国外先进经验，并广泛征求意见。本规范共分13章和1个附录，主要技术内容包括：总则，术语，供用电设施的设计、施工、验收，发电设施，变电设施，配电设施，配电线路，接地与防霄，电动施工机具，办公、生活用电及现场照明，特殊环境，供用电设施的管理、运行及维护，供用电设施的拆除等。本次修订的主要技术内容包括：1.增加了“术语”、“供用电设施的设计、施工、验收飞“供用电设施的拆除”三章内容；2.增加了外电线路防护方面的要求；3.提出了施工现场低压配电系统可以采用的接地型式；4.更正了“零线”、“接零保护2、“保护零线”等习惯用语在标准中的使用35.提出了对使用工业连接器的要求以及配电箱防护等级的要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，1 由中国电力企业联合会负责日常管理，由中国电力企业联合会负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国电力企业联合会地址：北京市西城区自广路二条1号，邮政编码：100761），以便今后修订时参考。本规范主编单位、参编单位、主要起萃人和主要审查人2主编单位：中国电力企业联合会河南省第二建设集团有限公司参编单位：中国电力科学研究院北京双圆工程咨询监理有限公司中国葛洲坝集团国际工程有限公司山东送变电工程公司天津电力建设公司浙江省火电建设公司三峡电力职业学院江苏省送变电工程公司中国核工业第五建设有限公司主要起草人z柴雪峰周卫新王益民王进弘刘光武赵军盛国林刘忠声自永因晓潘远东荆津刘示lJ强陈建中主要审查人：王金元陈发字王厚余刘国红刘叶语刘文山任红刘世华姚宏民苏勇王振生许建军余常政 2 自次1总则（1)2术语.(2)3 供用电设施的设计、施工、验收（5)3.1 供用电设施的设计（5)3.2 供用电设施的施工（5)3.3 供用电设施的验收（6)4 发电设施.(7)5 变电设施(8)6 配电设施门的6.1 一般规定U们6.2 配电室（10)6.3 配电箱（12)6.4 开关电器的选择（13)7 配电线路.（15)7.1 一般规定.(15)7.2 架空线路（16)7.3 直埋线路（17)7.4 其他方式敷设线路（19)7.5 外电线路的防护（19)8 接地与防雷.(22)8.1 接地8.2 防雷（26)9 电动施工机具.(27)9.1 一般规定门 1 9.2 9.3 9.4 可移式和手持式电动工具起重机械焊接机械.(27)(28)(29)9.5 其他电动施工机具（29)10 办公、生活用电及现场照明(30)10.1 办公、生活用电（30)10.2 现场照明（30)11 特殊环境.（32)12 11.1 高原环境11.2 易燃、易爆环境（32)11.3 腐蚀环境（33)11.4 潮湿环境供用电设施的管理、运行及维护供用电设施的拆除附录A外壳防护等级（IP代码）本规范用词说明（40)引用标准名录.(41)附：条文说明.（43)2 Contents 1 General provisions(1)2 Terms(2)3 Design and construction,acceptance for the installation.of the power supply and consumption(5)3.1 Design for the installation of the power supply and consumption(5)3.2 Construction for the installation of the power supply and consumption(5)3.3 Acceptance for the installation of the power sup.ply and consumption(6)4 Power generation facility(7)5 Substation facility(8)6 Distribution facility(10)6.1 General requirements T.(10)6.2 Distribution room(10)6.3 Distribution box(12)6.4 The choice of switching device(13)7 Transmission and distribution line(15)7.1 7.2 7.3 7.4 7.5 General requirements Overhead line Direct burying line Other way laying the line External line protection (15)(16)0(17)(19)(19)8 System earthing and protection against lightning(22)3 8.1 System earthing(22)8.2 Protection against lightning(26)9 Tools and machine for construction(27)9.1 General requirements(27)9.2 Transportable or hand-held motor operated electric tool(27)9.3 Lifting machinery(28)9.4 Welding machinery(29)9.5 Other motor operated tools and machinery for construction(29)10 Power consumption for living or office and the construction site lighting(30)10.1 Power consumption for living or office(30)10.2 The construction site lighting.(30)11 Special environment(32)11.1 Plateau environment.(32)11.2 Flammable and explosive environment(32)11.3 Corrosive environment(33)11.4 Damp environment(33)12 The management,operation and maintenance for the installation of the power supply and consumption 13 Demolition for the installation of the power(35)supply and consumption(37)Appendix A IP code(38)Explanation of wording in this code(40)List of quoted standards(41)Addition:Explanation of provisions(43)4 ,.1总则1.0.1 为在建设工程施工现场供用电中贯彻执行“安全第一、预防为主、综合治理”的方针，确保在施工现场供用电过程中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行、维护及拆除做到安全可靠，确保质量，经济合理，制定本规范。1.o.2 本规范适用于一般；L业与民用建设工程，施工现场电压在lOkV及以下的供用电设施的设计、施工、运行、维护及拆除，不适用于水下、井下和矿井等工程。1.o.3 施工现场供用电应符合下列原则：1 对危及施工现场人员的电击危险应进行防护；2施工现场供用电设施和电动机具应符合国家现行有关标准的规定，线路绝缘应良好。1.0.4 建设工程施工现场供用电设施的设计、施工、运行、维护及拆除，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 电击electric shock 电流通过人体或动物躯体而引起的生理效应。2.0.2 直接接触direct contact 人或动物与带电部分的接触。2.o.3 间接接触indirect contact 人或动物与故障情况下变为带电的外露导电部分的接触。2.o.4 预装箱式变电站prefabricated cubical substation 由高压开关设备、电力变压器、低压开关设备、电能计量设备、无功补偿设备、辅助设备和联结件等元件组成的成套配电设备，这些元件在工厂内被预先组装在个或几个箱壳内，用来从高压系统向低压系统输送电能。2.o.5 防护等级degree of protection 按标准规定的检验方法，外壳对接近危险部件、防止固体异物进人或水进入所提供的保护程度。2.0.6 IP代码IP code 表明外壳对人接近危险部位、防止固体异物进入或水进入的防护等级以及与这些防护有关的附加信息的代码系统。2.0.7 中性导体（N)neutral conductor 电气上与中性点连接并能用于配电的导体。2.o.8 保护导体（PE)protective conductor 为了安全目的，用于电击防护所设置的导体。2.o.9 保护接地中性导体CPEN)PEN conductor 兼有保护导体CPE）和中性导体CN）功能的导体。2.O.IO 外电线路external line 2 施工现场供用电线路以外的电力线路。2.o.11 外露可导电部分exposed conductive part 设备上能触及的可导电部分，它在正常状况下不带电，但在基本绝缘损坏时会带电。2.o.12 接地装置earth-termination system 接地体和接地线的总和。2.o.13 保护接地protective earthing 为了电气安全，将系统、装置或设备的一点或多点接地。2.o.14 接地电阻earth resistance 接地体或自然接地体的对地电阻和接地线电阻的总和。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。2.o.15 接地极e
