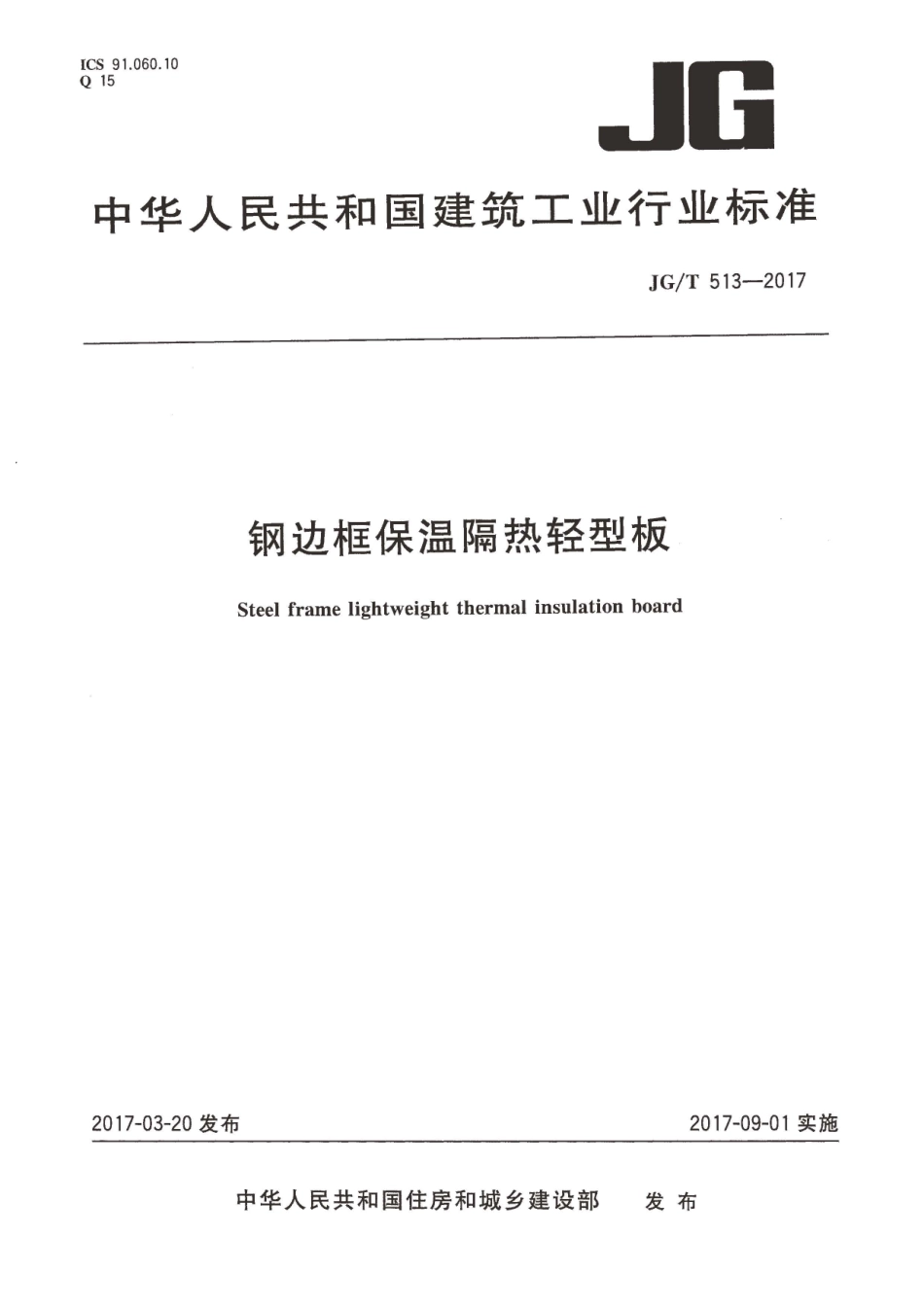

JGT513-2017 钢边框保温隔热轻型板.pdf

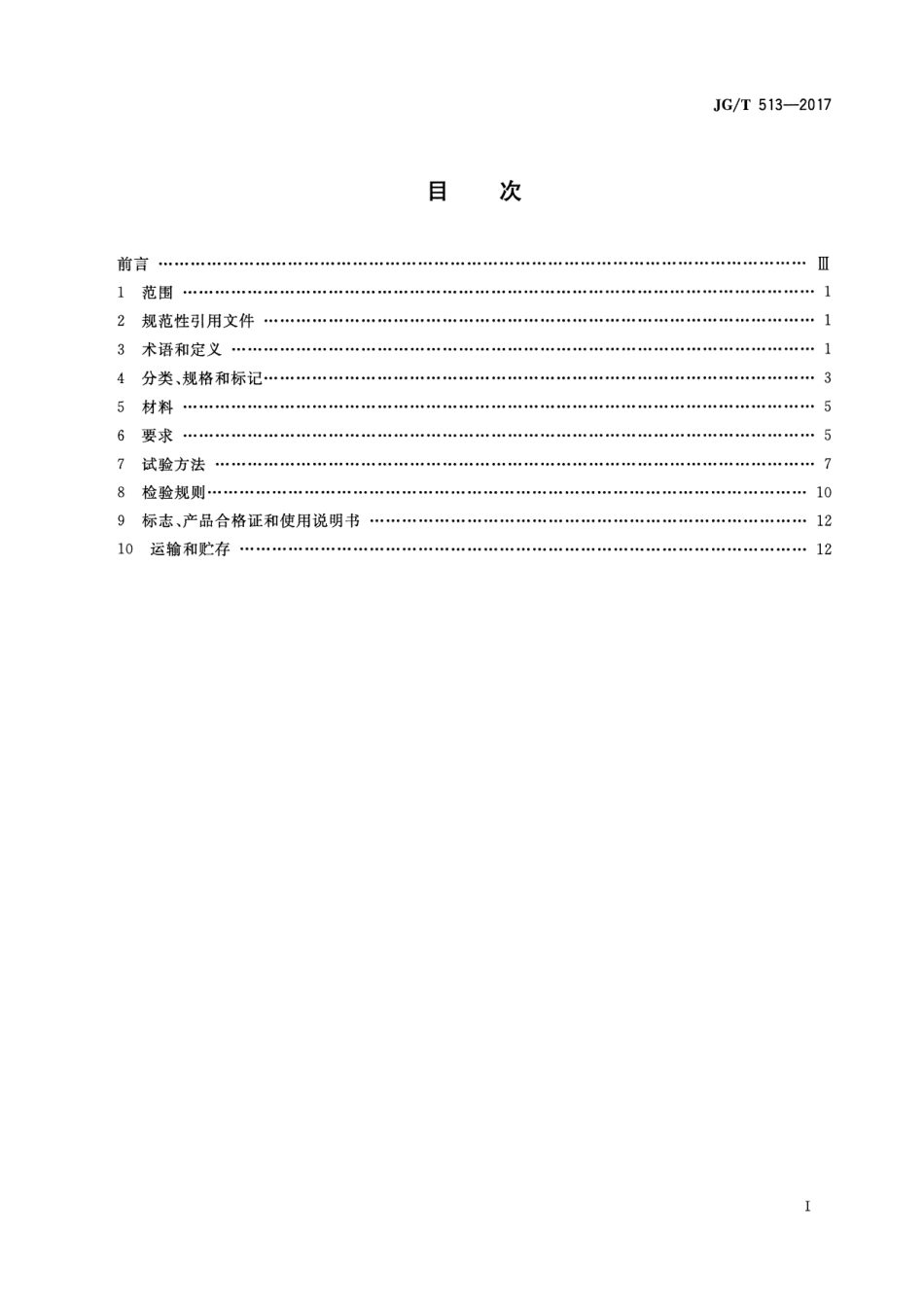

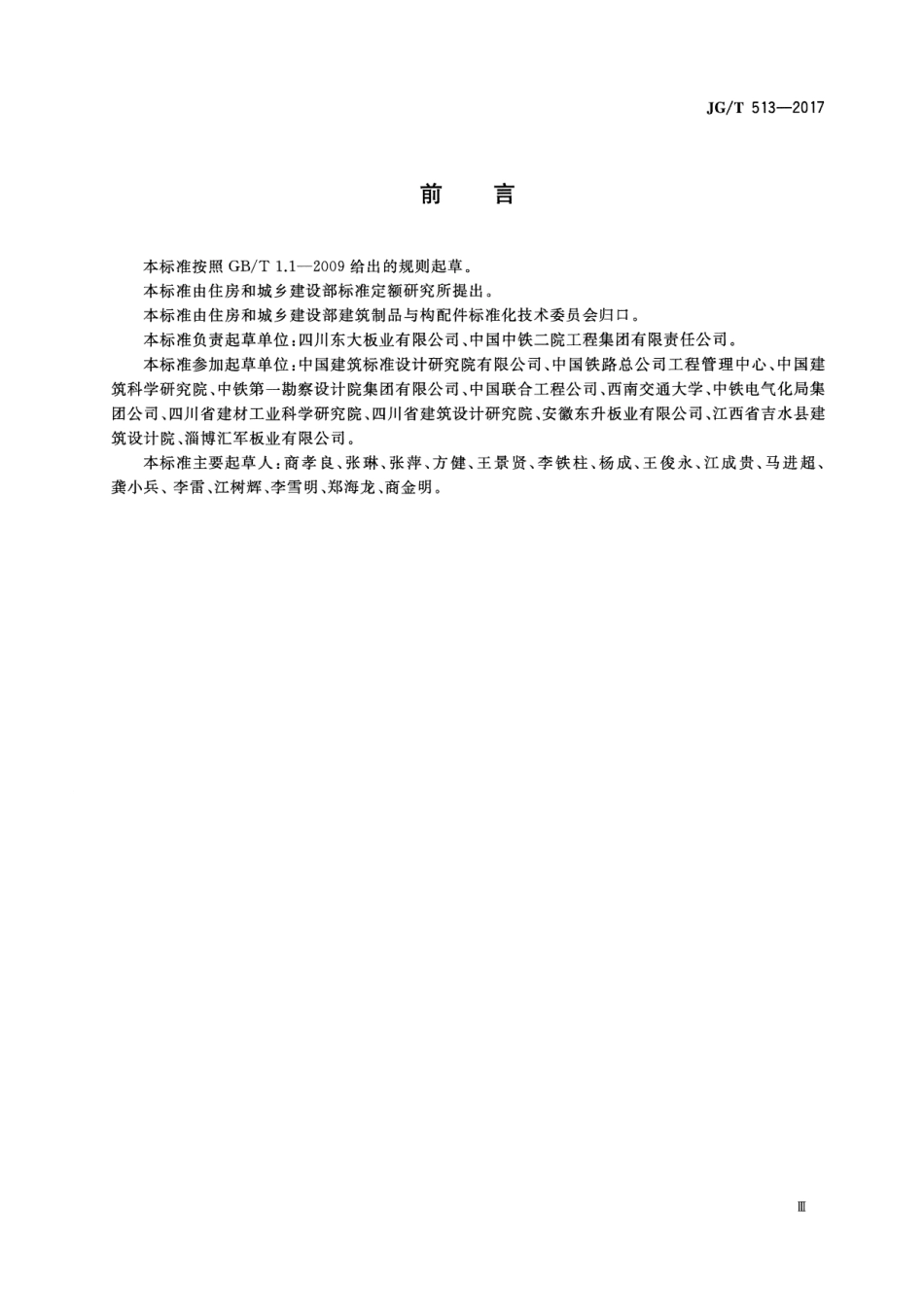

JG/T 513-2017 目次皿1113557muu书明说用使和r记H证才示uu各-144合存用义导22恪;+品贮寻荒见祖肌产南性和j方47、住围范语类料求验验志一鸣言范规术分材要试检标主nu 前1234567891I JG/T 513-2017 目。本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位:四川东大板业有限公司、中国中铁二院工程集团有限责任公司。本标准参加起草单位:中国建筑标准设计研究院有限公司、中国铁路总公司工程管理中心、中国建筑科学研究皖、中铁第一勘察设计院集团有限公司、中国联合工程公司、西南交通大学、中铁电气化局集团公司、四川省建材工业科学研究院、四川省建筑设计研究院、安徽东升板业有限公司、江西省吉水县建筑设计院、淄博汇军极业有限公司。本标准主要起草人:商孝良、张琳、张萍、方健、王景贤、李铁柱、杨成、王俊永、江成贵、马进超、龚小兵、李雷、江树辉、李雪明、郑海龙、商金明。而且JG/T 513-2017.l.LJJ dz 说明z1 耐碱玻纤网水泥砂浆防护层;2 聚苯颗粒混凝土芯材p3 耐碱玻纤网水泥砂浆防护层;4一一耐水腻子层;L 板长度;B 板宽度;H一一一板总高度zd 芯板厚度。u 11,11.l.乓/,q a)平面图b)1-1纵剖面2 3 4 1 c)2-2横剖面圈1钢边框保温南热轻型报外形示意图2 单位为毫米JG/T 513-2017 3.2 钢边框保温南热轻型楼面板steel frame Iightweight thermal insulation f100r panel 不参与结构整体计算且仅承受竖向荷载、不直接承受动荷载，作为加(夹)层楼板使用的钢边框保温隔热轻型板。3.3 聚苯颗粒混凝土芯材polystyrene granule core concrete 由普通硅酸盐水泥、聚苯颗粒、砂、各种添加剂制成的聚苯颗粒温凝土，作为钢边框保温隔热轻型握的内部填充材料，使其具有满足设计要求的保温隔热性能。3.4 防护层protective layer 由耐碱玻璃纤维网与水泥砂浆复合而成，铺设于钢边框保温隔热轻型板上下面层，避免芯材外露同时增加表面强度的水泥砂浆面层。4 分类、规格和标记4.1 分类4.1.1 钢边框保温隔热轻型板按用途分类应符合表1的规定。表1接用逮分类川，.，仨73 类别代号1 屋面板WM 2 网架板WJ 3 天沟板TG 4 楼丽板LB 5 墙板QB 4.1.2 钢边框保温隔热轻型板按荷载等级分类应符合表2的规定。表2接荷载等级分类荷载等级外加均布荷载标准值/CkN/m)WM、WJTG LB QB I级1.20 2.40 4.00 0.75 E级1.70 5.50 1.10 E级2.50 4.2 规格钢边框保温隔热轻型板规格尺寸应符合表3的规定。3 JG/T 513-2017 5 材料5.1 钢材5.1.1 槽钢、角钢应符合GB/T700的规定。5.1.2 玲拔低碳钢丝网片应符合JC/T540的规定。5.2 芯材5.2.1 普通硅酸盐水泥强度等级应不低于42.5，且符合GB175的规定。5.2.2 粉煤灰等级不应低于E级，且符合GB/T1596的规定。5.2.3 聚苯颗粒粒度(3mm5 mm方孔筛筛余)应不超过5%，堆积密度5kg/m315 kg/m3o 5.2.4 外加剂应符合GB8076的规定。5.2.5 砂应符合GB/T14684的规定。5.2.6 水应符合JGJ63的规定。5.3 防护层5.3.1 耐碱玻璃纤维网应符合JC/T561.2的规定。5.3.2 水泥、砂、水应符合本标准5.2的规定。5.4 耐水腻子应符合JG/T298的规定。6 要求6.1 外观质量钢边框保温隔热轻型板外观质量应符合表4的规定。表4外观质量序号项目指标1 钢边框表面漆膜表丽均匀平整、无漏涂、无鼓泡、无开裂2 孔洞主3处，且总面积不超过0.01m2 3 蜂窝主三3处，且总面积不超过0.01m2 4 露网3处，且总面积不超过0.01m 5 板丽裂纹(宽度。.2mm1.0 mm)三二3处注:对不影响物理力学性能及安装使用性能的缺陷，允许用高于原强度的水泥砂浆进行修复，但各项性能指标应符合本标准规定。6.2 尺寸允许偏差钢边框保温隔热轻型板尺寸允许偏差应符合表5的规定。5 JG/T 513-2017 表5尺寸允许偏差单位为毫米序号项目指标1 长度:f:5 2 宽度土53 对角线差10 4 厚度土55 表面平整度5 6 侧向弯曲L/750 6.3 物理力学性能6.3.1 钢边框保温隔热轻型极物理力学性能应符合表6的规定。褒6钢边框保温隔热轻型植物理力学性能指标序号项目WM、WJ，TGQB LB 1 面密度/(kg/m)6090 6090 60110 2 抗压强度/MPa二注0.75二注0.85二三2.003 质量吸水率/%15 王三1212 4 碳化系数二三0.90二二0.90二三0.905 软化系数二注0.85二三0.85关0.85抗冻性质量损失率/%三二5.06(50次强度损失率/%25 导热系数/W/(mK)J 0.095 0.095 7 三二0.120(平均温度25C)8 燃烧性能Al级9 质量含水率/%主主810 8 10 抗冲击性能/次二主511 吊拉力/N1 000 12 传热系数/W/(m k)J 0.95 主主0.95芯板厚度80mm，二，3013 空气隔声计权隔声量/dB芯板厚度100mm，二三35二三40芯板厚度120mm，注4014 耐火极限二注1.5允许荷载下挠度/mm军三L/20015 抗弯承载力裂缝宽度/mm0.2 6 JG/T 513-2017 表6(续)指标序号项目WM、WJ，TGQB LB h.(内照射指数)1.0 16 放射性IJ外照射指数)1.0 注1:客户对产品保温性能或重量有特殊要求时，可在芯材内加入其他轻质保温材料。对加入的其他轻质保温材料不对燃烧性能做要求。注2:耐火极限指标是对钢边框受火面做相应防火处理后的性能指标。产品出厂时钢边框可不做防火处理，当客户有防火要求时按照规范对锅边框受火面做相应防火处理。6.3.2 钢边框保温隔热轻型板防护层性能应符合表7的规定。表7防护层性能序号项目指标1 湿度变形/%=二0.040抗冻性外观板面不得出现破裂分层等破坏2(100次循环)抗弯强度比值二注0.85耐热水性能抗弯强度比值3 二三0.85(浸泡56d)耐干湿性能抗弯强度比值4 二，0.80(50次循环)7 试验方法7.1 试验环境及试验条件除特殊规定外，试验应在常温常湿条件下进行。7.2 试样的准备7.2.1 抗压强度、质量吸水察、碳化系数、软化系数、抗冻性、导热系数、燃烧性能、质量含水率等试验项目试样应采用同种原材料用相同工艺的聚苯颗粒混凝土芯材制成，与钢边框保温隔热轻型板同条件养护(5oc以上、水淋养护)至规定龄期后进行试验。7.2.2 防护层试验项目采用防护层同种原材料用相同工艺制成试件，试件厚度控制在(10士2)mm，与钢边框保温隔热轻型板同条件养护(5oc以上、水淋养护至规定龄期后进行试验。7.2.3 其他试验项目为整板或在整板中切割，锯取部位四周边应避开钢桂架100mm，试件锯取周边应大于20mm，采用机锯或刀锯，试件表面应平整，不得有裂缝或明显缺陷。7.2.4 试样的尺寸和数量应符合表8的规定。7 JG/T 513-2017 表8试样的尺寸和数量序号试验项目试样尺寸/(mmXmmXmm)1 外观质量整板2 尺寸允许偏差整板3 面密度整板4 抗压强度100X100X100 5 质量吸水率100X100X100 6 碳化系数100 X 100 X 100 7 软化系数100X100X100 8 抗冻性100 X 100 X 100 9 导热系数300X 300 X 25 10 燃烧性能500X500Xh 11 质量含水率300X100X100 12 抗冲击性能整板13 吊挂力整板14 空气隔声计权隔声量按GB/T19889.3的规定15 传热系数2 OOOX 2000 16 耐火极限按GB/T9978.1的规定17 抗弯承载力整板18 放射性2 kg 19 防护层湿度变形260X260X10 20 防护层抗冻性250 X 250X 10 21 防护层耐热水性能250X250X10 22 防护层耐干湿性能250X250X10 7.3 外观质量应按GB/T30100一2013第5章的规定进行。7.4 尺寸允许偏差应按GB/T301002013第5章的规定进行。7.5 物理力学性能7.5.1 面密度应按GB/T30100-2013第6章的规定进行。7.5.2 抗压强度应按GB/T30100-2013第8章的规定进行。8 试样数量10件10 件3件3块3块12块6块6块2块1块3块3件1f牛1件1件1f牛1件3块2块8块8块8块JG/T 513-2017 7.5.3 质量服7.1率应按GB/T301002013第7章的规定进行。7.5.4 磁化票数应按GB/T30100-2013第8章的规定进行。7.5.5 软化系数应按GB/T30100-2013第8章的规定进行。7.5.6 抗冻性应按GB/T30100-2013第8章的规定进行，冻融循环次数为50次。7.5.7 导热系数应按GB/T10294的规定进行。7.5.8 燃烧性能应按GB8624的规定进行。7.5.9 质量含水率应按GB/T30100-2013第7章的规定进行。采用同种原材料用相同工艺的聚苯颗粒揭凝土芯材制成1组100mmX 100 mmX 100 mm的试件，与钢边框保温隔热轻型板同条件养护至规定龄期后进行试验。7.5.10 抗冲击性能应按GB/T30100-2013第11.3的规定进行。7.5.门吊挂力应按GB/T30100-2013第12章的规定进行。7.5.12 空气隔声计权隔声量应按GB/T19889.3的规定进行。7.5.13 传热系数应按GB/T13475的规定进行。7.5.14 耐火极限应按GB/T9978.1的规定进行。7.5.15 抗弯承载力荷载取值见表2，按GB50204的规定进行，检测允许荷载下挠度和裂缝宽度，挠度精确至0.01 mm，裂缝宽度精确至0.1mm。9 JG/T 513一20177.5.16 放射性应按GB6566的规定进行。7.6 防护层性能7.6.1 湿度变取应按JG/T396-2012附录D的规定进行。7.6.2 抗冻性应按JG/T396-2012附录C中C.3的规定进行。7.6.3 耐热水性能应按JG/T396一2012附录C中C.5的规定进行。7.6.4 耐干湿性能应按JG/T396-2012附录C中C.6的规定进行。8 检验规则8.1 检瞌分类8.1.1 检验分为出厂检验和型式检验。8.1.2 出厂检验项目和型式检验项目应符合表9的规定。8.1.3 有下列情况之一应进行型式检验:a)试制的新产品进行投产鉴定时;b)正式投入生产后，产品的材料、配方、工艺有重大改变，可能影响产品性能时;c)连续生产时每两年一次(空气声计权隔声量、传热系数、耐火极限、芯材燃烧性能、防护层性能试验每四年检验一次);d)产品停产半年以上再投入生产时;e)出厂检验结果与上次型式检验有较大差异时。表9出广检验和型式检验项目序号试验项目出厂检验型式检验要求试验方法备注1 外观质量、JJ 6.1 7.3 2 尺寸允许偏差、/-J 6.2 7.4 3 抗压强度、/6.3.1 7.5.2 4 碳化系数、J6.3.1 7.5.4 5 软化系数-J 6.3.1 7.5.5 6 质量吸水率、/6.3.1 7.5.3 7 抗冻性、J6.3.1 7.5.6 10 JG/T 513-2017 表9(镇)序号试验项目出厂检验型式检验要求试验方法备注8 导热系数、/6.3.1 7.5.7 9 燃烧性能J 6.3.1 7.5.8 每四年检验一次10 面密度、J、/6.3.1
