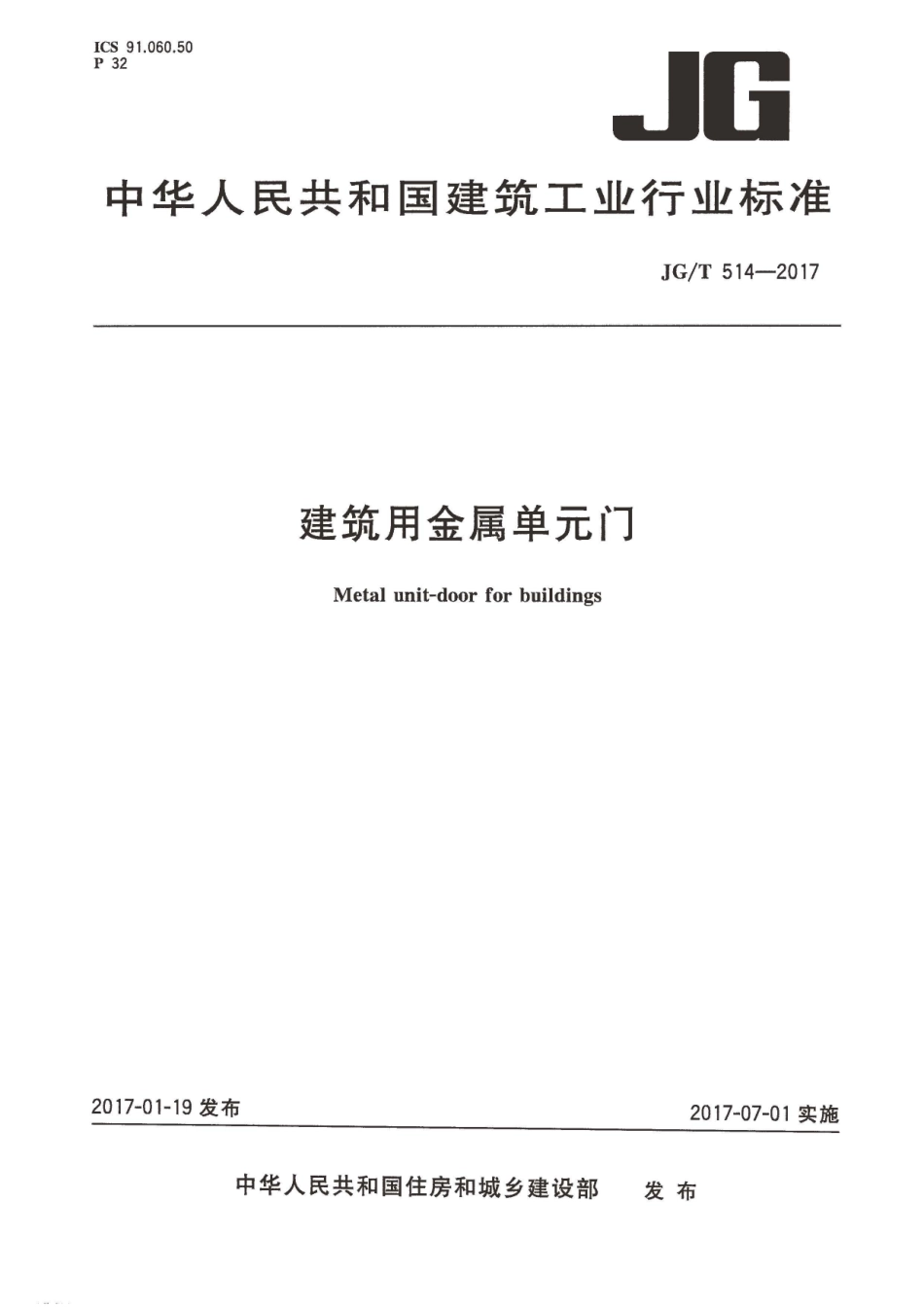

JGT514-2017 建筑用金属单元门.pdf

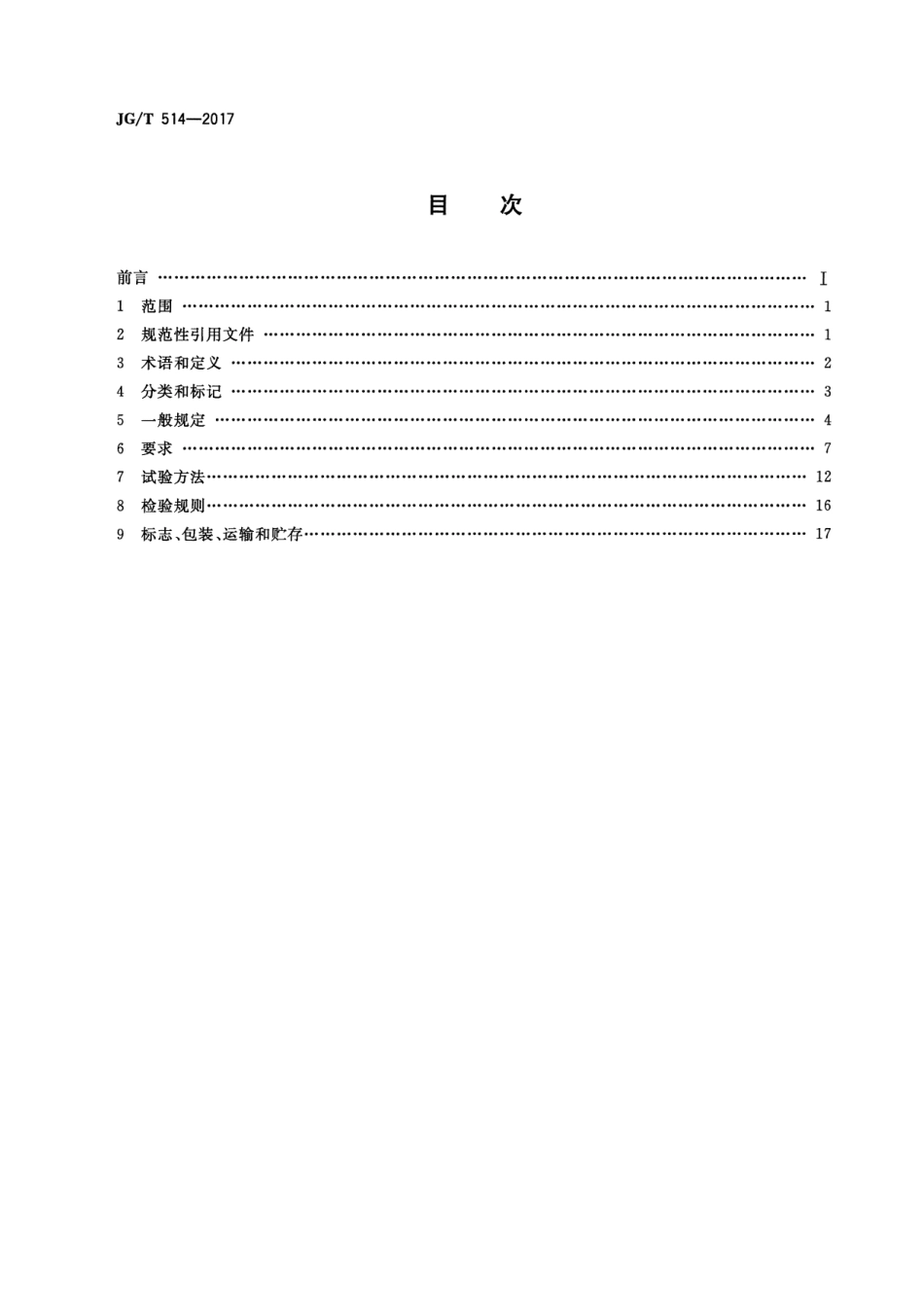

JG/T 514-2017 自次前言”.I 1 市围.2 规范性引用文件3 术语和定义.2 4 分类和标记.“.3 5 一般规定.4 6 要求.7 7 试验方法.12 8 检验规则.16 9 标志、包装、运输和贮存.17 JG/T 514-2017 建筑用金属单元门1 范围本标准规定了建筑用金属单元门的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于民用建筑用金属单元门。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文件。凡是不住日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志GB/T 716 碳素结构钢冷轧钢带GB/T 2059 铜及铜合金带材GB/T 2518 连续热镀钵铜板及钢带GB/T 3280 不锈钢冷轧钢板和钢带GB/T 5213 冷轧低碳钢板及钢带GB 5237（所有部分铝合金建筑型材GB/T 5823 建筑门窗术语GB/T 5824 建筑门窗洞口尺寸系列GB/T 6807 钢铁工件涂装前磷化处理技术条件GB/T 7106 建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 8478 铝合金门窗GB/T 8484 建筑外门窗保温性能分级及检测方法GB/T 8485 建筑门窗空气声隔声性能分级及检测方法GB/T 9158 建筑门窗力学性能检测方法GB/T 11253 碳素结构钢冷轧薄钢板及钢带GB/T 12754 彩色涂层钢板及钢带GB/T 14155整撞门软重物体撞击试验GB/T 14683 硅酣建筑密封胶GB 15763.l建筑用安全玻璃第1部分z防火玻璃GB 15763.2建筑用安全玻璃第2部分z钢化玻璃GB 15763.3建筑用安全玻璃第3部分z夹层玻璃GB 16796-2009安全防范报警设备安全要求和试验方法GB 17565一2007防盗安全门通用技术条件GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量GB/T 20909 钢门窗GB 21556 锁具安全通用技术条件GB/T 24498 建筑门窗、幕墙用密封胶条1 JG/T 514一2017GB/T 29049整撞门垂直荷载试验GB/T 29530平开门和旋转门抗静扭曲性能的测定GB/T 29739 门窗反复启闭耐久性试验方法GB/T 30591 建筑门窗洞口尺寸协调要求GB/T 31070.l楼寓对讲系统第1部分z通用技术要求GB 50016-2014建筑设计防火规范GB 50763 无障碍设计规范JGJ 113 建筑玻璃应用技术规程JG/T 125建筑门窗五金件合页（镜链JG/T 175 建筑用隔热铝合金型材JG/T 495-2016 铜门窗粉末静电喷涂涂层技术条件GA/T 72 楼寓对讲电控安全门通用技术条件GA 93 防火门闭门器GA 374 电子防盗锁GA/T 678 联网型可视对讲系统技术GA 1210 楼寓对讲系统安全技术要求HJ 2537环境标志产品技术要求水性涂料QB/T 2698 闭门器3 术语和定义GB/T 5823、GB/T5824界定的以及下列术语和定义适用于本文件。3.1 单元门unit-door 用于住宅建筑楼寓出人口，或有相同功能需求的公共建筑共用出人口的门。3.2 金属单元门metal unit-door 主要受力构件由金属制作而成的单元门。3.3 防破坏性能anti-intrusion performance 锁闭状态的单元门在规定条件下抵抗非正常侵入的能力。3.4 电控锁electronically controlled lock 通过电信号驱动，由继电器控制的锁具装置。3.5 电磁锁el配tromagneticl侃k通过电气控制电流流过线圈产生磁力实现开启与关闭功能的电控锁。3.6 智能控制系统intelligent control system for unit-door 采用计算机应用技术、网络通信技术、自动控制技术等，通过安装于门体上的电控锁，在智能控制指令的控制下，实现金属单元门启闭的系统。JG/T 514-2017 4.2 规格金属单元门的规格用洞口标志尺寸表示。门的洞口尺寸应符合GB/T5824的规定，且宜符合GB/T 30591的规定。4.3标记按金属单元门（代号为DYM）、面板主要材质、防破坏性能分级、活动扇数量、门锁类别、规格和标准号顺序进行标记。为记标其号代号UU号级代号LFm号代分质代级代量能材门分比别数性要元能类扇入主单桂旷格锁动闯板属协K规门活防面金阳锁控电为具锁寸元单质钢扇单的m m nv m m nv 为格规例示DYM-G-A-1-DK-150210-JG/T 514-2017 5 一般规定5.1 型材5.1.1 铜型材金属单元门用钢型材应符合下列规定a)钢型材使用性能不应低于Q235BF的碳素结构钢的要求Pb）采用碳素结构钢冷轧钢带制作时，材质应符合GB/T716的规定，型材公称壁厚应不小于1.2mm;c)采用镀铮钢带制作时，材质应符合GB/T2518的规定，型材公称壁厚应不小于1.2mm;d）采用不锈钢板制作时，应选用不低于0Cr18Ni9(304）牌号的不锈钢，型材公称壁厚应不小于1.2mm;e)采用彩色涂层钢板制作时，型材公称壁厚应不小子0.7mm。5.1.2 铝合金型材金属单元门用铝合金型材应符合下列规定za)铝合金型材应符合GB5237的要求，主要受力杆件规格及壁厚应经设计计算或试验确定，且型材截面主要受力部位基材最小实测壁厚应不小于2.0mm;b)隔热铝合金型材应符合JG/T175的要求F。有装配关系的型材，尺寸偏差应选用GB5237.1规定的高精级以上精度等级zd)铝合金型材表面处理层厚度应符合表5的规定。4 JG/T 514-2017 表5铝合金型材表面处理层厚度阳极氧化品种阳极氧化加电解着色电泳涂漆粉末喷涂氟碳漆喷涂阳极氧化加有机着色装饰面上涂层装饰面平均膜厚膜厚级别膜厚级别最小局部厚度表面处理层m m 厚度B s AA15（有光或哑光（有光或哑光二抖。二注30（工涂透明漆有色漆）二？；40（三涂）5.2 西板材料5.2.1 主要面板材料可采用低碳钢板、碳素结构钢握、不锈钢板、影色涂层钢板、铜板等金属材料和金属复合材料。5.2.2 低碳钢板应符合GB/T5213的规定，碳素结构钢板应符合GB/T11253的规定，不锈钢板应符合GB/T3280的规定，彩色涂层铜板应符合GB/T12754的规定；A级钢质单元门门扇内、外面板铜板公称厚度应不小于0.8mm,Pl级、P2级钢质单元门门扇内外面板铜板公称厚度应不小于0.6mmo 5.2.3 铜面板应符合GB/T2059的规定，公称厚度不应小于0.7mm，包覆或装饰用铜皮的公称厚度不应小于0.3mmo 5.2.4 其他面板材料应符合以下要求：a)门扇镶嵌玻璃应符合GB15763.1GB 15763.3的规定；b)当采用其他金属复合材料或镶嵌其他材料时，应符合相应标准规定，并不应降低防破坏性能等级要求。5.3 表面处理金属单元门应根据材质特性选用适当的表面处理材料和工艺，并满足以下要求za)使用普通碳钢材料制作的门框、扇及五金配件应进行防腐处理。镀钵或涂防锈漆前应除油、除锈，宜按照GB/T6807的要求进行磷化处理；b)钢质单元门宜使用水性涂料和粉末涂料，水性涂料应符合HJ2537的规定，粉末静电喷涂涂层应符合JG/T495 2016的规定；当使用榕剂型涂料时，有害物质限量应符合GB18581的规定；c)钢质单元门表面软聚氯乙烯压延薄膜CPVC塑料覆膜应符合GB/T3830的规定；d)铝合金单元门表团宜采用氟碳漆喷涂，表面处理质量应符合GB5237.5的规定F当采用其他表面处理工艺时，应符合GB5237.2GB 5237.4的规定ze)铜质单元门表面处理和着色用材料及工艺应环保无污染，不应产生有毒、有害的气体和粉尘。5.4 镇具5.4.1 单元门采用电子门锁时，应符合GA374的规定。5.4.2 采用门禁系统时应选用电控锁，电控锁应符合GAIT72的规定。5.4.3 A级金属单元门用机械门锁应符合GB21556规定的A级机械前盗锁的要求；Pl级和P2级金属单元门用机械门锁应符合GB21556规定的B级机械防盗锁的要求。5 JG/T 514-2017 5.4.4 门锁宜有静音装置，门体启闭时噪声过大的，应采取消音措施。5.5 闭门器5.5.1 金属单元门宜安装闭门器。5.5.2 应按门扇的宽度、质量和单元门的反复启闭耐久性分级选择相应规格的闭门器，闭门器应符合QB/T 2698的规定。5.5.3 具有防火功能要求的闭门器应符合GA93的规定。5.5.4 闭门器应有调节闭门速度的功能，闭门器在门扇关至1530。时，应能使闭门速度骤然减慢并发力关门，使门锁能可靠锁闭。5.6 智能控制系统5.6.1 楼寓对讲系统应符合GB/T31070.l的规定，安全性应符合GA1210的规定。5.6.2 联网型可视对讲系统应符合GAIT678的规定。5.6.3 智能控制系统宜预留可扩展控制接口。5.6.4 智能控制系统与火灾报警系统连接时，在火警发生时金属单元门应能自动开启或手动开启。5.6.5 暴露于室外的对讲系统外壳应有防止非正常拆卸的保护措施和防雨措施。5.7 密封材料单元门用密封材料宜采用密封胶条，密封胶条应符合GB/T24498的规定；当采用密封胶时，宜采用中性密封胶，密封胶应符合GB/T14683的规定。5.8 五金件、附件、紧回件5.8.1 应按门扇的重量选用相应规格的门镜链，门镜链应符合JG/T125的要求或使用厚度不小于3.0 mm的钢板或其他等效强度材料制作。5.8.2 单元门内外拉手应与门体牢固连接，并与门的整体美观相适应。5.8.3 加固件应采用性能不低于热轧钢材的钢质材料制作，不带螺孔的加固件公称厚度应不小于1.2 mm，带螺孔的加固件公称厚度应不小于3.0mm。5.8.4 其他配件应按功能要求选用，配件的材料性能应与门的要求相适应，并符合相应产品规定。5.9 电源适用性5.9.1 金属单元门应在外接电源为220VlO V时可正常使用，锁具与楼寓对讲系统的工作电压不应高于36v。5.9.2 电控金属单元门应有备用电源，且不低于6.5Ah，当主、备电源同时断电时，应具备手动开锁的功能。5.10 环境适用性金属单元门在环境温度一2565，空气相对湿度不大于95%的环境下，应能正常使用。5.11 其他功能要求5.11.1 金属单元门的开启方式、开启后的通行净宽等应符合GB50016-2014规定的安金疏散要求。5.11.2 金属单元门开启后的通行净宽、门槛高度、把手安装高度等应符合GB50763规定的无障碍设计要求。5.11.3 Pl级和P2级应在有门卫看守或监控条件下使用。JG/T 514-2017 6 要求6.1 外观盾量6.1.1 门表面应清清、光滑、平整，不应有明显色差、毛刺、锤迹、披纹等质量缺陷。6.1.2 表面不应有明显擦伤、划伤等质量缺陷。6.1.3 门框、门扇焊缝应牢固，表面波纹应均匀，不应存在未焊透、裂缝、夹渣、烧穿、尖刺、焊瘤、飞溅及漏焊等缺陷。6.1.4 门扇压花、装饰图案等应过夜自然、平顺，图形、图案形状和尺寸应符合设计要求。6.1.5 密封条应接头严密、表面平整、无咬边现象。6.2 尺寸允许偏差6.2.1 钢质单元门的尺寸允许偏差及框扇配合尺寸应符合GB/T20909的规定。6.2.2 铝合金单元门的尺寸允许偏差及框扇配合尺寸应符合GB/T8478的规定。6.2.3 其他材质金属单元门的框、扇尺寸允许偏差应符合表6的规定，装配间隙应符合表7的规定。表6门框、门扇尺寸允许偏差单位为毫米项目尺寸范围允许偏差2 000 土2.0门框及门扇的宽度、高度尺寸偏差2 000 士3.02 000 2.0 门框及门扇两对边尺寸之差2 000 3.0 3 000 3.0 门框及门扇两对角线尺寸之差3 000 4.0 表7装配闰隙单位为毫米项目要求门扇
