JCT2088-2011 先张法预应力混凝土空心板梁.pdf

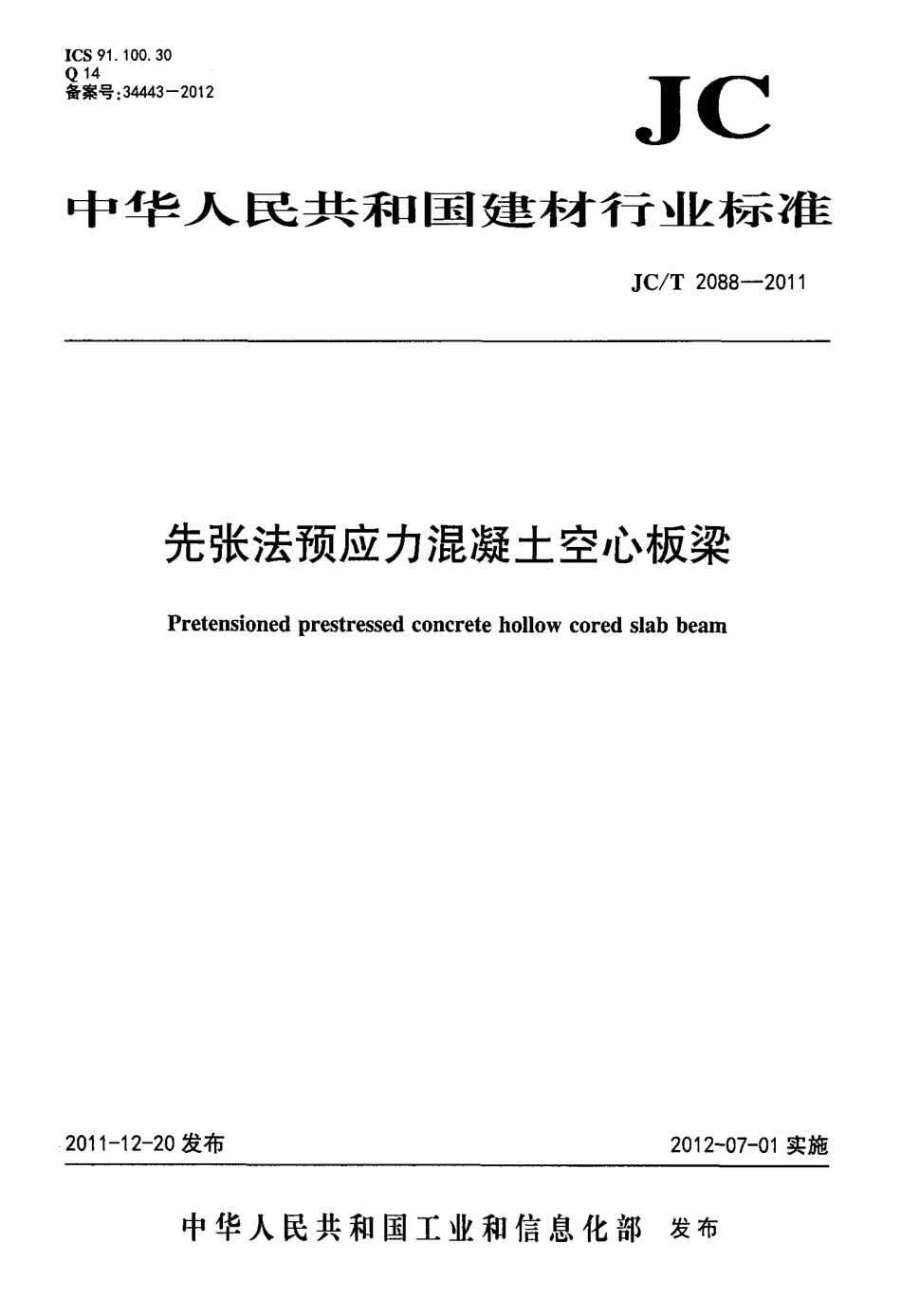

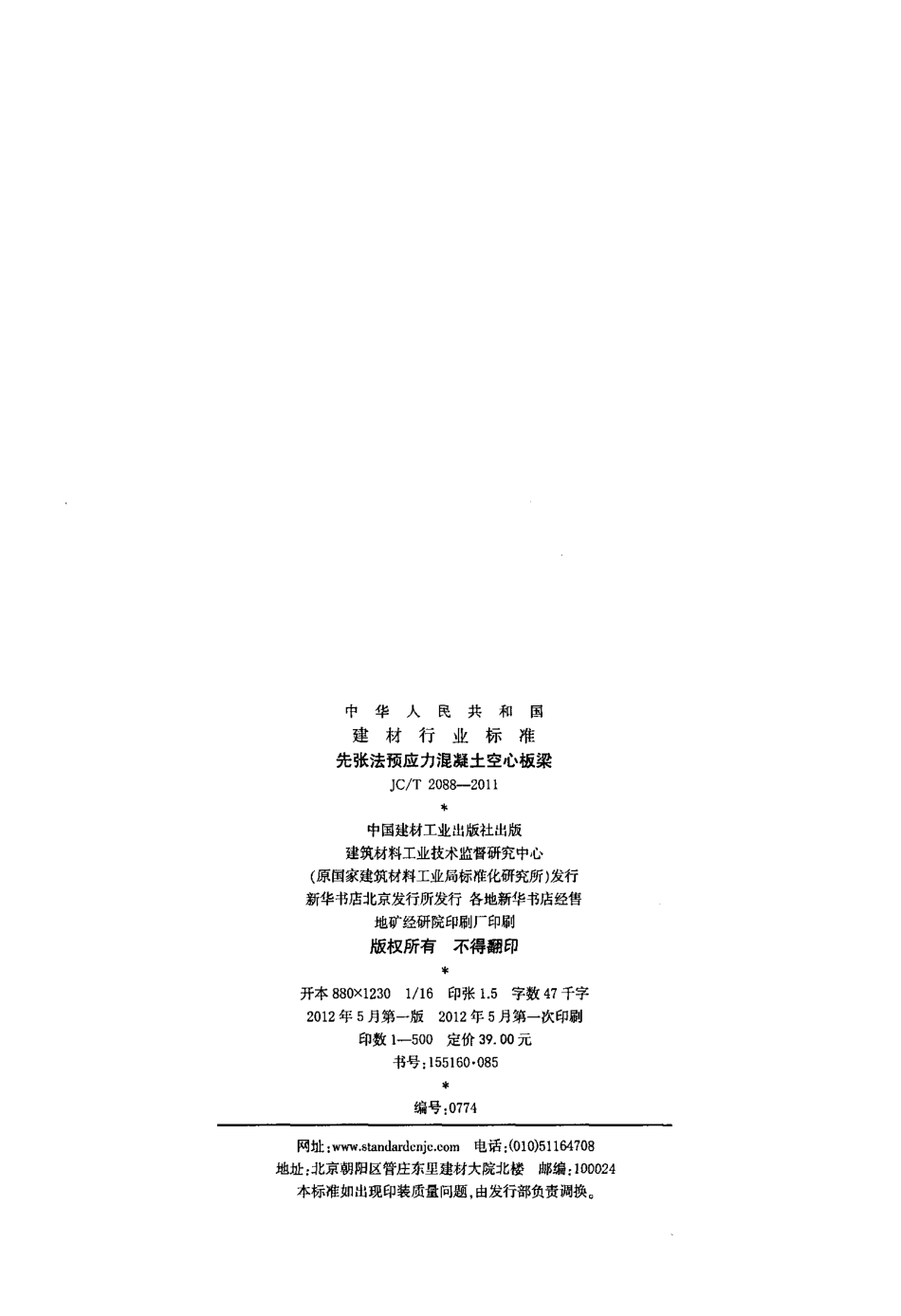

I C S9 1 1 0 0 3 0Q1 4备案号：3 4 4 4 3-2 0 1 2JC中华人民共和国建材行业标准J C T2 0 8 8 2 0 11先张法预应力混凝土空心板梁P r e t e n s i o n e dp r e s t r e s s e dc o n c r e t eh o l l o wc o r e ds l a bb e a m2 0 11 1 2 2 0 发布2 0 12-0 7-0 1 实施中华人民共和国工业和信息化部发布中华人民共和国建材行业标准先张法预应力混凝土空心板梁J C T2 0 8 8-2 0 11中国建材工业出版社出版建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷版权所有不得翻印开本8 8 0 x 1 2 3 01 1 6 印张1 5 字数4 7 千字2 0 1 2 年5 月第一版2 0 1 2 年5 月第一次印刷印数1 5 0 0 定价3 9 0 0 元书号：1 5 5 1 6 0 0 8 5编号：0 7 7 4网址：w w w s t a n d a r d c n j c C O l l 电话：(0 1 0)5 1 1 6 4 7 0 8地址：北京朝阳区管庄东里建材大院北楼邮编：1 0 0 0 2 4本标准如出现印装质量问题，由发行部负责调换。刚吾J C T2 0 8 8 _ 2 0 11本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(S A C T C1 9 7)归口。本标准负责起草单位：吴江市明港道桥工程有限公司、同济大学。本标准参加起草单位：苏州混凝土水泥制品研究院、同济明港道桥设计研究院(苏州)有限公司、中交第二公路勘察设计研究院有限公司、中交第一公路勘察设计院有限公司、上海市政工程设计研究总院、浙江省交通规划设计研究院、上海市第一市政工程有限公司、中国市政工程中南设计研究院、中交第二公路工程局有限公司、苏州嘉正建材科技有限公司。本标准主要起草人：毕建华、石雪飞、李珂、奚飞达、陈明健、南军强、王萍华、张剑英、史方华、徐桂平、周文胜、沈永康、张晓波等。本标准为首次发布。1 范围先张法预应力混凝土空心板梁J o T2 0 8 8 2 0 11本标准规定了先张法预应力混凝土空心板梁(以下简称“先张板梁”)的产品分类、原材料、构造要求、质量要求、试验方法、检验规则、产品合格证以及标志、运输和贮存等。本标准适用于公路、市政工程桥梁建设中采用的先张板梁。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B1 7 5 通用硅酸盐水泥G B T7 0 0 碳素结构钢G B1 4 9 9 1 钢筋混凝土用钢第1 部分：热轧光圆钢筋G B1 4 9 9 2 钢筋混凝土用钢第2 部分：热轧带肋钢筋G B T5 2 2 4 预应力混凝土用钢绞线G B8 0 7 6 混凝土外加剂G B I1 4 3 7 0 预应力筋锚具、夹具和连接器G B T5 0 0 8 1 普通混凝土力学性能试验方法标准G B5 0 1 1 9 混凝土外加剂应用技术规范G B5 0 1 6 4 混凝土质量控制标准G B5 0 2 0 4 混凝土结构工程施工质量验收规范J G J5 2 普通混凝土用砂、石质量标准及检验方法标准J G J5 5 普通混凝土配合比设计规程J G J6 3 混凝土用水标准J G J T1 5 2-2 0 0 8 混凝土中钢筋检测技术规程J T GD 6 2-2 0 0 4 公路钢筋混凝土及预应力混凝土桥涵设计规范J 叮0 4 1 2 0 0 0 公路桥涵施工技术规范3 产品分类3 1 产品品种和代号先张板梁按公路桥涵设计的汽车荷载等级分为公路一I 级先张板梁和公路一I I 级先张板梁。公路一I 级先张板梁代号为X Z B L I，公路-I I 级先张板梁代号为X Z B L I I。3 2 规格尺寸3 2 1先张板梁的主要规格尺寸宜按表1 选用。J C T2 0 8 8-2 0 1表1先张板梁的主要规格尺寸标志长度标志宽度高度删n1 0l0 0 0、l2 5 05 2 0、6 0 01 3l0 0 0、12 5 06 2 0、7 0 01 6L0 0 0、12 5 08 0 0、8 2 02 0l0 0 0、l2 5 09 0 0、9 5 0注：其他规格尺寸的先张板梁可根据供需双方协议生产。3 2 2 先张板梁截面可采用圆孔、椭圆孔、倒角矩形孔形式，其对应截面型号为A 型、B 型和C 型。截面示意图见图1、图2、图3。说明：6 底面宽度：6 边肋宽度6：中肋宽度 一一高度；t t 顶面厚度；b 底面厚度。注；各符号的含义同图I。圄1 圆孔截面示意图2 椭圆f L 截面示意注：各符号的含义同图l。图3 倒角矩形f L 截面示意_+J C，r2 0 8 8 2 0 113 2 3 先张板梁孔形尺寸应能满足混凝土成型要求、受力计算要求，截面各部位尺寸应符合表2 的规定。表2 先张板梁截面各部位尺寸单位为毫米截面型号b矗b lb 2t lbA10 0 05 2 0、6 2 01 0 07 08 08 0Bl0 0 08 2 0、9 0 01 0 07 08 08 0Cl0 0 0、l2 5 06 0 0、7 0 0、8 0 0、9 5 01 4 01 2 01 2 03 3 型号和标记3 3 1 型号先张板梁产品型号表示如下面型号度(m m)志宽度(r a m)志长度(m)品代号3 3 2 标记先张板梁产品按产品代号、标志长度、标志宽度、高度、截面型号和标准编号的顺序标记。示例：先张板梁标志长度1 3 m，标志宽度10 0 0 m n l，高度6 2 0 m m，截面型号为A，公路桥涵设计的汽车荷载等级为公路一I 级的产品标记为：X Z B L I 一1 3 1 0 0 0 6 2 0 一AJ C T2 0 8 8-2 0 1 lJ C T2 0 8 8 _ 2 0 114 原材料4 1 水泥水泥应采用强度等级不低于4 2 5 的硅酸盐水泥、普通硅酸盐水泥，其质量应符合G B1 7 5 的规定。4 2 骨料4 2 1细骨料宜采用洁净的天然中砂，细度模数为26 3 0，含泥量应不大于2 O，其他质量要求应符合J G J5 2 的规定。4 2 2 粗骨料应采用连续级配的碎石，其最大粒径应不大于3 1 5 m m，含泥量应不大于1 O，针根状颗粒含量宜不大于5，其他质量要求应符合J G J5 2 的规定。4 3 水混凝土拌制和养护用水的质量应符合J G J6 3 的规定。4 4 外加挣l外加剂的质量应符合G B8 0 7 6 的规定，其使用应符合G B5 0 1 1 9 的规定，不得使用氯盐类外加剂。4 5 掺合料掺合料使用前应进行试验验证，不应对先张板梁产生有害影响。4 6 钢材4 6 1预应力筋应采用钢绞线，其抗拉强度标准值应不低于18 6 0M P a，松弛率应不大于2 5，其质量应符合G B T5 2 2 4 的规定。4 6 2 普通钢筋宜采用H P B 2 3 5 级、H R B 3 3 5 级热轧钢筋，其质量应分别符合G B1 4 9 9 1 和G B1 4 9 9 2的规定。4 6 3 支座处锚固钢板质量应符合G B T7 0 0 的规定。5 构造要求51 钢筋骨架5 1 1预应力筋在先张板梁内的锚固位置宜分散均匀对称布置，通过支座中心线上方的受力预应力筋应不少于4 根。5 1 2 预应力筋采取单层布置时，水平向净距应不小于其直径的1 5 倍，且不应小于2 5 m m，二层以上布置时，层与层之间竖向净距不应小于3 0 m m。5 1 3 预应力筋锚固受力端宜设置长度不小于1 5 0 I i I m 的螺旋筋，螺距宜为3 0 m m 一5 0 m m。5 1 4 先张板梁端部1 0 倍的预应力筋直径长度范围内，应设置不少于3 根的加强钢筋网根，网根间距宜为5 0 m m。515 端部斜度大于2 0。的先张板梁，应在底面钝角部位布置平行于其角平分线的加强钢筋，钢筋直径不宜小于1 2 m m，间距宜为1 0 0m m 1 5 0m m，布置范围宜为钝角两侧1 0m 1，5m 边长的扇形面积内。5 1 6 芯模抗浮定位筋宜采用直径不小于d)8m m 的H P B 2 3 5 级钢筋制作，间距不宜大于4 0 0m m。5 1 7 预应力筋布置时，非受力区段应外套硬质塑料管失效处理，套管两端应封闭严密，套管直径应比预应力筋大3m m。45 1 8 骨架成型后，各部分尺寸应符合如下要求a)预应力筋间距偏差应不大于5m m；b)普通受力主筋间距偏差应不大于1 0m m：c)箍筋间距偏差应不大于2 0m m；d j骨架长度偏差应不大于1 0m m；e)骨架宽度、高度偏差应不大于5m。J C，T2 0 8 8 2 0 115 2 成型5 2 1先张板梁顶面混凝土应充分拉毛或应做成凹凸不小于6n l m 的粗糙面，方向应与纵轴线垂直。52 2 端部斜度大于2 0。的先张板梁，应在锐角部位沿竖向高度设置3 0 m m 倒角。5 2 3 先张板梁端部芯孔内应灌填强度等级不小于C 2 5 的混凝土封闭。6 质量要求6 1 混凝土保护层厚度预应力筋的混凝土净保护层厚度不应小于3 0m m。6 2 外观质量先张板梁外观质量应符合表3 的规定。表3 先张板梁的外观质量项号项目及部位质量要求1露筋任何部位不允许2孔洞6任何部位不允许3疏松。任何部位不允许4麻面。任何部位累计面积不应超过所在面面积的l，深度不应大于5 t i m，且应修补。5缺角掉边。任何部位掉角深度和宽度不应大于3 0 t i m，K 度不应大于5 0m i l l 且应修补。支座预应力筋锚固端部位不允许底面任何部位6蜂窝7其余部位每处面积不应超过0 0 lm 2，累计面积不应超过所在面面积的05，深度不应大干1 0m m，且应修补。底面裂缝顶面纵向裂缝不允许7裂缝侧面竖向裂缝表面收缩及不规则龟裂缝最大裂缝宽度应不大于01 5 咖且应防水闭合处理。露筋指梁内钢筋未被混凝土包裹而外露的缺陷。孔洞指混凝土中深度和比燮均超过保护层厚度的孔穴。疏松指混凝土局部振捣不密实，深度超过保护层厚度的缺陷。“麻面指混凝土表面呈现无数的小凹点的缺陷。缺角掉边指构件端的直角及边缘的局部破损的缺陷。蜂窝指粱混凝土表面缺少水泥砂浆而形成石子外露的缺陷。5 裂缝指从混凝土表面延伸至内部的缝隙。63 尺寸允许偏差先张板梁各部位的尺寸允许偏差应符合表4 的规定。表4 先张板梁的尺寸偏差单位为毫米6412 放张预应力筋时，截面型号为A 型、B 型的先张板梁，掘凝土抗压强度不应低于3 2M P a。截面型号为c 型的先张板粱，混凝土抗压强度不应低于4 0 t d P a。642 静载抗弯性能642注642642先张板粱应按附录 或附录B 进行静载抗弯性能试验。仲裁时应按附录A 进行静载抗弯性自B 试验先张板粱的开裂弯矩和极限承裁弯矩应不低于表5 中的数值当加载至表5 中的开裂弯矩时不应出现裂缝。表5 先张板梁的静载抗弯性能J C T2 0 8 8 一2 0 11标志长度标志宽度高度开裂弯矩极限承载弯矩代导截面型号m mk N-1 1k N mAl0 0 05 2 04 9 25 6 4X Z B L ICl0 0 06 0 04 7 75 9 1C12 5 06 0 04 8 35 9 lJ OAl0 0 05 2 03 9 64 9 5X Z B L I ICl0 0 06 0 03 9 74 6 3C12 5 06 0 04 0 34 7 7Al0 0 06 2 07 1 98 4 7X Z B L ICl0 0 07 0 07 3 l8 6 5Cl2 5 07 0 07 4 88
