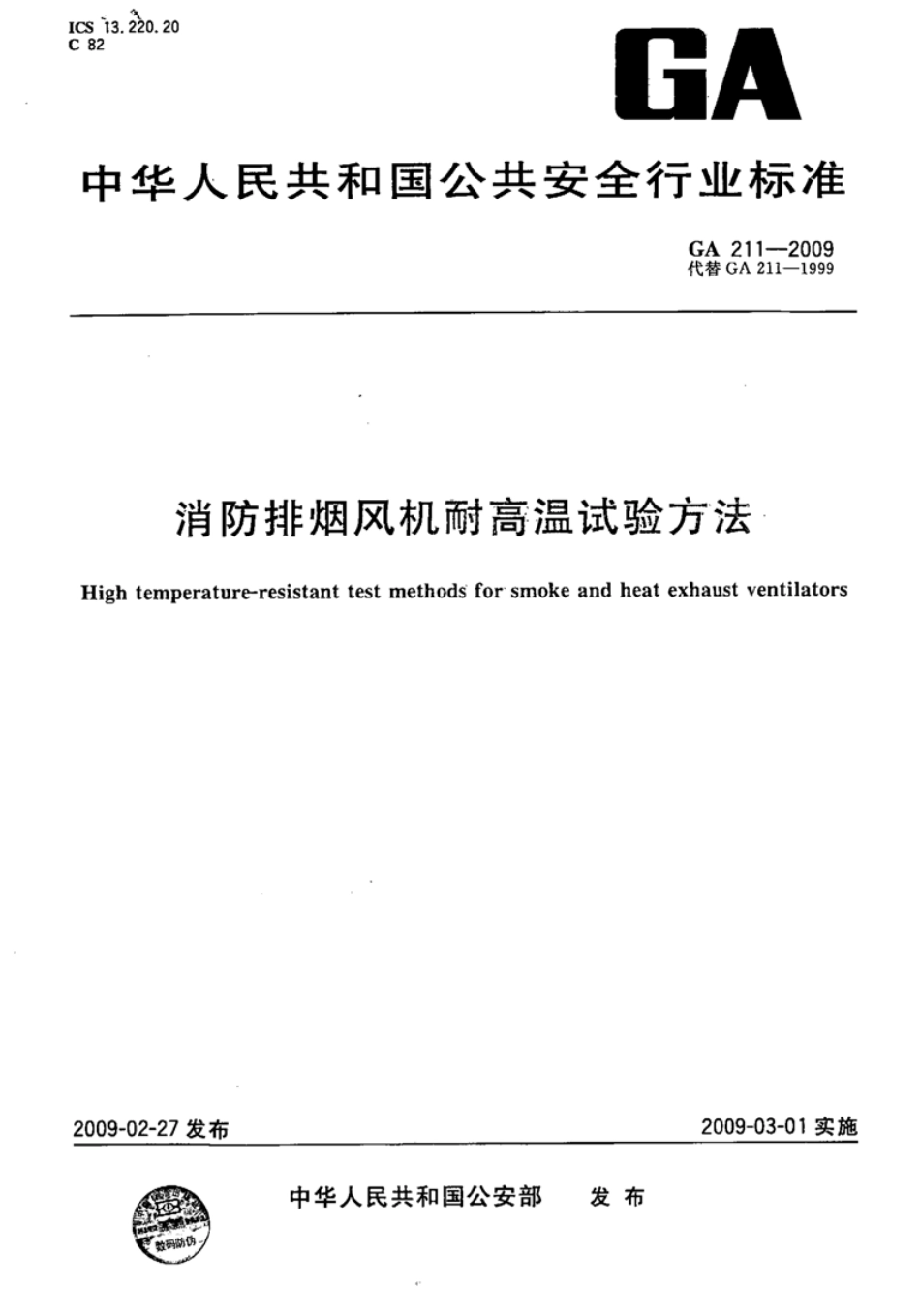

GA211-2009 消防排烟风机耐高温试验方法.pdf

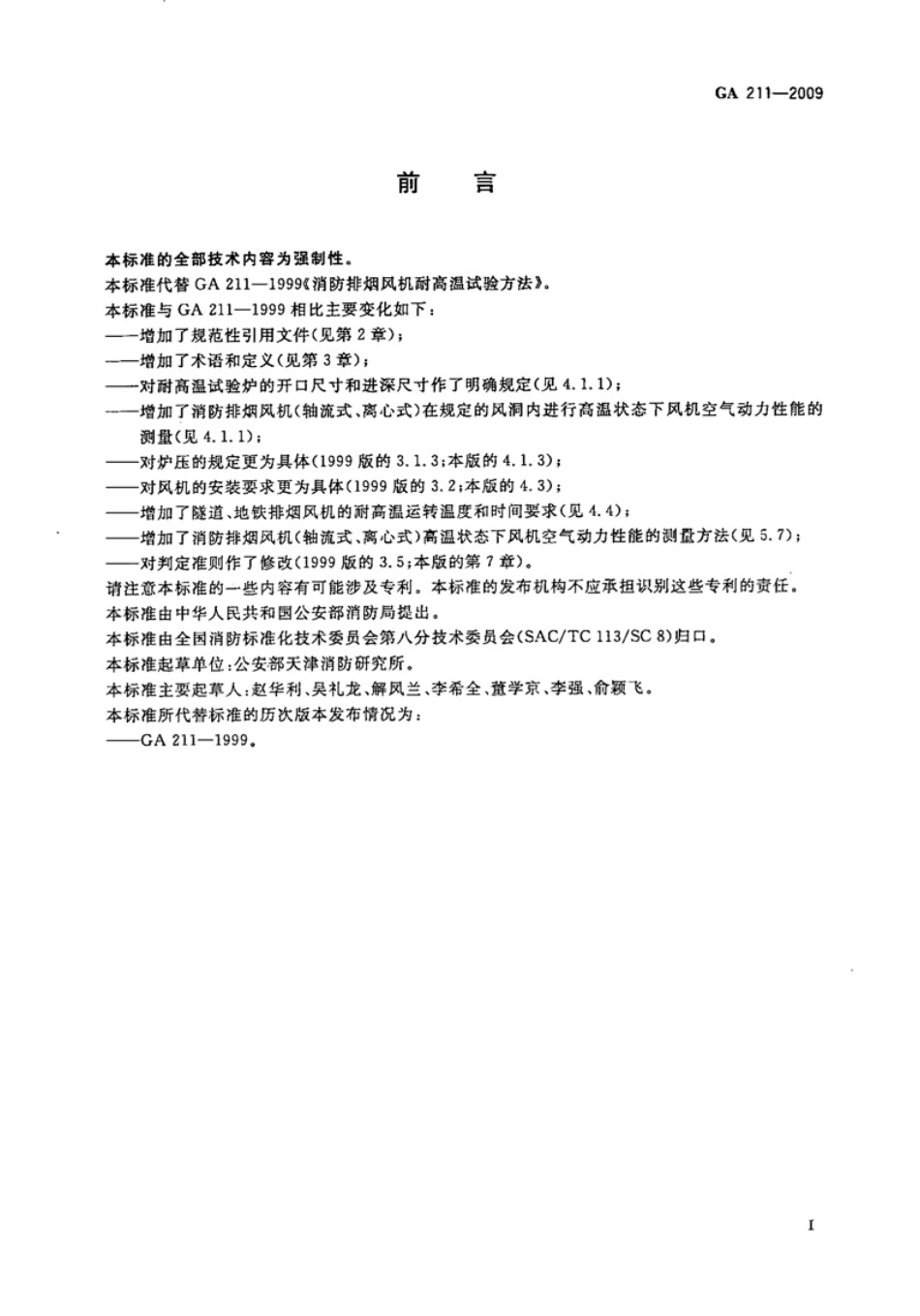

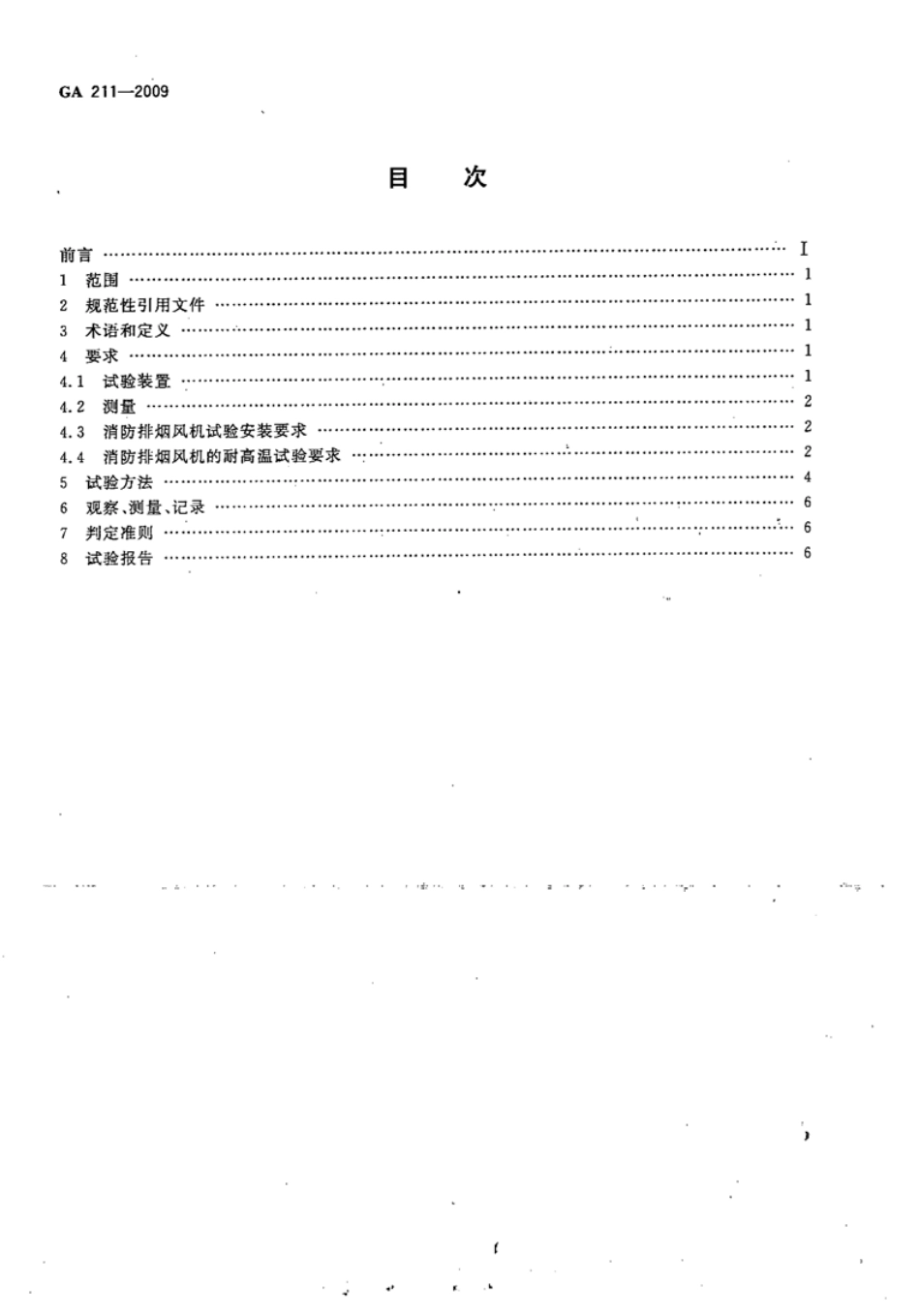

GA211-2009目次前言I1范围12规范性引用文件13术语和定义14要求14.1试验装置4.2测量24.3消防排烟风机试验安装要求24.4消防排烟风机的耐高温试验要求25试验方法46观察、测量、记录67判定准则68试验报告6GA211-2009消防排烟风机耐高温试验方法1范围本标准规定了机号不大于No.18的轴流式（与之相应的离心式）消防排烟风机在试验室进行耐高温试验的试验装置、风机安装、试验方法、判定准则和试验报告等；机号大于No.18的轴流式（与之相应的离心式)消防排烟风机采用电加热试验装置只进行耐高温试验，不测高温状态下的空气动力性能，仅测量风机常温下的空气动力性能。本标准适用于工业与民用建筑、人防工程等建筑物、隧道、地铁内安装的消防排烟风机的耐高温性能测试。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236-2000工业通风机用标准化风道进行性能试验(idtISO5801:1997)JB/T8689-1998通风机振动检测及其限值3术语和定义GB/T1236-2000中确立的以及下列术语和定义适用于本标准。3.1消防排风机smoke and heat exhaust ventilators在机械排烟系统中用于排除烟气的固定式电动装置。4要求4.1试验装置4.1.1耐高温试验炉本标准规定消防排烟风机应符合4.3、4.4要求和在规定的耐高温试验炉上进行耐高温试验。耐高温试验炉应能控制通过消防排烟风机的气流温度，使之能够在150600（允许偏差士15)范围内任一设定值上保持恒定，并能保证点火后2min内，炉内温度能升至选定的标准温度。耐高温试验炉应有足够大的空间，其尺寸不应小于3000mm3000mm4500mm。应能使消防排烟风机在规定尺寸（见图1）的风洞内测试高温状态下空气动力性能。注：机号大于No.18的消防排烟风机的耐高温性能试验装置及安装方式参照图4和图5.4.1.2温度测量及控制系统消防排烟风机迎火面的气流温度采用直径为0.75mm2.30mm的K型铠装热电偶测量。其热端伸出不锈钢套管或瓷套管长度不应小于25mm,热电偶数量不得少于6支。热电偶均匀分布在距消防排烟风机进气口100mm的平面上，其测量端距管壁100mm,热电偶所测温度的平均值即为试验温度。标准试验温度可以在150600范围内预先设定，试验温度数值记录的时间间隔不应超过1 min.1GA211-20094.1.3炉内压力测量系统耐高温试验炉炉内压力采用压力传感器在炉内3m高度，距试验炉口100mm处进行测量与记录，记录时间间隔不应超过2mi。本标准仅要求消防排烟风机在耐高温试验时记录实际炉压。4.2测量4.2.1高温状态下消防排烟风机空气动力性能测量4.2.1.1消防排烟风机流量、压力、全压效率的测昼消防排烟风机的流量，压力、全压效率按照GB/T1236一2000的方法进行模拟消防排烟风机在耐高温试验时的实际工况点测量。选用的试验装置为按照G红1236一2000中18.2规定的C型装置。.4.2.1.2消防排烟风机振动的测量消防排烟风机的振动按照】T8689一1998规定的仪器和方法进行耐高温下的振动性能测量。测量部位应满足JB/T8689一98牌3,2的规定.4.2.2测量仪表的准确度用于测量以下参数的级表的准确度分别为：-炉内压力：士8-时间：士10温度：土15消防排烟向机的压力：士3Pa;消防排烟驱规的振动：土%，4.3消防排烟风：安装要求4.3.1消防排烟耐高温试验和测装層安装示意图如图图3所示，4.3.2将集流器风量调节阀风机空气动力性能测试管道（标准化风道）、消防排烟风机和消防排烟风机的后连接管情定在耐高温试验欢的处侧，管道的出7有入口与炉内相通：以便形成消防排烟风机与耐高温试验州之间的热流循环4.3.3消防排烟的前、后连接管道宜用不小于4mm原的锅板的作。标准化风递的尺寸和形状应满足GB/T1236而的规定。所有风管之间由法兰连接；为防止连接处漏望，法差中间应用密封材料堵塞。标准化风进月幼导出可和热电偶处不应硬风管漏气，4.3.4距风管进口的3m范国内不应有碍存在消防排烟枫机出白距酸碍物的距离不应小于3m4.4消防排烟风机的耐高色贫骏要求4.4.1隧道区间隧道内用消傚到海风机应在不低于250气流通过耐连续运转60mn无异常现象。4.4.2“地铁区间隧道内用消陈排烟风积应在不低于150气流通过时连续运转60m无异常现象.4.4.3其他建筑内用消防排烟机应在不低于280气流通过时连线运转30min无异常现象。%
